Celda robotizada colaborativa para el ensamblaje automático de bisagras en montantes para cuadros eléctricos

Descubre la solución desarrollada por Tecnorobot con un módulo de atornillado MCA Fiam integrado

En el ámbito de la automatización de los procesos de ensamblaje existen numerosas aplicaciones orientadas a mejorar la eficiencia y la productividad: en este caso presentamos la desarrollada por Tecnorobot, que ha creado una solución robotizada colaborativa dedicada a automatizar el proceso de ensamblaje de bisagras en montantes para cuadros eléctricos, permitiendo al cliente eliminar una actividad previamente realizada de forma completamente manual y caracterizada por elevados tiempos de producción.

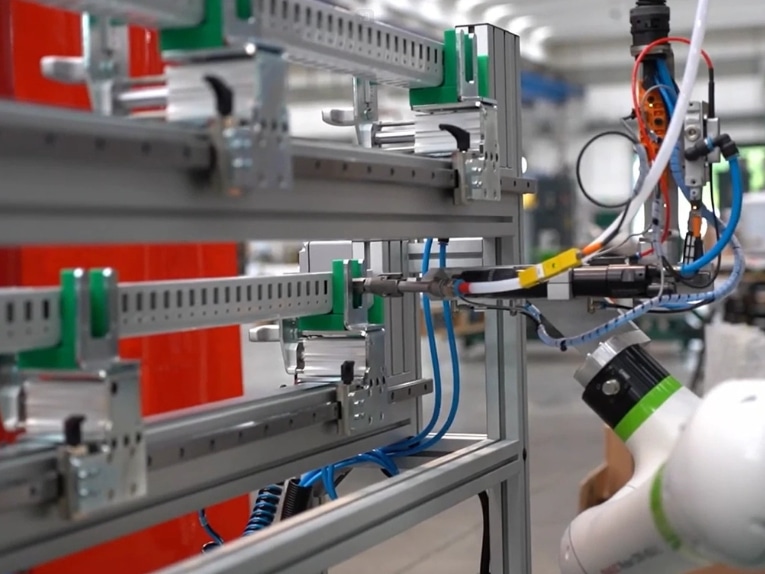

La instalación está equipada con un robot colaborativo FANUC CRX-10iA/L e integra un módulo de atornillado MCA de FIAM con alimentación y gestión automática de tornillos, así como un motor neumático para atornillar con parada automática.

La necesidad del cliente era aumentar la productividad, mejorar la calidad del proceso y reducir las operaciones manuales relacionadas con la recogida y posicionamiento de los tornillos durante el ensamblaje de las bisagras.

Gracias al sistema de alimentación automática, los tornillos se orientan y se transfieren directamente al motor neumático de atornillar, garantizando la continuidad del proceso y reduciendo los tiempos improductivos. El robot colaborativo identifica las posiciones correctas de ensamblaje de las bisagras en función de la longitud del montante y ejecuta automáticamente las operaciones de atornillado.

La integración entre robot, sistema de alimentación de tornillos y motor de atornillar permite obtener un proceso extremadamente preciso y repetible, asegurando el correcto apriete de cada tornillo y contribuyendo a mejorar los estándares de calidad del producto final.

Se ha prestado especial atención al rendimiento productivo: la instalación ha sido diseñada para operar en dos estaciones de trabajo simultáneamente, gestionando hasta cuatro montantes por ciclo. Esta configuración permite completar el ensamblaje de dos montantes de 2.200 mm en menos de 50 segundos, garantizando un incremento significativo de la capacidad productiva respecto al proceso manual.

Beneficios de la solución:
- Automatización completa del proceso de ensamblaje de bisagras
- Eliminación de las operaciones manuales de recogida y gestión de tornillos
- Mayor calidad y uniformidad del apriete
- Alta precisión y repetibilidad del proceso
- Reducción de los tiempos de ciclo
- Incremento de la productividad
- Mejora de la ergonomía y reducción de tareas repetitivas
- Posibilidad de gestionar diferentes longitudes de montante sin modificaciones mecánicas

Una solución fiable, diseñada para garantizar la continuidad productiva y desarrollada también gracias a la colaboración de Fiam en la fase de diseño.

Descubre en el video cómo funciona la célula robotizada y conoce en detalle todas las características de los módulos de atornillado MCA de Fiam
