Localizadores neumáticos rápidos y repetibles

{{{sourceTextContent.subTitle}}}

Un sistema de sujeción de punto cero que acorta el tiempo de preparación y el tiempo de cambio

{{{sourceTextContent.description}}}

Fixtureworks® (Fraser, MI), fabricante y proveedor norteamericano líder de abrazaderas, accesorios de fijación, componentes de máquina herramienta y rodillos y topes, ofrece dos localizadores de sujeción neumáticos AMWF-W y AMWF-L para la fijación en una amplia gama de operaciones de utillaje, fijación y montaje, al tiempo que se reduce el tiempo de preparación para el cambio de máquina. Ambas versiones son sistemas de punto cero, lo que permite una sujeción rápida y precisa.

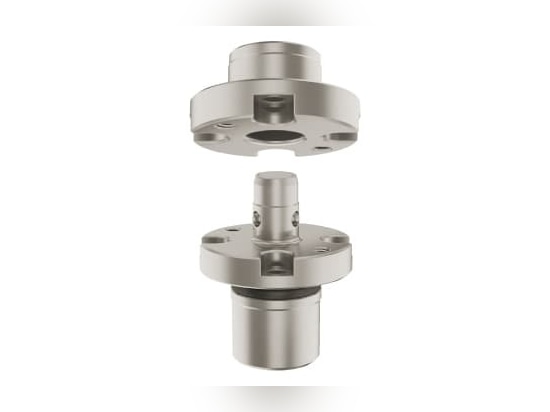

La gama AMWF-W de fijadores neumáticos de sujeción por flexión de gran resistencia, con una fuerza de sujeción de hasta 6300 N y alta precisión, son de tipo pasador neumático recto o cónico y se combinan con receptores para el cambio rápido de útiles o herramientas con una repetibilidad de 0,003 mm (3 micras). La asistencia neumática elimina el tiempo de preparación en el cambio frecuente de útiles, placas y herramientas en maquinaria de automatización. Los localizadores flexibles están disponibles en diámetros de 70 a 85 mm.

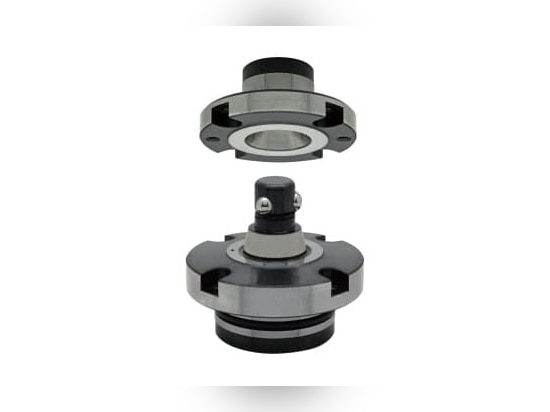

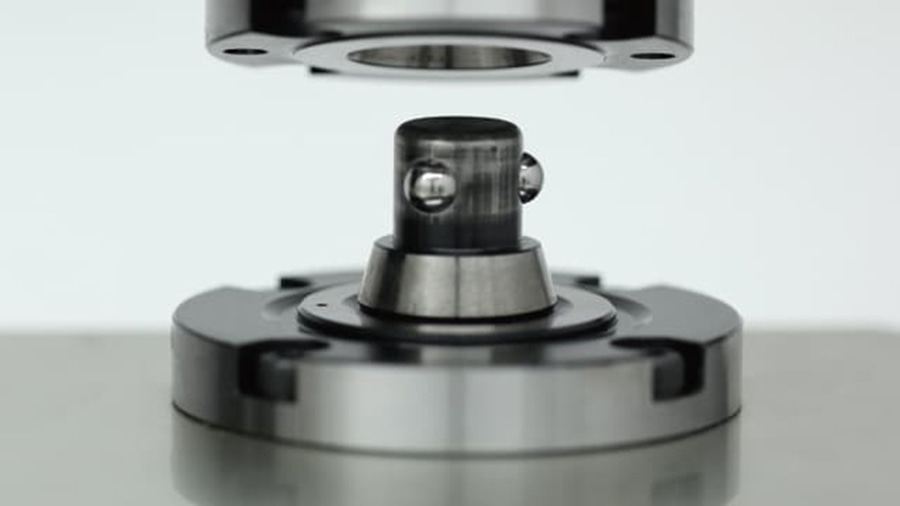

Los localizadores neumáticos de flexo AMWF-W con bloqueo de bola se utilizan junto con los receptáculos (receptores) de localizador de flexo AMWF-BU para la localización y fijación en una amplia gama de operaciones. El casquillo/receptor, ya sea cónico, recto o de tipo diamante, se centra y se sujeta cuando las tres bolas se empujan hacia fuera para obtener una alta repetibilidad de localización. Cuando se aplica presión de aire, las bolas se retraen en el pasador, permitiendo que éste se libere del receptáculo. La repetibilidad de la fijación es de 0,003 mm y están disponibles en diámetros de 60 a 75 mm.

Los pasadores neumáticos de bloqueo por bolas AMWF-L tienen un tamaño compacto y se utilizan para aplicaciones más ligeras con una fuerza de sujeción de hasta 350 N. Estos pasadores también se utilizan para localizar y fijar en una amplia gama de operaciones de utillaje, fijación y montaje, principalmente cuando las placas se montan horizontalmente. El casquillo se centra y se sujeta cuando las tres bolas se empujan hacia fuera para conseguir una alta repetibilidad de fijación de 0,01 mm (10 micras). Estos localizadores flexibles están disponibles en diámetros de 40-61 mm.

Los receptáculos (receptores) de los localizadores flexibles AMWF-BU también se utilizan con los pasadores neumáticos de la serie AMWF-L para localizar y fijar en una amplia gama de operaciones de utillaje, fijación y ensamblaje. Cuando se aplica presión de aire, las bolas se retraen en el pasador, permitiendo que éste se libere del receptáculo. Diámetros de 36-44 mm.
