Depósitos industriales: cuando las dimensiones estándar no son suficientes

{{{sourceTextContent.description}}}

Depósitos industriales: cuando las dimensiones estándar no son suficientes
Las distancias, los líquidos y los puntos de control varían de un sistema a otro. Por lo tanto, los indicadores de nivel deben adaptarse a los requisitos específicos de cada aplicación.
Los depósitos industriales no tienen una única configuración válida para todas las aplicaciones. Sus dimensiones, el líquido que contienen, la distancia entre las conexiones y los puntos en los que debe controlarse el nivel pueden variar.
Por lo tanto, la elección de un indicador de nivel no puede depender únicamente de las dimensiones disponibles en un catálogo. Debe partir de la estructura del depósito, las condiciones de funcionamiento y la información necesaria mientras el sistema está en marcha.
En algunos casos, basta con una indicación visual clara del nivel de líquido. En otros, la lectura visual debe combinarse con una monitorización eléctrica en uno o varios puntos predeterminados. Estas posiciones también varían según la aplicación y no pueden definirse de la misma manera para todos los sistemas.
De la indicación visual a la monitorización eléctrica
La combinación de ambas funciones en un único instrumento permite comprobar directamente el nivel de líquido y, al mismo tiempo, monitorizar los puntos considerados relevantes mediante contactos eléctricos.

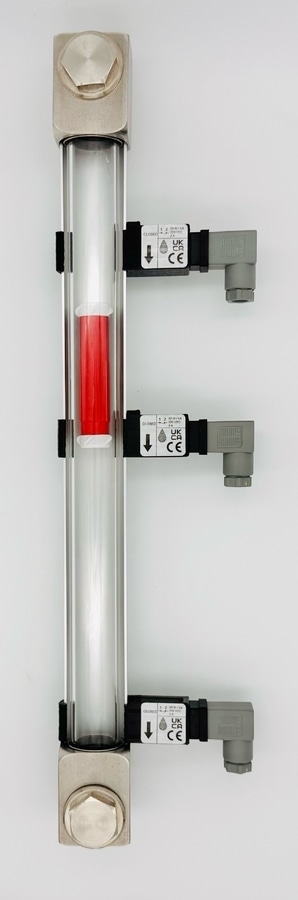

Esta es la necesidad a la que responde LU-S, la solución desarrollada por F.lli Giacomello para la monitorización visual y eléctrica de líquidos en depósitos.
El producto está disponible con distancias entre ejes de 150 a 4.000 mm y conexiones de gas de 3/8” y 1/2”. La distancia entre ejes indica la distancia entre los puntos de conexión del indicador y no se corresponde necesariamente con la altura total del depósito.
Se pueden colocar uno o varios sensores Reed biestables a lo largo del eje del instrumento, en función de los puntos que deban supervisarse en la aplicación concreta.
A medida que el flotador se desplaza por el tubo, cambia el estado del sensor situado en la posición predeterminada. El contacto vuelve a su estado anterior solo cuando el flotador se desplaza en la dirección opuesta.
Por lo tanto, la configuración del LU-S no se limita a una única distancia entre ejes ni a puntos de control predefinidos, sino que puede adaptarse a las características reales del depósito.
El principio de los vasos comunicantes aplicado a la monitorización industrial
La indicación visual se basa en el principio de los vasos comunicantes. El líquido atraviesa el instrumento a través de tornillos huecos, mostrando al operador el nivel en el interior del depósito.
Al mismo tiempo, el flotador que se desplaza por el tubo activa los sensores Reed biestables situados a lo largo del eje del indicador.
Por lo tanto, el LU-S combina:
· indicación visual del nivel;
· monitorización eléctrica mediante uno o varios sensores;
· distancias entre ejes de 150 a 4.000 mm;
· sensores de posición variable;
· conexiones de gas de 3/8” y 1/2”;
· componentes que pueden configurarse según las condiciones de funcionamiento específicas.
La personalización no solo se refiere a la longitud del indicador, sino también al número y la posición de los puntos que deben supervisarse.
Las diferentes aplicaciones requieren configuraciones distintas
El LU-S es apto para su instalación en grupos hidráulicos y depósitos que contengan agua, gasóleo, aceites con una viscosidad de hasta 220 cSt y otros líquidos compatibles, excluidos los líquidos inflamables.
La variedad de aplicaciones posibles hace que la elección de la configuración sea especialmente importante. La distancia entre las conexiones, la posición de los sensores y los componentes deben definirse teniendo en cuenta las características del depósito y las condiciones en las que funcionará el instrumento.
Gracias a la gama modular de componentes disponibles, el LU-S puede personalizarse para satisfacer requisitos operativos específicos, al tiempo que mantiene tanto la indicación visual como la monitorización eléctrica en un único instrumento.
La aplicación define el indicador
Cuando las dimensiones estándar no son suficientes, el depósito no debería tener que adaptarse a una configuración predefinida. Por el contrario, el indicador debe diseñarse en función del sistema.
Con distancias entre ejes de hasta 4.000 mm, sensores de posición variable y una estructura modular, el LU-S es un ejemplo práctico de este enfoque: la monitorización del nivel se configura en función de las distancias reales y de los puntos que deben supervisarse.
Esta elección de diseño transforma la personalización, que pasa de ser una simple variación dimensional a convertirse en parte integrante del funcionamiento del instrumento.
