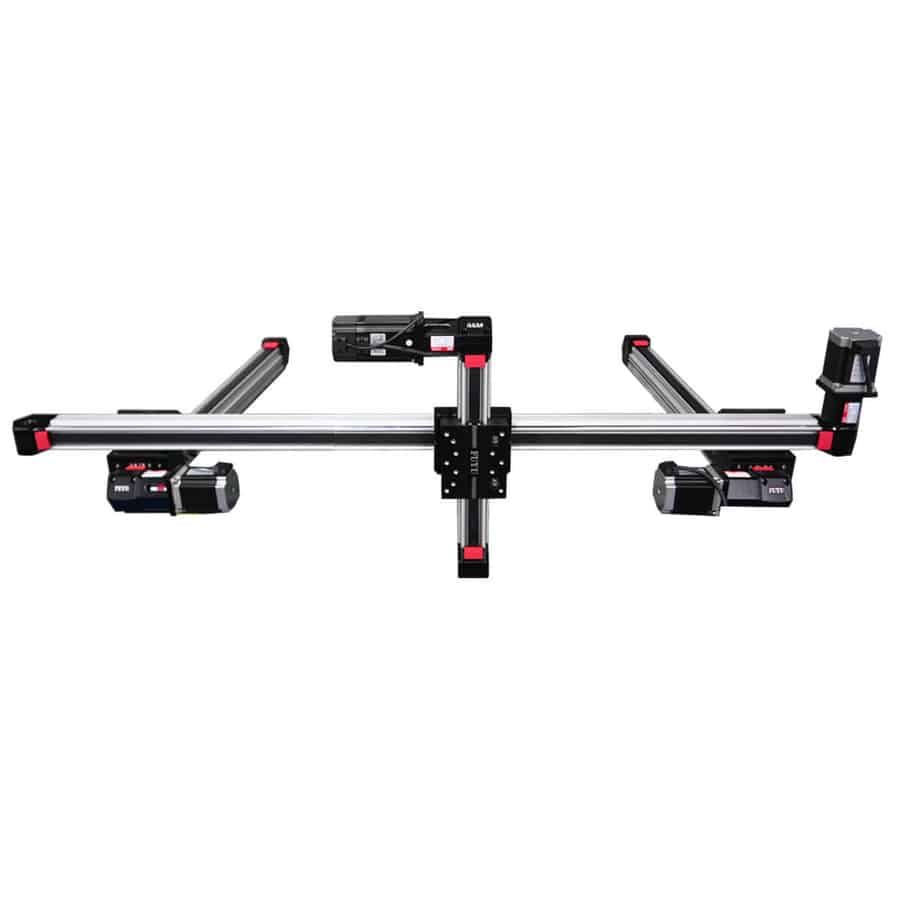

Módulo pórtico lineal eléctrico FPB45IS-L

{{{sourceTextContent.subTitle}}}

Etapa de movimiento lineal personalizada no estandarizada diseñada específicamente para la automatización industrial

{{{sourceTextContent.description}}}

Descripción breve
Etapa de movimiento lineal no estandarizada diseñada específicamente para la impresión 3D, con movimiento sincronizado de tres ejes accionado por un sistema modular. El cabezal de impresión / cabezal láser se mueve con precisión a lo largo de la trayectoria del modelo rebanado, garantizando un movimiento estable y sin vibraciones y permitiendo una impresión continua, uniforme y de alta precisión.

Parámetros clave (resumen)
Serie: FPB45IS-L
Rango de recorrido: 100mm-3900mm
Precisión de posición: 0.05mm
Velocidad máxima: 2000mm/s
Carga máxima: 15kg

Parámetros generales del sistema (tabla)
Precisión de posición (mm): ±0.05
Tipo escalera Diámetro del tornillo (mm): 70
Tiempo de aceleración y deceleración (S): 0.5

servomotor 400W
Horizontal - Cargas (KG): 2, 4, 6, 8, 10, 12, 14, 15 - Velocidad máxima (mm/s): 2000 (para las cargas indicadas)
Vertical - Cargas (KG): 2, 4, 6, 8, 10 - Velocidad máxima (mm/s): 2000, 2000, 2000, 2000, 1500 (respectivamente)
Montaje lateral - Cargas (KG): 2, 4, 6, 8, 10 - Velocidad máxima (mm/s): 2000 (para cargas listadas)
Elevación - Cargas (KG): 2, 4, 6, 8, 10 - Velocidad máxima (mm/s): 2000 (para cargas indicadas)

5756 Motor paso a paso (corriente 4A)
Horizontal - Cargas (KG): 2, 4, 6, 8, 10, 12, 14, 15 - Velocidad máxima (mm/s): 1000, 1000, 800, 800, 600, 600, 500, 500 (respectivamente)
Elevación - Cargas (KG): 2, 4, 6, 8, 10 - Velocidad máxima (mm/s): 1000, 800, 800, 600, 400 (respectivamente)
Montaje lateral - Cargas (KG): 2, 4, 6, 8, 10 - Velocidad máxima (mm/s): 1000, 800, 800, 600, 400 (respectivamente)
Vertical - Cargas (KG): 1, 2, 3 - Velocidad máxima (mm/s): 800, 600, 300 (respectivamente)

Nivel de ruido: ≤65dB

Detalle del producto (imágenes y diagramas referenciados en la página)
El producto incluye múltiples fotos, diagramas e imágenes de configuración (disposiciones mecánicas, ensamblajes multieje e imágenes de detalle de componentes).

Características / especificaciones técnicas
Modelo / Serie: FPB45IS-L
Rango de carrera: 100 mm - 3900 mm
Precisión de posición: ±0,05 mm
Velocidad lineal máxima: hasta 2000 mm/s (dependiendo del motor y la carga)
Capacidad de carga máxima: hasta 15 kg (dependiendo de la aplicación)
Opciones de motor: servomotor de 400W o motor paso a paso 5756 (4A)
velocidades máximas del servomotor de 400 W (ejemplos): horizontal/lateral/elevación hasta 2000 mm/s; vertical hasta 2000 mm/s (10 kg: 1500 mm/s)
velocidades máximas del motor paso a paso 5756 (ejemplos): horizontal hasta 1000 mm/s para cargas ligeras hasta 500 mm/s para cargas más pesadas; vertical hasta 800/600/300 mm/s según la carga
Diámetro del husillo (tipo escalera) 70 mm
Tiempo de aceleración / deceleración: 0,5 s
Nivel acústico: ≤65 dB
