¿Qué es una plataforma lineal?

{{{sourceTextContent.subTitle}}}

La guía definitiva para la selección de sistemas de movimiento de precisión

{{{sourceTextContent.description}}}

En el mundo de la fabricación y la investigación científica de alto nivel, la precisión es la moneda de cambio principal. Tanto si se trata de alinear fibras ópticas, realizar cortes con láser de stents o llevar a cabo tomografías de alta resolución, el éxito de su proyecto depende de un único componente: la plataforma lineal.

Una plataforma lineal (a menudo denominada «sistema lineal») es un dispositivo de posicionamiento de precisión diseñado para proporcionar un movimiento controlado y en línea recta a lo largo de un único eje. Aunque el concepto de mover un objeto en línea recta parece sencillo, lograr una precisión a nivel submicrométrico o nanométrico requiere una compleja sinergia entre la ingeniería mecánica y el control electrónico.

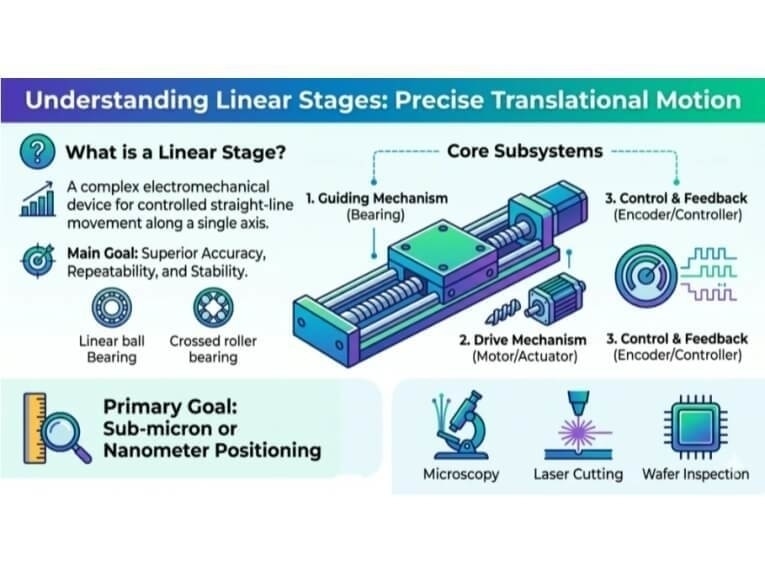

La anatomía de una plataforma lineal de precisión

Para comprender cómo estos sistemas ofrecen resultados repetibles, debemos examinar los cuatro componentes principales que conforman un conjunto de calidad profesional:
La base y el carro: la estructura fundamental, fabricada normalmente con materiales de alta rigidez, como aluminio sometida a tratamiento de alivio de tensiones o granito, para minimizar la expansión térmica y las vibraciones.
Mecanismos de guía: Estos cojinetes limitan el movimiento a un único eje de traslación. Entre los tipos más comunes se encuentran los cojinetes lineales de bolas, los cojinetes de rodillos cruzados (ideales para una alta rigidez) y los cojinetes neumáticos para un movimiento sin fricción.
El mecanismo de accionamiento: es el «motor» de la plataforma. Mientras que las plataformas manuales utilizan cabezales micrométricos (que a menudo pueden actualizarse fácilmente con un actuador lineal motorizado), las versiones totalmente motorizadas utilizan husillos de bolas rectificados con precisión para un alto empuje o motores lineales de accionamiento directo para un rendimiento de alta velocidad y sin holgura.
El sistema de retroalimentación: Las plataformas lineales de alta precisión incorporan codificadores o escalas lineales para proporcionar datos de posición en tiempo real, lo que permite un control en bucle cerrado para mantener un posicionamiento exacto a pesar de las fuerzas externas.

¿Por qué el cambio de las plataformas manuales a las motorizadas?

Aunque las plataformas manuales son útiles para montajes de laboratorio estáticos, resultan insuficientes en los entornos industriales modernos por tres razones:
Rendimiento: Las plataformas motorizadas pueden ejecutar perfiles de movimiento complejos a velocidades que el ajuste manual no puede igualar.
Repetibilidad: Los sistemas automatizados eliminan el error humano, volviendo a la misma coordenada exacta millones de veces con una variación de nanómetros.
Integración: Los sistemas motorizados pueden conectarse en cadena y controlarse mediante software, lo que permite una coordinación multieje compleja (XY o XYZ), como en el caso de los brazos robóticos.

Selección de la arquitectura adecuada: una comparación técnica

A la hora de elegir una plataforma lineal, la decisión más importante no es solo el tipo de rodamiento, sino la arquitectura de control. Para aplicaciones que requieren coordinación multieje, esta capacidad de conectar en cadena de forma fluida sistemas de un solo eje nos lleva naturalmente al siguiente nivel de precisión planar: la plataforma XY.

Factores críticos para la precisión de las plataformas lineales

Para garantizar que tu plataforma lineal cumpla con las exigencias de tu aplicación, evalúa estos tres parámetros de rendimiento:
Capacidad de carga: Ten en cuenta no solo el peso estático de tu muestra, sino también las fuerzas dinámicas durante la aceleración a alta velocidad.
Rango de recorrido: los sistemas pueden abarcar desde unos pocos milímetros para la alineación de fibras hasta varios metros para la fabricación a gran escala.
Requisitos ambientales: si se trabaja en salas blancas o al vacío, debe seleccionar plataformas con materiales especializados, recubrimientos y lubricantes compatibles con el vacío.

Conclusión: mejore su control de movimiento
1. ¿Qué es una plataforma lineal de precisión?

Una plataforma lineal es un dispositivo de posicionamiento de alta precisión diseñado para proporcionar un movimiento controlado y en línea recta a lo largo de un único eje. Es esencial para aplicaciones que requieren una precisión submicrométrica o nanométrica, como el procesamiento por láser, la microscopía y la fabricación de semiconductores.
2. ¿Cuáles son los componentes principales de una plataforma lineal?

Una plataforma lineal de nivel profesional consta de cuatro componentes principales: una base rígida y un carro (a menudo de aluminio o granito), un mecanismo de guía (como rodamientos de rodillos cruzados o cojinetes neumáticos), un mecanismo de accionamiento (como husillos de bolas de precisión o motores lineales) y un sistema de retroalimentación (codificadores o escalas lineales).
3. ¿Por qué se prefieren las plataformas lineales motorizadas a las manuales?

Las plataformas motorizadas son fundamentales para los entornos industriales modernos, ya que ofrecen un rendimiento mucho mayor, una repetibilidad a nivel nanométrico al eliminar el error humano y una integración perfecta con el software para la automatización compleja multieje.
4. ¿Qué arquitectura de plataforma lineal es la más adecuada para entornos hostiles?

Si tu aplicación implica salas blancas, vacío o altas temperaturas, la mejor opción es una plataforma lineal con un controlador externo independiente. Esta configuración mantiene la sensible electrónica de control a salvo, fuera del entorno restringido u hostil.
5. ¿Qué factores debo evaluar para garantizar la precisión de una plataforma lineal?

Para garantizar un rendimiento óptimo, debes evaluar el rango de recorrido necesario, los requisitos ambientales (por ejemplo, lubricantes compatibles con el vacío) y la capacidad de carga, teniendo en cuenta tanto el peso estático de la carga útil como las fuerzas dinámicas generadas durante la aceleración a alta velocidad.
