Calibración del caudal para el controlador de pérdida de peso GMC-X3

{{{sourceTextContent.subTitle}}}

La calibración de caudal del GMC-X3 tiene dos métodos, la calibración manual y la calibración automática.

{{{sourceTextContent.description}}}

Hola a todos Bienvenidos al canal de General Measure. Hoy explicaremos cómo calibrar el caudal del controlador de pérdidas de peso GMC-X3.

Un controlador de pérdida de peso es un dispositivo utilizado para controlar con precisión la velocidad de alimentación de materiales, en particular sólidos a granel, midiendo con precisión la pérdida de peso del material con el tiempo.

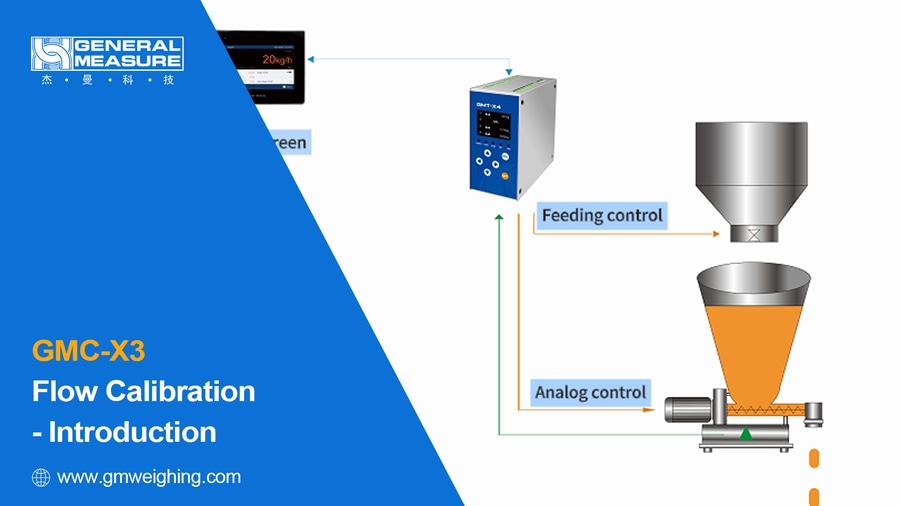

El GMC-X3 puede manejarse directamente o conectado a una HMI. Aquí explicaremos cómo realizar la calibración del caudal en la HMI.

La calibración de caudal del GMC-X3 tiene dos métodos, la calibración manual y la calibración automática, que implican la configuración de parámetros como el analógico, el valor de caudal y el interruptor de calibración. Antes de la calibración de caudal, es necesario asegurarse de que hay suficiente material en el silo.

En primer lugar, establecemos los parámetros relacionados con la calibración de flujo

1. Configuración de los parámetros de material

Antes de calibrar el caudal, debemos ajustar el nivel bajo, el nivel alto, la unidad de caudal y el punto decimal de caudal.

Ajuste del nivel bajo

El aparato empezará a alimentar cuando el peso esté por debajo del valor de nivel bajo.

El nivel bajo suele ajustarse a un 10% del peso total del silo.

Ajuste del nivel alto

El dispositivo deja de alimentar cuando alcanza un valor de nivel alto.

El nivel alto suele fijarse en torno al 80% del peso del silo lleno. Asegúrese de que es mayor que el nivel bajo.

Ajustes de la unidad de flujo

Para asegurar la precisión del flujo, la unidad de flujo debe ser consistente con la unidad de peso.

Como la unidad de peso es kg, aquí la unidad de caudal es kg/h.

Punto decimal de caudal

Para garantizar la precisión del caudal, el punto decimal del caudal debe coincidir con el punto decimal del peso.

Aquí, seleccionamos tres puntos decimales (0.000) como hicimos en la calibración del peso.

Los ajustes anteriores corresponden a la calibración manual del caudal. Si elige la calibración automática de flujo, también debe configurar el retardo de calibración automática y el retardo del intervalo de calibración.

Retraso de calibración automática

El retardo de calibración automática es la duración de una única salida analógica de calibración durante la calibración automática.

En la calibración de caudal real, es necesario ajustar este valor en función del tiempo transcurrido desde el arranque hasta la estabilización de la fluctuación de caudal.

Retardo del intervalo de calibración

El retardo del intervalo de calibración es la duración del intervalo cuando se ejecuta la salida analógica del siguiente punto de calibración.

En la interfaz de calibración automática, haga clic en el retardo del intervalo de calibración. Aquí, establezca el retardo del intervalo de calibración en 5 segundos y haga clic en confirmar para guardarlo.

2. Proceso de calibración de flujo

Después de configurar los parámetros del material, pasamos a la demostración de calibración de flujo. Asegúrese de que la báscula está libre de interferencias externas para evitar que afecte a la precisión de la calibración de flujo.

La calibración de flujo puede ser manual o automática.

Calibración manual

La calibración manual tiene 4 puntos de calibración.

El ajuste analógico del punto de calibración suele estar relacionado con el tipo de trabajo analógico seleccionado en ese momento. Por ejemplo, si la salida analógica 1 seleccionada es 4-20mA, el analógico de calibración se divide uniformemente en 4 segmentos: 8mA, 12mA, 16mA, 20mA. En este caso, ajuste el analógico del punto 1 a 8mA. Luego inicie la calibración de flujo del punto 1. Si el peso es menor que el Nivel Bajo, aparecerá un aviso de alimentación en la interfaz de calibración de flujo. Una vez completada la alimentación, continuará la calibración de flujo en el punto 1.

Vuelva a la interfaz principal para ver el caudal. El caudal en tiempo real se registrará en el valor del caudal en el punto 1 cada 3 segundos. Cuando la fluctuación del caudal se estabilice, pulse de nuevo el botón de calibración en el punto 1 para completar la calibración.

Recomendamos realizar los cuatro puntos de calibración para asegurarse de que el caudal puede funcionar sin problemas en cada intervalo. Siga los pasos anteriores para finalizar la calibración de los otros tres puntos.

Si no es la primera vez que se realiza la calibración del caudal, al rellenar los caudales analógicos y correspondientes registrados en cada uno de los cuatro puntos, se completará la calibración del caudal.

Autocalibración

Entre en la interfaz de calibración de caudal, haga clic en calibración automática.

Si los analógicos están configurados en los cuatro puntos de calibración, la calibración automática emitirá los analógicos en secuencia según los valores configurados. Por ejemplo: el punto 1 está configurado a 8mA, el punto 2 a 12mA, el punto 3 y el punto 4 no están configurados, los valores de calibración automática del instrumento sólo calibrarán el primer y el segundo punto, y luego finalizará el proceso. Si el analógico no está configurado, el analógico de calibración se asignará automáticamente a los puntos de calibración 1 a 4 según el tipo de trabajo del analógico.

Haga clic en el botón de autocalibración para comenzar, luego vuelva a la página principal

Compruebe si el instrumento está en estado de funcionamiento; √
Compruebe si el estado es calibrando caudal; √
Compruebe si el valor de salida analógica es el valor de ajuste analógico del punto de calibración 1; √
Una vez finalizada la calibración del caudal, el instrumento vuelve automáticamente al estado de parada; √
Vuelva a la interfaz de calibración automática para ver los datos correspondientes al punto de calibración. Un aumento lineal de los datos del punto 1 al punto 4 significa que la calibración del caudal se ha completado.

3. Verificar la linealidad de la calibración del caudal

Una vez completada la calibración de caudal, ponga en marcha el instrumento para verificar que la linealidad de la calibración de caudal es correcta. Establezca el caudal objetivo en 20kg/h y comience a funcionar. A continuación, deberá calcular si la salida analógica correspondiente a 20kg/h es linealmente coherente con la calibración de caudal. (Nota: Por ejemplo, 8mA analógicos corresponden a 10kg/h de caudal, 20kg/h analógicos deberían corresponder a unos 12mA). Si los resultados son consistentes, indica que esta calibración de flujo es exitosa.

Eso es todo para la calibración de caudal. En el próximo vídeo, presentaremos la comunicación por bus del GMC-X3.
