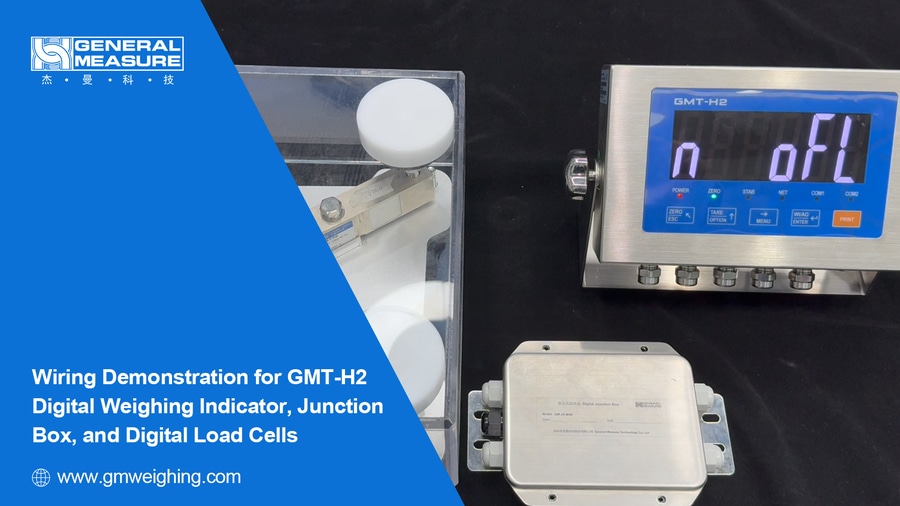

Indicador de pesaje digital GMT-H2 Conexión por cable con caja de conexiones digital y células de carga
{{{sourceTextContent.subTitle}}}
Echa un vistazo a este vídeo, donde verás que es fácil utilizar un indicador de pesaje con salida digital. Basta con conectar el instrumento de pesaje con las células de carga a través de la caja de conexiones.
{{{sourceTextContent.description}}}
Hola a todos Bienvenidos al canal de General Measure. En este episodio, demostraremos cómo cablear el indicador de pesaje digital GMT-H2 con la caja de empalmes digital y las células de carga digitales.
Indicador de pesaje digital GMT-H2, caja de conexiones digital, células de carga digitales

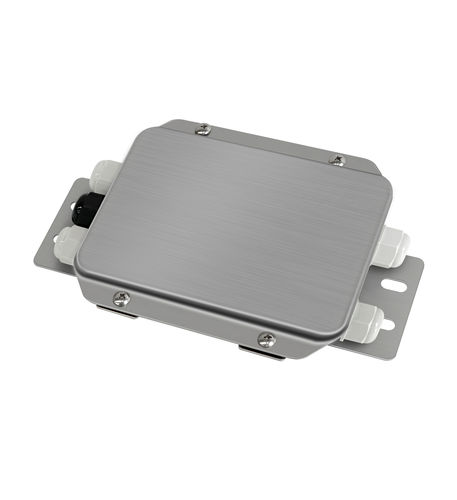

1. Conexión entre el indicador y la caja de conexiones
En primer lugar, vamos a conectar el indicador a la caja de conexiones. Conecte los cables en el siguiente orden: A, B, SHDL, V+ y V-.
(Consejo: Códigos de color de los cables de la caja de conexiones: A (verde), B (blanco), SHDL/escudo (morado), V+ (rojo), V- (negro))
A continuación, conecte los cables al indicador en la misma secuencia: A, B, SHDL, 12V+ y GND.
(Consejo: Códigos de color de los cables del indicador: A (verde), B (blanco), SHDL/escudo (morado), 12V+ (rojo), GND (negro))
Una vez realizado el cableado, vuelva a comprobar la secuencia de cableado. Un cableado incorrecto puede dañar el módulo de célula de carga.
2. Conexión entre las células de carga digitales y la caja de conexiones
A continuación vamos a conectar las células de carga digitales a la caja de conexiones. En este caso, es necesario conectar cuatro células de carga a la caja de conexiones integradas con señal digital y analógica.
Siga la secuencia de cableado: V+, V-, A, B, SHDL.
Consulte el manual para conocer la secuencia exacta de cableado y conecte los cables a los terminales correspondientes de la caja de empalmes.
Una vez cableada la primera célula de carga, conecte las tres restantes en el mismo orden a los terminales de la caja de conexiones.
Una vez realizadas todas las conexiones, verifique la secuencia de cableado para evitar daños en el módulo de la célula de carga. Por último, encienda los interruptores de los terminales de la célula de carga digital dentro de la caja de conexiones.
(Códigos de color de los cables de la célula de carga: V+ (rojo), V- (negro), A (verde), B (blanco), SHDL/escudo (morado))
3. Configuración de parámetros
Después del cableado, es necesario configurar los parámetros del indicador.
Paso 1: Alimentación del indicador
Utilice una fuente de alimentación de 24 V CC para encender el GMT-H2. Conexión de alimentación: 24-, 24+
Paso 2: Configurar el número de células de carga
Después de encenderlo, pulse la tecla MENU, luego púlsela de nuevo para entrar en el menú "Digi". Pulse ENTER e introduzca la contraseña por defecto: seis ceros (000000).
Entre en el menú d1 y pulse ENTER para confirmar.
Pulse la tecla TARA/OPCIÓN para ajustar el número de células de carga conectadas a 4 (el número real conectado).
Paso 3: Búsqueda de células de carga
Estando en el menú "Digi", pulse MENU para pasar al d2. La pantalla mostrará "num 0".
Pulse la tecla TARA/OPCIÓN para iniciar la búsqueda de células de carga. La pantalla mostrará "Ad on".
Espere a que finalice la búsqueda. La pantalla se actualizará con el número real de módulos conectados. En este punto, el indicador está listo para su uso (La pantalla muestra 4 células de carga conectadas).
Con esto concluye la guía de cableado y configuración del indicador de pesaje digital GMT-H2, la caja de conexiones y las células de carga digitales.
Gracias por seguirnos y hasta la próxima
