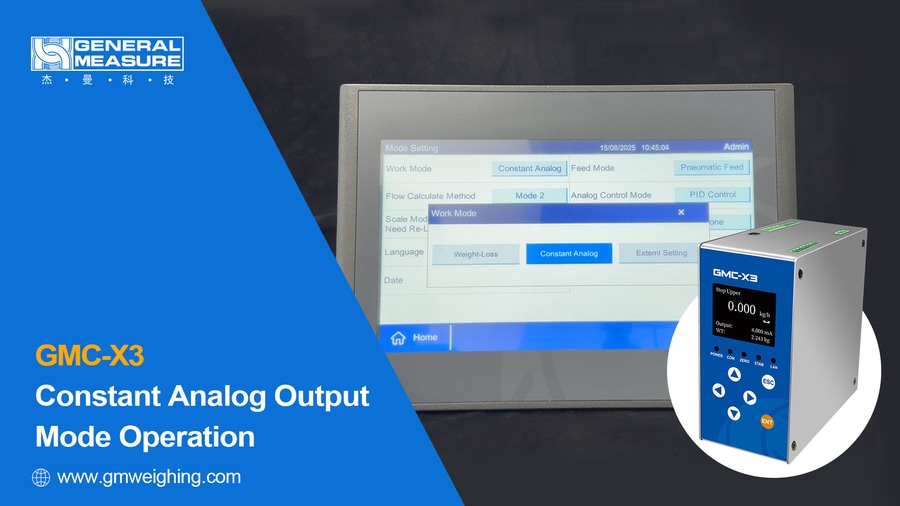

Funcionamiento del modo de salida analógica constante GMC-X3

{{{sourceTextContent.subTitle}}}

En esta guía explicaremos cómo utilizar el modo de salida analógica constante del controlador de pérdida de peso GMC-X3.

{{{sourceTextContent.description}}}

Hola a todos Bienvenidos al canal de General Measure.
En esta guía, explicaremos cómo utilizar el Modo de Salida Analógica Constante del Controlador de Pérdidas por Peso GMC-X3. El Modo de Salida Analógica Constante se refiere a una salida analógica fija basada en un valor constante establecido.
El controlador GMC-X3 ofrece tres modos de funcionamiento:
Modo de salida analógica constante
Modo de dosificación de pérdida de peso
Modo de consigna externa
En esta sección, nos centraremos en el funcionamiento del Modo de Salida Analógica Constante cuando el X3 está conectado con una pantalla táctil.
(Nota: Antes de utilizar este modo, asegúrese de que la calibración de peso y la calibración de caudal se han completado)

Escenarios de aplicación
El modo de salida analógica constante resulta muy práctico en algunos escenarios de aplicación.

Escenario 1: En entornos con fuertes vibraciones y sacudidas, las señales de la célula de carga pueden fluctuar mucho, causando datos de flujo inestables. Si el instrumento ajusta automáticamente el flujo bajo tales condiciones, el flujo de salida y la señal analógica también fluctuarán. El uso del Modo de Salida Analógica Constante puede mejorar en gran medida la estabilidad de la descarga.
Escenario 2: El Modo de Salida Analógica Constante puede utilizarse como modo manual temporal. Cuando se produce un fallo en el equipo o el caudal es impreciso en el modo automático, el operador puede cambiar rápidamente al Modo de Salida Analógica Constante para mantener el equipo en funcionamiento hasta que lleguen los técnicos para solucionar el problema.
Escenario 3: Este modo también puede servir como función temporal del caudalímetro.

Paso 1. Ajuste de los parámetros analógicos constantes

En la pantalla principal, inicie sesión como Administrador, introduzca la contraseña 000000 y pulse Iniciar sesión. Pulse Menú, vaya a Parámetros del Sistema y seleccione Configuración de Modo. Pulse el botón situado junto a Modo de trabajo y, en la ventana emergente, seleccione Modo analógico constante.

Para establecer el valor analógico constante: Vuelva a Parámetros del sistema, abra Parámetros de función y seleccione Otros parámetros. Pulse la casilla de entrada situada junto a Valor analógico constante e introduzca el valor analógico deseado. El valor de entrada debe coincidir con el dispositivo conectado y el rango de salida analógica del instrumento.
Ejemplo: Si el rango de salida es de 0-24 mA, el valor analógico constante puede establecerse entre 0-24 mA.

Paso 2. Verificación del modo de salida analógica constante Verificación del modo de salida analógica constante

Vuelva a la pantalla principal y pulse Inicio.
El valor analógico visualizado será el valor de salida analógica constante configurado anteriormente.

Si el valor ajustado es 0 y se ha realizado la calibración del caudal, la salida será el valor analógico calculado después de la calibración del caudal.

Si no se ha realizado la calibración de caudal, tanto el valor de caudal como el analógico del punto de calibración de caudal son 0, en este caso, el valor de salida analógico sería el valor analógico de descarga establecido por el usuario.

Con esto concluyen las instrucciones sobre el modo de salida analógica constante del controlador GMC-X3.
Si desea conocer más detalles sobre este instrumento, no dude en ponerse en contacto con General Measure. En la próxima sesión, demostraremos el Modo de Dosificación por Pérdida de Peso.
