Configuración y calibración teórica de los canales de la célula de carga del indicador de pesaje GMT-X4

{{{sourceTextContent.subTitle}}}

En la sesión de hoy, explicaremos cómo configurar los canales de las células de carga y realizar la calibración teórica del modo combinado GMT-X4.

{{{sourceTextContent.description}}}

Hola a todos, bienvenidos al canal de General Measure.
En la sesión de hoy, explicaremos cómo configurar los canales de las células de carga y realizar la calibración teórica del modo combinado GMT-X4.

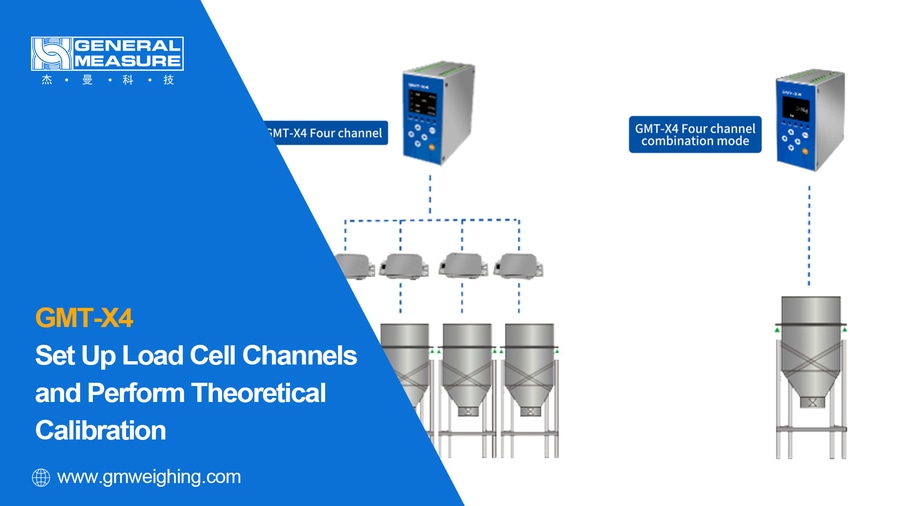

El GMT-X4 es un transmisor de pesaje con 4 canales desarrollado para el pesaje de silos. Existen dos versiones: 4 canales individuales o 4 en 1 integrados con la función de caja de conexiones inteligente. El instrumento admite varios protocolos de comunicación, como Modbus TCP/IP, Profinet, Ethernet/IP, EtherCAT y CC-Link IE. Permite a los usuarios ver datos de peso detallados y otros parámetros en todos los canales, lo que resulta muy práctico para solucionar problemas in situ.

1. Configuración del canal de la célula de carga

GMT-X4 en el modo de combinación de cuatro canales, puede activar o desactivar los canales individuales de la célula de carga en función de los requisitos de la aplicación.

Desde la interfaz principal, pulse Intro para acceder al menú y seleccione Canal de célula de carga. En este menú, puede abrir o cerrar cualquiera de los cuatro canales. Seleccione un canal y pulse Enter para introducir la contraseña 000000. Pulse Enter para activar (√) o desactivar (X) el canal seleccionado.

Para la demostración, activaremos los cuatro canales. Pulse Esc para volver a la página principal. Pulse la tecla Derecha para ver rápidamente el estado de cada canal. (Si hay un canal cerrado, se mostrará en pantalla)

2. Calibración teórica

A continuación, vamos a realizar la calibración teórica para el modo combinado GMT-X4.

En primer lugar, active el interruptor de calibración teórica. Desde la interfaz principal, pulse Intro para abrir el menú. Pulse la tecla Abajo para seleccionar Parámetros de peso. A continuación, seleccione 2.5 Interruptor de calibración teórica. Pulse Enter, introduzca la contraseña 000000, seleccione ON y pulse Enter de nuevo para confirmar. La calibración teórica está ahora activada.

2.1 Configuración de parámetros

Ajuste de la sensibilidad de la célula de carga

Pulse Esc para volver al menú Calibración. Seleccione Calibración teórica y pulse Intro.

Seleccione 4.1 Adquisición automática del cero. A continuación, pulse la tecla Derecha para entrar en la calibración teórica. Seleccione Sensibilidad de la célula de carga para ver la sensibilidad de los cuatro canales. Seleccione el canal que desee configurar de acuerdo con la etiqueta de la célula de carga y, a continuación, utilice las teclas Arriba/Abajo para modificar los valores y las teclas Izquierda/Derecha para desplazarse entre los dígitos. Pulse Intro para confirmar.

Ajuste de la capacidad de la célula de carga

Pulse Esc para volver a la página Calibración Teórica. Seleccione Capacidad y pulse Intro. En esta página, introduzca la capacidad para cada canal. Seleccione el canal, pulse Enter para ajustar el valor según la etiqueta de la célula de carga. En este caso, lo ajustaremos a 50 kg. Pulse Intro para confirmar.

2.2 Calibración a cero

Pulse Esc para volver al menú Calibración. Seleccione Calibración Teórica y elija Calibración Cero, seleccione 4.1 Adquisición Auto Cero. Asegúrese de que la escala está vacía y espere hasta que la lectura sea estable. Realice una pulsación larga en Enter para ejecutar la calibración a cero. Si tiene éxito, volverá a la pantalla principal. (Si el peso es inestable, aparecerá un mensaje de fallo de calibración)

Verificación de la calibración teórica

Coloque una pesa de 5 kg sobre la báscula. Si la pantalla muestra 5 kg, la calibración se ha realizado correctamente.

Si el resultado es incorrecto, revise los pasos anteriores para la resolución de problemas.

Con esto concluye el vídeo de hoy.
Si desea conocer más funciones de este instrumento, póngase en contacto con General Measure.
En la próxima sesión, demostraremos cómo ajustar la diferencia de ángulo de la célula de carga por GMT-X4.
