Cómo comunicarse entre GMT-X4 y Modbus Poll a través de Modbus TCP/IP

{{{sourceTextContent.subTitle}}}

En este tutorial, demostraremos cómo comunicar entre el GMT-X4 y la herramienta Modbus Poll a través de Modbus TCP/IP.

{{{sourceTextContent.description}}}

Hola a todos, bienvenidos al canal de General Measure.
En esta sesión, demostraremos cómo comunicar entre el GMT-X4 y la herramienta Modbus Poll a través del Modbus TCP/IP.

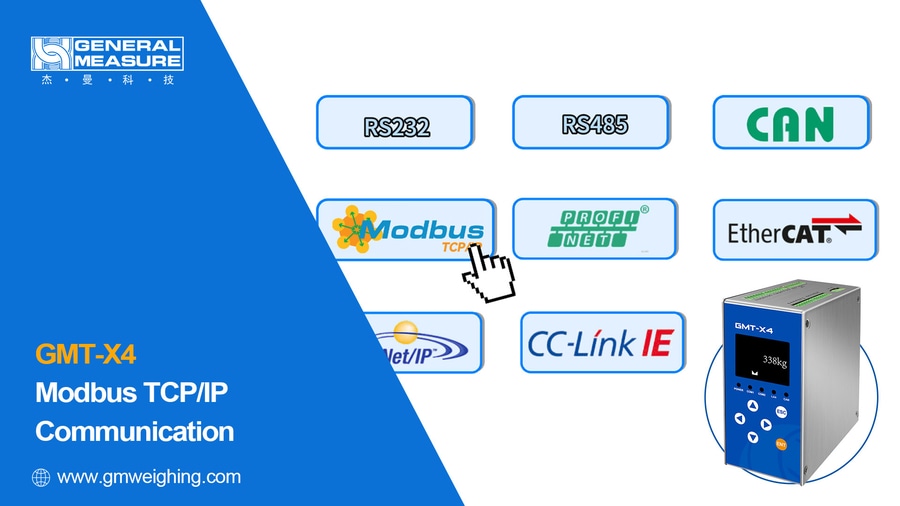

Métodos de comunicación del GMT-X4

GMT-X4 soporta varias interfaces de comunicación:

Comunicación serie (RS232 y RS485)

Comunicación CAN

Comunicación Ethernet (Modbus TCP/IP)

Comunicación de bus de campo (incluidos PROFINET, EtherCAT, Ethernet/IP y CC-Link IE)

En este vídeo, nos centraremos en la comunicación Modbus TCP/IP a través del puerto Ethernet del GMT-X4.

Conexión de hardware

En primer lugar, conecte el puerto Ethernet del instrumento GMT-X4 a su ordenador mediante un cable de red.

Ajustes de comunicación

IP local
En la interfaz principal del GMT-X4, pulse Intro para acceder al menú de calibración.

Pulse la Tecla Derecha para entrar en el Menú de Parámetros de Comunicación, luego pulse la Tecla Abajo para seleccionar 4. TCP-IP, y pulse Enter. TCP-IP, y pulse Enter.

Seleccione 4.1[IP Local], luego use las Teclas Arriba/Abajo para ajustar la dirección IP para que coincida con la del ordenador central.

Pulse Intro para confirmar.

(Consejo: Compruebe la dirección IP de su ordenador y asegúrese de que el instrumento se encuentra en el mismo segmento de red. El valor mostrado en el vídeo es sólo para demostración)

2.Máscara de subred

Pulse la tecla abajo para seleccionar [Máscara de subred] y, a continuación, pulse Intro para acceder a la interfaz de configuración.

Utilice las teclas arriba/abajo para ajustar la máscara de subred de acuerdo con la configuración de su red.

Pulse Intro para confirmar.

(Consejo: Compruebe la máscara de subred de su ordenador. Asegúrese de que ambos están en el mismo segmento de red. El valor de esta demostración es sólo de referencia. )

3.Puerta de enlace

Pulse la tecla abajo para seleccionar [Puerta de enlace] y, a continuación, pulse Entrar.

Utilice las teclas arriba/abajo para configurar la puerta de enlace de acuerdo con su entorno de red.

Pulse Intro para confirmar.

(Consejo: Confirme la puerta de enlace de su red local y asegúrese de que es coherente con la configuración del instrumento)

4.Conexión 1

Seleccione [Conexión 1] y, a continuación, pulse Intro.

4.1 Número de puerto

Seleccione 4.4 [Número de puerto], utilice las teclas arriba/abajo para establecer el número de puerto.

El valor por defecto es 502

Pulse Intro para confirmar.

(Consejo: Aquí el valor por defecto del puerto TCP es 502. Asegúrese de que coincide con la configuración del ordenador host. Asegúrese de que coincide con la configuración del ordenador host)

4.2 Protocolo de comunicación

Pulse la tecla abajo para seleccionar [Protocolo de comunicación], pulse Intro y seleccione Modbus/TCP.

Pulse Intro para confirmar.

4.3 Modo de doble palabra

Pulse la tecla abajo para seleccionar [Modo de doble palabra], pulse Entrar y elija el formato deseado.

El valor predeterminado es AB-CD

Pulse Intro para confirmar.

4.4 Protocolo de transmisión continua

Esta demostración utiliza el protocolo Modbus/TCP, que no es un protocolo de transmisión continua, por lo que no es necesario configurar el Intervalo de Envío Continuo.

(Consejo: Este parámetro evita errores de comunicación causados por una velocidad de transmisión de datos excesiva. Ajústelo sólo si es necesario)

Si necesita habilitar varias conexiones (Conexión 2-Conexión 6), repita los mismos pasos que para la Conexión 1.

4. Configuración del software del PC

Una vez completada la configuración del instrumento, abra su ordenador y configure Modbus Poll como se indica a continuación:

En Modbus Poll, haga clic en Conexión → Conectar.

Configure los parámetros, ajústelos igual que los instrumentos.

Tipo de conexión: Modbus TCP/IP

Dirección IP: Introduzca la misma IP que la configurada en el GMT-X4

Puerto del servidor: 502

Pulse OK para conectarse.

Cuando la comunicación se realice correctamente, el indicador LAN del GMT-X4 parpadeará, indicando una comunicación normal.

El valor de peso mostrado en el GMT-X4 coincidirá con los datos mostrados en Modbus Poll.

Así es como se configura la comunicación entre el GMT-X4 y Modbus Poll a través del Modbus TCP/IP.

En el siguiente vídeo, demostraremos cómo el GMT-X4 se comunica con un PLC utilizando el protocolo PROFINET.
