Cómo comunicar GMT-X4 con PLC a través del protocolo PROFINET

{{{sourceTextContent.subTitle}}}

Bienvenido al canal de General Measure. Hoy explicaremos cómo comunicar GMC-X4 con PLC a través del protocolo PROFINET.

{{{sourceTextContent.description}}}

Hola a todos Bienvenidos al canal de General Measure. Hoy vamos a explicar cómo comunicar GMC-X4 con PLC a través del protocolo PROFINET.

GMT-X4 soporta múltiples interfaces de comunicación:

Comunicación serie (RS232/RS485)

Comunicación CAN

Comunicación Ethernet (Modbus TCP/IP)

Comunicación por bus de campo (incluidos PROFINET, EtherCAT, Ethernet/IP y CC-Link IE)

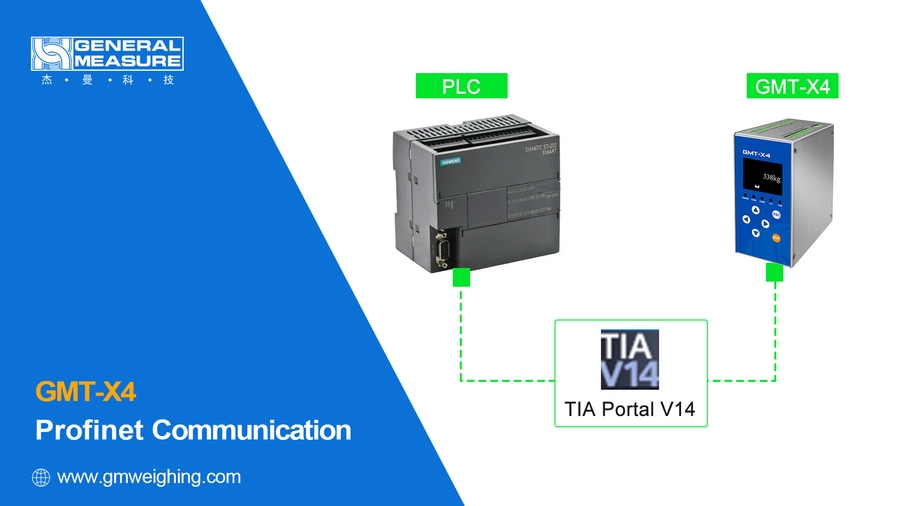

En este tutorial, demostraremos cómo comunicar GMT-X4 con PLC a través del protocolo PROFINET.

Antes de la comunicación, es necesario descargar el archivo GSD de GMT-X4 en el sitio web de General Measure y recordar la dirección de descarga.

El software utilizado para la demostración es TIA Portal V14.

1. Creación de un nuevo proyecto

Haga clic en [Crear nuevo proyecto], introduzca el nombre del proyecto como GMT-X4 (* Consejo: Es mejor establecer el nombre del proyecto en caracteres ingleses) y haga clic en [Crear].

Abra [Dispositivo y Red], entre en Añadir Nuevo Dispositivo, añada primero el tipo correspondiente de dispositivo PLC, elija la versión y haga clic en [Añadir]. (* Consejo: El funcionamiento se basa en el tipo de dispositivo PLC al que se haya conectado)

2. Añadir equipo instrumento

Haga clic en [Options] en [Manage General Station Description Files] para importar el archivo GSD del GMC-X4 (archivo guardado desde el sitio web oficial al principio), seleccione el archivo, haga clic en [Install]. Tras la instalación, espere a que se actualice el directorio de hardware y, a continuación, haga clic en [Device Configuration] en la barra de equipos de la izquierda, haga clic en [Network View] y seleccione [PROFINET IO] en [Other Field Devices]. Haga clic en [I/O], busque el dispositivo de instrumento correspondiente al archivo GSD que acaba de instalar, haga doble clic para seleccionarlo y haga clic en Conectar dispositivo de instrumento y PLC.

3. Asignar nombre de dispositivo

A continuación, asigne la dirección IP del PLC. Haga clic en [Dispositivos PLC] y establezca la dirección IP del PLC

A continuación, asigne la IP del instrumento, haga clic en [Instrument Device] y configure la IP del instrumento

Modifique el nombre del dispositivo PN del instrumento, el nombre del dispositivo es la identificación única para la comunicación PN. A continuación, reasigne el nombre de dispositivo del instrumento, haga clic con el botón derecho del ratón en el dispositivo del instrumento, seleccione [Assign Device Name] (Asignar nombre de dispositivo), haga clic en [Update List] (Actualizar lista), busque la dirección MAC correspondiente al instrumento, seleccione [Assign Name] (Asignar nombre) y, una vez finalizada la asignación, haga clic en [Close] (Cerrar).

4 Lectura y escritura de parámetros no cíclicos

Haga clic en [Ungrouped Devices] en la barra de dispositivos de la izquierda, seleccione "IN1_1", haga clic con el botón derecho del ratón en [Properties] y modifique los parámetros de GMC-X4 en los parámetros del módulo. En el caso de modificar la [unidad], una vez finalizada la modificación, los parámetros se escribirán en el instrumento. Podemos ver la unidad modificada en el instrumento.

5. Compilar y descargar

Haga clic en el botón [Compilar] para compilar la configuración. Una vez compilada, haga clic en [Descargar al dispositivo] para acceder a la interfaz de descarga. A continuación, haga clic en [Iniciar búsqueda] para buscar el dispositivo PLC correspondiente, haga clic en [Cargar], haga clic en [Detener todo] para cargar la configuración en el PLC. Una vez completado, marque [Iniciar todo] y haga clic en [Finalizar]. En este punto, la descarga de la configuración ha finalizado y la interfaz de descarga se cierra automáticamente.

Haga clic en [Go Online]. Una marca de verificación verde en la barra de dispositivos de la izquierda indica que el dispositivo ha establecido una conexión de comunicación.

6. Parámetros de bucle de lectura/escritura

Mediante los parámetros del ciclo de lectura-escritura se pueden ajustar diferentes parámetros del aparato (Consulte la lista de parámetros en el manual, P45-46).

Por ejemplo: Calibración a cero utilizando la petición de escritura del valor de la dirección y los datos de entrada, y leer el milivoltio de la calibración a cero utilizando la petición de lectura de la dirección.

Haga clic en [Instrument Device] y, a continuación, en [Device View] para consultar la dirección asignada al instrumento por el software TIA, que se divide en dirección I y dirección Q.

En primer lugar, haga clic en [Go Offline], haga clic en [PLC tags] a la izquierda y seleccione [Default tag table]. (Manual P44-45, compruebe la dirección del módulo IO del modo combinado GMT-X4 del parámetro de bucle PN. Se puede saber que la [dirección modbus del valor a escribir] y los [datos de entrada] corresponden a Q6 y Q10 respectivamente, mientras que la [dirección a leer] y el [valor a leer] son Q14 e I34 respectivamente. ) Introduzca los correspondientes [Nombre], [Tipo de datos], [Dirección] en la tabla de variables por defecto. Haga clic en [Descargar], y después de cargar, haga clic en [Conectar]; Haga clic en [Añadir nueva tabla de vigilancia] en [Tablas de vigilancia y de fuerza] en el lado izquierdo, importe los parámetros de la tabla de variables por defecto en la tabla de monitorización, y active [Todas las monitorizaciones]. Y seleccione el formato de visualización correspondiente. Compruebe los tipos de datos en la tabla de direcciones de comunicación modbus en el manual para obtener el formato de visualización correspondiente. (Manual P25-29, tipos de datos en la tabla de direcciones de comunicación modbus).

Escriba 608 para la [dirección del valor a escribir], 1 para el valor a escribir y 608 para la [dirección a leer]. Haga clic en [Modificar todos los valores seleccionados] para ver si el valor en [Valor de lectura] es coherente con el milivoltio calibrado en el punto cero. Si son coherentes, la lectura/escritura se ha realizado correctamente.

Esto es todo para la demostración de comunicación GMT-X4 PN. Si desea obtener más información sobre este instrumento, no dude en ponerse en contacto con General Measure.
