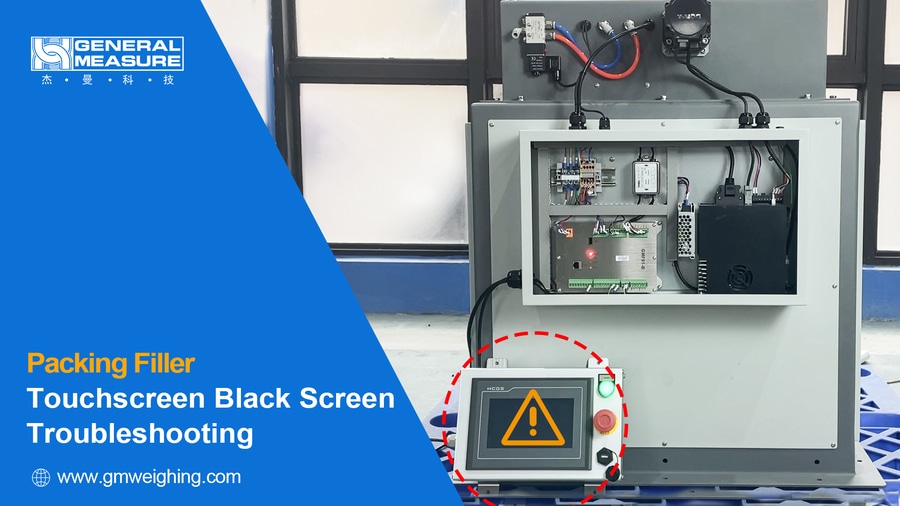

Solución de problemas de la báscula ensacadora General Measure - Pantalla negra en la pantalla táctil

{{{sourceTextContent.subTitle}}}

Hola a todos, bienvenidos al canal de General Measure. En este video, vamos a demostrar cómo solucionar un problema de pantalla negra en la pantalla táctil de una báscula de ensacado General Measure.

{{{sourceTextContent.description}}}

Hola a todos, bienvenidos al canal de General Measure. En este video, vamos a demostrar cómo solucionar un problema de pantalla negra en la pantalla táctil de una báscula de ensacado General Measure.

En las aplicaciones del mundo real, las básculas ensacadoras se ven inevitablemente afectadas por factores ambientales externos, que pueden provocar algunos fallos. En tales casos, es necesario solucionar problemas específicos.

Una pantalla negra suele estar causada por tres situaciones:

La pantalla táctil está en modo de salvapantallas
Alimentación anormal
Fallo de la pantalla táctil
1. La pantalla táctil está en modo salvapantallas
Si el dispositivo se enciende normalmente pero la pantalla está en negro, es muy probable que la pantalla táctil haya entrado en modo salvapantallas. Toque la pantalla y compruebe si la pantalla está encendida o no. Si es así, la pantalla táctil está en modo de salvapantallas.

Si desea desactivar esta función:
Vaya a Ajustes de parámetros → Información del sistema → Página 4 → Desactive "Apagado automático de pantalla en reposo"

2. Alimentación eléctrica anómala (Tensión viva. ¡Observe las precauciones de seguridad eléctrica!)
Si al tocar la pantalla no se restablece la visualización pero el aparato recibe alimentación, debe comprobarse el cableado del armario eléctrico. Siga esta secuencia: compruebe primero el circuito de alimentación principal y después el circuito de control.

① Comprobar el circuito de alimentación principal

En primer lugar, compruebe si la fuente de alimentación externa tiene tensión y asegúrese de que los cables de alimentación están bien conectados. A continuación, utilice un multímetro para medir si la tensión de alimentación está dentro del rango normal (AC 220V ±10%).

Por ejemplo, si la tensión medida es de 233,5 V CA, está dentro del rango normal, lo que indica que la alimentación eléctrica es normal.

Fuente de alimentación anormal:
Si el voltaje excede este rango (AC 220V ±10%) o no se detecta voltaje, la fuente de alimentación externa es anormal. Compruebe si la alimentación externa es correcta.

Si la alimentación externa funciona, proceda a comprobar la fuente de alimentación conmutada:

En primer lugar, asegúrese de que el cableado de entrada es seguro

A continuación, mida la tensión de entrada (rango normal: AC 220V ±10%)

Por ejemplo, AC 233,6V está dentro del rango normal, lo que indica una entrada de alimentación normal.

Fuente de alimentación de conmutación anormal:
Si la tensión está fuera de rango (AC 220V ±10%) o no se puede medir, el circuito de alimentación principal está defectuoso y requiere una inspección cuidadosa.

Observe también el indicador luminoso de la fuente de alimentación conmutada. Si está apagado, la fuente de alimentación conmutada está defectuosa y debe sustituirse

② Compruebe el circuito de control

Si el circuito de alimentación principal funciona bien, compruebe el circuito de control.

En primer lugar, compruebe que el cable de la pantalla táctil y el bloque de terminales DC24V están bien conectados. A continuación, mida la tensión de alimentación (DC 24V ±10%).

DC 24,11V está dentro del rango normal, lo que indica una alimentación normal. En este punto, compruebe el cableado y la tensión en la interfaz de entrada de alimentación de la parte posterior de la pantalla táctil.

Retire la cubierta lateral de la pantalla táctil:

En primer lugar, compruebe si el cable está firmemente conectado

A continuación, mida la tensión

Si la tensión medida es de 24,05 V CC (dentro del intervalo), el cable de alimentación es normal y es probable que la pantalla táctil esté dañada: sustitúyala.

Si la tensión medida está fuera del rango normal (por ejemplo, 0,645V), el cable de alimentación está defectuoso - sustituya el cable.

Si tanto el cable de la pantalla táctil como el bloque de terminales DC24V muestran una tensión anormal (por ejemplo, 0,708V):

Fuente de alimentación anómala:

Determine si el problema se debe a la fuente de alimentación conmutada o al bloque de terminales/cableado

A continuación, compruebe la fuente de alimentación conmutada:

En primer lugar, asegúrese de que el cableado es seguro

A continuación, mida la tensión de salida

La salida es DC 24.11V (normal), considerando que el bloque de terminales está defectuoso - reemplace el bloque de terminales.

Si la salida es anormal (por ejemplo, 0,500V).

Fuente de alimentación anormal:

La salida de la fuente de alimentación conmutada está defectuosa y debe sustituirse. Si el problema persiste después de la sustitución, es posible que también deba sustituirse el bloque de terminales.

Por último, si se dispone de varias básculas ensacadoras del mismo modelo in situ, las pruebas cruzadas de los componentes pueden ayudar a identificar rápidamente la pieza defectuosa.

Esto es todo por este vídeo. Si desea obtener más información sobre otras características de este producto, no dude en ponerse en contacto con General Measure
