Resolución de problemas de la báscula ensacadora - Fallo de comunicación HMI

{{{sourceTextContent.subTitle}}}

En este vídeo, demostraremos cómo solucionar fallos de comunicación HMI en la báscula ensacadora General Measure.

{{{sourceTextContent.description}}}

En las aplicaciones del mundo real, las básculas ensacadoras se ven inevitablemente afectadas por factores ambientales externos, que pueden provocar algunos fallos. En tales casos, se requiere una solución de problemas específica para diferentes cuestiones.
Los fallos de comunicación entre la báscula ensacadora y la HMI suelen deberse a los tres factores siguientes:
1.Parámetro de comunicación erróneo
2.Problema de cableado
3.Fallo del hardware del controlador o de la placa base
1. Parámetro de comunicación erróneo

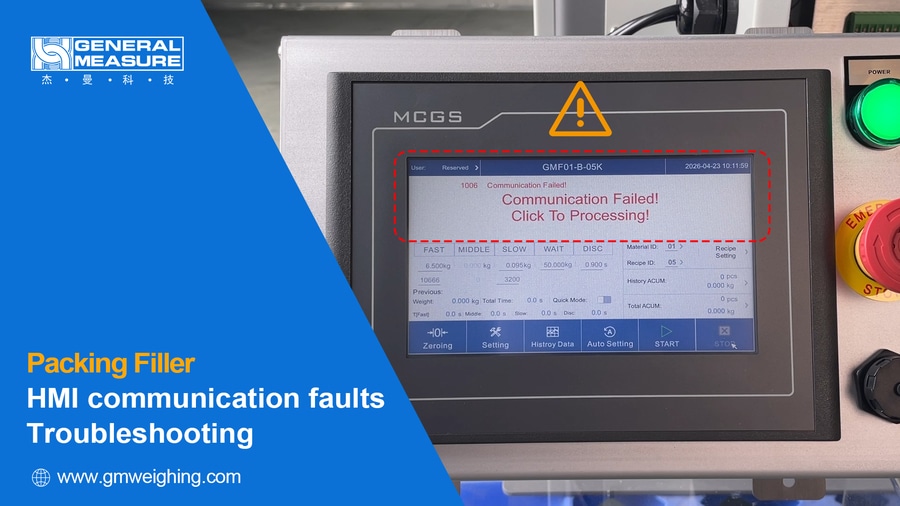

Cuando la HMI muestre un error de comunicación, toque el área de visualización del peso en la HMI para entrar en la interfaz de coincidencia automática de parámetros de comunicación. A continuación, pulse el botón "Start Adaptive Matching" para igualar automáticamente los parámetros de comunicación.
Si la comunicación vuelve a la normalidad después del emparejamiento, el problema está resuelto.
Si el fallo persiste, continúe con el siguiente paso de resolución de problemas.
2. Problema de cableado
Si la operación anterior no resuelve el fallo de comunicación, prepare un multímetro y compruebe el cableado externo.
1) Compruebe los puertos de comunicación
En primer lugar, desconecte la alimentación del equipo.
Compruebe los terminales de comunicación de la placa base y el conector de 9 pines de la HMI para asegurarse de que no están sueltos ni desconectados.
2) Compruebe la secuencia de cableado y las conexiones
Si el cableado es seguro, inspeccione la secuencia del cable de comunicación:
First, confirme que los cables de comunicación A/B se corresponden correctamente con los terminales A/B marcados en la placa base.
Then abra el conector HMI de 9 pines y verifique que los cables de comunicación A/B están conectados a los terminales 7 y 8 respectivamente.
3) Compruebe si las líneas de comunicación A/B están cortocircuitadas
Después de confirmar que el cableado anterior es correcto, encienda de nuevo el dispositivo y compruebe si la comunicación se ha recuperado.
Si la comunicación sigue siendo anormal, utilice un multímetro para comprobar si las líneas de comunicación están cortocircuitadas.
Procedimiento:
Set el multímetro en modo de prueba de continuidad (modo zumbador).
Touch junte las dos sondas para confirmar que el multímetro puede generar un sonido de zumbador con normalidad.
Then coloque las sondas en el cable A y en el cable B respectivamente.
If el multímetro emite un pitido, lo que indica un cortocircuito entre las líneas A y B.
En este punto, determine qué componente está causando el cortocircuito. Las posibles ubicaciones incluyen: puerto de comunicación de la placa base, conector de 9 pines de la HMI, puerto de comunicación de la HMI.
Desconecte el cable de comunicación y utilice el modo de prueba de continuidad para medir cada puerto de comunicación de hardware por separado.
El puerto que muestre un cortocircuito indica que el hardware está dañado, por lo que es necesario repararlo o sustituirlo.
Nota:
Si no hay sonido de zumbador durante la medición, indica que no hay cortocircuito en el cableado. No es necesario sustituirlo.
3. Fallo de hardware del controlador o de la placa base
Si no se encuentra ningún problema después de completar las inspecciones anteriores, se requiere una solución adicional de problemas de hardware del puerto de comunicación de la placa base.
(El equipo debe permanecer encendido durante este procedimiento)
1) Fallo de hardware de la placa base
Utilice el modo de voltaje DC del multímetro para medir el voltaje a través de los terminales de comunicación A/B.
En condiciones normales, la tensión medida debe estar entre 2,3V y 5V. Si no se detecta tensión, la placa base puede identificarse como defectuosa y debe repararse o sustituirse.
Alternativamente, se puede utilizar una herramienta de comprobación de comunicaciones serie para determinar si la placa base funciona correctamente.
Herramientas necesarias:
Computer
USB-a-RS485 cable convertidor
Conecte el ordenador al puerto de comunicación de la placa base mediante el cable convertidor de USB a RS485.
A continuación, utilice una herramienta de prueba de comunicación serie (se recomienda el software Modbus Poll) para realizar una prueba de comunicación.
Click "Conexión"
Configure los parámetros de comunicación de acuerdo con los ajustes de la página de parámetros de comunicación HMI
Click "OK" (ACEPTAR)
Si no aparece ningún mensaje de excepción y la comunicación se realiza correctamente, la placa base funciona con normalidad, lo que indica que el controlador está averiado.
Si se produce una excepción de comunicación mientras se ha confirmado que todo el cableado externo es correcto, se puede identificar que el hardware de la placa base está defectuoso y debe sustituirse.
Por último, si se dispone de varios dispositivos del mismo modelo in situ, una prueba cruzada entre dispositivos también puede ayudar a identificar rápidamente la ubicación del fallo.
Eso es todo por este vídeo. Si desea obtener más información sobre otras características de este producto, no dude en ponerse en contacto con General Measure
