Solución de problemas de la báscula de ensacado - OFL

{{{sourceTextContent.subTitle}}}

En este vídeo, mostraremos cómo solucionar un error OFL (desbordamiento de peso / anomalía en la señal de la célula de carga) en una báscula de ensacado.

{{{sourceTextContent.description}}}

En este vídeo, mostraremos cómo solucionar un error OFL (desbordamiento de peso / anomalía en la señal de la célula de carga) en una báscula de ensacado.

Durante su funcionamiento, las básculas de ensacado se ven inevitablemente afectadas por factores ambientales externos, lo que puede provocar algunas averías. En tales casos, es necesario realizar un diagnóstico específico para cada problema.

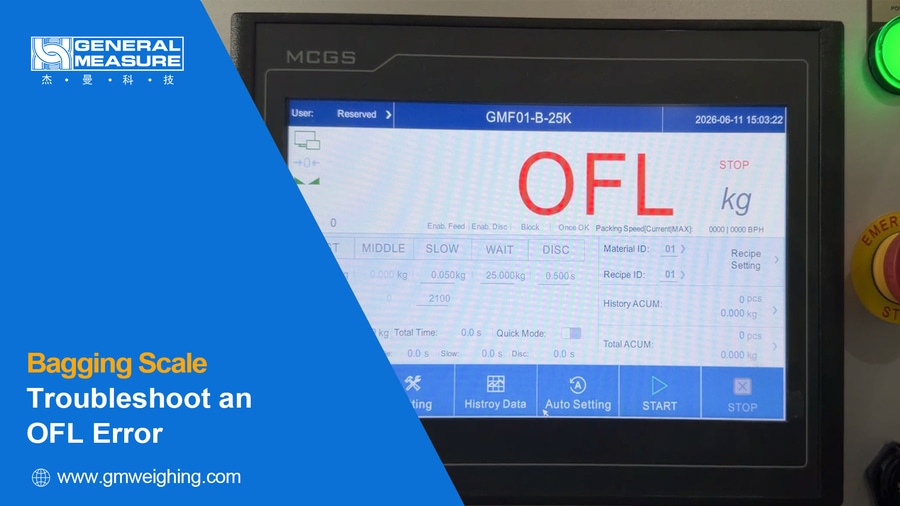

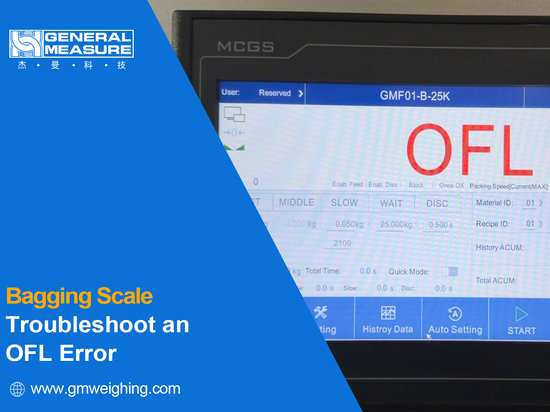

Cuando la interfaz HMI muestra el mensaje «OFL», suelen existir cuatro causas posibles (la tensión de excitación de la célula de carga está ajustada a 10 V por defecto):

Desviación en la calibración
El peso del material supera la capacidad máxima
Cableado de la célula de carga suelto o desconectado
Avería de la célula de carga o de la placa base del controlador
A continuación, explicaremos paso a paso los procedimientos de resolución de problemas para cada causa.

1. Primer paso: inspección general
Cuando se produce un «OFL» (desbordamiento de peso / anomalía en la señal de la célula de carga), el primer paso es siempre detener el equipo y acceder a la interfaz de calibración para comprobar si el valor de tensión (mV) es normal.

En este punto, la resolución de problemas depende de si hay material dentro de la tolva de pesaje.

2. Causa 1: Desviación de calibración
Escenario A: No hay material en la tolva de pesaje
Comprueba si el valor de tensión de la célula de carga en el punto cero está entre 3,5 mV y 5 mV.

Dentro del rango (3,5–5 mV): Esto indica una desviación de calibración. Vuelva a calibrar la báscula para asegurarse de que la pesa de calibración configurada coincide con la pesa de prueba real.

Procedimiento de calibración: Calibración del cero → Colocar la pesa de calibración → Calibración del peso

Si se supera el rango o no se muestra ningún valor:

Nota: Compruebe primero si la tolva de pesaje se ve afectada por alguna interferencia externa, como contacto mecánico u obstrucción. Si existe alguna interferencia, solucione el problema y vuelva a comprobar el valor de tensión en el punto cero.

Si el valor vuelve a situarse entre 3,5 y 5 mV, recalibre la báscula.

Si el valor sigue estando fuera del rango o sigue sin estar disponible, siga los pasos de resolución de problemas correspondientes a la Causa 3 y la Causa 4.

3. Causa 2: El peso del material supera la capacidad máxima
Escenario B: Material en la tolva de pesaje
Compruebe si la salida de la célula de carga es inferior a 24 mV.

Caso 1: El valor está dentro de los 24 mV
Esto indica que el peso real del material ha superado la capacidad máxima configurada (Causa 2).

En primer lugar, compruebe si el peso objetivo configurado por paquete es razonable.

Nota: El peso máximo por saco debe estar dentro de la capacidad máxima preestablecida.

A continuación, descargue manualmente el material de la tolva y observe si la indicación de peso vuelve a la normalidad.

① La indicación de peso vuelve a la normalidad

Utilice una báscula para pesar el material descargado.

Si el peso del material se encuentra dentro de la capacidad máxima (por ejemplo, ≤25 kg, dependiendo del modelo de báscula ensacadora), se puede identificar como una desviación en la linealidad de la célula de carga. Recalibrar la báscula resolverá el problema.
Si el peso del material supera la capacidad máxima (p. ej., ≥25 kg, dependiendo del modelo de báscula de ensacado), es probable que unos parámetros de receta inadecuados provoquen un exceso de material durante el llenado automático, lo que da lugar a un peso excesivo del envase.
En este caso: aumente la capacidad máxima preestablecida de forma adecuada. (La capacidad máxima depende del volumen de la tolva y de la densidad del material.) A continuación, reajuste los parámetros de la receta de acuerdo con las condiciones reales de producción.

② La pantalla de peso no vuelve a la normalidad

Si la IHM sigue mostrando «OFL» o «Anomalía en la señal de la célula de carga» tras la descarga, proceda a la resolución de problemas tal y como se indica en el Escenario A: No hay material en la tolva de pesaje

Consulte: el vídeo a partir del minuto 00:55

Caso 2: El valor de tensión supera los 24 mV o no se muestra ningún valor
Descargue el material de la tolva y pase directamente a la resolución de problemas correspondiente a la Causa 3 y la Causa 4.

4. Causa 3: Cableado de la célula de carga suelto o desconectado
Abra el armario de control eléctrico y compruebe si el cableado de la célula de carga está suelto o desconectado.

① Si algún cable está suelto o desconectado, vuelva a conectarlo correctamente.

② Tras volver a conectar el cableado, compruebe si el valor de tensión de la célula de carga vuelve a la normalidad. El valor de tensión del punto cero está entre 3,5 mV y 5 mV.

Si el valor vuelve a la normalidad: Realice una calibración del cero. De este modo, la báscula de ensacado podrá funcionar correctamente.
Si el valor no vuelve a la normalidad: Pase al siguiente paso de resolución de problemas (Causa 4: Fallo de la célula de carga o de la placa base).
5. Causa 4: Fallo de la célula de carga o de la placa base del controlador
Herramientas necesarias:

Multímetro
Destornillador de cabeza plana
Paso 1: Aislar la señal de la célula de carga
En primer lugar, utilice un destornillador de cabeza plana para desconectar los cables SIG± (cables de señal) de la placa base del controlador.

Esto evita que factores externos afecten a los resultados de la medición.

Paso 2: Medir la tensión de excitación
Utilice un multímetro para medir la tensión de excitación EX± de la célula de carga.

Valor normal: 12 V CC ±10 %

Tensión dentro del rango normal → Continúe con el siguiente paso y mida la tensión de la señal de la célula de carga.

Tensión fuera del rango normal → La placa base del controlador está defectuosa y debe sustituirse.

Paso 3: Medir la tensión de señal de la célula de carga
Mide la tensión de señal entre SIG±.

Valor normal: 3–24 mV CC

Tensión fuera del rango → La célula de carga está defectuosa y debe sustituirse.

Tensión dentro del rango normal → Es necesario realizar una inspección más detallada para determinar si la célula de carga presenta un desequilibrio.

Paso 4: Medir la resistencia de la célula de carga
Desconecte el conector de la célula de carga de la placa base y, a continuación, utilice un multímetro para medir los valores de resistencia de la célula de carga.

Mida los siguientes valores de resistencia en orden:

Resistencia de EX±

400 ± 20 Ω

Resistencia de SIG±

350 ± 5 Ω

Resistencia de EX+ a SIG+

300±5 Ω

Resistencia de EX− a SIG−

300±5 Ω

Notas:

Relaciones de referencia: EX± > SIG± > EX+ a SIG+ ≈ EX− a SIG−

Los valores de resistencia de EX+ a SIG+ y de EX− a SIG− deben ser aproximadamente iguales (300 ± 5 Ω).
Si existe una diferencia significativa, o si la relación no se ajusta a los valores de referencia anteriores, se considera que la célula de carga está desequilibrada y debe sustituirse.
Si todas las mediciones de tensión y resistencia son normales, es probable que la avería esté causada por la placa base del controlador, que deberá sustituirse.
6. Prueba cruzada (opcional)
Si se dispone de varios dispositivos del mismo modelo in situ, una prueba cruzada entre ellos también puede ayudar a identificar rápidamente la ubicación de la avería.

Conclusión
Cuando se produzca un fallo de línea (OFL) en la báscula de ensacado, realice la resolución de problemas en el siguiente orden:

Compruebe primero el valor de tensión (mV) de la célula de carga → Determine si el problema se debe a una desviación de calibración (Causa 1) o a una situación de sobrecarga (Causa 2).
Inspeccione el cableado de la célula de carga → cableado suelto o desconectado (Causa 3).
Mida la tensión y la resistencia → Identifique un fallo de la célula de carga o un fallo de la placa base del controlador (Causa 4).
Siguiendo esta secuencia de resolución de problemas, la mayoría de los fallos de «OFL» pueden diagnosticarse y resolverse de forma rápida y eficaz.

Esto es todo por este vídeo. Si deseas obtener más información sobre otras características de este producto, ¡no dudes en ponerte en contacto con General Measure!
