La seguridad se une a la eficacia: Las arandelas de reacción HEICO-LOCK® reducen significativamente el riesgo de accidentes en el lugar de trabajo con herramientas motorizadas de alto par

{{{sourceTextContent.subTitle}}}

Los grandes conjuntos atornillados suponen un reto incluso para los instaladores experimentados: las herramientas motorizadas de alto par requieren brazos de reacción o dispositivos de apoyo, lo que hace que el proceso sea complejo y lleve mucho tiempo. Además, aumenta el riesgo de accidentes en el lugar de trabajo.

{{{sourceTextContent.description}}}

Sólo en Alemania se producen cada año más de 2.000 accidentes laborales notificables debido al uso de herramientas motorizadas para atornillar, tensar y tornear tornillos (Statistik Arbeitsunfallgeschehen 2024, Deutsche Gesetzliche Unfallversicherung e.V. (DGUV)). En más del 83% de los casos, estos incidentes se deben a una pérdida de control sobre la herramienta o la pieza de trabajo.

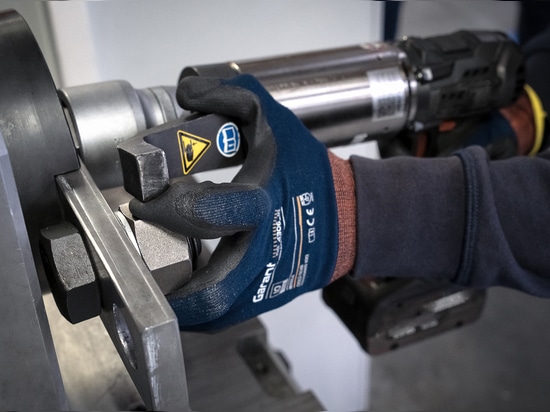

Las herramientas eléctricas, neumáticas e hidráulicas que funcionan con un par elevado requieren dispositivos adicionales o brazos de reacción para redirigir con seguridad las fuerzas generadas. Los brazos de reacción estándar, normalmente suministrados por los fabricantes de herramientas, permiten un funcionamiento relativamente seguro cuando son utilizados correctamente por personal formado. Sin embargo, muchas conexiones atornilladas y situaciones de instalación son tan singulares -o el soporte no se tuvo en cuenta durante el proceso de diseño- que no se pueden utilizar brazos de soporte normalizados, por lo que es necesario encontrar costosas soluciones personalizadas.

Muchos operadores subestiman el riesgo
"Los elevados costes de los brazos de soporte a medida o los plazos ajustados obligan a menudo a los operarios a confiar en soluciones improvisadas y autoconstruidas", explica Tobias Hübing, Ingeniero de Fijación Certificado (DSV) y Jefe de Laboratorio del Grupo HEICO. "Al hacerlo, muchos usuarios subestiman los riesgos asociados a las herramientas de atornillado de alto par y las inmensas fuerzas implicadas. Por ejemplo, alcanzar la precarga especificada por VDI 2230-1 para un tornillo M24 de clase de resistencia 10.9 requiere un par de apriete de aproximadamente 1.000 Nm - aproximadamente equivalente al par máximo producido por dos o tres coches de tamaño medio de alto rendimiento con alrededor de 200 CV cada uno."
Incluso con un tamaño de tornillo nominal de M24, debe transferirse una fuerza de reacción de más de 8.000 N a la estructura circundante. Esto corresponde aproximadamente a la fuerza de peso de un coche compacto pequeño con una masa de unos 800 kg. La fuerza de reacción actúa tanto sobre el punto de apoyo como sobre el propio tornillo. El fallo o deslizamiento del soporte puede tener consecuencias devastadoras. La fuerza del peso de una masa de sólo unos 100 kg ya es suficiente para causar graves lesiones por aplastamiento de los dedos, mientras que fuerzas de entre 100 y 150 KGS pueden provocar la fractura del hueso.

"Un soporte improvisado de acero estructural (por ejemplo, S235) con un diámetro de unos 6 mm se cizallaría o fracturaría con la fuerza de reacción calculada anteriormente de 8.000 N, y ya empezaría a doblarse con fuerzas o pares de apriete considerablemente inferiores", explica Tobias Hübing.

Máxima seguridad eliminando brazos de reacción y dispositivos de soporte
Las arandelas de reacción HEICO-LOCK® permiten el apriete sin brazo de reacción de grandes uniones atornilladas cuando se utilizan herramientas de par motorizadas.

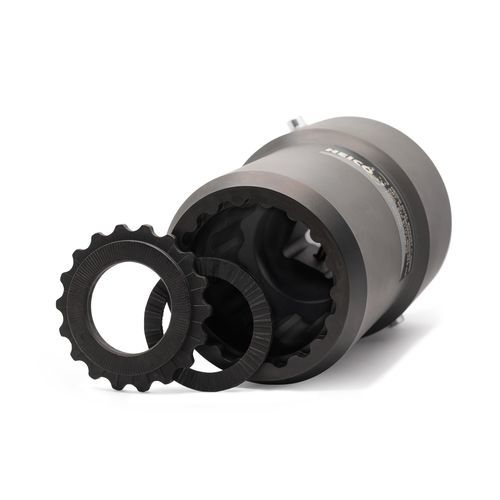

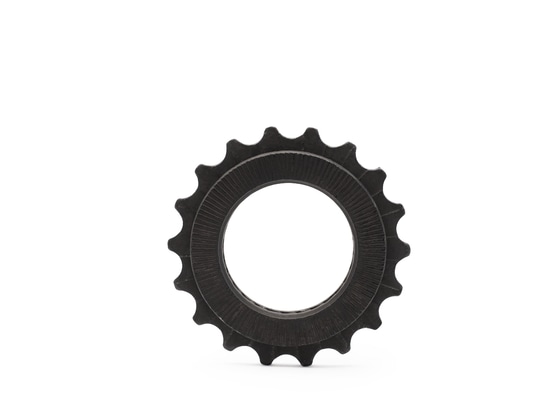

El casquillo doble de HEICO encaja con el perfil exterior en forma de engranaje de la Arandela de Reacción HEICO-LOCK®, permitiendo que el par de reacción de la herramienta sea absorbido directamente a través de la arandela. Como resultado, ya no se necesitan brazos de reacción externos ni dispositivos de soporte adicionales.
Al aplicar el par de apriete puramente axial a través de la herramienta de apriete, el tornillo permanece correctamente alineado durante el apriete y no se introducen tensiones de flexión adicionales. Al reducir las cargas laterales y los momentos de flexión durante el apriete, el sistema mejora la precisión del par de apriete, puede aumentar la capacidad de carga de la unión y ayuda a prolongar la vida útil de la herramienta de alto par de apriete.

Uniones atornilladas seguras con la máxima eficacia
Los pernos de gran diámetro (> M24) se utilizan con frecuencia en sectores críticos como el del petróleo y el gas, la generación de energía, el procesamiento químico y la minería, donde a menudo se aprietan en aplicaciones de atornillado de gran volumen o en serie.

Aquí es donde las ventajas de las Arandelas de Reacción HEICO-LOCK® se hacen especialmente evidentes. En lugar de tener que reposicionar y alinear correctamente los brazos de reacción y los dispositivos de soporte de la herramienta de alto par después de apretar cada perno, el uso de estas innovadoras arandelas de reacción en combinación con el casquillo doble HEICO correspondiente permite apretar las uniones atornilladas una tras otra de forma más rápida, sencilla y segura.

Esto no sólo aumenta la eficiencia y la seguridad en el trabajo, sino que también optimiza todo el proceso de atornillado, reduciendo al mismo tiempo los costes.

Protección fiable contra el autoaflojamiento
Como todas las soluciones de bloqueo de la serie HEICO-LOCK®, las arandelas de reacción se basan en el probado principio de bloqueo por cuña. Este sistema de dos arandelas proporciona una protección altamente eficaz contra el autoaflojamiento de las uniones atornilladas bajo cargas dinámicas, como las vibraciones, que se producen comúnmente en maquinaria y aplicaciones industriales.
Los nervios radiales de las superficies exteriores del par de arandelas se incrustan tanto en el componente sujeto como en la superficie de apoyo de la cabeza del tornillo o la tuerca durante el apriete, creando un enclavamiento mecánico positivo. Al mismo tiempo, las superficies de cuña internas opuestas evitan cualquier aflojamiento rotacional causado por vibraciones o cargas de choque.

Uso compatible con HEICO Dual Sockets

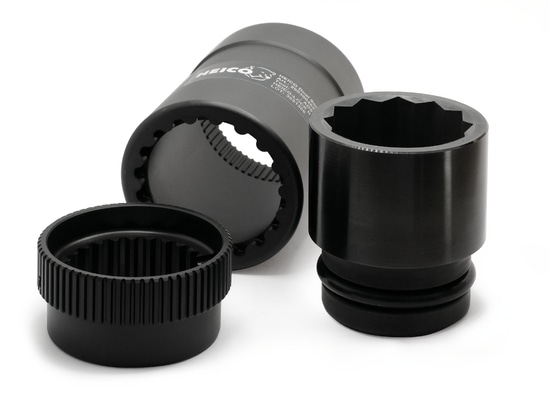

Las arandelas de reacción HEICO-LOCK® son compatibles con una amplia gama de modelos de herramientas dinamométricas de los principales fabricantes de herramientas de alto par. En cooperación con estos fabricantes de herramientas, HEICO diseña y suministra las tomas duales correspondientes adaptadas a cada sistema específico.
Esto permite a los operarios integrar las Arandelas de Reacción rápida y fácilmente, ya que las herramientas de par existentes pueden seguir utilizándose sin necesidad de costosas sustituciones o modificaciones importantes.

Las Arandelas de Reacción HEICO-LOCK® permiten el montaje seguro, eficiente y preciso de grandes uniones atornilladas utilizando herramientas de alto par, sin necesidad de brazos de reacción y con una protección fiable contra el autoaflojamiento.

Obtenga más información en www.HEICO-GROUP.com.
