Lead Screw 101: Todo lo que necesita saber

{{{sourceTextContent.subTitle}}}

Tornillo de cabeza 101

{{{sourceTextContent.description}}}

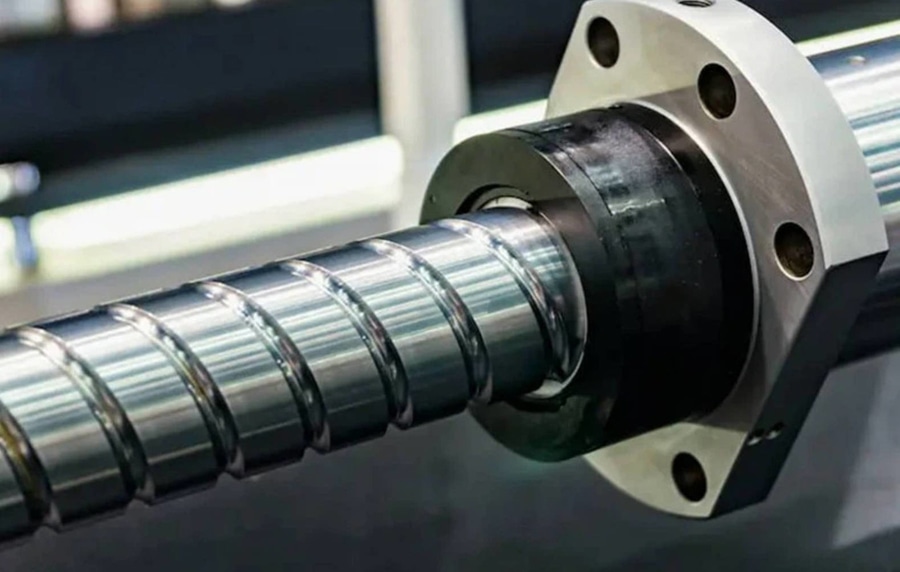

1. Qué es un husillo

Un husillo es un componente de transmisión mecánica utilizado para convertir el movimiento de rotación en movimiento lineal. Consiste principalmente en un eje roscado y una tuerca a juego. Cuando el husillo gira, la tuerca se desplaza a lo largo de su eje, permitiendo un movimiento lineal controlado y preciso. Este mecanismo sencillo pero eficaz se utiliza mucho en máquinas que requieren un posicionamiento preciso.

2. Principio de funcionamiento

El principio de funcionamiento de un husillo se basa en la interacción entre las roscas del husillo y la tuerca. Cuando se aplica un par, normalmente mediante un motor, el tornillo gira y la tuerca se desplaza a lo largo de la rosca. La distancia que recorre la tuerca por rotación se denomina avance, que determina la velocidad a la que se consigue el movimiento lineal. Este mecanismo transforma eficazmente la energía rotativa en fuerza lineal para tareas de posicionamiento.

3. Componentes clave de un sistema de husillo

Un sistema de husillo típico incluye el eje del husillo, la tuerca, el mecanismo de accionamiento y los componentes de soporte, como rodamientos y acoplamientos. El eje del husillo proporciona la trayectoria roscada, mientras que la tuerca se acopla a él para generar el movimiento. Los componentes adicionales ayudan a mantener la alineación, reducir las vibraciones y garantizar un funcionamiento suave, especialmente en aplicaciones de precisión.

4. Tipos de roscas de husillo

Los husillos pueden clasificarse en función de la geometría de la rosca: roscas cuadradas, roscas ACME (trapezoidales) y roscas de contrafuerte. Cada tipo ofrece distintas ventajas en cuanto a capacidad de carga, eficacia y facilidad de fabricación. Por ejemplo, las roscas cuadradas ofrecen una gran eficacia, mientras que las roscas ACME son más resistentes y fáciles de fabricar.

5. Materiales y características de rendimiento
Los husillos suelen fabricarse con materiales como acero al carbono, acero inoxidable o acero aleado, mientras que las tuercas suelen fabricarse con bronce o plástico para reducir la fricción. Ofrecen ventajas como una gran capacidad de carga, un diseño sencillo, un posicionamiento preciso y capacidad de autobloqueo. Sin embargo, debido al contacto deslizante entre las roscas, también experimentan mayor fricción y menor eficacia en comparación con sistemas como los husillos de bolas.

6. Aplicaciones en la industria

Los husillos de rosca de bolas se utilizan ampliamente en máquinas CNC, impresoras 3D, actuadores lineales, gatos, prensas y equipos de automatización. Su capacidad para proporcionar un movimiento lineal estable y preciso los hace adecuados para aplicaciones en las que la precisión es más importante que la velocidad o la eficacia. Son especialmente comunes en sistemas de carga media y posicionamiento.

7. Ventajas, limitaciones y consideraciones para la selección

Aunque los husillos de rosca son apreciados por su sencillez, bajo coste y fiabilidad, tienen limitaciones como las pérdidas por fricción, la generación de calor y las velocidades de funcionamiento más lentas. La elección del husillo adecuado depende de factores como los requisitos de carga, la precisión, la velocidad, el material y el entorno operativo. Los ingenieros deben encontrar un equilibrio entre rendimiento, coste y durabilidad a la hora de seleccionar un sistema de husillo para una aplicación concreta.
