¿Cómo funciona un caudalímetro electromagnético?

¿Cuáles son las ventajas y desventajas de los medidores de flujo electromagnéticos?

Los medidores de flujo electromagnéticos se usan comúnmente en aplicaciones industriales y municipales para medir la tasa de flujo de fluidos conductores. Pueden manejar una amplia gama de tipos de fluidos y caudales, y son especialmente adecuados para medir el caudal de líquidos corrosivos o abrasivos. En este artículo, veremos más de cerca cómo funcionan los medidores de flujo electromagnéticos, sus ventajas y desventajas, cómo instalarlos y algunas aplicaciones comunes y preguntas frecuentes.

¿Cómo funciona un caudalímetro electromagnético?

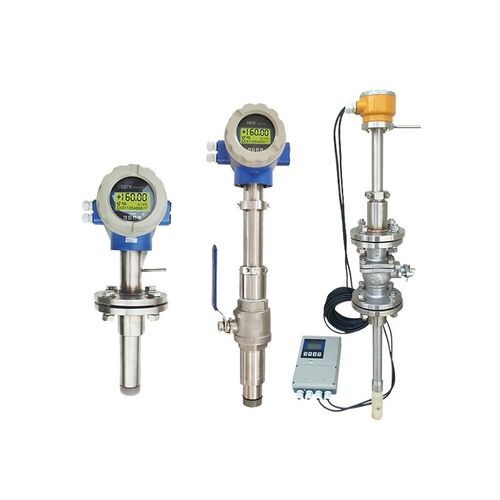

Antes de conocer el principio de funcionamiento de un caudalímetro electromagnético, debemos conocer su estructura. Generalmente, se compone de un transmisor, un revestimiento, un electrodo y un sensor que juntos miden el flujo. El sensor se coloca en línea y mide un voltaje inducido generado por el fluido a medida que fluye a través de una tubería. El transmisor toma el voltaje generado por el sensor, convierte el voltaje en una medida de flujo y transmite esa medida de flujo a un sistema de control.

¿Cuáles son las ventajas y desventajas de los medidores de flujo electromagnéticos?

Dentro del contexto de los principios enumerados anteriormente, los medidores de flujo electromagnéticos generalmente tienen las siguientes características.

PROS

Insensible a la temperatura, presión, densidad o viscosidad del líquido. Capaz de detectar líquidos que incluyen contaminantes. No hay pérdida de presión. Sin partes móviles (mejora la confiabilidad) con menos obstrucciones. Una gama de materiales de revestimiento, opciones de electrodos y tamaños de línea se adaptan a una amplia variedad de aplicaciones de proceso

CONTRAS

La sustancia que se mide debe ser conductora. Por lo tanto, no puede medir gases y vapor, productos derivados del petróleo y líquidos similares que tengan una conductividad muy baja. Como mide la tasa de volumen, se incluirá el volumen de cualquier materia suspendida en el líquido. Se requiere una sección corta de tubería recta.

¿Cómo instalar medidores de flujo electromagnéticos?

Podemos adoptar instalaciones horizontales, inclinadas y verticales para medidores de flujo electromagnéticos. La instalación más común es horizontal con el medidor siempre lleno de líquido con los electrodos mantenidos en la dirección axial.

Cuando el medidor de flujo se instala horizontalmente o inclinado, el eje de su electrodo debe estar en posición horizontal.

Si el medio contiene partículas sólidas o lodo, recomendamos instalarlo verticalmente (flujo de abajo hacia arriba).

El medidor debe estar debidamente conectado a tierra y tener contacto eléctrico con el líquido que se está procesando.

Qué industrias usan medidores de flujo magnéticos

Hay un número ilimitado de industrias que hacen uso de medidores magnéticos debido a su adaptabilidad y versatilidad. Los típicos incluyen:

Producción química

Destilerías

Suministro de agua

Industria Minera

Lácteos

Gestión de aguas residuales

En conclusión, los medidores de flujo magnéticos son especialmente útiles en casos de uso a base de agua.

preguntas frecuentes

Nuestros ingenieros y el equipo de atención al cliente estarán encantados de responder cualquier pregunta que pueda tener. Mientras tanto, aquí hay algunos que respondemos mucho.

1. ¿Es seguro y fiable instalar un caudalímetro electromagnético junto a una bomba de agua?

Si el medidor de flujo se instala demasiado cerca de la bomba, puede verse afectado por las turbulencias y vibraciones generadas por la bomba, lo que también puede afectar su precisión. Por lo tanto, se recomienda instalar el medidor de flujo a una distancia suficiente aguas abajo de la bomba para permitir que el flujo se estabilice.

2.¿Puedo usar esto para obtener mediciones de una tubería parcialmente llena (aire y líquido presurizados)?

Generalmente, la mayoría de los medidores de flujo electromagnéticos requieren tuberías completas, mientras que con el desarrollo de tecnologías, ahora se han desarrollado y utilizado medidores de flujo magnéticos de tubería no completa. No requiere tubos llenos para una medición precisa.

3.En caso de que haya más burbujas en el líquido, ¿funcionará correctamente este caudalímetro?

Si las burbujas en las tuberías se distribuyen uniformemente, generalmente no afectará la medición; sin embargo, si grandes burbujas de aire cubren todo el electrodo, provocará un circuito abierto instantáneo de la entrada de la señal de flujo y una fluctuación de la señal de salida.

Aplicaciones problemáticas

El recubrimiento de los electrodos es un problema común del medidor de flujo electromagnético. La acumulación de material en las superficies internas del medidor puede aislar eléctricamente los electrodos del fluido del proceso. Esto puede provocar una pérdida de señal o un error de medición, ya sea cambiando el diámetro del tubo de caudal o provocando cambios de rango y cero.

Naturalmente, la mejor solución es la prevención. Un paso preventivo es dimensionar el medidor de tal manera que, en condiciones normales de flujo, la velocidad de flujo sea relativamente alta: al menos 6-12 pies/seg, o tan alta como sea práctico considerando la posibilidad de erosión y corrosión.

Otro método de prevención es el uso de electrodos que sobresalen en la corriente de flujo para aprovechar la turbulencia y el efecto de lavado. En un servicio más severo, se puede instalar y usar un sistema de limpieza mecánica de forma intermitente o continua para eliminar el recubrimiento y las acumulaciones.

Tenemos soluciones completas para sus aplicaciones, contacte para sugerencias profesionales.
