¿Cómo calcular la zona protegida por un pararrayos PDC?

Uno de los aspectos más importantes en el diseño de un sistema de protección frente al rayo es comprobar que toda la instalación queda protegida. Para ello, es necesario determinar qué volumen protege y verificar que todos los elementos de la estruct

LA PROTECCIÓN COMIENZA EN EL DISEÑO
Antes de seleccionar un captador o definir su ubicación, es necesario responder a una pregunta fundamental: ¿La instalación necesita un sistema de protección frente al rayo?

En España, esta evaluación se realiza mediante el Código Técnico de la Edificación (CTE), concretamente en el Documento Básico DB SUA 8, donde se establece un procedimiento de análisis del riesgo que determina cuándo una estructura requiere protección y cuál debe ser el nivel de protección aplicable. Sin embargo, el CTE no indica cómo debe diseñarse el sistema ni cómo calcular la zona protegida. Una vez determinada la necesidad de protección, es necesario recurrir a las normas específicas que regulan el diseño de estos sistemas.

¿QUÉ ES LA ZONA DE PROTECCIÓN?

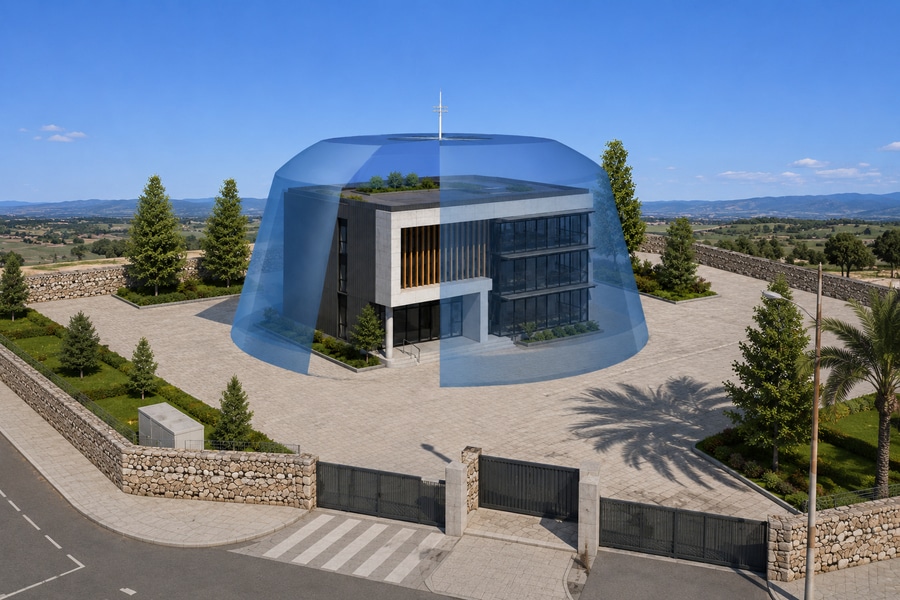

La zona de protección es el volumen dentro del cual una estructura queda protegida frente al impacto directo del rayo de acuerdo con los criterios establecidos por la normativa. En el caso de los pararrayos con dispositivo de cebado (PDC), la UNE 21186 establece el procedimiento para determinar esta zona de protección a partir de diferentes parámetros del proyecto.

Los principales factores que intervienen en el cálculo son:
- La altura del captador sobre el plano de referencia.
- El nivel de protección requerido para la instalación (I, II, III, IV).
- El tiempo de avance de cebado (ΔT) del pararrayos PDC.
- La geometría de la estructura que se desea proteger.
A partir de estas variables se obtiene el radio de protección correspondiente, permitiendo verificar que todos los elementos expuestos quedan dentro de la zona protegida. Aunque detrás de este procedimiento existen expresiones matemáticas definidas por la norma, su objetivo es comprobar que el sistema diseñado proporciona la cobertura necesaria para proteger toda la instalación.
