Por qué es importante la detección de 6 mA CC en la recarga de vehículos eléctricos: la unidad RCMU IVY MD0630T01A-Z para una estación de recarga de vehículos eléctricos (EVSE) más segura y compacta

{{{sourceTextContent.subTitle}}}

Una unidad compacta de monitorización de corriente residual de CA/CC diseñada para la recarga de vehículos eléctricos en los modos 2 y 3, con detección de 6 mA en CC y 30 mA en CA, alarmas programables y comunicación UART Modbus.

{{{sourceTextContent.description}}}

A medida que la infraestructura de recarga de vehículos eléctricos se expande por hogares, lugares de trabajo y redes públicas, la seguridad eléctrica se está convirtiendo en una cuestión de diseño que los fabricantes de cargadores deben abordar a nivel de componentes. Iniciativas normativas como la AFIR europea están acelerando el despliegue de los cargadores, mientras que las normas de la IEC definen la arquitectura de protección necesaria en el interior de los equipos de recarga. Esto hace que la monitorización de la corriente residual sea una parte cada vez más importante del diseño moderno de los equipos de recarga de vehículos eléctricos (EVSE).

Uno de los principales retos es la corriente residual continua (CC) sin oscilaciones. En un sistema de recarga de CA, la corriente de fallo en CC puede afectar al funcionamiento de la protección contra corriente residual situada aguas arriba. La norma IEC 62955 se refiere específicamente a los dispositivos de detección de corriente residual de corriente continua (RDC-DD) para la recarga de vehículos eléctricos en modo 3 con conexión permanente, mientras que la norma IEC 62752 abarca los dispositivos de control y protección integrados en el cable para la recarga en modo 2. Para los diseñadores de cargadores, la detección fiable de fugas de CA/CC no es, por lo tanto, simplemente una característica adicional, sino que forma parte de la creación de una cadena de seguridad basada en las normas.

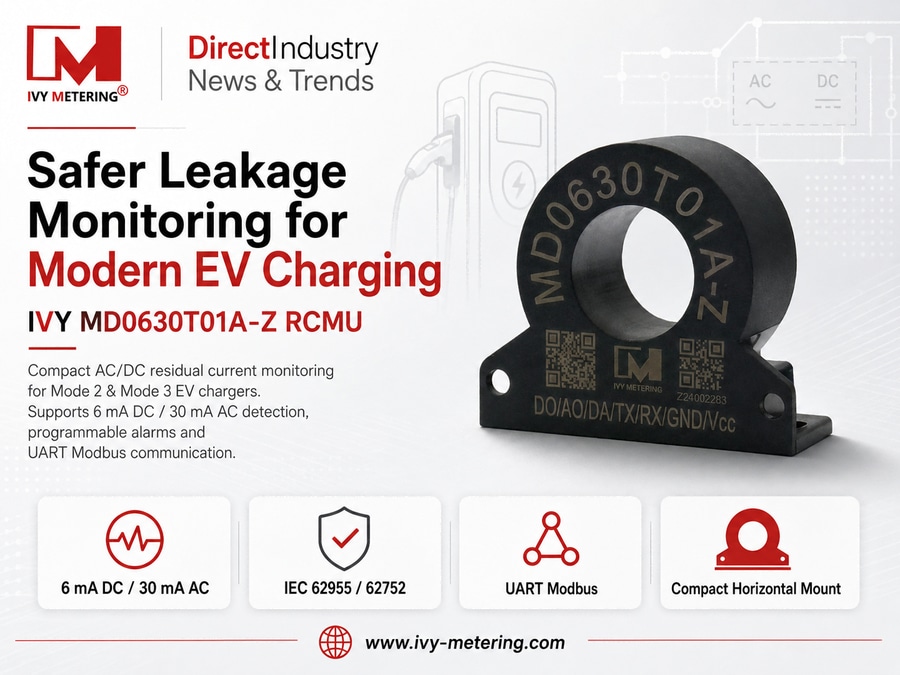

El MD0630T01A-Z de IVY METERING es una unidad compacta de monitorización de corriente residual (RCMU) desarrollada para aplicaciones de recarga de vehículos eléctricos. Supervisa tanto la corriente residual de CA como la de CC, con umbrales de protección típicos de 30 mA en CA y 6 mA en CC. El sensor admite datos legibles de corriente de fuga, valores de alarma programables y múltiples salidas de alarma, lo que ayuda al controlador del cargador a identificar rápidamente condiciones de corriente anómalas.

Diseñado para equipos EVSE compactos, el MD0630T01A-Z utiliza una estructura de montaje horizontal con pines e integra funciones de autovigilancia y prueba. La comunicación UART con protocolo Modbus permite incorporar la información sobre fugas a la lógica de control, el diagnóstico y el sistema de mantenimiento del cargador. IVY cuenta con la certificación según los requisitos de las normas IEC 62955, IEC 62752 e IEC 61851-1, además de la certificación CE-EMC y otras certificaciones de mercado para la serie.

Para los integradores de sistemas, el valor de una RCMU también es de carácter arquitectónico. En lugar de tratar la protección contra fugas como un gran componente independiente, el sensor de monitorización puede funcionar conjuntamente con el controlador EVSE y un relé, un contactor u otro dispositivo de desconexión. La propia RCMU es el elemento de detección y monitorización; la desconexión final la lleva a cabo el sistema de protección del cargador. Este enfoque permite diseños más compactos de cajas de pared y módulos de recarga, al tiempo que ofrece a los ingenieros una mayor flexibilidad en la configuración general de la protección.

El mismo principio de monitorización de corriente residual de CA/CC también puede aplicarse en otros entornos de electrónica de potencia, como inversores fotovoltaicos, sistemas SAI y equipos industriales, en los que es necesario detectar a tiempo fallos de aislamiento y fugas de CC.

A medida que los productos de recarga de vehículos eléctricos se vuelven más pequeños, más inteligentes y más integrados, los componentes de seguridad deben evolucionar en la misma dirección. Con una instalación compacta, detección de corriente residual de CA/CC, alarmas programables y comunicación digital, el IVY MD0630T01A-Z ofrece a los fabricantes de cargadores de vehículos eléctricos un componente básico práctico para equipos de recarga más seguros y mejor conectados.
