Guía del sistema de colector de conmutación automática de gases para aplicaciones industriales, médicas y de alta pureza

{{{sourceTextContent.subTitle}}}

Fabricante de sistemas de distribución con conmutación automática de gas

{{{sourceTextContent.description}}}

Un sistema de colector de conmutación automática de gas es uno de los componentes más críticos de la infraestructura moderna de suministro de gas. Ya sea en la fabricación de semiconductores, en hospitales, laboratorios, instalaciones farmacéuticas, sistemas de corte por láser o líneas de producción industrial, un colector de conmutación automática garantiza un suministro de gas continuo, fiable y seguro sin interrupciones.

Las interrupciones inesperadas en el suministro de gas pueden provocar paradas en la producción, un deterioro de la calidad del producto, daños en los equipos e incluso riesgos para la seguridad. A diferencia de los sistemas de colectores manuales, que requieren que los operarios cambien las bombonas manualmente, los colectores de conmutación automática transfieren de forma fluida el suministro de gas del banco de bombonas principal al banco de reserva una vez que la presión alcanza un valor preestablecido.

Este artículo ofrece una visión general completa de los sistemas de colectores de cambio automático de gas, incluyendo sus principios de funcionamiento, componentes, ventajas, aplicaciones, criterios de selección, características de seguridad y prácticas de mantenimiento.

Los 10 mejores reguladores de presión de gas de pureza ultraalta en la India
Los 10 mejores reguladores de presión de gas de pureza ultraalta en la India
¿Qué es un sistema de colector de conmutación automática de gas?
Un sistema de colector de conmutación automática de gas es una solución de distribución de gas diseñada para cambiar automáticamente el suministro de gas de un banco de cilindros a otro sin interrumpir el flujo de gas aguas abajo.

El sistema consta de dos bancos de cilindros:

Banco de gas principal
Banco de gas de reserva
Cuando el banco principal se agota, el colector transfiere automáticamente el suministro al banco de reserva, manteniendo al mismo tiempo una presión de salida estable.

De este modo, los operadores pueden sustituir los cilindros vacíos del lado agotado sin detener la producción.

Este funcionamiento automático elimina el tiempo de inactividad al tiempo que garantiza un suministro ininterrumpido de gas.

Por qué es importante la conmutación automática
Muchas industrias no pueden permitirse interrupciones en el suministro de gas.

Algunos ejemplos son:

Fabricación de semiconductores
Se requieren continuamente gases de proceso de alta pureza para:

Grabado
CVD
PVD
ALD
Implantación iónica
Limpieza de obleas
Incluso una breve fluctuación de presión puede afectar a la calidad de las obleas y al rendimiento de la producción.

Centros médicos
Los hospitales dependen de un suministro ininterrumpido de:

Oxígeno
Óxido nitroso
Aire médico
Dióxido de carbono
La conmutación automática garantiza la atención continua al paciente.

Producción farmacéutica
Los procesos de fabricación suelen requerir:

Inertización con nitrógeno
Gases de proceso limpios
Entornos estériles
Las interrupciones en el suministro de gas pueden contaminar los productos.

Fabricación industrial
Entre sus aplicaciones se incluyen:

Corte por láser
Soldadura
Tratamiento térmico
Envasado de alimentos
Procesamiento químico
El flujo continuo de gas maximiza la eficiencia de la producción.

Principio de funcionamiento de un colector de conmutación automática
El principio de funcionamiento es sencillo, pero muy fiable.

Paso 1: El banco principal suministra gas
El banco de cilindros principal suministra gas a través de:

Válvulas de aislamiento
Mangueras de alta presión
Válvulas de retención
Reguladores de presión
La presión del gas se reduce hasta la presión de trabajo deseada.

Paso 2: Control de la presión
El regulador de conmutación automática supervisa constantemente la presión de entrada.

A medida que las bombonas se vacían, la presión disminuye gradualmente.

Paso 3: Conmutación automática
Cuando la presión desciende por debajo del punto de conmutación preestablecido, el regulador transfiere automáticamente el suministro al banco de reserva.

La transición se produce sin interrumpir el flujo de gas aguas abajo.

Paso 4: Sustitución de cilindros
Los operarios sustituyen de forma segura los cilindros vacíos del banco agotado.

Los cilindros recién llenados pasan a formar el banco de reserva para el siguiente ciclo de conmutación.

Este proceso alternado garantiza un suministro continuo de gas.

Componentes principales de un colector de conmutación automática
Un sistema completo suele incluir varios componentes críticos.

1. Mangueras de conexión de las bombonas
Las mangueras flexibles de acero inoxidable o revestidas de PTFE conectan las bombonas de gas al colector.

Entre sus características se incluyen:

Resistencia a altas presiones
Resistencia a la corrosión
Sellado hermético
Larga vida útil
2. Válvulas de aislamiento
Cada conexión de bombona incluye válvulas de cierre manuales.

Entre sus funciones se incluyen:

Sustitución de cilindros
Mantenimiento
Aislamiento de emergencia
3. Válvulas de retención
Las válvulas de retención evitan el flujo inverso de gas entre los bancos de cilindros.

Entre sus ventajas se incluyen:

Mayor seguridad
Presión estable
Prevención de la contaminación cruzada
4. Regulador de conmutación automática
El regulador es el corazón del sistema.

Sus funciones incluyen:

Reducción de la presión
Estabilización de la presión
Conmutación automática
Equilibrio del caudal
5. Manómetros
Los manómetros muestran:

Presión de la botella
Presión de salida
Presión de la línea
Los operarios pueden determinar rápidamente el estado de las botellas.

6. Regulador de línea
Los reguladores secundarios mantienen una presión constante aguas abajo, independientemente de los cambios en la presión de la botella.

7. Válvula de alivio
Las válvulas de alivio de presión protegen los equipos aguas abajo contra la sobrepresión.

8. Soporte de montaje
Un robusto bastidor montado en la pared sostiene de forma segura el conjunto del colector.

Tipos de sistemas de colectores de conmutación automática de gas
Las diferentes aplicaciones requieren distintas configuraciones de colectores.

Conmutación automática de una sola etapa
Adecuado para:

Gases industriales
Gases de soldadura
Fabricación en general
Ventajas:

Rentable
Diseño sencillo
Fácil instalación
Conmutación automática de dos etapas
Habitual en:

Laboratorios
Instalaciones de semiconductores
Sistemas de gases médicos
Ventajas:

Mayor estabilidad de la presión
Regulación más precisa
Mayor pureza del gas
Colector de gases de alta pureza
Diseñado específicamente para:

Fábricas de semiconductores
Fabricación farmacéutica
Laboratorios de investigación
Características:

Acero inoxidable 316L
Soldadura orbital
Superficie interna electropulida
Bajo volumen muerto
Tasa de fuga ultrabaja
Montaje en sala limpia
Colector inteligente totalmente automático
Los sistemas avanzados integran:

Control por PLC
Interfaz con pantalla táctil
Monitorización remota
Sistema de alarma
Sensores de presión
Monitorización del caudal
Apto para entornos de la Industria 4.0.

Gases habituales utilizados con sistemas de conmutación automática
Los colectores automáticos son compatibles con numerosos gases.

Gases inertes
Nitrógeno (N₂)
Argón (Ar)
Helio (He)
Aplicaciones:

Purga
Inertización
Procesamiento por láser
Fabricación de semiconductores
Gases médicos
Oxígeno
Óxido nitroso
Aire médico
Dióxido de carbono
Aplicaciones:

Quirófanos
Unidad de cuidados intensivos
Salas de pacientes
Gases especiales
Algunos ejemplos son:

Hidrógeno
Amoníaco
Cloro
Silano
Fosfina
Trifluoruro de boro
Estos gases requieren sistemas de seguridad reforzados.

Gases industriales
Entre los que se incluyen:

CO₂
Acetileno
Propano
Oxígeno
Nitrógeno
Entre sus aplicaciones se incluyen la soldadura y la fabricación de metales.

Ventajas de los sistemas de distribuidor con cambio automático
Suministro ininterrumpido de gas
La principal ventaja es el suministro continuo de gas sin intervención manual.

Mayor seguridad
Los sistemas automáticos reducen la exposición del operario a:

Gases tóxicos
Gases corrosivos
Gases inflamables
Cilindros a alta presión
Mayor productividad
Las líneas de producción siguen funcionando durante la sustitución de los cilindros.

No es necesario detener la producción.

Presión estable
La regulación en dos etapas minimiza las fluctuaciones de la presión de salida.

Una presión estable mejora la uniformidad del proceso.

Reducción de la mano de obra
Se elimina la conmutación manual.

El personal de mantenimiento solo sustituye las botellas vacías.

Mejor aprovechamiento del gas
La conmutación automática permite aprovechar al máximo las botellas antes de su sustitución.

Se minimiza el desperdicio de gas.

Menores costes operativos
Entre las ventajas se incluyen:

Menor tiempo de inactividad
Menores costes de mano de obra
Mayor eficiencia
Menos desperdicio de producto
Aplicaciones de gases de alta pureza
Los sistemas de gases de alta pureza exigen una limpieza superior.

Entre los sectores típicos se incluyen:

Fabricación de semiconductores
Los gases de pureza ultraalta se utilizan para:

Fabricación de obleas
Deposición de películas finas
Grabado por plasma
Procesos de limpieza
Niveles de pureza habituales:

99,999 %
99,9999 %
99,99999 %
Industria farmacéutica
Los colectores automáticos suministran:

Nitrógeno
Oxígeno
Dióxido de carbono
Entre las aplicaciones se incluyen:

Producción estéril
Envasado
Fermentación
Salas blancas
Laboratorios analíticos
Los laboratorios requieren un suministro estable de gases para:

Cromatografía de gases (GC)
ICP-MS
Espectrometría de masas
Espectroscopia de absorción atómica
La estabilidad de la presión afecta directamente a la precisión analítica.

Materiales utilizados en sistemas de alta pureza
La selección de materiales es esencial.

Entre los materiales más comunes se incluyen:

Acero inoxidable 316L
Ventajas:

Resistencia a la corrosión
Alta resistencia
Excelente limpieza
Larga vida útil
Acero inoxidable VIM-VAR
Utilizado en aplicaciones de grado semiconductor que requieren:

Niveles de inclusiones extremadamente bajos
Resistencia superior a la corrosión
Mayor fiabilidad
Juntas de PTFE
Ofrecen una excelente compatibilidad con:

Gases corrosivos
Gases oxidantes
Gases de pureza ultraalta
Características de seguridad importantes
Los sistemas modernos incorporan múltiples mecanismos de seguridad.

Entre ellos se incluyen:

Válvulas de alivio de presión
Válvulas de exceso de caudal
Válvulas de retención
Detección de fugas
Detectores de gas
Válvulas de cierre de emergencia
Tuberías de ventilación
Alarmas de presión
Estas características reducen significativamente los riesgos operativos.

Buenas prácticas de instalación
Una instalación adecuada garantiza un rendimiento óptimo.

Entre las recomendaciones se incluyen:

Instalar en un lugar bien ventilado.
Fijar las botellas con dispositivos de sujeción homologados.
Cumplir la normativa local de seguridad sobre gases.
Evitar vibraciones excesivas.
Etiquetar claramente todas las tuberías de gas.
Realizar pruebas de fugas con helio antes de la puesta en servicio.
Verificar los ajustes de presión antes de la puesta en marcha.
Instalar sistemas de detección de gas en los lugares donde se utilicen gases peligrosos.
Mantenimiento rutinario
El mantenimiento periódico prolonga la vida útil del sistema.

Calendario de inspección recomendado:

Diario
Comprobar los manómetros.
Confirmar la presión de salida.
Inspeccionar las alarmas.
Semanal
Inspeccionar las mangueras.
Comprobar que no haya fugas.
Verificar el funcionamiento del regulador.
Mensualmente
Inspeccionar las válvulas.
Limpiar las superficies externas.
Probar la conmutación automática.
Anualmente
Sustituir las juntas desgastadas.
Calibrar los reguladores de presión.
Realizar pruebas exhaustivas de fugas.
Verificar el funcionamiento de la válvula de seguridad.
El mantenimiento preventivo minimiza los fallos inesperados.

Cómo elegir el sistema de colector de conmutación automática de gas adecuado
Antes de la compra, deben evaluarse varios factores.

Tipo de gas
Los diferentes gases requieren materiales y tecnologías de sellado compatibles.

Pureza del gas
Las aplicaciones de alta pureza requieren componentes de acero inoxidable electropulido con índices de fuga ultrabajos.

Caudal
Calcule la demanda máxima del proceso para dimensionar correctamente los reguladores y las tuberías.

Presión de funcionamiento
Seleccione componentes con rangos de presión adecuados tanto para las condiciones de entrada como de salida.

Número de cilindros
Los sistemas están disponibles en configuraciones que van desde:

2 cilindros
4 cilindros
8 cilindros
12 cilindros
16 cilindros
Bancos multicilindros a medida
Requisitos de automatización
Considere si su instalación requiere:

Integración con PLC
Monitorización remota
Pantalla digital de presión
Notificaciones de alarma
Compatibilidad con SCADA
Normas de cumplimiento
Asegúrese de que el sistema cumple con las normas industriales aplicables, tales como:

Requisitos de gestión de calidad de la ISO
Directrices de la CGA (Asociación de Gases Comprimidos)
Códigos de seguridad de la NFPA
Marcado CE, cuando proceda
Normativas locales sobre gases médicos o industriales
Tendencias futuras en la tecnología de colectores de gas
A medida que la fabricación se vuelve cada vez más automatizada y conectada, los sistemas de suministro de gas están evolucionando para cumplir con estándares más exigentes de eficiencia, fiabilidad e inteligencia.

Entre las tendencias emergentes se incluyen:

Monitorización inteligente: los sensores integrados realizan un seguimiento continuo de la presión, el caudal, la temperatura y el consumo de gas, lo que permite una visibilidad en tiempo real.
Mantenimiento predictivo: el análisis de datos permite identificar desviaciones en el rendimiento y predecir el desgaste de los componentes antes de que se produzcan fallos, lo que reduce el tiempo de inactividad no planificado.
Conectividad remota: las plataformas Ethernet, Modbus y del Internet de las Cosas Industrial (IIoT) permiten a los ingenieros supervisar y controlar los sistemas de colectores desde salas de control centralizadas.
Registro automático de datos: Los registros digitales de presión, alarmas y cambios de cilindro facilitan la trazabilidad y el cumplimiento normativo en las industrias farmacéutica y de semiconductores.
Diagnósticos de seguridad mejorados: Los sistemas avanzados pueden detectar automáticamente fugas, caídas de presión anómalas y fallos en las válvulas, activando alarmas o paradas de emergencia cuando sea necesario.
Control de presión energéticamente eficiente: Los nuevos diseños de reguladores mejoran la estabilidad de la presión al tiempo que reducen las pérdidas de gas, lo que contribuye a reducir los costes operativos y a alcanzar los objetivos de sostenibilidad.
Estas innovaciones ayudan a las instalaciones a mejorar la eficiencia operativa, reducir los costes de mantenimiento y apoyar la transformación digital de la gestión de gases industriales.

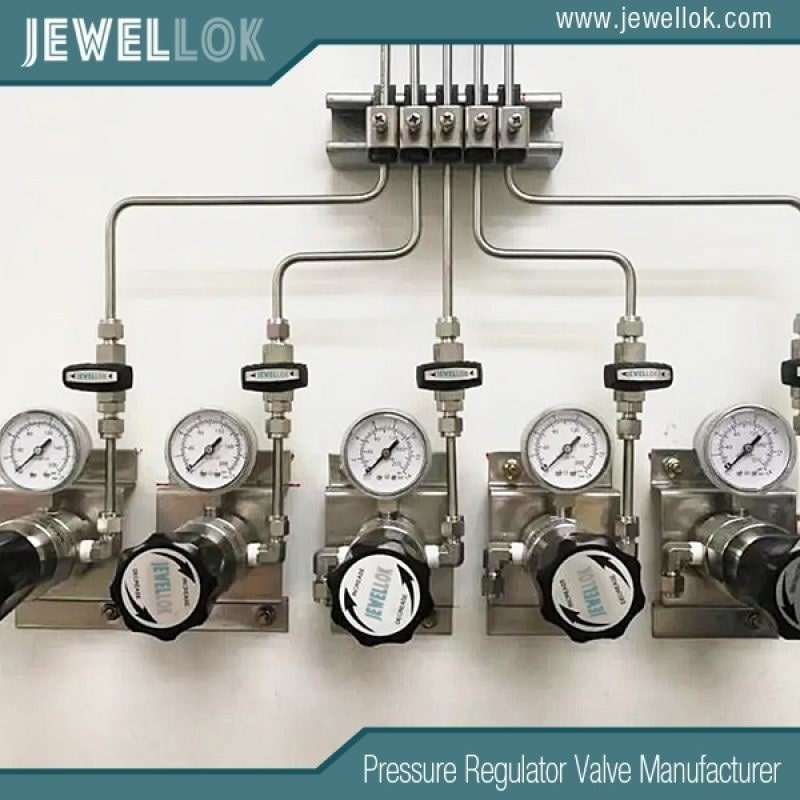

Fabricante y proveedor de sistemas de suministro de gases y productos químicos de pureza ultraalta (UHP)
Fabricante y proveedor de sistemas de suministro de gases y productos químicos de pureza ultraalta (UHP)
Conclusión
Un sistema de colector de conmutación automática de gases es una solución esencial para cualquier instalación que requiera un suministro de gas fiable e ininterrumpido. Al alternar automáticamente entre los bancos de cilindros principales y de reserva, estos sistemas eliminan las interrupciones en la producción, mejoran la seguridad, reducen las necesidades de mano de obra y mantienen una presión de salida constante.

Desde hospitales y laboratorios de investigación hasta plantas de fabricación de semiconductores, fábricas farmacéuticas e instalaciones de procesamiento industrial, los sistemas de distribución con conmutación automática desempeñan un papel fundamental a la hora de garantizar un suministro fiable de gas. La selección del sistema adecuado implica un análisis minucioso del tipo de gas, el nivel de pureza, los requisitos de caudal, la presión de funcionamiento, los materiales de construcción, las capacidades de automatización y el cumplimiento de las normas del sector.

A medida que avanzan las tecnologías de monitorización inteligente, mantenimiento predictivo e IIoT, los sistemas de colectores de conmutación automática se están volviendo más inteligentes, eficientes y fáciles de gestionar. Invertir en un sistema de colectores de alta calidad no solo protege las operaciones críticas, sino que también mejora la productividad, la calidad del producto y la fiabilidad operativa a largo plazo en una amplia gama de aplicaciones industriales, médicas y de gases de alta pureza.

Para obtener más información sobre cómo elegir el regulador de CO₂ de pureza ultraalta adecuado para su laboratorio e investigación, puede visitar la página web de Jewellok en https://www.jewellok.com/product-category/chemical-delivery-system/.
