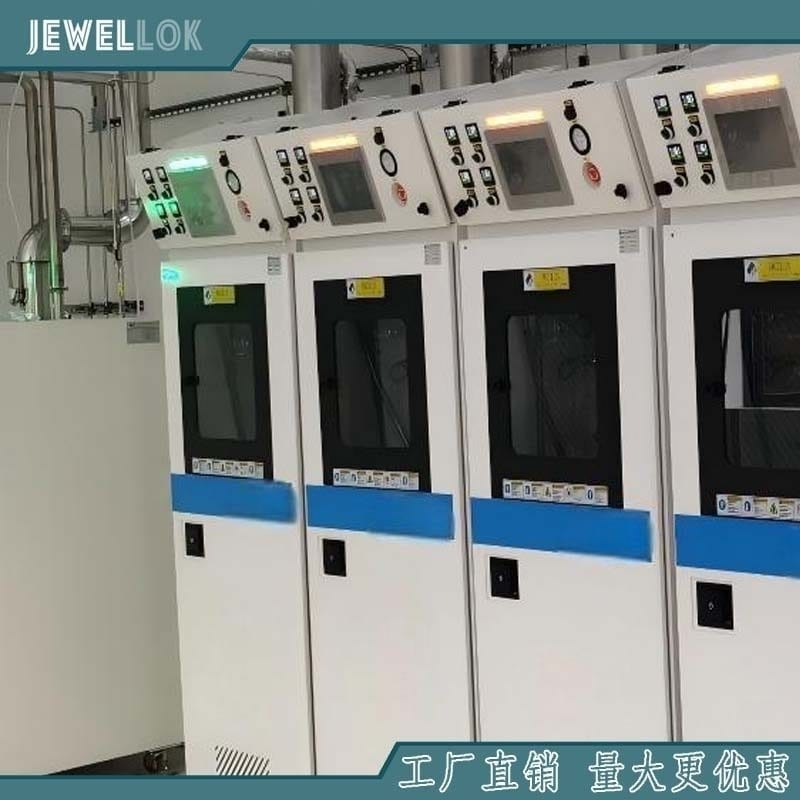

Unidad de dosificación de productos químicos (CDU) para sistemas de suministro de productos químicos de alta pureza en la fabricación de semiconductores

{{{sourceTextContent.subTitle}}}

Unidad de dosificación de productos químicos (CDU) para sistemas de suministro de productos químicos de alta pureza en la fabricación de semiconductores

{{{sourceTextContent.description}}}

A medida que la tecnología de semiconductores sigue avanzando hacia nodos de proceso cada vez más pequeños, como los de 5 nm, 3 nm y más allá, los procesos de fabricación exigen un control cada vez más riguroso de la pureza química, la estabilidad del flujo y la prevención de la contaminación. Los productos químicos de alta pureza, entre los que se incluyen el ácido sulfúrico (H₂SO₄), el ácido fluorhídrico (HF), el ácido clorhídrico (HCl), el ácido nítrico (HNO₃), el hidróxido de amonio (NH₄OH), el peróxido de hidrógeno (H₂O₂), el hidróxido de tetrametilamonio (TMAH) y diversos disolventes desempeñan un papel fundamental en la limpieza de obleas, la fotolitografía, el grabado húmedo, la planarización químico-mecánica (CMP) y el encapsulado avanzado.

Una unidad de dosificación de productos químicos (CDU) es uno de los componentes más importantes de un sistema de suministro de productos químicos para semiconductores. Proporciona un almacenamiento, filtración, presurización, monitorización y distribución precisos de productos químicos de pureza ultraalta desde los tanques de almacenamiento a granel hasta las herramientas de fabricación, al tiempo que mantiene los más altos estándares de limpieza.

Las CDU modernas están diseñadas para suministrar productos químicos de forma segura, precisa y continua, garantizando una producción estable de semiconductores con un tiempo de inactividad mínimo y un aprovechamiento máximo de los productos químicos.

¿Qué es una unidad de dispensación de productos químicos?
Una unidad de dispensación de productos químicos (CDU) es un sistema automatizado de gestión de productos químicos encargado de transferir productos químicos de alta pureza desde los tanques de almacenamiento hasta los equipos de proceso de semiconductores en condiciones controladas con precisión.

A diferencia de los sistemas industriales convencionales de transferencia de productos químicos, las CDU para semiconductores deben garantizar:

Pureza química ultraalta
Contaminación por partículas nula
Suministro de productos químicos sin burbujas
Presión y caudal estables
Monitorización continua
Protección de seguridad automática
Trazabilidad completa de la producción
La CDU actúa como interfaz entre el sistema central de distribución de productos químicos y las distintas herramientas de fabricación de semiconductores.

Por qué la fabricación de semiconductores requiere sistemas CDU
La fabricación de semiconductores es extremadamente sensible a la contaminación.

Incluso partículas menores de 0,1 μm o trazas de iones metálicos medidas en partes por billón (ppt) pueden reducir el rendimiento de las obleas.

Sin una CDU de alta calidad, los fabricantes pueden sufrir:

Defectos en las obleas
Contaminación por partículas
Variación en la concentración de los productos químicos
Inestabilidad del caudal
Corrosión de los equipos
Interrupción de la producción
Aumento de los residuos químicos
Por lo tanto, las fábricas de semiconductores confían en sistemas CDU totalmente automatizados para mantener una calidad constante de los productos químicos a lo largo de todo el proceso de producción.

Arquitectura típica de una CDU
Una unidad de dispensación de productos químicos para semiconductores suele constar de varios módulos integrados.

1. Módulo de almacenamiento de productos químicos
Los productos químicos de alta pureza se almacenan en depósitos especialmente diseñados, fabricados con materiales resistentes a la corrosión, tales como:

PFA
PTFE
PVDF
HDPE
Cuarzo
Acero inoxidable 316L electropulido (para productos químicos compatibles)
Los depósitos de almacenamiento incluyen:

Sensores de nivel
Sensores de temperatura
Sistemas de ventilación
Protección contra desbordamientos
Contención secundaria
2. Bombas de transferencia de productos químicos
Se seleccionan diferentes tecnologías de bombeo en función de las características de los productos químicos.

Entre los tipos de bombas más comunes se incluyen:

Bombas de diafragma neumáticas
Bombas de accionamiento magnético
Bombas de fuelle
Bombas de doble diafragma
Bombas dosificadoras de precisión
Las bombas deben garantizar:

Baja pulsación
Trasvase sin burbujas
Presión estable
Alta compatibilidad química
3. Sistema de filtración de alta pureza
La filtración es fundamental antes de que los productos químicos lleguen a las herramientas de proceso.

Las etapas de filtración típicas incluyen:

Prefiltro de 1 μm
Filtro de 0,2 μm
Filtro ultrafino de 0,05 μm
Para procesos avanzados de semiconductores, los filtros en el punto de uso (POU) pueden eliminar partículas de hasta el orden de los nanómetros.

4. Módulo de control de caudal
El control de caudal garantiza que cada equipo de proceso reciba los productos químicos al caudal requerido.

Los componentes incluyen:

Caudalímetros
Controladores de caudal másico
Reguladores de presión
Válvulas de control
Válvulas de retención
Válvulas de aguja
La estabilidad del caudal influye directamente en la consistencia del proceso de las obleas.

5. Sistema de control de presión
La presión de los productos químicos debe mantenerse estable a pesar de las variaciones en la demanda del proceso.

El módulo de control de presión incluye:

Transmisores de presión
Sensores de presión
Reguladores automáticos de presión
Válvulas de alivio
Presostatos
Una presión de salida estable minimiza la variación del proceso en las líneas de producción.

6. Sistema de monitorización de productos químicos
Los sistemas CDU modernos monitorizan continuamente:

Nivel del depósito
Temperatura
Presión
Caudal
Fugas de productos químicos
Estado de las bombas
Presión diferencial de los filtros
Los datos se transmiten a los sistemas de control de la fábrica a través de protocolos de comunicación industriales.

7. Armario de control PLC
La CDU se controla mediante un controlador lógico programable (PLC) integrado con una interfaz hombre-máquina (HMI) con pantalla táctil.

Entre las funciones típicas se incluyen:

Funcionamiento automático
Funcionamiento manual
Gestión de alarmas
Control de recetas
Registro de lotes
Monitorización remota
Recordatorios de mantenimiento preventivo
La integración con plataformas MES y SCADA permite la monitorización centralizada y la trazabilidad de la producción.

Características clave de las unidades de dosificación de productos químicos para semiconductores
Diseño de pureza ultraalta
Todos los componentes en contacto con el producto se fabrican con materiales de grado semiconductor.

La rugosidad de la superficie se controla cuidadosamente para minimizar la generación de partículas.

Se minimiza el volumen muerto dentro de las tuberías para evitar la acumulación de residuos químicos.

Rellenado automático de productos químicos
Cuando los niveles de productos químicos caen por debajo de los límites preestablecidos, la CDU se rellena automáticamente desde los tanques de almacenamiento a granel.

Las ventajas incluyen:

Producción continua
Menor intervención del operador
Mayor seguridad
Menor riesgo de contaminación
Suministro de productos químicos sin burbujas
Las burbujas de gas pueden provocar errores de dosificación y defectos en el proceso.

Por ello, las CDU incorporan:

Cámaras de desgasificación
Sistemas de eliminación de aire
Tuberías de flujo suave
Selección optimizada de bombas
El suministro sin burbujas mejora la uniformidad de las obleas.

Dosificación precisa de productos químicos
Las herramientas modernas para semiconductores requieren una dosificación de productos químicos extremadamente precisa.

La precisión típica de dosificación alcanza:

±1 %
±0,5 %
Mejor que ±0,2 % para aplicaciones avanzadas
Este nivel de precisión reduce el consumo de productos químicos al tiempo que mejora la repetibilidad del proceso.

Compatibilidad química
Los distintos productos químicos requieren diferentes materiales de construcción.

Algunos ejemplos son:

Ácido fluorhídrico (HF)

PFA
PTFE
PVDF
Ácido sulfúrico

Cuarzo
PTFE
PFA
Peróxido de hidrógeno

PFA de alta pureza
PVDF
Disolventes para fotorresinas

Acero inoxidable
Tubos de fluoropolímero
La compatibilidad de los materiales prolonga significativamente la vida útil del sistema.

Características de seguridad
La manipulación de productos químicos en las fábricas de semiconductores implica el uso de líquidos corrosivos, tóxicos, oxidantes e inflamables.

Los sistemas CDU modernos incorporan múltiples mecanismos de protección.

Entre ellos se incluyen:

Sensores de detección de fugas
Parada de emergencia (ESD)
Aislamiento automático de válvulas
Protección contra desbordamientos
Dispositivos de alivio de presión
Contención secundaria
Interfaces de ventilación de extracción
Integración de alarmas contra incendios
Estas características protegen al personal, los equipos y los entornos de sala limpia.

Aplicaciones en la fabricación de semiconductores
Las unidades de dosificación de productos químicos se utilizan ampliamente en toda la producción de semiconductores.

Entre las aplicaciones típicas se incluyen:

Limpieza de obleas
Suministro de:

Productos químicos SC-1
Productos químicos SC-2
HF diluido
Mezclas de agua desionizada
Grabado húmedo
Suministro preciso de:

Ácido fluorhídrico
Ácido nítrico
Ácido clorhídrico
Grabado de óxido tamponado (BOE)
Fotolitografía
Suministro de:

Fotoresinas
Reveladores
Eliminadores de rebordes
Disolventes
Proceso CMP
Suministro de:

Pasta de CMP
Oxidantes
Productos químicos de limpieza
El suministro estable de la pasta influye directamente en la planitud de la oblea.

Empaquetado avanzado
Las CDU suministran productos químicos utilizados en:

Formación de protuberancias
Capa de redistribución (RDL)
Empaquetado a nivel de oblea
Procesamiento de TSV
Ventajas de los sistemas CDU automatizados
Sustituir la manipulación manual de productos químicos por sistemas CDU automatizados ofrece numerosas ventajas.

Mejor rendimiento del producto
El suministro estable de productos químicos minimiza la variación del proceso y aumenta el rendimiento de las obleas.

Mayor pureza de los productos químicos
Los sistemas totalmente cerrados reducen la contaminación atmosférica.

Menores costes operativos
La automatización disminuye las necesidades de mano de obra y reduce los residuos químicos.

Mayor tiempo de actividad de los equipos
La supervisión continua permite realizar un mantenimiento predictivo antes de que se produzcan fallos.

Mayor eficiencia en la producción
El cambio automático de productos químicos elimina las interrupciones en la producción durante las operaciones de rellenado.

Mejor protección medioambiental
La prevención de fugas y la utilización optimizada de los productos químicos reducen la generación de residuos peligrosos.

Tendencias futuras en la tecnología CDU
La industria de los semiconductores está adoptando rápidamente la fabricación inteligente.

Las futuras unidades de dosificación de productos químicos están evolucionando hacia:

Integración con la Industria 4.0
La comunicación en tiempo real con los sistemas de gestión de la fábrica permite la planificación predictiva de la producción y el diagnóstico remoto.

Mantenimiento predictivo basado en IA
La inteligencia artificial analiza el rendimiento de las bombas, las tendencias de presión y los datos de los sensores para predecir fallos en los componentes antes de que se produzcan.

Tecnología de gemelos digitales
Los modelos virtuales de las CDU simulan el rendimiento del sistema, optimizan los programas de mantenimiento y reducen el tiempo de puesta en marcha.

Conectividad IoT
Los sistemas de CDU conectados a la nube ofrecen supervisión remota, análisis de rendimiento y gestión centralizada en múltiples instalaciones de fabricación.

Funcionamiento energéticamente eficiente
Las bombas de velocidad variable, la regulación inteligente de la presión y el control optimizado del caudal reducen el consumo energético al tiempo que mantienen la estabilidad del proceso.

Diseño modular
Las plataformas modulares estandarizadas simplifican la instalación, la ampliación y el mantenimiento, lo que reduce el coste total de propiedad.

Selección del proveedor adecuado de unidades de dosificación de productos químicos
Elegir al proveedor adecuado de CDU es esencial para el éxito a largo plazo de la fabricación.

Entre los criterios clave de evaluación se incluyen:

Experiencia en sistemas de suministro de productos químicos para semiconductores
Capacidad de fabricación de alta pureza
Cumplimiento de las normas SEMI y de salas blancas
Ingeniería a medida y soporte OEM
Experiencia avanzada en PLC y automatización
Diseño de seguridad integral
Soporte técnico global
Servicio posventa fiable
Disponibilidad de pruebas de validación y de aceptación en fábrica (FAT)
Un proveedor de confianza también debe proporcionar una integración completa del sistema, incluyendo armarios para productos químicos, tanques de almacenamiento, módulos de filtración, tuberías de distribución, software de monitorización y servicios de puesta en marcha.

Regulador de presión frente a válvula de alivio de presión
Regulador de presión frente a válvula de alivio de presión
Conclusión
A medida que la fabricación de semiconductores sigue avanzando hacia nodos tecnológicos más avanzados, la demanda de sistemas de suministro de productos químicos más limpios, seguros e inteligentes no deja de crecer. La unidad de dosificación de productos químicos (CDU) se ha convertido en una parte indispensable de las modernas instalaciones de fabricación de semiconductores, ya que garantiza la transferencia de productos químicos de pureza ultraalta, una dosificación precisa, el control de la contaminación y la gestión automatizada de los procesos.

Equipados con filtración avanzada, control inteligente mediante PLC, regulación de caudal de alta precisión, monitorización en tiempo real y protección de seguridad integral, los sistemas CDU modernos ayudan a los fabricantes de semiconductores a lograr un mayor rendimiento de las obleas, menores costes operativos, una mayor eficiencia en la producción y un mejor cumplimiento de la normativa medioambiental. Invertir en una unidad de dosificación de productos químicos de alto rendimiento es, por lo tanto, un paso fundamental para crear operaciones de fabricación de semiconductores fiables y preparadas para el futuro, capaces de satisfacer los requisitos cada vez más exigentes de la microelectrónica de próxima generación.
