Introducción
A medida que la tecnología de semiconductores avanza hacia nodos de proceso cada vez más pequeños, mayores rendimientos de las obleas y una mayor precisión en la fabricación, la demanda de sistemas de suministro de gases de pureza ultraalta (UHP) sigue creciendo. Entre estos sistemas, las cabinas de gases de pureza ultraalta constituyen el principal equipo de seguridad y control de procesos para el suministro de gases de proceso peligrosos, tóxicos, corrosivos y de alta pureza utilizados en los procesos de deposición química en fase de vapor (CVD) y de grabado de semiconductores.

Las modernas fábricas de semiconductores requieren sistemas de suministro de gases que no solo garanticen la seguridad del operador, sino que también mantengan niveles de pureza de los gases medidos en partes por mil millones (ppb). Incluso una contaminación microscópica puede provocar defectos en las obleas, una reducción del rendimiento o el tiempo de inactividad de los equipos.

Este artículo analiza el diseño, los principios de funcionamiento, los componentes clave, las características de seguridad, la selección de materiales y los criterios de selección de los armarios de gases de pureza ultraalta para aplicaciones de CVD y grabado.

Reguladores de oxígeno de alto volumen y alta presión
Reguladores de oxígeno de alto volumen y alta presión

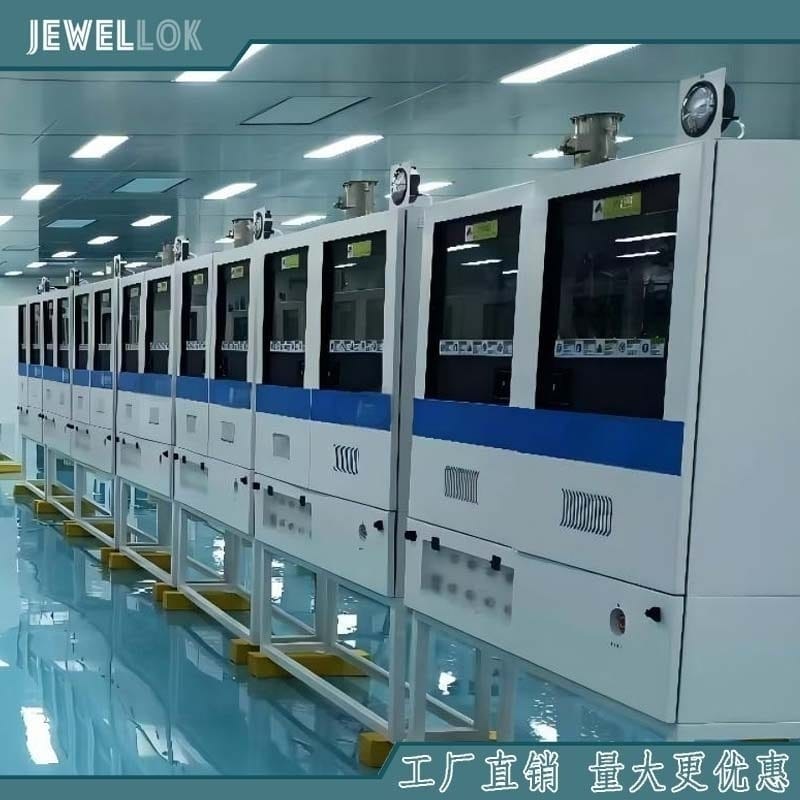

¿Qué es un armario de gases de pureza ultraalta?
Un armario de gases de pureza ultraalta es un sistema de suministro de gases totalmente cerrado, diseñado para almacenar, supervisar, regular y distribuir de forma segura gases de proceso especializados desde cilindros de alta presión hasta los equipos de fabricación de semiconductores.

El armario aísla los gases peligrosos al tiempo que proporciona control automático de la presión, detección de fugas, parada de emergencia, supervisión de gases y comunicación con el sistema de automatización de la fábrica.

Entre los gases más habituales se incluyen:

Silano (SiH₄)
Amoníaco (NH₃)
Hidrógeno (H₂)
Nitrógeno (N₂)
Oxígeno (O₂)
Helio (He)
Argón (Ar)
Cloro (Cl₂)
Cloruro de hidrógeno (HCl)
Tricloruro de boro (BCl₃)
Hexafluoruro de tungsteno (WF₆)
Hexafluoruro de azufre (SF₆)
Trifluoruro de nitrógeno (NF₃)
Tetrafluoruro de carbono (CF₄)
Estos gases son esenciales para los procesos de deposición de películas finas, grabado por plasma, limpieza de cámaras, oxidación, dopaje y pasivación.

Importancia de los armarios de gases UHP en los procesos CVD
La deposición química en fase de vapor (CVD) es uno de los procesos de fabricación más críticos en la producción de semiconductores.

Durante el proceso CVD, los precursores gaseosos reaccionan sobre la superficie de la oblea para depositar películas extremadamente finas.

Algunos ejemplos son:

Nitruro de silicio
Óxido de silicio
Silicio policristalino
Tungsteno
Nitruro de titanio
Dado que el espesor de la película puede ser de tan solo varios nanómetros, la pureza del gas influye directamente en:

La uniformidad de la película
El rendimiento eléctrico
Los defectos superficiales
La generación de partículas
La repetibilidad del proceso
Los armarios de gas de pureza ultraalta garantizan una presión de gas estable, un control preciso del caudal y un suministro libre de contaminación durante todo el proceso.

Papel en los procesos de grabado de semiconductores
El grabado por plasma seco elimina los materiales no deseados de la superficie de las obleas mediante gases de proceso reactivos.

Entre los gases de grabado más comunes se incluyen:

CF₄
SF₆
NF₃
Cl₂
HBr
BCl₃
CHF₃
C₂F₆
Estos gases suelen ser tóxicos, corrosivos o altamente reactivos.

Los armarios de gas proporcionan:

Almacenamiento seguro de las botellas
Conmutación automática de gases
Regulación continua de la presión
Aislamiento de emergencia del gas
Monitorización integrada de fugas
Gestión del ciclo de purga
El suministro fiable de gas garantiza unas características de plasma uniformes y mejora la precisión del perfil de grabado.

Componentes principales de un armario de gases de ultra alta pureza
Un armario de gases de grado semiconductor integra múltiples componentes de precisión en un único sistema inteligente.

1. Conjunto de conexión de cilindros
La conexión de los cilindros utiliza tubos de acero inoxidable soldados orbitalmente y racores con junta metálica de sellado frontal para eliminar posibles vías de fuga.

Entre sus características típicas se incluyen:

Racores VCR
Conexiones para cilindros CGA
Tubos flexibles
Válvulas de aislamiento de alta presión
2. Reguladores de presión de alta pureza
Los reguladores de presión reducen la presión del cilindro hasta la presión de proceso, manteniendo al mismo tiempo una estabilidad excepcional.

Los reguladores de alto rendimiento proporcionan:

Baja caída de presión
Baja pérdida de presión
Volumen interno mínimo
Alta precisión de caudal
Excelente repetibilidad de la presión
3. Válvulas de diafragma neumáticas
Los armarios de gases para semiconductores suelen utilizar válvulas de diafragma de accionamiento neumático para el funcionamiento automático.

Entre sus ventajas se incluyen:

Fugas ultrabajas
Respuesta rápida
Larga vida útil
Alta resistencia a la corrosión
Cierre hermético
Las válvulas de diafragma metálicas son las preferidas para aplicaciones de pureza ultraalta.

4. Controladores de caudal másico (opcionales)
Algunos armarios de gases integran controladores de caudal másico (MFC) para regular con precisión el caudal de gas antes de que entre en el equipo de proceso.

Entre sus ventajas se incluyen:

Alta precisión
Control automático de recetas
Comunicación digital
Parámetros de proceso estables
5. Sistema de purga
Antes de sustituir las botellas, los sistemas de purga eliminan los gases peligrosos residuales utilizando nitrógeno u otros gases inertes.

Entre los métodos de purga habituales se incluyen:

Purga al vacío
Purga a presión
Secuencia automática de purga
Una purga eficaz reduce la contaminación al tiempo que mejora la seguridad durante el mantenimiento.

6. Detección de fugas de gas
Los detectores de gas supervisan continuamente el interior de los armarios en busca de fugas de gases peligrosos.

Dependiendo del gas de proceso, los sensores pueden detectar:

Silano
Hidrógeno
Cloro
HCl
NH₃
Gases tóxicos
Deficiencia de oxígeno
La detección de fugas activa inmediatamente los procedimientos de parada de emergencia.

7. Sistema de control PLC
Las cabinas de gas modernas incorporan automatización basada en PLC con una interfaz hombre-máquina (HMI) de pantalla táctil.

El sistema de control gestiona:

Secuenciación de válvulas
Monitorización de la presión
Operaciones de purga
Gestión de alarmas
Registro de datos
Diagnóstico remoto
Comunicación con la planta
Los protocolos suelen incluir:

Ethernet/IP
Modbus TCP
Profinet
DeviceNet
SECS/GEM
Selección de materiales para cabinas de gas UHP
La pureza del material determina directamente la pureza del gas.

Entre los materiales habituales se incluyen:

Acero inoxidable 316L VIM-VAR
El acero inoxidable fundido por inducción al vacío / refundido por arco al vacío (VIM-VAR) ofrece:

Resistencia superior a la corrosión
Bajo contenido en azufre
Excelente soldabilidad
Reducción de la generación de partículas
Mejor acabado superficial
Tubos electropulidos
El electropulido elimina las imperfecciones microscópicas de la superficie.

Entre sus ventajas se incluyen:

Menor desprendimiento de partículas
Menor adsorción de humedad
Mayor resistencia a la corrosión
Limpieza más sencilla
Rugosidad superficial típica:

Ra ≤ 10 μin (0,25 μm)

Los sistemas de gama alta pueden alcanzar:

Ra ≤ 5 μin.

Diafragmas metálicos
Las válvulas de diafragma de alto rendimiento suelen utilizar:

Aleaciones de cobalto
Hastelloy
Aleaciones de níquel
Estos materiales resisten los gases agresivos de los semiconductores y mantienen una larga vida útil.

Características de seguridad
La seguridad sigue siendo el objetivo principal de cualquier armario de gases.

Entre los sistemas de seguridad clave se incluyen:

Apagado automático
Si se producen condiciones anómalas, el PLC cierra automáticamente las válvulas de aislamiento.

Las condiciones de apagado incluyen:

Fuga de gas
Temperatura elevada
Alarma de incendio
Corte de corriente
Desviación de presión
Parada de emergencia
Sistema de ventilación
La ventilación de extracción continua evita la acumulación de gases peligrosos en el interior del armario.

El caudal típico oscila entre:

200–500 CFM

dependiendo del tamaño del armario y del tipo de gas.

Protección contra incendios
Muchos sistemas incluyen:

Sensores térmicos
Detección de incendios
Interfaces de extinción automática
Construcción del armario resistente al fuego
Botón de parada de emergencia
Los botones de parada de emergencia, fácilmente accesibles, aíslan inmediatamente el suministro de gas en caso de emergencia.

Protección por enclavamiento
Los enclavamientos evitan operaciones inseguras como:

Abrir las puertas de la cabina mientras fluye el gas
Sustituir cilindros antes de que finalice la purga
Iniciar procesos con presión anómala
Cabinas de gas de un solo cilindro frente a las de dos cilindros
Cabinas de un solo cilindro
Ventajas:

Menor coste
Ocupación compacta
Mantenimiento sencillo
Adecuados para:

Laboratorios de investigación
Producción piloto
Fabricación de bajo volumen
Armarios de doble cilindro
Los sistemas de doble cilindro permiten el cambio automático de cilindros.

Entre sus ventajas se incluyen:

Suministro continuo de gas
Sin interrupciones en la producción
Mayor tiempo de actividad de los equipos
Mayor productividad
Estos sistemas se utilizan ampliamente en fábricas de semiconductores que funcionan las 24 horas del día, los 7 días de la semana.

Aplicaciones típicas en el sector de los semiconductores
Las cabinas de gas de pureza ultraalta se utilizan ampliamente en:

LPCVD
Deposición química en fase de vapor a baja presión

PECVD
Deposición química en fase de vapor asistida por plasma

ALD
Deposición de capas atómicas

Grabado por plasma seco
Grabado iónico reactivo (RIE)

Hornos de oxidación
Hornos de difusión
Implantación iónica
Sistemas de limpieza de obleas
Epitaxia
Fabricación de OLED
Producción de LED
Fabricación de MEMS
Fabricación fotovoltaica
Ventajas de los armarios inteligentes para gases de pureza ultraalta (UHP)
Los fabricantes modernos de semiconductores optan cada vez más por armarios de gas totalmente automatizados, ya que ofrecen importantes ventajas operativas.

Entre las principales ventajas se incluyen:

Pureza ultraalta del gas
Funcionamiento totalmente automatizado
Reducción de los errores humanos
Mejor rendimiento de las obleas
Mayor consistencia del proceso
Producción continua
Mayor seguridad para el operador
Diagnóstico en tiempo real
Menores costes de mantenimiento
Integración en la fábrica inteligente
Capacidad de mantenimiento predictivo
Compatibilidad con la supervisión remota
Estas ventajas contribuyen directamente a una mayor utilización de los equipos y a unos menores costes generales de fabricación.

Selección del proveedor adecuado de armarios de gas
Elegir al proveedor adecuado es fundamental para garantizar la fiabilidad a largo plazo y el cumplimiento normativo.

Los criterios clave de evaluación incluyen:

Experiencia en el sector de los semiconductores
Cumplimiento de las normas SEMI
Componentes UHP de alta calidad
Capacidad de soldadura orbital de precisión
Pruebas de fugas de helio
Pruebas de aceptación en fábrica (FAT)
Documentación completa
Asistencia técnica global
Capacidades de ingeniería a medida
Rápida disponibilidad de piezas de recambio
Los fabricantes también deben ofrecer soluciones personalizadas basadas en gases de proceso específicos, diseños de salas blancas y requisitos de automatización.

Tendencias de desarrollo futuro
La próxima generación de fábricas de semiconductores exige aún más inteligencia y automatización.

Entre las tendencias emergentes se incluyen:

Mantenimiento predictivo asistido por IA
Conectividad del IoT industrial
Tecnología de gemelos digitales
Monitorización de equipos basada en la nube
Análisis inteligente del consumo de gas
Diagnóstico remoto
Mantenimiento preventivo automatizado
Diseños de armarios energéticamente eficientes
Ciberseguridad mejorada
Integración con los sistemas de fabricación de la Industria 4.0
A medida que los procesos de semiconductores sigan evolucionando por debajo del nodo tecnológico de 2 nm, los sistemas de suministro de gas requerirán un control aún más estricto de la pureza, la estabilidad de la presión y la prevención de la contaminación.

Reguladores de oxígeno de alto volumen y alta presión
Reguladores de oxígeno de alto volumen y alta presión
Conclusión
Los armarios de gases de pureza ultraalta son componentes indispensables de la fabricación moderna de semiconductores, especialmente en los procesos de deposición química en fase de vapor (CVD) y de grabado por plasma. Al combinar una regulación avanzada de la presión, un suministro de gas libre de contaminación, una automatización inteligente y una protección de seguridad integral, estos sistemas garantizan un suministro estable y fiable de gases especiales que influyen directamente en la calidad de las obleas y en el rendimiento de la producción.

Desde tuberías de acero inoxidable 316L electropulido y válvulas de diafragma de precisión hasta sistemas de control basados en PLC y secuencias de purga automáticas, cada aspecto de un armario de gases de pureza ultraalta está diseñado para cumplir los estrictos requisitos de limpieza y seguridad de las fábricas avanzadas de semiconductores.

A medida que las tecnologías de fabricación de chips siguen avanzando hacia geometrías más pequeñas y ventanas de proceso más exigentes, invertir en armarios de gases de pureza ultraalta de alto rendimiento es esencial para maximizar el tiempo de actividad de los equipos, garantizar la seguridad de los operarios, mantener la pureza de los gases y respaldar la próxima generación de innovación en semiconductores.
