Introducción
A medida que la fabricación de semiconductores, la biotecnología, la industria farmacéutica, la energía del hidrógeno, los productos químicos especializados y los laboratorios de investigación avanzada siguen evolucionando, la demanda de sistemas de suministro de gas ultralimpios y altamente fiables nunca ha sido mayor. Incluso una contaminación microscópica o una presión de gas inestable pueden reducir el rendimiento del producto, dañar equipos sensibles o comprometer la seguridad de la producción. En consecuencia, los paneles de control de presión OEM, equipados con reguladores y válvulas de gas de alta pureza, se han convertido en un componente indispensable de los sistemas modernos de distribución de gas.

Estos conjuntos diseñados a medida proporcionan una regulación precisa de la presión, un aislamiento seguro del gas, un funcionamiento sin fugas y un suministro de gas libre de contaminación para gases de proceso de alta pureza y peligrosos. Diseñados específicamente para fabricantes de equipos originales (OEM), estos paneles pueden integrarse en herramientas de semiconductores, armarios de gas, sistemas de suministro de productos químicos, instrumentos analíticos, equipos láser y sistemas de automatización industrial.

Este artículo explica los principios de diseño, los componentes críticos, los materiales, las normas de fabricación, las aplicaciones, las opciones de personalización y las tendencias futuras de los paneles de control de presión OEM para sistemas de gases de alta pureza.

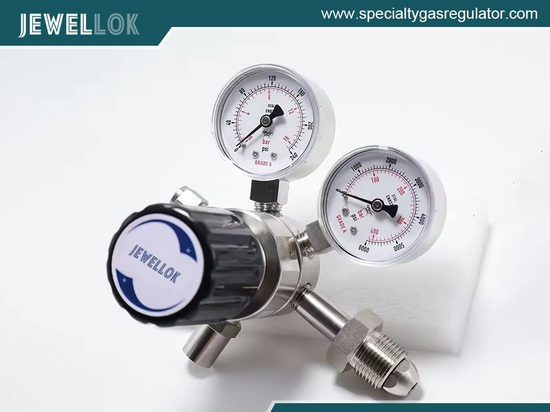

Regulador de una sola etapa de ultra alta pureza para semiconductores
Regulador de una sola etapa de ultra alta pureza para semiconductores

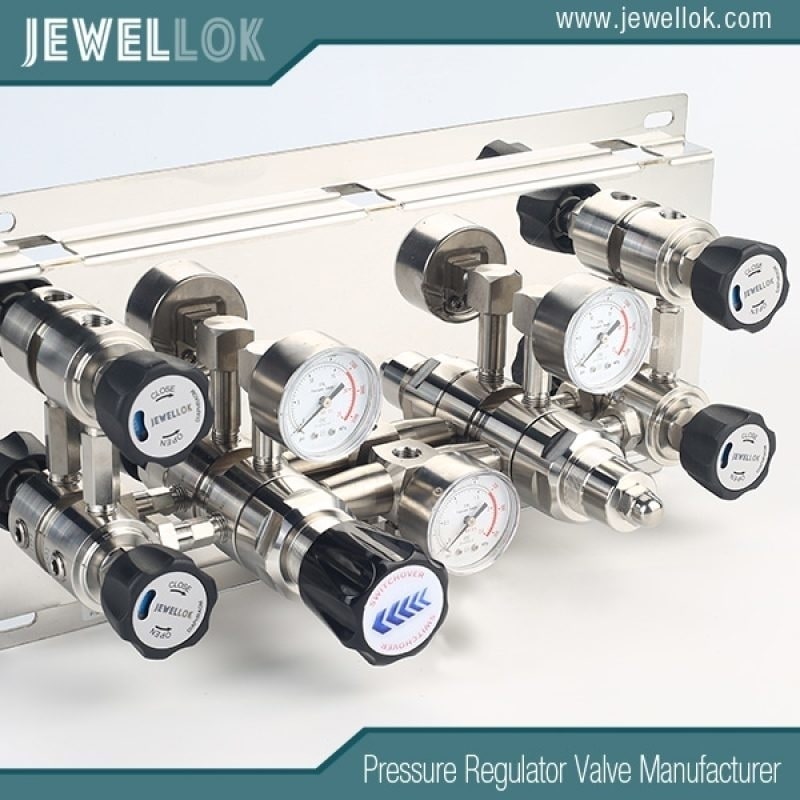

¿Qué son los paneles de control de presión OEM?
Un panel de control de presión OEM es un módulo de control de gases montado en fábrica, diseñado para regular, supervisar y distribuir gases de proceso desde cilindros de alta presión o suministros de gas a granel hacia los equipos situados aguas abajo.

En lugar de adquirir por separado reguladores, válvulas, manómetros, racores y tuberías individuales, los fabricantes de equipos reciben un panel de gases totalmente integrado y probado, listo para su instalación.

Entre sus funciones típicas se incluyen:

Reducción de la presión del gas
Regulación estable de la presión
Aislamiento del gas
Conmutación de gases
Purga
Ventilación
Control de caudal
Prevención de fugas
Supervisión del proceso
Corte de emergencia
Los paneles OEM reducen significativamente el tiempo de instalación, al tiempo que mejoran la fiabilidad, la uniformidad y la seguridad del sistema.

Por qué es importante el control de gases de alta pureza
Muchos gases industriales se utilizan en entornos en los que los niveles de contaminación deben medirse en partes por mil millones (ppb) o incluso en partes por billón (ppt).

Algunos ejemplos son:

Nitrógeno (N₂)
Argón (Ar)
Helio (He)
Hidrógeno (H₂)
Oxígeno (O₂)
Silano (SiH₄)
Amoníaco (NH₃)
Cloro (Cl₂)
Cloruro de hidrógeno (HCl)
Tricloruro de boro (BCl₃)
Hexafluoruro de tungsteno (WF₆)
Estos gases se utilizan ampliamente para:

Fabricación de obleas semiconductoras
Deposición de películas finas
Grabado
Implantación iónica
Fotolitografía
Equipos médicos
Producción farmacéutica
Laboratorios de investigación
Cualquier contaminación introducida por reguladores o válvulas de mala calidad puede provocar:

Generación de partículas
Contaminación por humedad
Contaminación por oxígeno
Corrosión
Presión de proceso inestable
Defectos en el producto
Reducción de la vida útil de los equipos
Por lo tanto, todos los componentes del interior de un panel de control de presión deben estar diseñados específicamente para aplicaciones de pureza ultraalta.

Componentes principales de un panel de control de presión OEM
Un panel de control de presión completo suele incluir varios componentes de ingeniería de precisión que funcionan conjuntamente.

Reguladores de presión de alta pureza
El regulador es el corazón del sistema de control de presión.

Su función es reducir la alta presión del cilindro a una presión de funcionamiento estable aguas abajo.

Entre sus características clave se incluyen:

Alta estabilidad de presión
Baja caída de presión
Bajo volumen interno
Construcción con diafragma metálico
Superficies internas electropulidas
Espacio muerto mínimo
Baja tasa de fuga
A menudo se prefieren los reguladores de dos etapas, ya que mantienen una presión de salida más constante incluso cuando disminuye la presión del cilindro.

Válvulas de diafragma de alta pureza
Las válvulas de diafragma proporcionan un cierre fiable al tiempo que evitan la contaminación.

En comparación con las válvulas de bola convencionales, las válvulas de diafragma ofrecen:

Sellado metal contra metal
Volumen muerto nulo
Funcionamiento libre de partículas
Bajas fugas
Excelente vida útil
Alta resistencia a la corrosión
Se utilizan ampliamente en sistemas de suministro de gas para semiconductores.

Manómetros y transmisores de presión
Los dispositivos de monitorización de la presión proporcionan información del sistema en tiempo real.

Los paneles modernos de los fabricantes de equipos originales (OEM) suelen integrar:

Manómetros analógicos
Transmisores de presión digitales
Sensores de presión electrónicos
Capacidad de monitorización remota
Estos dispositivos mejoran el control de procesos y el mantenimiento predictivo.

Tubos de acero inoxidable
La mayoría de los paneles de gases de alta pureza utilizan tubos de acero inoxidable sin costura.

Las especificaciones típicas incluyen:

Acero inoxidable 316L
Bajo contenido en azufre
Interior electropulido
Alta resistencia a la corrosión
Compatibilidad con soldadura orbital
Los tubos mantienen la pureza del gas al tiempo que minimizan la generación de partículas.

Accesorios para tubos de alta pureza
Los accesorios para tubos estancos garantizan conexiones de gas fiables.

Los racores de alta calidad presentan:

Diseño de doble férula
Mecanizado de precisión
Alta resistencia a las vibraciones
Excelente estanqueidad a la presión
Instalación repetible
Filtros
Los filtros en línea eliminan las partículas microscópicas antes de que el gas llegue al proceso.

Los grados de filtración habituales incluyen:

0,003 μm
0,01 μm
0,1 μm
Estos filtros reducen significativamente los riesgos de contaminación.

Materiales utilizados en los paneles de presión de alta pureza
La selección de materiales afecta directamente a la resistencia a la corrosión, la limpieza y la vida útil.

Entre los materiales habituales se incluyen:

Acero inoxidable 316L
El estándar del sector para la mayoría de los sistemas de gases para semiconductores.

Ventajas:

Excelente resistencia a la corrosión
Bajo contenido en azufre
Alta soldabilidad
Baja desgasificación
Compatibilidad con el electropulido
Hastelloy
Se utiliza para gases corrosivos agresivos.

Adecuado para:

Cloro
Cloruro de hidrógeno
Compuestos de flúor
Gases ácidos
Aleaciones de níquel
Se eligen para entornos químicos extremadamente corrosivos en los que el acero inoxidable puede no ofrecer una protección adecuada.

Componentes de PCTFE y PTFE
Se utilizan como materiales de asiento para diseños específicos de válvulas debido a su excelente compatibilidad química.

Requisitos de tratamiento superficial
El acabado superficial es uno de los indicadores de calidad más importantes.

Rugosidad superficial interna típica:

Ra 25 μin
Ra 15 μin
Ra 10 μin
El electropulido proporciona:

Menor generación de partículas
Mayor resistencia a la corrosión
Menor adsorción de humedad
Limpieza más sencilla
Mayor pureza del gas
Los paneles suelen limpiarse siguiendo procedimientos de limpieza de grado semiconductor antes de su embalaje.

Tecnología de soldadura
La mayoría de los paneles de alta pureza utilizan soldadura orbital automática.

Entre las ventajas se incluyen:

Penetración uniforme de la soldadura
Contaminación mínima
Excelente repetibilidad
Alta resistencia mecánica
Conexiones sin fugas
Cada soldadura se inspecciona antes del envío.

Pruebas de fugas y control de calidad
Todos los paneles de control de presión OEM se someten a rigurosas pruebas.

Las pruebas habituales incluyen:

Prueba de fugas con helio
Las tasas de fuga pueden alcanzar:

1 × 10⁻⁹ atm·cc/seg
1 × 10⁻¹⁰ atm·cc/seg
Estas tasas de fuga extremadamente bajas garantizan la integridad del sistema.

Prueba de presión
El conjunto se somete a pruebas por encima de su presión de funcionamiento para verificar la seguridad estructural.

Pruebas funcionales
Los ingenieros verifican:

Precisión del regulador
Funcionamiento de las válvulas
Estabilidad de la presión
Secuencia de purga
Dirección del flujo
Calibración de los sensores
Verificación de la limpieza
Los paneles se inspeccionan para detectar:

Contaminación por partículas
Residuos de hidrocarburos
Humedad
Limpieza interna
Paneles de presión de una etapa frente a los de dos etapas
Paneles de una etapa
Ventajas:

Menor coste
Diseño sencillo
Tamaño compacto
Adecuados para:

Sistemas de laboratorio
Aplicaciones industriales no críticas
Gases de servicio
Paneles de dos etapas
Ventajas:

Estabilidad de presión superior
Mayor uniformidad del caudal
Menor influencia de la presión de suministro
Mayor repetibilidad del proceso
Recomendados para:

Fabricación de semiconductores
Instrumentos analíticos
Laboratorios de investigación
Fabricación de alta precisión
Opciones de diseño OEM a medida
Los clientes OEM suelen requerir soluciones personalizadas.

Entre las opciones más habituales se incluyen:

Tipos de gases
Los paneles pueden diseñarse para:

Gases inertes
Gases oxidantes
Gases tóxicos
Gases inflamables
Gases corrosivos
Gases especiales
Rango de presión
Presión de entrada típica:

3.000 psi
4.500 psi
6.000 psi
Presión de salida típica:

Vacío
15 psi
50 psi
100 psi
250 psi
Configuración de montaje
Las opciones incluyen:

Montaje en pared
Montaje en bastidor

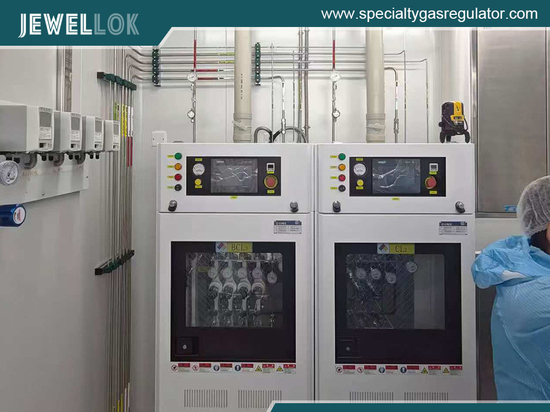

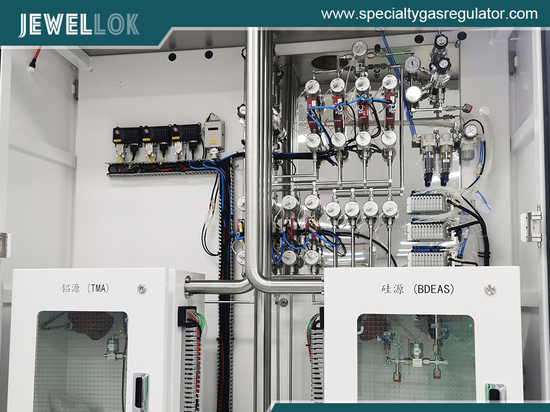

Instalación en armario de gases
Integración en plataforma de equipos
Configuración montada en herramienta
Automatización
Los paneles modernos pueden incluir:

Válvulas neumáticas
Válvulas solenoides
Control por PLC
Presostatos
Sensores de caudal
Comunicación por Ethernet
Diagnóstico remoto
La automatización mejora tanto la seguridad como la eficiencia de la fabricación.

Aplicaciones típicas
Los paneles de control de presión OEM se utilizan en numerosos sectores.

Fabricación de semiconductores
Las aplicaciones incluyen:

CVD
PVD
ALD
Grabado
Difusión
Implantación iónica
Limpieza de obleas
Estos procesos exigen una pureza excepcional del gas y un control preciso de la presión para mantener el rendimiento de las obleas.

Fabricación farmacéutica
Los gases de alta pureza permiten:

Fermentación
Llenado estéril
Tecnología analítica de procesos (PAT)
Producción en sala limpia
Un control fiable del gas ayuda a garantizar el cumplimiento de estrictas normas de calidad.

Biotecnología
Los laboratorios biotecnológicos requieren una regulación precisa del gas para incubadoras, instrumentos analíticos y equipos de bioprocesamiento, donde es esencial contar con condiciones de funcionamiento estables.

Energía del hidrógeno
Los sistemas de pilas de combustible de hidrógeno dependen de un control de presión hermético, ya que las moléculas de hidrógeno son extremadamente pequeñas y propensas a las fugas si se utilizan componentes de baja calidad.

Laboratorios analíticos
Los espectrómetros de masas, los cromatógrafos de gases y los sistemas de espectroscopia requieren una presión de gas excepcionalmente estable para obtener resultados analíticos repetibles.

Ventajas de los paneles de presión integrados OEM
En comparación con el montaje in situ, los paneles de presión OEM ofrecen numerosas ventajas.

Entre ellas se incluyen:

Instalación más rápida
Reducción de los costes de mano de obra
Fiabilidad probada en fábrica
Calidad de fabricación constante
Menor riesgo de fugas
Mantenimiento más sencillo
Mejor documentación
Mayor seguridad
Aspecto mejorado
Aprovisionamiento simplificado
Para los fabricantes de equipos, los paneles integrados también acortan los ciclos de producción y reducen la complejidad del montaje.

Normas del sector
Los fabricantes de calidad diseñan los paneles de acuerdo con normas internacionales reconocidas.

Entre las normas más comunes se incluyen:

Normas SEMI
ISO 9001
Conformidad con la marca CE
PED
ASME B31.3
Directrices de la CGA
Especificaciones de materiales de la ASTM
El cumplimiento de estas normas garantiza la seguridad, el rendimiento y la aceptación en el mercado global.

Tendencias futuras
A medida que los nodos de semiconductores siguen reduciéndose y avanza la automatización industrial, los sistemas de control de gases se vuelven cada vez más sofisticados.

Entre los avances futuros se incluyen:

Monitorización inteligente de la presión
Reguladores de presión digitales
Conectividad IIoT
Mantenimiento predictivo
Diagnósticos asistidos por IA
Análisis de gases integrado
Gestión remota de equipos
Arquitectura modular de los paneles
Procesos de fabricación de mayor pureza
Ciberseguridad mejorada para sistemas conectados
Estas innovaciones permitirán un mayor tiempo de actividad, una mayor consistencia de los procesos y una gestión más eficiente de las instalaciones.

Los mejores accesorios de acero inoxidable de alta pureza para gases en el sector del petróleo y el gas
Los mejores accesorios de acero inoxidable de alta pureza para gases en el sector del petróleo y el gas
Conclusión
Los paneles de control de presión OEM con reguladores y válvulas de gas de alta pureza desempeñan un papel fundamental en los modernos sistemas de suministro de gases de alta pureza. Al integrar reguladores de precisión, válvulas de diafragma, sensores de presión, filtros y tubos de acero inoxidable electropulido en un único conjunto probado en fábrica, estos paneles proporcionan un control estable de la presión, una distribución de gas libre de contaminación y una seguridad operativa excepcional.

Ya sea en la fabricación de semiconductores, la industria farmacéutica, la energía del hidrógeno, la biotecnología o en laboratorios de análisis avanzados, un panel de control de presión OEM bien diseñado mejora la fiabilidad de los procesos, reduce el tiempo de instalación, minimiza el mantenimiento y garantiza una calidad de producción constante. A medida que los procesos industriales siguen exigiendo mayor pureza, tolerancias de presión más estrictas y una automatización más inteligente, los paneles de control de presión OEM personalizados seguirán siendo una base esencial para los sistemas de suministro de gases de próxima generación en todo el mundo.

Para obtener más información sobre los paneles de control de presión OEM con reguladores y válvulas de gas de alta pureza, puede visitar la página web de Jewellok en https://www.jewellok.com/product-category/chemical-delivery-system/.
