Válvulas de bola de acero inoxidable 316L para redes de distribución de gases de alta pureza

{{{sourceTextContent.subTitle}}}

Válvulas de bola de acero inoxidable 316L para redes de distribución de gases de alta pureza

{{{sourceTextContent.description}}}

Válvulas de bola de acero inoxidable 316L de pureza ultraalta (UHP) para redes de distribución de gases de alta pureza
Introducción
Las redes de distribución de gases de alta pureza constituyen la base de la fabricación moderna de semiconductores, la producción farmacéutica, los laboratorios biotecnológicos, la instrumentación analítica, la fabricación de células solares y otras industrias de precisión. Estos sistemas transportan gases de pureza ultraalta (UHP) desde cilindros de almacenamiento o fuentes de gas a granel hasta los equipos de producción, al tiempo que mantienen una pureza excepcional del gas, la estanqueidad frente a fugas y la estabilidad del proceso.

Uno de los componentes más críticos de estos sistemas de suministro de gas es la válvula de bola de pureza ultraalta. Diseñadas para proporcionar un cierre fiable, una generación mínima de partículas y una resistencia excepcional a la corrosión, las válvulas de bola UHP de acero inoxidable 316L se han convertido en la solución preferida para aplicaciones exigentes de distribución de gas.

Fabricadas con acero inoxidable 316L electropulido, mecanizado de precisión y un riguroso control de calidad, las válvulas de bola UHP garantizan un flujo de gas libre de contaminación, al tiempo que cumplen con los más altos estándares industriales. Este artículo analiza las características, los materiales, el proceso de fabricación, las ventajas, las aplicaciones y los aspectos a tener en cuenta a la hora de seleccionar válvulas de bola de acero inoxidable 316L de pureza ultraalta (UHP) para redes de distribución de gases de alta pureza.

¿Qué es una válvula de bola UHP?
Una válvula de bola UHP (ultra alta pureza) es una válvula de aislamiento de cuarto de vuelta diseñada específicamente para sistemas de gas limpio en los que es necesario minimizar la contaminación.

A diferencia de las válvulas de bola industriales convencionales, las válvulas de bola UHP se fabrican bajo estrictas normas de limpieza y presentan las siguientes características:

Cuerpo de acero inoxidable 316L de alta pureza
Bola y asientos mecanizados con precisión
Bajo volumen muerto interno
Conductos de flujo electropulidos
Construcción sometida a pruebas de fugas de helio
Montaje libre de partículas
Embalaje en sala limpia
Estas válvulas se utilizan ampliamente en paneles de gas, cajas colectoras de válvulas (VMB), armarios de gas, sistemas de distribución de gas a granel y equipos de proceso de semiconductores.

Su objetivo principal es proporcionar un control fiable de apertura y cierre, al tiempo que se mantiene la pureza del gas desde la fuente hasta la herramienta de proceso.

Por qué el acero inoxidable 316L es el material preferido
La selección del material desempeña un papel decisivo en el rendimiento de los sistemas de gases de alta pureza.

El acero inoxidable 316L ofrece una combinación ideal de resistencia mecánica, resistencia a la corrosión, soldabilidad y bajo contenido en carbono.

Entre sus principales ventajas se incluyen:

Excelente resistencia a la corrosión
El acero inoxidable 316L contiene molibdeno, lo que le confiere una resistencia excepcional frente a:

Humedad
Gases ácidos
Cloruros
Sustancias químicas corrosivas
Productos de limpieza
Esto garantiza una fiabilidad a largo plazo incluso en entornos químicos agresivos.

Bajo contenido en carbono
La designación «L» indica un bajo contenido en carbono.

Entre sus beneficios se incluyen:

Reducción de la precipitación de carburos
Mejor integridad de la soldadura
Mayor resistencia a la corrosión
Mayor vida útil
Esto es especialmente importante para la soldadura orbital utilizada en las líneas de gas de semiconductores.

Alta resistencia mecánica
El acero inoxidable 316L mantiene una excelente resistencia en condiciones de:

Alta presión
Alta temperatura
Condiciones de vacío
Ciclos frecuentes
Esto lo hace adecuado para aplicaciones industriales exigentes.

Acabado superficial excepcional
El acero inoxidable 316L electropulido ofrece:

Superficies internas extremadamente lisas
Menor adhesión de partículas
Menor riesgo de contaminación
Limpieza más sencilla
Mayor resistencia a la corrosión
Rugosidad típica de la superficie interna:

Ra ≤ 10 μin (0,25 μm)

Las válvulas UHP de gama alta pueden alcanzar:

Ra ≤ 5 μin (0,13 μm)

Importancia de las válvulas de bola UHP en las redes de distribución de gas
Los sistemas de distribución de gas de alta pureza transportan gases de proceso costosos y altamente sensibles.

Incluso una contaminación microscópica puede provocar:

Defectos en las obleas
Inestabilidad del proceso
Tiempo de inactividad de los equipos
Rechazo de productos
Aumento de los costes de producción
Las válvulas de bola UHP ayudan a eliminar las fuentes de contaminación al proporcionar:

Aislamiento sin fugas
El cierre hermético evita:

Contaminación atmosférica
Pérdida de gas
Contaminación cruzada
Las especificaciones típicas de fugas incluyen:

Fuga externa:

Menos de 1 × 10⁻⁹ atm·cc/seg. de He

Fuga interna:

Cierre hermético

Espacio muerto mínimo
El volumen muerto atrapa los residuos de gas y los contaminantes.

Las modernas válvulas de bola UHP están diseñadas con:

Recorridos de flujo compactos
Geometría optimizada de la cavidad
Bajo volumen de retención
Esto mejora la eficiencia de la purga y reduce el consumo de gas.

Baja generación de partículas
La contaminación por partículas es una de las mayores preocupaciones en la fabricación de semiconductores.

La fabricación de precisión ayuda a minimizar:

Desgaste del metal
Abrasión del asiento
Fricción interna
Liberación de partículas
Alta vida útil
Las instalaciones de producción funcionan de forma continua.

Las válvulas de bola UHP de alta calidad están diseñadas para:

Decenas de miles de ciclos de funcionamiento
Un rendimiento de sellado estable
Intervalos de mantenimiento prolongados
Características clave de diseño
Las modernas válvulas de bola UHP incorporan numerosas características de ingeniería avanzadas.

Diseño de flujo de paso total
Una bola de paso total proporciona:

Máxima capacidad de caudal
Mínima caída de presión
Suministro eficiente de gas
Esto es especialmente importante para los sistemas de gas de alto caudal.

Mecanizado de precisión de la bola
La bola se fabrica mediante:

Mecanizado de precisión CNC
Pulido a espejo
Tolerancias dimensionales estrictas
Entre las ventajas se incluyen:

Funcionamiento suave
Mejor estanqueidad
Mayor vida útil
Asientos de PCTFE o PTFE
Los materiales de los asientos influyen significativamente en el rendimiento de la válvula.

Entre las opciones habituales se incluyen:

PTFE

Ventajas:

Resistencia química
Baja fricción
Excelente estanqueidad
PCTFE

Ventajas:

Mayor estabilidad dimensional
Menor permeabilidad al gas
Rendimiento superior a bajas temperaturas
Vástago a prueba de expulsión
El diseño de seguridad del vástago evita su expulsión accidental bajo presión.

Entre sus ventajas se incluyen:

Mayor seguridad para el operario
Sellado fiable
Durabilidad a largo plazo
Sellado de doble vástago
Las múltiples barreras de sellado mejoran la estanqueidad frente a fugas.

El sellado típico del vástago incluye:

Empaquetadura de PTFE
Juntas tóricas
Sistemas de sellado accionados por resorte
Funcionamiento de cuarto de vuelta
Solo se requiere una rotación de 90 grados.

Las ventajas incluyen:

Funcionamiento rápido
Fácil automatización
Mantenimiento sencillo
Cierre fiable
Proceso de fabricación de válvulas de bola para UHP
La producción de válvulas para UHP requiere estándares de fabricación significativamente más elevados que los de las válvulas industriales convencionales.

Verificación de materiales
Cada materia prima se somete a:

PMI (Identificación positiva de materiales)
Certificación de materiales
Trazabilidad del número de lote
Mecanizado CNC de precisión
Los equipos CNC de alta precisión producen:

Cuerpo de la válvula
Bola
Vástago
Conexiones finales
Las tolerancias típicas se miden en micras.

Electropulido
El electropulido elimina las irregularidades microscópicas de la superficie.

Entre las ventajas se incluyen:

Menor rugosidad
Mayor resistencia a la corrosión
Menor generación de partículas
Mayor limpieza
Limpieza por ultrasonidos
Las múltiples etapas de limpieza eliminan:

Aceite
Virutas metálicas
Polvo
Residuos de pulido
Solo los componentes ultralimpios pasan a la fase de montaje.

Montaje en sala limpia
El montaje se lleva a cabo en entornos controlados de sala limpia para evitar la contaminación.

Los operarios llevan:

Guantes
Mascarillas
Ropa para sala limpia
Prueba de fugas con helio
Cada válvula se somete a prueba mediante espectrometría de masas de helio.

La estanqueidad suele alcanzar:

1 × 10⁻⁹ atm·cc/seg. de He o mejor.

Limpieza final y embalaje
Cada válvula se somete a:

Secado con nitrógeno
Embalaje en doble bolsa
Embalaje al vacío
Etiquetado claro
Esto garantiza la limpieza durante el transporte y la instalación.

Aplicaciones de las válvulas de bola UHP 316L
Debido a su limpieza y fiabilidad superiores, las válvulas de bola UHP se utilizan ampliamente en múltiples sectores.

Fabricación de semiconductores
Entre sus aplicaciones se incluyen:

Armarios de gases
Cajas colectoras de válvulas
Sistemas de gases especiales a granel
Paneles de gases de proceso
Equipos de fabricación de obleas
Entre los gases más comunes se incluyen:

Nitrógeno
Argón
Hidrógeno
Helio
Silano
Amoníaco
Cloro
Cloruro de hidrógeno
Fabricación farmacéutica
Se utilizan para:

Suministro de gases limpios
Producción estéril
Sistemas de bioprocesos
Fabricación de principios activos farmacéuticos (API)
Biotecnología
Ideales para:

Sistemas de gases de laboratorio
Instalaciones de fermentación
Equipos de cultivo celular
Laboratorios analíticos
Adecuadas para:

Cromatografía de gases
Espectrometría de masas
Sistemas ICP
Distribución de gases de calibración
Fabricación de células solares
Se utiliza en:

Sistemas PECVD
Deposición de películas finas
Paneles de suministro de gas
Fabricación de LED y pantallas
Permite el suministro de gases de alta pureza para:

Producción de OLED
Fabricación de LCD
Fabricación de micro-LED
Compatibilidad con gases de alta pureza
Las válvulas de bola UHP de acero inoxidable 316L son compatibles con una amplia gama de gases.

Algunos ejemplos típicos son:

Nitrógeno (N₂)
Argón (Ar)
Helio (He)
Hidrógeno (H₂)
Oxígeno (O₂)
Dióxido de carbono (CO₂)
Amoníaco (NH₃)
Silano (SiH₄)
Óxido nitroso (N₂O)
Cloruro de hidrógeno (HCl)
En el caso de gases altamente corrosivos o tóxicos, deben seleccionarse materiales especializados para los asientos y configuraciones de sellado específicas a fin de maximizar la seguridad y la vida útil.

Ventajas frente a las válvulas de bola industriales convencionales
En comparación con las válvulas industriales estándar, las válvulas de bola UHP ofrecen mejoras significativas en el rendimiento.

Característica Válvula de bola convencional Válvula de bola UHP
Material Acero inoxidable estándar Acero inoxidable 316L de alta pureza
Acabado superficial Mecanizado Electropulido
Nivel de limpieza Industrial general Grado semiconductor
Tasa de fuga Industrial estándar Fuga de helio ultrabaja
Control de partículas Moderado Extremadamente bajo
Embalaje Estándar Envasado en doble bolsa de sala limpia
Trazabilidad Limitada Trazabilidad completa del material
Aplicación Industria general Sistemas de gases de pureza ultraalta
Cómo seleccionar la válvula de bola UHP adecuada
La elección de la válvula correcta requiere una evaluación minuciosa de los requisitos de la aplicación.

Entre los factores importantes se incluyen:

Presión nominal
Asegúrese de que la válvula soporte de forma segura la presión máxima de funcionamiento.

Rango de temperaturas
Verifique la compatibilidad con las temperaturas del proceso.

Conexión final
Las opciones disponibles incluyen:

Soldadura a tope de tubos
Racores de sellado frontal
Racores de compresión
Conexiones compatibles con VCR
Capacidad de caudal
Seleccione el tamaño de orificio adecuado en función de los requisitos de caudal del sistema.

Acabado superficial
Para aplicaciones de semiconductores:

Ra ≤ 10 μin

Para procesos críticos:

Ra ≤ 5 μin

Integridad frente a fugas
Seleccione válvulas con pruebas de fugas de helio certificadas.

Certificación
Busque:

Certificados de materiales
Informes de pruebas de presión
Informes de pruebas de fugas
Certificación de limpieza
Documentación de trazabilidad
Buenas prácticas de mantenimiento
Un mantenimiento adecuado prolonga la vida útil de la válvula y preserva la pureza del gas.

Entre las prácticas recomendadas se incluyen:

Inspeccionar las válvulas periódicamente para detectar fugas externas.
Accionar las válvulas periódicamente para evitar que se atasquen.
Evitar la contaminación durante la instalación.
Utilizar únicamente herramientas y guantes limpios.
Sustituir los asientos y juntas desgastados durante el mantenimiento programado.
Realizar pruebas de fugas tras el mantenimiento.
Seguir las especificaciones de par de apriete del fabricante.
Mantener las válvulas selladas antes de su instalación.
Una manipulación adecuada reduce significativamente los riesgos de contaminación y aumenta la fiabilidad de los equipos.

Tendencias futuras en la tecnología de válvulas de bola UHP
A medida que los nodos de los procesos de semiconductores siguen reduciéndose y los requisitos de pureza se vuelven cada vez más estrictos, la tecnología de válvulas UHP continúa evolucionando.

Entre los avances emergentes se incluyen:

Superficies electropulidas de mayor pureza
Materiales avanzados para asientos con bajo contenido en partículas
Válvulas inteligentes con monitorización digital
Accionamiento automatizado de válvulas
Aleaciones mejoradas resistentes a la corrosión
Rendimiento mejorado en pruebas de fugas de helio
Mantenimiento predictivo asistido por IA
Procesos de fabricación sostenibles
Estas innovaciones ayudarán a los fabricantes a lograr una mayor eficiencia en la producción, menores costes operativos y una mayor consistencia en los procesos.

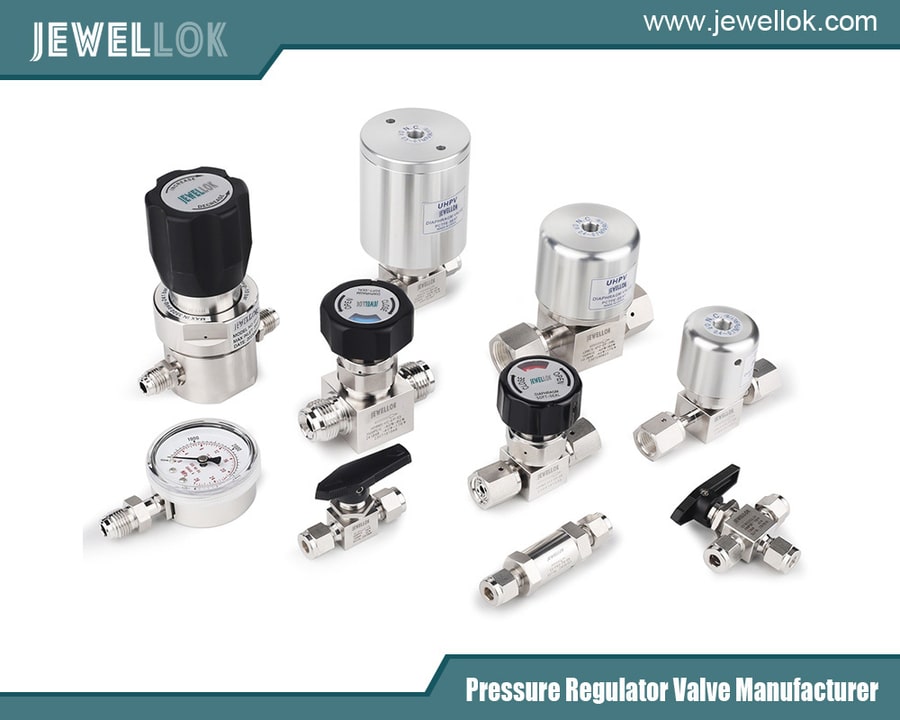

Fabricante y proveedor de sistemas de distribución de gases y productos químicos de pureza ultraalta (UHP)
Fabricante y proveedor de sistemas de distribución de gases y productos químicos de pureza ultraalta (UHP)
Conclusión
Las válvulas de bola UHP de acero inoxidable 316L son componentes indispensables en las modernas redes de distribución de gases de alta pureza. Su superior resistencia a la corrosión, sus superficies internas ultralimpias, su excepcional estanqueidad y su larga vida útil las convierten en la opción ideal para la fabricación de semiconductores, la industria farmacéutica, la biotecnología, los laboratorios analíticos y otros sectores en los que la pureza del gas es fundamental.

Gracias a la combinación de acero inoxidable 316L de primera calidad, mecanizado CNC de precisión, conductos de flujo electropulidos, montaje en sala limpia y rigurosas pruebas de fugas con helio, estas válvulas ofrecen un rendimiento fiable incluso en los entornos de pureza ultraalta más exigentes. A medida que los procesos industriales siguen exigiendo estándares de limpieza cada vez más elevados y una mayor fiabilidad operativa, invertir en válvulas de bola UHP de alta calidad es esencial para mantener la calidad del producto, maximizar el tiempo de actividad del sistema y garantizar el éxito operativo a largo plazo.

Para obtener más información sobre las válvulas de bola UHP de acero inoxidable 316L para redes de distribución de gases de alta pureza, puede visitar la página web de Jewellok en https://www.jewellok.com/product-category/chemical-delivery-system/.
