Armario de gases totalmente automático Jewellok: precisión en ingeniería para la gestión de gases tóxicos, corrosivos y reactivos

1. Resumen ejecutivo

En los exigentes ámbitos de la fabricación de semiconductores, la producción fotovoltaica y la investigación química avanzada, la manipulación segura y eficiente de gases peligrosos es fundamental. Gases como el silano (SiH₄), la fosfina (PH₃) y el cloruro de hidrógeno (HCl) plantean riesgos significativos debido a sus propiedades tóxicas, corrosivas o reactivas. Cualquier error en su manejo puede provocar fallos catastróficos, poniendo en peligro al personal, los equipos y la continuidad de la producción. El armario de gases totalmente automático Jewellok se presenta como una solución de vanguardia que encarna la excelencia en ingeniería de los sistemas de suministro de gases. Este armario integra la automatización basada en un controlador lógico programable (PLC) con componentes de pureza ultraalta (UHP) para ofrecer una consistencia inquebrantable en los procesos, al tiempo que da prioridad a la seguridad.

En esencia, el sistema Jewellok minimiza la intervención humana en operaciones de alto riesgo, reduciendo la posibilidad de errores que podrían provocar fugas, exposiciones o explosiones. Al automatizar los ciclos de purga, los cambios de cilindro y las respuestas de emergencia, cumple con normas industriales estrictas como la NFPA 55 y la SEMI S2. Esto no solo mejora la eficiencia operativa, sino que también garantiza el cumplimiento normativo en entornos donde la tolerancia cero a los fallos es innegociable. El diseño del armario aborda los retos multifacéticos de la gestión de gases, desde la integridad estructural hasta la monitorización en tiempo real, lo que lo convierte en un activo indispensable para las instalaciones que trabajan con gases especiales. En una era en la que la fabricación de precisión impulsa el avance tecnológico, el armario Jewellok es un testimonio de la ingeniería innovadora que protege tanto los procesos como a las personas.

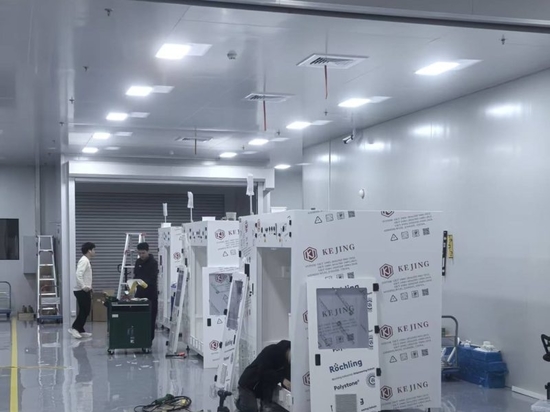

Armario de gases semiautomático, paneles de gases, sistemas de suministro de gases de alta pureza
Armario de gases semiautomático, paneles de gases, sistemas de suministro de gases de alta pureza
2. Ingeniería estructural y materiales

La solidez fundamental del armario de gases totalmente automático Jewellok reside en su robusta ingeniería estructural, que actúa como primera línea de defensa frente a posibles peligros. La carcasa del armario está fabricada en acero laminado en frío de calibre 11, lo que proporciona una durabilidad excepcional y resistencia a las tensiones mecánicas. Esta elección de material se complementa con una arquitectura totalmente soldada, lo que elimina las juntas que podrían constituir puntos débiles propicios para fugas de gas o fallos estructurales. La construcción soldada garantiza la estanqueidad, fundamental para contener gases peligrosos dentro de un entorno controlado.

Las características de seguridad se han integrado meticulosamente en el diseño. Las ventanas de observación de vidrio reforzado con alambre y resistentes al fuego permiten a los operadores realizar inspecciones visuales de los componentes internos sin comprometer la integridad del muro cortafuegos del armario. Estas ventanas están diseñadas para soportar altas temperaturas e impactos, manteniendo los protocolos de seguridad durante las revisiones rutinarias o en situaciones de emergencia. Las puertas de cierre automático son otro elemento fundamental, equipadas con cierrapuertas mecánicos y pestillos magnéticos. Esta configuración preserva el entorno de presión negativa esencial para evitar la salida de gases, en pleno cumplimiento de las normas NFPA 55 y SEMI S2. La presión negativa garantiza que cualquier posible fuga se dirija hacia el interior, lejos del personal y de las instalaciones circundantes.

La ventilación se optimiza mediante un diseño de escape aerodinámico. La entrada de aire se produce en la parte inferior de la cabina, lo que favorece un flujo laminar de al menos 200 pies lineales por minuto (LFPM) a través de la abertura de la puerta. Este flujo de aire de alta velocidad actúa como una barrera dinámica, barriendo cualquier emisión fugitiva y manteniendo un espacio de trabajo limpio y seguro. La combinación de estos elementos estructurales no solo mejora la contención, sino que también facilita el mantenimiento, permitiendo un acceso rápido sin comprometer la seguridad. En sectores de alto riesgo, donde las condiciones ambientales pueden ser impredecibles, esta precisión de ingeniería garantiza la fiabilidad de la cabina a lo largo de una vida útil prolongada, reduciendo el tiempo de inactividad y los costes asociados.

3. La arquitectura de control totalmente automática

La denominación «totalmente automático» de la cabina de gases Jewellok se sustenta en su avanzada arquitectura de control, centrada en el controlador Jewellok Smart-Logic. Este sistema, controlado por un PLC, elimina el error humano de las fases críticas de la manipulación de gases, automatizando procesos que tradicionalmente dependían de la supervisión manual. Mediante el uso de algoritmos sofisticados, el controlador coordina las operaciones con precisión, garantizando un funcionamiento fluido en entornos industriales dinámicos.

Una característica destacada son los ciclos de purga automatizados, que emplean un método de purga de «flujo cruzado» en varias etapas que implica ciclos de vacío y presión. Esta técnica evacua por completo los residuos tóxicos de los conectores flexibles y los colectores antes de cualquier intervención del operador, como la desconexión de las botellas. El proceso mitiga los riesgos asociados a los gases residuales, evitando exposiciones accidentales durante el mantenimiento. En configuraciones de doble cilindro, la lógica de cambio automático es igualmente impresionante. El PLC supervisa continuamente los puntos de consigna de «baja presión» o «bajo peso», lo que activa un cambio fluido al cilindro de reserva. Esto evita interrupciones en el proceso al tiempo que aísla de forma segura el cilindro agotado, lo que permite su retirada sin detener las operaciones.

La conectividad amplía las capacidades del sistema mediante opciones de supervisión remota. La integración a través de los protocolos RS-485 o Ethernet (TCP/IP) permite la comunicación con los sistemas de control de supervisión y adquisición de datos (SCADA) de toda la instalación o con los sistemas de seguridad de vida (LSS). Esta interoperabilidad facilita el intercambio de datos en tiempo real, el mantenimiento predictivo y la respuesta rápida ante anomalías. Los operadores pueden acceder a los diagnósticos desde salas de control centralizadas, lo que mejora la supervisión sin necesidad de presencia física cerca de zonas peligrosas. La modularidad de la arquitectura de control también favorece la escalabilidad, adaptándose a las necesidades crecientes de suministro de gas a medida que las instalaciones se amplían. En general, este marco de automatización transforma la gestión de gases de una disciplina reactiva a una proactiva, reforzando la eficiencia y la seguridad en industrias de alta precisión.

4. Ingeniería de colectores para riesgos específicos relacionados con los gases

La ingeniería de colectores de Jewellok se adapta a los riesgos específicos de los diferentes tipos de gases, garantizando un rendimiento y una seguridad óptimos. En el caso de gases corrosivos como el cloruro de hidrógeno (HCl), los colectores se fabrican en acero inoxidable 316L VIM/VAR, electropulido hasta alcanzar un acabado superficial de <5 Ra. Este acabado ultraliso reduce los puntos de adsorción de humedad, que son los principales responsables de la corrosión interna. Al minimizar las irregularidades de la superficie, el diseño prolonga la vida útil de los componentes y mantiene la pureza del gas, algo fundamental para aplicaciones sensibles como el grabado de semiconductores.

Para gases reactivos o pirofóricos, como el silano (SiH₄), el sistema incorpora de serie sensores de caudal excesivo (EFS) y detectores de llama UV/IR. Estos sensores detectan anomalías como picos repentinos de caudal o incidentes de ignición, lo que activa una válvula automática de «corte de emergencia» (ESO). La válvula ESO se mantiene cerrada por defecto en caso de corte de suministro eléctrico o activación de una alarma, lo que proporciona una protección a prueba de fallos contra incendios o explosiones. Este enfoque proactivo es vital para los gases que pueden autoinflamarse en el aire, ya que evita que los incidentes se agraven.

Todos los componentes UHP, incluidas las válvulas, están sellados con diafragma y soldados orbitalmente para alcanzar tasas de fuga de helio inferiores a 1×10^{-9} atm-cc/s. Este nivel de integridad del sellado preserva la pureza del gas desde la botella hasta el punto de uso, eliminando la contaminación que podría comprometer el rendimiento de la fabricación. La personalización del colector en función de las «características» del gas subraya el compromiso de Jewellok con la ingeniería específica para cada riesgo, garantizando que cada armario no sea un recinto genérico, sino una herramienta especializada adaptada a las exigencias químicas de la aplicación.

5. Sistemas integrados de seguridad y alarma

Más allá de la mera contención, el armario de gases Jewellok funciona como un ecosistema de seguridad activo, con sistemas integrados que detectan, alertan y mitigan las amenazas. La detección de fugas de gas corre a cargo de sensores integrados —ya sean de tipo electroquímico o de cinta de papel— calibrados con precisión para las especies de gas en cuestión. Estos sensores emiten alertas tempranas incluso ante fugas a nivel de trazas, lo que permite una intervención inmediata antes de que las concentraciones alcancen umbrales peligrosos.

Los transductores de presión ofrecen un control de alta precisión de la presión de suministro, la presión de las botellas y la presión del suministro neumático. Estos datos se envían al PLC para su análisis continuo, lo que permite emitir alertas predictivas ante problemas como caídas de presión indicativas de fugas u obstrucciones. Los enlaces fusibles añaden una capa de protección térmica, actuando como dispositivos de cierre mecánico que activan el ESO en caso de incendio, ya sea interno o externo. Estos enlaces se funden a temperaturas predeterminadas, garantizando el aislamiento automático sin depender de sistemas electrónicos.

Se incorporan refuerzos sísmicos con sujeciones internas de los cilindros diseñadas para soportar eventos sísmicos de Zona 4, lo que garantiza la protección frente a terremotos en regiones vulnerables. Esta característica evita el desplazamiento de los cilindros, lo que podría provocar roturas o derrames. En conjunto, estos sistemas de seguridad crean una barrera multiredundante, en la que los fallos en un área se compensan con otros, en consonancia con las mejores prácticas en gestión de riesgos.

Colectores de conmutación semiautomáticos de acero inoxidable de alta pureza
Colectores de conmutación semiautomáticos de acero inoxidable de alta pureza
6. Protocolo operativo: el cambio de cilindros

El protocolo de cambio de cilindros ejemplifica la automatización de Jewellok en acción, transformando una tarea de alto riesgo en un proceso controlado y verificable. Comienza con el aislamiento: el PLC cierra la válvula de proceso, deteniendo el flujo de gas hacia los equipos situados aguas abajo. A continuación, se produce la dilución al introducir nitrógeno (N₂) para neutralizar y diluir cualquier residuo tóxico presente en las tuberías.

A continuación se lleva a cabo la evacuación, utilizando una bomba de vacío de Venturi para reducir la presión del colector por debajo de la atmosférica, lo que elimina eficazmente los gases residuales. Por último, la verificación consiste en una prueba de mantenimiento de presión realizada por el PLC para confirmar la integridad del sistema sin fugas. Solo tras superar esta prueba, el sistema indica al operador que abra la puerta, garantizando que no haya riesgos de exposición. Este enfoque secuencial no solo mejora la seguridad, sino que también agiliza las operaciones, reduciendo los tiempos de cambio y minimizando la intervención humana.

En conclusión, la cabina de gases totalmente automática Jewellok redefine los estándares en la gestión de gases peligrosos gracias a su ingeniería integrada. Desde la robustez estructural hasta los protocolos automatizados, ofrece precisión, seguridad y eficiencia, lo que la convierte en un elemento esencial para las aplicaciones industriales modernas.

Para obtener más información sobre el armario de gases totalmente automático Jewellok: precisión de ingeniería para la gestión de gases tóxicos, corrosivos y reactivos, puede visitar la página web de Jewellok en https://www.jewellok.com/product-category/gas-cabinet/.
