¿Cómo funciona una válvula reguladora de gases especiales?

{{{sourceTextContent.subTitle}}}

¿Cómo funciona una válvula reguladora de gases especiales?

{{{sourceTextContent.description}}}

¿Cómo funciona una válvula reguladora de gases especiales?

En sectores en los que la precisión y la seguridad son fundamentales, las válvulas reguladoras de gases especiales desempeñan un papel crucial en la gestión del caudal y la presión de los gases de alta pureza. Estos dispositivos son esenciales para aplicaciones que van desde el análisis de laboratorio hasta la fabricación de semiconductores, ya que garantizan que los gases se suministren a presiones constantes y controladas, sin contaminación. A diferencia de los reguladores de gas estándar utilizados para combustibles de uso cotidiano como el propano o el gas natural, los reguladores de gases especiales están diseñados para gases ultrapuros, a menudo reactivos o corrosivos, como el helio, el argón, el hidrógeno o el nitrógeno. Mantienen altos niveles de pureza mediante el uso de materiales como el acero inoxidable o el latón, que resisten la corrosión y evitan las fugas.

Para comprender cómo funciona una válvula reguladora de gases especiales es necesario profundizar en sus componentes, principios de funcionamiento y variantes. Este artículo analiza la mecánica que hay detrás de estos reguladores, destacando su importancia a la hora de mantener la eficiencia operativa y la seguridad. Al regular la presión desde los altos niveles de los cilindros (que a menudo superan los 3.000 psi) hasta rangos utilizables (tan bajos como unos pocos psi), estas válvulas evitan daños en los equipos, garantizan la precisión de los procesos y protegen a los usuarios de riesgos como la sobrepresurización.

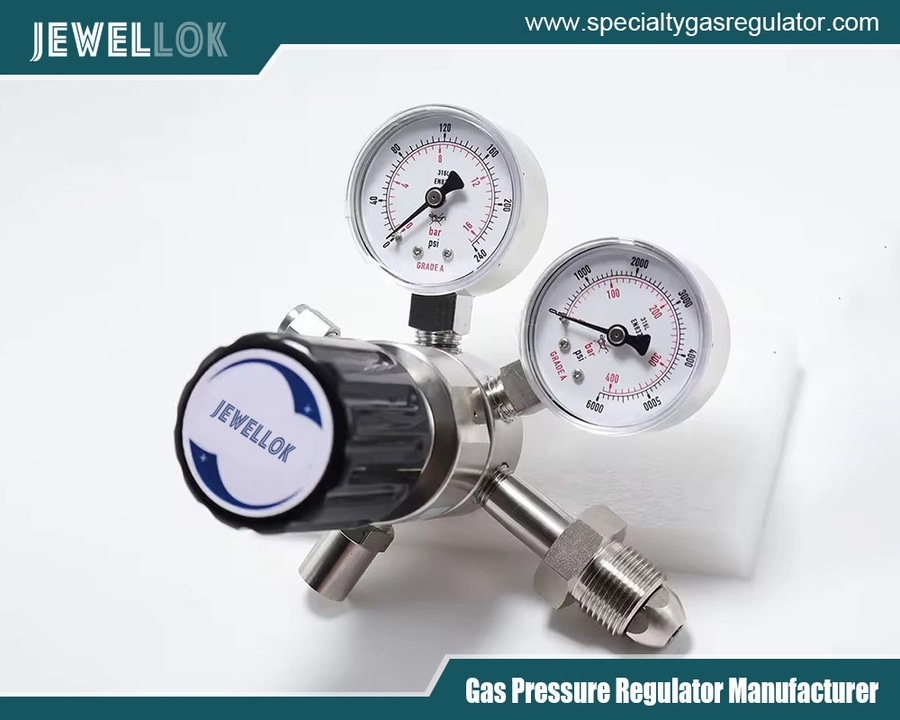

Fabricantes de reguladores de gases especiales de alta pureza
Fabricantes de reguladores de gases especiales de alta pureza
Principios básicos de la regulación de presión

En esencia, una válvula reguladora de gases especiales funciona según el principio del equilibrio de presión. Los gases almacenados en cilindros se encuentran sometidos a una presión enorme para maximizar la capacidad de almacenamiento. Sin embargo, la mayoría de las aplicaciones requieren presiones mucho más bajas para un uso seguro y eficaz. El regulador actúa como un «guardián», reduciendo la presión de entrada a una presión de salida estable, al tiempo que compensa las fluctuaciones en el suministro o la demanda.

El mecanismo fundamental consiste en un bucle de retroalimentación en el que se detecta la presión de salida y se ajusta automáticamente. Cuando el gas sale, la presión desciende, lo que hace que la válvula se abra ligeramente y permita la entrada de más gas desde el lado de alta presión. Por el contrario, si la presión aumenta, la válvula se cierra para restringir el flujo. Este equilibrio dinámico se consigue mediante fuerzas mecánicas, principalmente de resortes y diafragmas, sin necesidad de fuentes de energía externas en la mayoría de los casos.

Los reguladores especializados hacen hincapié en la pureza y la precisión. A menudo incorporan características como juntas metal-metal o diafragmas fabricados con materiales como el PTFE (politetrafluoroetileno) para evitar la desgasificación o la generación de partículas, que podrían contaminar procesos sensibles. El principio de funcionamiento garantiza no solo el control de la presión, sino también una caída de presión mínima —un fenómeno en el que la presión de salida disminuye a medida que aumenta el caudal—.

Componentes clave de una válvula reguladora de gases especiales

Una válvula reguladora de gases especiales típica consta de varios componentes interconectados que funcionan en armonía. El cuerpo principal suele estar mecanizado a partir de metales resistentes a la corrosión, como el acero inoxidable 316, para garantizar su durabilidad y compatibilidad con diversos gases.

Puerto de entrada y conexión: es aquí donde el regulador se acopla a la botella de gas mediante un racor CGA (Compressed Gas Association) específico para el tipo de gas. Soporta altas presiones de entrada e incluye filtros para retener partículas.
Mecanismo de carga: suele ser un resorte o un tornillo ajustable que establece la presión de salida deseada. Al comprimir el resorte, los usuarios aumentan la fuerza aplicada, lo que eleva la presión de salida.
Elemento sensor: Normalmente es un diafragma flexible o un pistón que detecta los cambios en la presión de salida. El diafragma separa el gas a alta presión del mecanismo de ajuste, evitando la contaminación.
Elemento de control: incluye el asiento de la válvula y el obturador (o tapón). El obturador se desplaza contra el asiento para modular el flujo de gas. En los modelos de alta pureza, estos están diseñados con un espacio muerto mínimo para reducir la retención de gas.
Orificio de salida: se conecta al equipo situado aguas abajo, a menudo con manómetros para supervisar la presión.
Válvula de alivio: Un dispositivo de seguridad que libera el exceso de presión para evitar fallos en el sistema.
Entre las características adicionales de los reguladores especializados pueden figurar tapas para facilitar el ajuste, manómetros para supervisar la presión de entrada y salida, y filtros o purificadores integrados para aplicaciones de pureza ultraalta.

Cómo funciona: Funcionamiento paso a paso

El funcionamiento de un regulador de gases especiales puede desglosarse en una serie de pasos que ilustran la interacción de las fuerzas.

En primer lugar, se conecta el regulador a la botella y se abre la válvula de entrada. El gas a alta presión entra por el puerto de entrada, pero inicialmente queda bloqueado por la válvula de asiento cerrada.

El usuario ajusta la presión de salida deseada girando el mando de ajuste, lo que comprime el resorte de carga. La fuerza de este resorte empuja hacia abajo el diafragma, que a su vez aleja el obturador del asiento, abriendo ligeramente la válvula. El gas fluye a través del orificio hacia la cámara de baja presión.

A medida que el gas se acumula en el lado de salida, la presión aumenta contra la parte inferior del diafragma. Esto genera una fuerza opuesta a la del muelle. Cuando la presión de salida alcanza el punto de consigna, el diafragma se flexiona hacia arriba, acercando el obturador al asiento y reduciendo el caudal.

Si la demanda aguas abajo aumenta (por ejemplo, si se utiliza más gas), la presión de salida desciende. El diafragma lo detecta y se desplaza hacia abajo impulsado por la fuerza del resorte, abriendo más la válvula para restablecer la presión. Si la demanda disminuye, la presión aumenta, empujando el diafragma hacia arriba y cerrando la válvula.

Este proceso de autorregulación mantiene una presión de salida prácticamente constante, incluso cuando la presión del cilindro se va agotando con el tiempo. En los reguladores de accionamiento directo, habituales para gases especiales, el diafragma acciona directamente el obturador. Para un control más preciso, los diseños pilotados utilizan una válvula piloto secundaria para amplificar la fuerza, lo que resulta ideal para aplicaciones de alto caudal o baja presión.

Entre las consideraciones especiales para los gases especiales se incluye la manipulación de sustancias corrosivas. Para gases como el cloruro de hidrógeno, los reguladores utilizan diseños de diafragma acoplado, en los que el diafragma está unido mecánicamente al obturador, lo que garantiza un cierre hermético y evita fugas.

Tipos de reguladores de gases especiales

Existen varios tipos de reguladores de gases especiales para adaptarse a diferentes necesidades.

– Reguladores de una sola etapa: reducen la presión en un solo paso. Son más sencillos y compactos, adecuados para aplicaciones en las que la presión del cilindro no varía drásticamente o en las que no es fundamental mantener una presión constante. Sin embargo, presentan una mayor caída de presión a medida que el cilindro se vacía.

– Reguladores de dos etapas: cuentan con dos etapas de reducción en serie, lo que les confiere una estabilidad superior. La primera etapa reduce la presión a un nivel intermedio (por ejemplo, 300-500 psi), y la segunda la ajusta con precisión hasta la salida final. Son ideales para instrumentos analíticos que requieren una presión constante, como los cromatógrafos de gases.

– Reguladores de alta presión: Diseñados para cilindros de hasta 6.000 psi, se utilizan con gases como el helio en aplicaciones de gran volumen.

– Reguladores de baja presión o de vacío: Para procesos delicados, en los que es necesario mantener presiones por debajo de los niveles atmosféricos.

– Reguladores de gases corrosivos: Fabricados con materiales como Monel o Hastelloy para manejar halógenos o ácidos.

– Reguladores de línea: Se instalan aguas abajo para el control en el punto de uso en sistemas de distribución de gas.

Cada tipo equilibra factores como el caudal, el rango de presión y la compatibilidad con los gases.

Aplicaciones en la industria

Los reguladores de gases especiales son indispensables en todos los sectores.

En los laboratorios, suministran gases para cromatografía, espectrometría de masas y patrones de calibración, garantizando mezclas precisas sin impurezas.

La fabricación de semiconductores depende de ellos para los procesos de dopaje con gases como el silano, en los que incluso las variaciones de presión más leves pueden estropear las obleas.

Las industrias farmacéutica y biotecnológica los utilizan para la fermentación, el cultivo celular y la síntesis de fármacos, manteniendo entornos estériles.

La monitorización medioambiental emplea reguladores para los analizadores de calidad del aire que toman muestras de gases traza.

En soldadura y fabricación de metales, los reguladores de argón o helio de alta pureza evitan la oxidación en la soldadura TIG.

Las aplicaciones médicas, aunque a veces se clasifican por separado, incluyen reguladores de oxígeno u óxido nitroso en anestesia, donde prima la fiabilidad.

En general, estos reguladores mejoran el control de los procesos, reducen los residuos y garantizan el cumplimiento de normas como la ISO 9001.

Consideraciones sobre mantenimiento y seguridad

Un mantenimiento adecuado prolonga la vida útil y la seguridad de los reguladores. Es esencial realizar inspecciones periódicas para detectar fugas, utilizando soluciones jabonosas o detectores. Los diafragmas deben sustituirse periódicamente, especialmente en entornos corrosivos.

Entre las características de seguridad se incluyen las válvulas de alivio de presión, que se activan si la presión supera los límites, y los discos de ruptura para fallos catastróficos.

Los usuarios deben seleccionar los reguladores adecuados para cada tipo de gas a fin de evitar reacciones —por ejemplo, no se debe utilizar cobre con acetileno—. Despresurizar siempre antes de la desconexión.

La formación sobre el uso adecuado previene accidentes, como el apriete excesivo de los racores, que puede provocar fugas.

Fabricantes de reguladores de gases especiales de alta pureza
Fabricantes de reguladores de gases especiales de alta pureza
Conclusión

Las válvulas reguladoras de gases especiales son un ejemplo de precisión ingenieril, ya que transforman el caos de la alta presión en un suministro controlado. Gracias al equilibrio de fuerzas entre resortes, diafragmas y válvulas, mantienen la estabilidad vital para las tecnologías avanzadas. A medida que las industrias evolucionan, estos dispositivos seguirán adaptándose, incorporando sensores inteligentes para la monitorización en tiempo real. Comprender su funcionamiento permite a los usuarios seleccionarlos y manejarlos de forma eficaz, impulsando la innovación y dando prioridad a la seguridad.
