Guía completa para la selección de reguladores de gases especiales de alta presión

{{{sourceTextContent.subTitle}}}

Guía completa para la selección de reguladores de gases especiales de alta presión

{{{sourceTextContent.description}}}

Guía completa para la selección de reguladores de gases especiales de alta presión

Los reguladores de gases especiales de alta presión son componentes fundamentales en sectores en los que es esencial un control preciso del caudal y la presión de los gases. Estos dispositivos garantizan un suministro seguro y eficiente de gases a alta presión, lo que evita accidentes y optimiza el rendimiento en aplicaciones que van desde la investigación en laboratorio hasta la fabricación industrial. La selección del regulador adecuado implica comprender las especificaciones técnicas, los factores de compatibilidad y las normas de seguridad. Esta guía ofrece una visión general completa para ayudar a ingenieros, técnicos y especialistas en compras a tomar decisiones informadas. Al finalizarla, dispondrás de los conocimientos necesarios para evaluar las opciones en función del rendimiento, la durabilidad y la relación calidad-precio.

Los gases especiales, como los que se utilizan en calibración, producción de semiconductores o aplicaciones médicas, suelen funcionar a presiones superiores a 3000 psi. Los reguladores reducen las presiones de entrada procedentes de cilindros o tuberías a niveles de salida utilizables, al tiempo que mantienen la estabilidad. Una selección inadecuada puede provocar fugas, contaminación o fallos del sistema, lo que subraya la necesidad de un enfoque metódico.

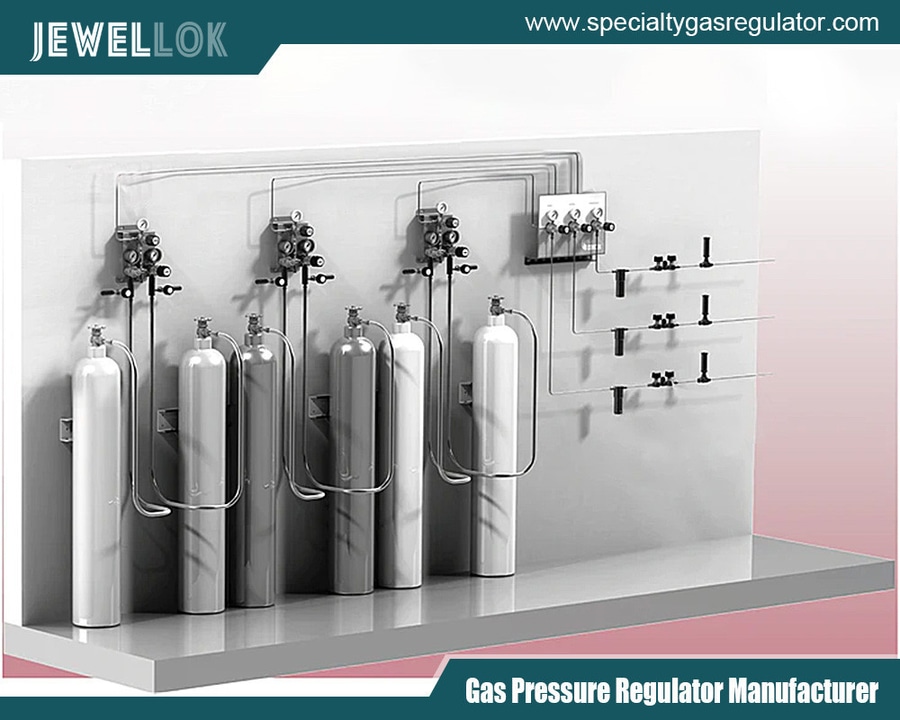

Fabricantes de reguladores de gases especiales de alta presión
Fabricantes de reguladores de gases especiales de alta presión
Comprender los reguladores de gases especiales de alta presión

En esencia, los reguladores de alta presión constan de un cuerpo, una tapa, un diafragma o pistón, resortes y válvulas. El mecanismo funciona equilibrando fuerzas: la presión de entrada ejerce presión sobre un elemento sensor (diafragma o pistón), que ajusta la válvula para mantener la presión de salida deseada. En el caso de los gases especiales, los reguladores deben manejar sustancias corrosivas, tóxicas o ultrapuras sin introducir impurezas.

Las principales diferencias con respecto a los reguladores estándar incluyen presiones nominales más elevadas, a menudo de hasta 6000 psi o más, y materiales especializados para resistir las reacciones químicas. Por ejemplo, los reguladores para gases inertes como el helio difieren de los destinados a gases reactivos como el cloro. Es fundamental comprender las propiedades de los gases, como la viscosidad, la densidad y la corrosividad. La viscosidad afecta a la dinámica del flujo, mientras que la densidad influye en los cálculos de la caída de presión.

Los reguladores se clasifican por etapas: de una sola etapa para aplicaciones sencillas con fluctuaciones mínimas de presión, y de dos etapas para un control preciso en los casos en que la presión de entrada varía significativamente. Los modelos de dos etapas reducen primero la presión a un nivel intermedio y, a continuación, la ajustan con precisión, lo que ofrece una mayor estabilidad.

Tipos de reguladores de gases especiales de alta presión

Existen varios tipos que se adaptan a diversas necesidades:

1. Reguladores reductores de presión: son los más comunes y reducen las altas presiones de entrada a presiones de salida más bajas. Ideales para gases en cilindros, cuentan con mandos ajustables para el control del punto de consigna.

2. Reguladores de contrapresión: mantienen la presión aguas arriba purgando el exceso de gas. Son útiles en aplicaciones de alivio o cuando se necesita una contrapresión constante, como en los sistemas de cromatografía.

3. Reguladores con cúpula: la presión se controla mediante una cúpula llena de gas piloto, lo que ofrece capacidad de ajuste remoto y alta precisión. Son adecuados para situaciones de alto caudal y alta presión en plantas petroquímicas.

4. Reguladores de control electrónico: al integrar sensores y actuadores, proporcionan precisión digital y automatización. En las fábricas de semiconductores, garantizan niveles de pureza inferiores a una parte por millón (ppm).

5. Reguladores de línea: instalados en tuberías para un suministro continuo, soportan caídas de presión más bajas, pero deben resistir un uso constante.

Cada tipo cuenta con variantes, como los reguladores en el punto de uso (POU) para el control localizado o los sistemas montados en paneles centrales para múltiples salidas.

Factores clave a la hora de seleccionar un regulador

La selección de un regulador requiere evaluar múltiples parámetros para adaptarse a las exigencias de la aplicación.

Rango de presión y control

Determina la presión máxima de entrada (p. ej., presión del cilindro de hasta 4500 psi) y el rango de salida requerido (p. ej., 0-500 psi). Busque reguladores con una amplia relación de regulación para mayor versatilidad. La caída de presión al aumentar el caudal debe ser mínima; intente que la variación sea inferior al 10 %. Para aplicaciones críticas, elija modelos con baja histéresis para garantizar un rendimiento repetible.

Requisitos de caudal

La capacidad de caudal, medida en SCFM (pies cúbicos estándar por minuto), debe ajustarse a las necesidades del sistema. Los reguladores de tamaño insuficiente provocan falta de suministro; los de tamaño excesivo conducen a la inestabilidad. Utilice los valores de Cv (coeficiente de caudal) de las especificaciones del fabricante para calcular: Caudal = Cv × √(ΔP × SG), donde ΔP es la caída de presión y SG es la gravedad específica. Para gases especiales a alta presión, tenga en cuenta las condiciones de flujo estrangulado en las que la velocidad alcanza velocidades sónicas.

Compatibilidad de materiales

Los materiales evitan la corrosión y la contaminación. El latón es adecuado para gases no corrosivos como el nitrógeno, mientras que el acero inoxidable (grado 316L) es el preferido para gases corrosivos como el sulfuro de hidrógeno. Los elastómeros de las juntas (por ejemplo, Viton para hidrocarburos, EPDM para compuestos a base de agua) deben resistir la degradación. Para una pureza ultraalta, las superficies electropulidas minimizan la desprendimiento de partículas.

Las tablas de compatibilidad de gases de normas como la CGA (Compressed Gas Association) sirven de guía para la selección. Evítese la incompatibilidad de materiales, como el aluminio con álcalis, que puede provocar fragilización.

Características de seguridad

La seguridad es primordial. Las válvulas de alivio integradas protegen contra la sobrepresurización, mientras que los discos de ruptura se rompen a presiones preestablecidas. Los manómetros con lentes irrompibles controlan las lecturas. En el caso de los gases tóxicos, los diseños de ventilación con captura dirigen el escape de forma segura. Certificaciones como ASME, PED o ATEX garantizan el cumplimiento de las directivas sobre recipientes a presión.

Considere diseños a prueba de fallos: tipos de pistón para altas presiones (menos propensos a fallos del diafragma) y sistemas de sujeción para zonas sísmicas.

Factores medioambientales y operativos

La temperatura ambiente afecta al rendimiento: los reguladores para gases criogénicos necesitan calentadores para evitar la formación de hielo. La resistencia a las vibraciones es crucial en aplicaciones móviles. La facilidad de mantenimiento, como los diseños modulares que permiten una rápida sustitución de piezas, reduce el tiempo de inactividad.

Las consideraciones de coste incluyen el precio inicial frente a los gastos a lo largo del ciclo de vida. Los modelos de gama alta con un MTBF (tiempo medio entre fallos) más prolongado pueden justificar un precio más elevado.

Aplicaciones de los reguladores de gases especiales de alta presión

Estos reguladores se utilizan en diversos sectores:

– Laboratorios e investigación: para cromatografía de gases, garantizando mezclas precisas de gases portadores como el helio.

– Fabricación de semiconductores: suministro de dopantes como la arsina a presiones de hasta 3000 psi con una pureza superior al 99,999 %.

– Medicina y farmacia: regulación del oxígeno o del óxido nitroso en sistemas de anestesia, con materiales que cumplen con la normativa de la FDA.

– Procesos industriales: en soldadura, control del flujo de argón; en el sector del petróleo y el gas, gestión del hidrógeno para el hidrocraqueo.

– Sector aeroespacial: manejo de propulsantes como la hidrazina en bancos de pruebas.

Los casos prácticos destacan algunas soluciones: una empresa biotecnológica eligió reguladores de acero inoxidable de dos etapas para la incubación con CO₂, lo que redujo la variabilidad en un 50 %.

Mantenimiento y resolución de problemas

El mantenimiento regular prolonga la vida útil. Comprueba si hay fugas utilizando soluciones jabonosas o detectores electrónicos. Limpia las partes internas con disolventes homologados para eliminar los contaminantes. Calibra los manómetros anualmente.

Problemas habituales:

– Fluencia: Aumento gradual de la presión debido al desgaste de los asientos; sustituye los asientos.

– Vibración: Oscilación de la válvula debida a un dimensionamiento inadecuado; ajusta o redimensiona.

– Congelación: en entornos húmedos, utilice gases secos o calentadores.

Siga las instrucciones del fabricante para el desmontaje, utilizando los valores de par de apriete especificados para evitar daños.

Fabricantes de reguladores de gases especiales de alta presión
Fabricantes de reguladores de gases especiales de alta presión
Conclusión

La selección de reguladores de gases especiales de alta presión exige un equilibrio entre conocimientos técnicos y experiencia práctica. Al evaluar la presión, el caudal, los materiales, la seguridad y las características específicas de la aplicación, podrá elegir dispositivos que mejoren la eficiencia y la seguridad. Consulte a expertos o utilice software de selección para necesidades complejas. En última instancia, el regulador adecuado no solo cumple los requisitos actuales, sino que se anticipa a las demandas futuras, garantizando un funcionamiento fiable en entornos de alto riesgo.

Para obtener más información sobre la guía completa para la selección de reguladores de gases especiales de alta presión, puede visitar la página web de Jewellok en https://www.specialtygasregulator.com/product-category/specialty-gas-pressure-regulators/.
