¿Cómo funciona un colector de cambio totalmente automático para botellas de gases especiales?

{{{sourceTextContent.subTitle}}}

¿Cómo funciona un colector de cambio totalmente automático para botellas de gases especiales?

{{{sourceTextContent.description}}}

¿Cómo funciona un colector de cambio totalmente automático para botellas de gases especiales?

En sectores en los que el suministro continuo de gases especiales es fundamental, como la fabricación de semiconductores, la producción farmacéutica y la investigación de laboratorio, las interrupciones en el flujo de gas pueden provocar costosos paros, comprometer los experimentos o incluso suponer riesgos para la seguridad. Los gases especiales, entre los que se incluyen el nitrógeno de alta pureza, el oxígeno, el argón, el helio y diversas mezclas, se almacenan en cilindros de alta presión. Gestionar estos cilindros manualmente para garantizar transiciones fluidas cuando uno se vacía resulta ineficaz y propenso a errores humanos. Aquí es donde entra en juego un colector de cambio totalmente automático.

Un colector de conmutación totalmente automático para cilindros de gases especiales es un avanzado sistema de distribución de gases diseñado para cambiar automáticamente entre múltiples fuentes de gas —normalmente dos bancos de cilindros— sin necesidad de intervención manual. Supervisa los niveles de presión del gas en tiempo real e inicia la conmutación cuando el suministro principal está a punto de agotarse, garantizando un flujo ininterrumpido hacia las aplicaciones posteriores. Esta tecnología integra componentes mecánicos, electrónicos y neumáticos para ofrecer fiabilidad, seguridad y eficiencia. En este artículo, analizaremos en profundidad los componentes, los principios de funcionamiento, las ventajas, las aplicaciones y las consideraciones de mantenimiento de estos sistemas, ofreciendo una visión técnica completa.

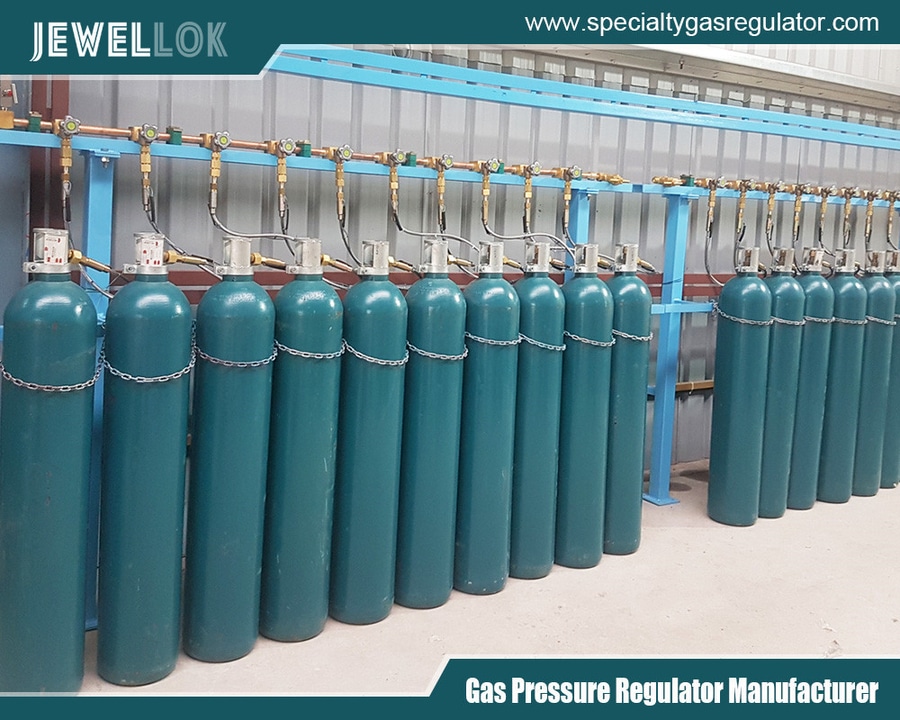

manifold de conmutación totalmente automático para cilindros de gases especiales
manifold de conmutación totalmente automático para cilindros de gases especiales
Componentes clave del sistema

Para comprender cómo funciona un colector de conmutación totalmente automático, es esencial familiarizarse con sus componentes principales. Estos sistemas están diseñados con precisión para manejar gases a alta presión, al tiempo que mantienen la pureza y evitan la contaminación.

Bancos de cilindros: El colector suele conectarse a dos bancos independientes de cilindros de gas. Cada banco consta de uno o más cilindros conectados en paralelo a través de un colector. El colector es un conjunto de tuberías que recoge el gas de varios cilindros y lo dirige a la línea principal. Los cilindros se fijan mediante mangueras flexibles equipadas con válvulas de retención para evitar el reflujo y garantizar un flujo unidireccional del gas.
Reguladores de presión: Un elemento central del sistema son los reguladores de presión de dos etapas, uno para cada banco. Estos reducen la alta presión de los cilindros (a menudo entre 2000 y 3000 psi) a una presión de línea utilizable (por ejemplo, entre 50 y 150 psi). Los colectores automáticos suelen incorporar reguladores integrados que se ajustan dinámicamente durante la conmutación para mantener una presión de salida constante.
Válvulas de conmutación y actuadores: El núcleo de la automatización reside en las válvulas de conmutación, que son accionadas por solenoide o neumáticamente. Estas válvulas controlan el recorrido del flujo, dirigiendo el gas desde el banco primario al banco secundario (de reserva). En los sistemas totalmente automáticos, los solenoides eléctricos o los pilotos neumáticos responden a señales de control para garantizar una conmutación fluida.
Sensores y transductores de presión: Los transductores de presión electrónicos supervisan la presión de entrada de cada banco. Estos sensores proporcionan datos en tiempo real a la unidad de control, detectando cuándo la presión desciende por debajo de un umbral predefinido (por ejemplo, 100-200 psi), lo que indica un agotamiento.
Unidad de control o PLC: Un controlador lógico programable (PLC) o un panel de control basado en microprocesador procesa las entradas de los sensores y ejecuta la lógica de conmutación. Incluye alarmas, pantallas para las lecturas de presión e interfaces para la monitorización remota. Las unidades avanzadas pueden incorporar protocolos de comunicación digital como Modbus para la integración con sistemas SCADA.
Válvulas de alivio y dispositivos de seguridad: Para evitar la sobrepresurización, se instalan discos de ruptura o válvulas de alivio. Los filtros y purificadores garantizan la pureza del gas, mientras que las válvulas de aislamiento permiten la sustitución segura de las botellas.
Alimentación eléctrica y sistema de respaldo: Los sistemas totalmente automáticos requieren alimentación eléctrica, a menudo con baterías de respaldo para garantizar el funcionamiento durante los cortes de corriente. Algunos diseños incluyen sistemas de respaldo neumáticos para una conmutación a prueba de fallos.
Estos componentes suelen montarse en un panel de pared o en un soporte de suelo, fabricados con materiales resistentes a la corrosión, como el acero inoxidable, para manejar gases especiales sin que se degraden.

Principio de funcionamiento

El funcionamiento de un colector de conmutación totalmente automático puede desglosarse en una secuencia de pasos automatizados, regidos por una lógica basada en la presión y controles electrónicos.

Inicialmente, el sistema se configura con un banco como fuente principal (activa) y el otro como reserva. El gas fluye desde los cilindros primarios a través del colector, hacia el regulador y, desde allí, a la aplicación a través de la línea de suministro. La unidad de control supervisa continuamente la presión en ambos bancos mediante transductores.

Cuando la presión del banco primario desciende hasta un punto de consigna —lo que indica que los cilindros están casi vacíos—, la unidad de control activa la conmutación. Esto implica:

Fase de detección: Los sensores de presión detectan la condición de baja presión. El PLC compara la lectura con el umbral y confirma que no se trata de una fluctuación transitoria.
Accionamiento de la válvula: La unidad de control envía una señal para cerrar la válvula del banco principal y abrir la del banco de reserva. En los sistemas basados en solenoides, esto ocurre de forma casi instantánea, a menudo en milisegundos, para evitar cualquier caída de la presión en la línea.
Equalización de la presión: Durante la conmutación, los reguladores garantizan una transición suave extrayendo momentáneamente de ambos bancos si es necesario, lo que evita picos o caídas de presión. Los sistemas avanzados utilizan un control proporcional para regular el caudal.
Activación de la alarma: Una alarma sonora o visual avisa a los operadores de que se ha producido una conmutación, indicándoles que deben sustituir los cilindros vacíos. El sistema también puede enviar notificaciones por correo electrónico o mediante integración con el software de gestión de las instalaciones.
Restablecimiento y reconfiguración: Tras sustituir los cilindros vacíos y presurizar el banco, el operador restablece el sistema de forma manual o automática. Algunos colectores alternan los bancos para garantizar un uso uniforme.
Este proceso se repite según sea necesario, lo que proporciona redundancia. En los bancos de varios cilindros, el colector puede incluir una lógica en cascada, en la que los cilindros se vacían secuencialmente para maximizar la utilización antes de que se agote por completo el banco.

A diferencia de los sistemas semiautomáticos, que requieren un reinicio manual tras el cambio, los totalmente automáticos gestionan todo el ciclo de forma electrónica, lo que los hace ideales para operaciones 24 horas al día, 7 días a la semana.

Ventajas de los colectores de cambio totalmente automáticos

La adopción de colectores totalmente automáticos ofrece varias ventajas técnicas y operativas:

– Suministro ininterrumpido: al eliminar la intervención manual, estos sistemas minimizan el tiempo de inactividad, algo crucial en procesos como la cromatografía de gases o el corte por láser, en los que las interrupciones en el suministro de gas pueden echar a perder lotes o dañar los equipos.

– Mayor seguridad: la detección automática reduce la exposición a gases a alta presión durante los cambios de cilindro. Funciones como la detección de fugas y el cierre automático evitan accidentes.

– Eficiencia y ahorro de costes: el uso optimizado del gas mediante una monitorización precisa reduce el desperdicio. La monitorización remota permite el mantenimiento predictivo, lo que reduce los costes de mano de obra.

– Mantenimiento de la pureza: los diseños de circuito cerrado evitan la contaminación atmosférica, algo esencial para los gases especiales con niveles de pureza superiores al 99,999 %.

– Escalabilidad: los sistemas pueden ampliarse con bancos adicionales o integrarse en redes de distribución de gas más grandes.

Sin embargo, estas ventajas conllevan unos costes iniciales más elevados en comparación con los colectores manuales, y requieren fuentes de alimentación fiables.

Aplicaciones en diversos sectores

Los colectores de conmutación totalmente automáticos se utilizan ampliamente en sectores que exigen un suministro de gas fiable:

En la fabricación de semiconductores, suministran gases inertes como el argón para el procesamiento de obleas, donde incluso breves interrupciones pueden detener las líneas de producción, lo que supone un coste de millones.

Los laboratorios farmacéuticos y biotecnológicos los utilizan para los gases de calibración en instrumentos analíticos, lo que garantiza resultados consistentes en el desarrollo de fármacos.

Los centros médicos los emplean para el suministro de oxígeno y óxido nitroso en hospitales, respaldando sistemas vitales.

Las aplicaciones industriales incluyen la soldadura con gases de protección y el envasado de alimentos en atmósferas modificadas.

Los servicios de pruebas medioambientales y calibración dependen de ellos para obtener mezclas de gases precisas en la monitorización de emisiones.

Consideraciones sobre mantenimiento y seguridad

Un mantenimiento adecuado es fundamental para garantizar la durabilidad y la seguridad. Las inspecciones periódicas deben comprobar si hay fugas utilizando soluciones jabonosas o detectores electrónicos. Los sensores de presión y las válvulas deben calibrarse anualmente, siguiendo las directrices del fabricante.

La sustitución de los cilindros debe realizarse en zonas bien ventiladas, y los operarios deben llevar EPI. Los componentes eléctricos deben estar conectados a tierra para evitar descargas estáticas.

Entre los problemas habituales se incluyen la deriva de los sensores, el atasco de las válvulas o los cortes de corriente; la resolución de problemas se lleva a cabo mediante herramientas de diagnóstico en el panel de control.

El cumplimiento de normas como la NFPA o la ISO garantiza la conformidad.

Colector de cambio totalmente automático para cilindros de gases especiales
Colector de cambio totalmente automático para cilindros de gases especiales
Conclusión

Un colector de cambio totalmente automático para cilindros de gases especiales representa la vanguardia de la tecnología de manejo de gases, ya que automatiza el cambio entre los bancos de cilindros para proporcionar un suministro de gas continuo, seguro y eficiente. Al integrar sensores, válvulas y controles inteligentes, resuelve los retos de los sistemas manuales, lo que lo convierte en indispensable en entornos de alto riesgo. A medida que las industrias evolucionan hacia la automatización, estos colectores seguirán desempeñando un papel clave en la mejora de la productividad y la fiabilidad.

Para obtener más información sobre cómo funciona un colector de cambio totalmente automático para cilindros de gases especiales, puede visitar la página web de Jewellok en https://www.specialtygasregulator.com/product-category/gas-changeover-system/.
