Introducción
Los gases especiales desempeñan un papel fundamental en las industrias modernas, entre las que se incluyen la fabricación de semiconductores, la industria farmacéutica, la biotecnología, los laboratorios analíticos, el sector aeroespacial, las energías renovables, la tecnología láser y las instalaciones de investigación avanzada. Muchos de estos gases son de gran pureza, corrosivos, tóxicos, inflamables, oxidantes o pirofóricos, lo que hace que sea esencial una regulación precisa de la presión y un suministro seguro del gas. Cualquier fluctuación de presión, contaminación o fuga puede afectar a la calidad del producto, la fiabilidad de los equipos, la seguridad de los operarios y el cumplimiento de la normativa.

Los paneles de control de presión OEM son sistemas de distribución de gases diseñados específicamente para proporcionar un control estable, preciso y seguro de los gases especiales a lo largo de los procesos de producción. A diferencia de los reguladores de gas estándar, los paneles de control de presión OEM integran múltiples componentes en un conjunto compacto y personalizado que simplifica la instalación, al tiempo que mejora significativamente la seguridad operativa y el rendimiento del suministro de gas.

A medida que los procesos industriales siguen exigiendo estándares de pureza más elevados y una mayor automatización, los paneles de control de presión OEM se han convertido en componentes indispensables en los sistemas modernos de suministro de gas.

Fabricantes de reguladores de gases especiales de alta presión
Fabricantes de reguladores de gases especiales de alta presión

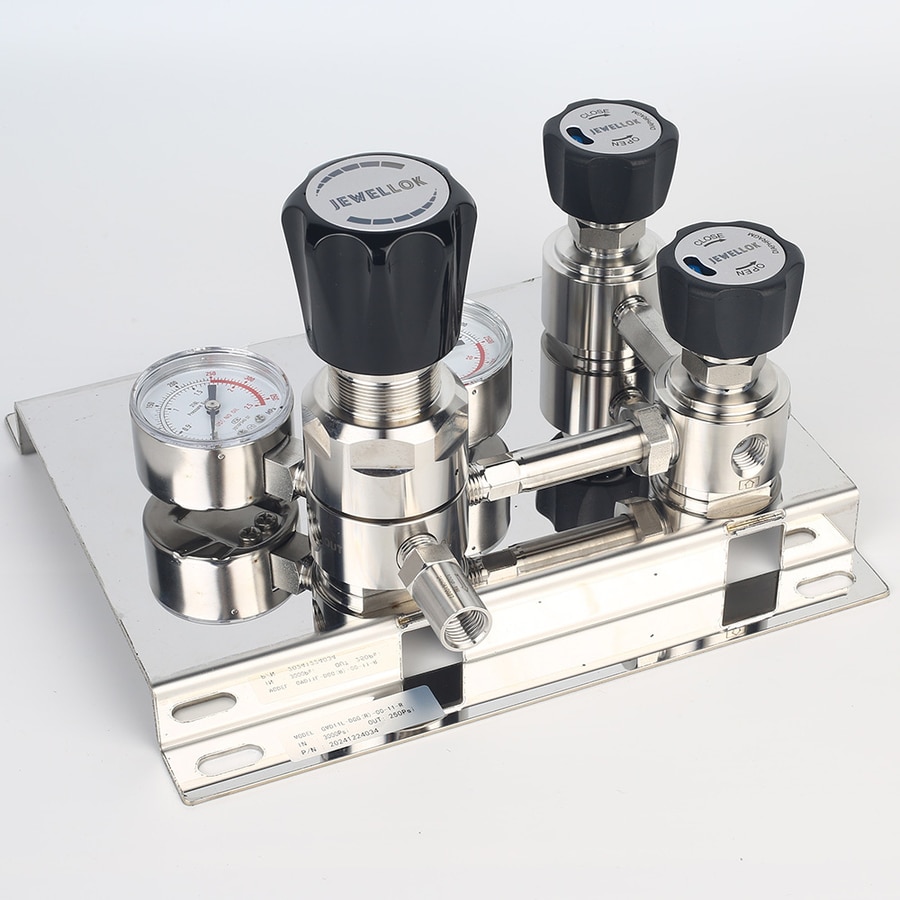

¿Qué son los paneles de control de presión OEM?
Los paneles de control de presión OEM (fabricante de equipo original) son conjuntos de control de gases personalizados, diseñados para regular, supervisar y distribuir gases especiales desde cilindros, remolques cisterna, tanques de almacenamiento a granel o armarios de gases hasta los equipos de proceso.

Cada panel se fabrica de acuerdo con la presión de funcionamiento, el tipo de gas, los requisitos de caudal, el entorno de instalación, el nivel de pureza y los requisitos de automatización especificados por el cliente.

Un panel de control de presión típico combina varios componentes de ingeniería de precisión en un único sistema integrado, entre los que se incluyen:

Reguladores de presión de alta pureza
Válvulas de diafragma de acero inoxidable
Válvulas de bola
Válvulas de aguja
Manómetros
Transmisores de presión
Válvulas de alivio
Válvulas de retención
Filtros
Válvulas de cierre automático
Sistemas de purga
Válvulas de ventilación
Módulos de control PLC
Interfaces de monitorización de fugas de gas
En lugar de montar estos componentes individualmente in situ, los paneles de presión OEM se someten a pruebas de fábrica, pruebas de fugas, limpieza y certificación antes de su envío, lo que reduce considerablemente el tiempo de instalación y el riesgo operativo.

Por qué las aplicaciones de gases especiales requieren un control de presión de precisión
Los gases especiales difieren significativamente de los gases industriales comunes.

Muchos de los gases utilizados en fábricas de semiconductores y procesos químicos requieren niveles de pureza superiores al 99,999 % (5N), al 99,9999 % (6N) o incluso al 99,99999 % (7N). Incluso la contaminación microscópica puede arruinar costosos lotes de fabricación.

Entre los gases especiales más habituales se incluyen:

Hidrógeno (H₂)
Nitrógeno (N₂)
Argón (Ar)
Helio (He)
Oxígeno (O₂)
Silano (SiH₄)
Amoníaco (NH₃)
Cloro (Cl₂)
Cloruro de hidrógeno (HCl)
Fluoruro de hidrógeno (HF)
Tricloruro de boro (BCl₃)
Hexafluoruro de azufre (SF₆)
Óxido nitroso (N₂O)
Monóxido de carbono (CO)
Estos gases suelen plantear retos tales como:

Alta toxicidad
Fuerte corrosividad
Almacenamiento a alta presión
Tolerancia extremadamente baja a la humedad
Requisitos de pureza ultraalta
Propiedades químicas reactivas
Los paneles de control de presión OEM mantienen una presión de salida estable al tiempo que minimizan la caída de presión, la contaminación y la generación de partículas.

Componentes clave de los paneles de control de presión OEM
Reguladores de presión de alta pureza
Los reguladores de presión son el corazón de todo panel de control de presión.

Reducen la presión de los cilindros, que puede superar los 3.000 psi, a una presión de trabajo precisa adecuada para los equipos situados aguas abajo.

Los reguladores de alta calidad proporcionan:

Excelente estabilidad de presión
Baja caída de presión
Efecto mínimo de la presión de alimentación
Bajo volumen interno
Alta repetibilidad
Sellado metal contra metal
Baja generación de partículas
Los materiales suelen incluir:

Acero inoxidable 316L VAR
Acero inoxidable 316L VIM-VAR
Hastelloy
Monel
Aleaciones de níquel
Válvulas de diafragma
Las válvulas de diafragma aíslan el flujo de gas sin contaminar la corriente de gas.

En comparación con las válvulas convencionales, las válvulas de diafragma metálico ofrecen:

Volumen muerto nulo
Alta vida útil
Sellado hermético
Bajas tasas de fuga
Excelente resistencia a la corrosión
Estas válvulas se utilizan ampliamente en sistemas de gases de grado semiconductor.

Manómetros y transmisores de presión
Los operadores deben supervisar la presión del sistema de forma continua.

Los manómetros proporcionan una indicación visual local, mientras que los transmisores envían señales electrónicas a sistemas PLC o SCADA para la supervisión remota.

Los sistemas modernos suelen incluir:

Sensores de presión digitales
Transmisores analógicos
Salidas de alarma
Capacidad de registro de datos
Válvulas de alivio
Las válvulas de alivio de presión protegen los equipos situados aguas abajo de una sobrepresión accidental.

Estos dispositivos descargan automáticamente el gas si la presión supera el límite preestablecido, protegiendo tanto a los equipos como al personal.

Sistemas de purga
Antes de introducir un gas especial en la línea de proceso, los sistemas de purga eliminan:

Humedad
Oxígeno
Gases residuales del proceso
Contaminantes en suspensión
Entre los gases de purga habituales se incluyen:

Nitrógeno de alta pureza
Argón
Helio
Una purga eficaz prolonga significativamente la vida útil de los componentes, al tiempo que mantiene la pureza del gas.

Ventajas de los paneles de control de presión personalizados por el fabricante de equipos originales (OEM)
Diseño a medida
Cada aplicación industrial tiene unas condiciones de funcionamiento únicas.

Los fabricantes de equipos originales (OEM) personalizan:

Presión de funcionamiento
Caudal
Número de líneas de gas
Configuración de montaje
Compatibilidad de materiales
Nivel de automatización
Protocolo de comunicación
Funciones de seguridad
Esto garantiza la máxima compatibilidad con los equipos existentes.

Normas de seguridad más estrictas
Los gases especiales pueden presentar riesgos significativos.

Los paneles OEM incorporan múltiples características de seguridad, entre las que se incluyen:

Válvulas de cierre de emergencia
Interfaces de detección de fugas de gas
Alarmas de presión
Aislamiento automático
Enclavamientos de purga
Sistemas de ventilación
Dispositivos de alivio de presión
Estas características reducen los riesgos operativos y mejoran la seguridad en el lugar de trabajo.

Mayor pureza del gas
La contaminación del gas suele deberse a una selección inadecuada de los componentes o a una instalación incorrecta.

Los paneles OEM fabricados en fábrica se producen en entornos limpios utilizando:

Soldadura orbital
Tubos electropulidos
Accesorios de alta pureza
Limpieza de precisión
Pruebas de fugas con helio
Esto ayuda a mantener una pureza ultraalta en todo el sistema de distribución de gas.

Instalación más rápida
Los sistemas montados en fábrica eliminan el complicado montaje in situ.

Los clientes solo tienen que:

Montar el panel
Conectar el suministro de gas
Conectar los tubos de salida
Conectar los controles eléctricos
Realizar la puesta en marcha
El tiempo de instalación puede reducirse de varios días a tan solo unas horas.

Costes de mantenimiento reducidos
Los paneles de control de presión integrados reducen:

Los puntos de fuga
Los errores de montaje
La frecuencia de mantenimiento
El inventario de piezas de recambio
El tiempo de inactividad
Esto reduce el coste total de propiedad.

Sectores que utilizan paneles de control de presión OEM
Fabricación de semiconductores
La fabricación de semiconductores requiere un suministro de gas extremadamente estable.

Entre las aplicaciones se incluyen:

Deposición química en fase de vapor (CVD)
Deposición de capas atómicas (ALD)
Grabado por plasma
Implantación iónica
Limpieza de obleas
Hornos de difusión
Las fluctuaciones de presión pueden afectar directamente al rendimiento de las obleas y al funcionamiento de los dispositivos.

Fabricación farmacéutica
La producción farmacéutica depende de gases especiales para:

Procesamiento estéril
Fermentación
Liofilización
Envasado
Análisis de laboratorio
Los paneles de control de presión ayudan a mantener la consistencia del producto al tiempo que cumplen los requisitos de las buenas prácticas de fabricación (GMP).

Biotecnología
Los laboratorios de biotecnología utilizan gases especiales en:

Cultivo celular
Biorreactores
Incubadoras
Cromatografía
Instrumentos analíticos
Una presión de gas precisa mejora la repetibilidad de los experimentos.

Laboratorios analíticos
Los sistemas de cromatografía de gases, ICP-MS, espectrometría de masas y espectroscopia requieren una presión del gas portador altamente estable.

Los paneles de presión OEM mejoran la precisión analítica y la fiabilidad de los instrumentos.

Procesamiento químico
Las plantas químicas manipulan numerosos gases peligrosos.

Los paneles de control de presión garantizan una distribución segura del gas para:

Reactores
Sistemas de mezcla
Plantas piloto
Equipos de control de procesos
Industria aeroespacial
La fabricación aeroespacial utiliza gases especiales durante:

Soldadura
Tratamiento térmico
Producción de compuestos
Laboratorios de ensayo
Una presión de gas fiable mejora la calidad de la fabricación.

Automatización y monitorización inteligente
Los modernos paneles de control de presión OEM incorporan cada vez más tecnologías de la Industria 4.0.

Los sistemas inteligentes pueden incluir:

Control mediante PLC
Pantallas táctiles HMI
Comunicación por Ethernet
Modbus TCP/IP
Profinet
EtherNet/IP
Diagnóstico remoto
Monitorización en la nube
Mantenimiento predictivo
La monitorización en tiempo real permite a los operadores detectar cambios anómalos de presión antes de que se produzca un fallo en el equipo.

La integración con los sistemas de control de la planta también mejora la eficiencia de la producción, al tiempo que reduce la intervención manual.

Selección de materiales para sistemas de gases especiales
La compatibilidad de los materiales es fundamental.

El material más utilizado es el acero inoxidable 316L debido a:

Su resistencia a la corrosión
Su excelente soldabilidad
Su bajo contenido en azufre
Su alto grado de pureza
Su resistencia mecánica
Para gases altamente corrosivos, los fabricantes pueden optar por:

Hastelloy C-276
Monel
Níquel 200
Componentes revestidos de PTFE
Tubos de PFA
El electropulido reduce aún más la rugosidad de la superficie, minimizando la generación de partículas y la adsorción de gas.

Normas de calidad y ensayos
Los paneles de control de presión de los fabricantes de equipos originales (OEM) fiables se someten a rigurosos procedimientos de control de calidad.

Las pruebas habituales incluyen:

Prueba de fugas de helio
Prueba de resistencia a la presión
Pruebas funcionales
Pruebas de caudal
Verificación de la limpieza
Limpieza para servicio con oxígeno
Inspección de la rugosidad superficial
Verificación de la trazabilidad de los materiales
Muchos fabricantes también cumplen con normas internacionales como:

ISO 9001
Normas SEMI
Directrices de la CGA
Requisitos de la CE
Cumplimiento de la Directiva RoHS
Requisitos de la Directiva PED, cuando proceda
Las pruebas exhaustivas garantizan la fiabilidad a largo plazo en entornos industriales exigentes.

Factores a tener en cuenta a la hora de elegir un proveedor de paneles de control de presión OEM
Seleccionar al fabricante OEM adecuado es esencial para el rendimiento del sistema y la fiabilidad a largo plazo.

Los criterios clave de evaluación incluyen:

Experiencia en sistemas de gases especiales
Capacidad de personalización de ingeniería
Fabricación en sala limpia
Abastecimiento de componentes de alta pureza
Experiencia en soldadura de precisión
Capacidad para realizar pruebas de fugas
Certificación de materiales
Certificaciones internacionales de calidad
Asistencia técnica
Servicio posventa global
Un proveedor con experiencia también debe proporcionar documentación técnica completa, incluidos planos P&ID, cálculos de presión, manuales de funcionamiento, informes de inspección y certificados de ensayo.

Tendencias futuras en el control de presión de gases especiales
La demanda de soluciones avanzadas de control de presión sigue creciendo a medida que las industrias buscan una mayor automatización, sostenibilidad y precisión en la fabricación.

Se espera que los avances futuros incluyan:

Regulación de presión asistida por IA
Sistemas inteligentes de autodiagnóstico
Tecnología de gemelos digitales
Análisis de mantenimiento predictivo
Gestión remota basada en la nube
Sistemas de cambio de gas totalmente automatizados
Plataformas integradas de monitorización de gases y seguridad
Diseños de paneles modulares compactos
A medida que los nodos de semiconductores sigan reduciéndose y la fabricación de alta tecnología se expanda a nivel mundial, los paneles de control de presión de los fabricantes de equipos originales (OEM) se volverán cada vez más sofisticados, al tiempo que ofrecerán mayor precisión, mayor fiabilidad y una seguridad operativa mejorada.

Sistema de colector de hidrógeno a alta presión
Sistema de colector de hidrógeno a alta presión
Conclusión
Los paneles de control de presión OEM se han convertido en componentes esenciales de los sistemas de suministro de gases especiales en la fabricación de semiconductores, la industria farmacéutica, la biotecnología, los laboratorios, el procesamiento químico y muchas otras industrias de alta tecnología. Al integrar reguladores de precisión, válvulas de alta pureza, instrumentos de monitorización, dispositivos de seguridad y tecnologías de control inteligente en un único conjunto personalizado, estos sistemas garantizan una regulación estable de la presión, una pureza excepcional del gas y un rendimiento fiable de los procesos.

En comparación con los métodos convencionales de distribución de gas, los paneles de control de presión diseñados por fabricantes de equipos originales (OEM) ofrecen ventajas significativas, entre las que se incluyen una mayor seguridad, un menor riesgo de contaminación, una instalación simplificada, menores costes de mantenimiento y una integración perfecta con entornos de fabricación automatizados. A medida que los procesos industriales siguen exigiendo estándares de pureza más elevados, requisitos de seguridad más estrictos y operaciones de fábrica más inteligentes, invertir en un panel de control de presión OEM diseñado por profesionales es una decisión estratégica que favorece la productividad a largo plazo, el cumplimiento normativo y la excelencia operativa.

Para obtener más información sobre los paneles de control de presión OEM para aplicaciones de control de gases especiales, puede visitar la página web de Jewellok en https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
