Introducción
La industria de los semiconductores es uno de los sectores manufactureros más exigentes del mundo, en el que la precisión, la limpieza y la estabilidad de los procesos determinan directamente la calidad del producto y el rendimiento de la producción. Cada etapa de la fabricación de semiconductores —incluidas la fotolitografía, la deposición química en fase de vapor (CVD), la deposición de capas atómicas (ALD), el grabado por plasma, la implantación iónica y la limpieza de obleas— depende del suministro preciso de gases de proceso de alta pureza.

El corazón de toda red de distribución de gases de alta pureza es el panel de control de presión (PCP). Estos sistemas especializados regulan la presión del gas procedente de cilindros de alta presión o de fuentes de gas a granel hasta alcanzar las presiones de funcionamiento precisas que requieren los equipos de semiconductores. Un panel de control de presión bien diseñado no solo garantiza un flujo de gas constante, sino que también protege las costosas herramientas de proceso, minimiza los riesgos de contaminación, mejora la seguridad del operador y maximiza el tiempo de actividad de la producción.

A medida que la fabricación de semiconductores sigue evolucionando hacia nodos de proceso más pequeños, un mayor rendimiento de las obleas y procesos químicos cada vez más sensibles, los modernos paneles de control de presión se han convertido en sistemas inteligentes, automatizados y altamente integrados, capaces de cumplir los requisitos más estrictos de pureza y fiabilidad.

Regulador de una sola etapa de pureza ultraalta para semiconductores
Regulador de una sola etapa de pureza ultraalta para semiconductores

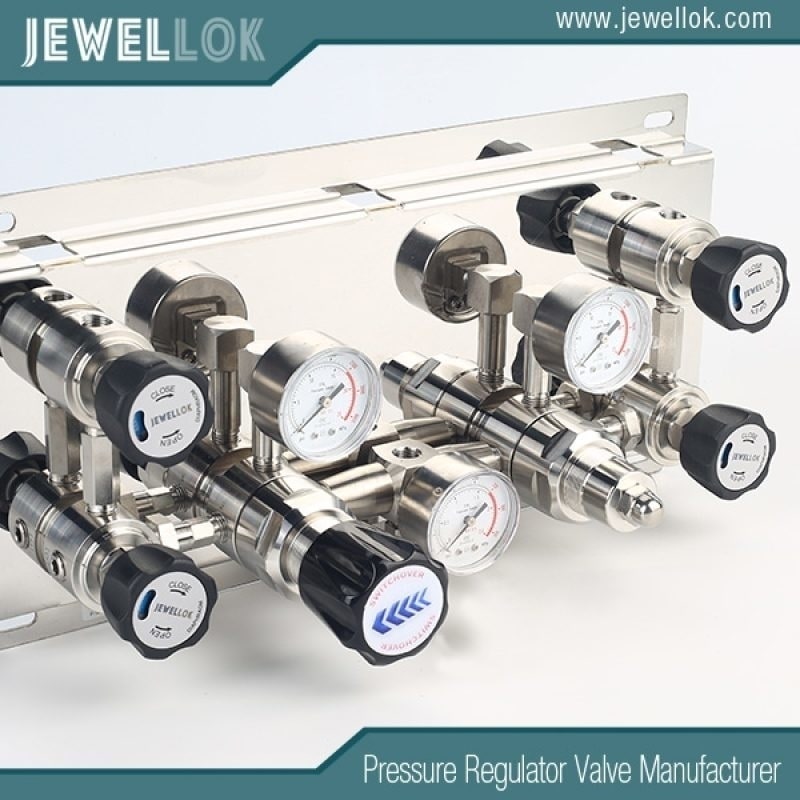

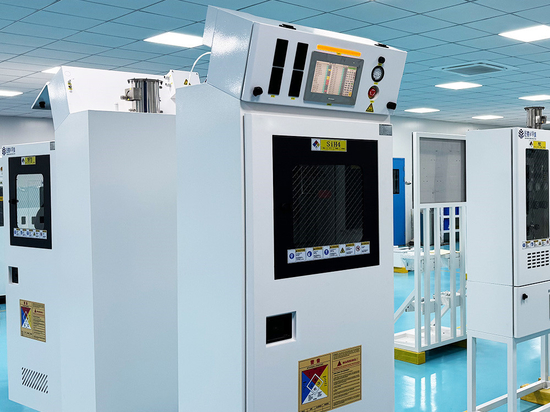

¿Qué es un panel de control de presión?
Un panel de control de presión es un conjunto de gestión de gases diseñado para reducir, regular, supervisar y distribuir gases especiales por las instalaciones de fabricación de semiconductores.

A diferencia de los reguladores de gas industriales convencionales, los paneles de control de presión para semiconductores se fabrican con materiales y componentes de pureza ultraalta (UHP) para eliminar la contaminación, la generación de partículas y el volumen muerto.

Un panel de control de presión típico incluye:

Reguladores de presión de alta pureza
Válvulas de diafragma
Válvulas de bola
Manómetros
Transmisores de presión
Interfaces de caudal másico
Válvulas de alivio
Válvulas de retención
Sistemas de purga
Filtros de gas
Tubos de acero inoxidable
Racores VCR con junta frontal
Interfaces para PLC o automatización
En conjunto, estos componentes proporcionan una presión de gas estable al tiempo que garantizan la máxima seguridad del proceso.

Importancia del control de presión en la fabricación de semiconductores
La fabricación moderna de semiconductores utiliza docenas de gases especiales, entre los que se incluyen:

Nitrógeno (N₂)
Argón (Ar)
Helio (He)
Hidrógeno (H₂)
Oxígeno (O₂)
Silano (SiH₄)
Amoníaco (NH₃)
Cloro (Cl₂)
Cloruro de hidrógeno (HCl)
Tricloruro de boro (BCl₃)
Hexafluoruro de tungsteno (WF₆)
Hexafluoruro de azufre (SF₆)
Óxido nitroso (N₂O)
Tetrafluoruro de carbono (CF₄)
Cada gas requiere una presión de funcionamiento diferente en función del equipo de proceso.

Las fluctuaciones de presión pueden provocar:

Variación del espesor de la película
Irregularidad en el grabado
Contaminación por partículas
Inestabilidad del proceso
Defectos en las obleas
Paradas del equipo
Menor rendimiento de producción
Un panel de control de presión de precisión elimina estos problemas al mantener una presión de salida estable, independientemente de los cambios en la presión de los cilindros.

Características clave del diseño de los paneles de control de presión para semiconductores
Construcción de pureza ultraalta
Las aplicaciones de semiconductores requieren sistemas de suministro de gas extremadamente limpios.

Los paneles de control de presión se fabrican normalmente con:

Acero inoxidable 316L VAR
Acero inoxidable 316L VIM-VAR
Superficies internas electropulidas
Rugosidad superficial inferior a 10 Ra μin
Tubos soldados orbitalmente
Reguladores de diafragma metálico
Racores de sellado frontal
Estos materiales minimizan la generación de partículas al tiempo que mantienen una excelente resistencia a la corrosión.

Alta precisión de presión
Los equipos de proceso suelen requerir una presión de gas extremadamente estable.

Los reguladores de presión avanzados mantienen la presión de salida con una deriva mínima, incluso cuando la presión de entrada del cilindro disminuye durante el funcionamiento.

Entre las ventajas se incluyen:

Condiciones de proceso estables
Caudal de gas constante
Mayor repetibilidad
Mejor rendimiento de las obleas
Regulación de presión de doble etapa
La mayoría de los paneles de control de presión para semiconductores utilizan reguladores de presión de doble etapa.

Las ventajas incluyen:

Mayor estabilidad de la presión de salida
Menor efecto de la presión de suministro
Menor caída de presión
Mayor precisión de control
La regulación de doble etapa es especialmente importante para los procesos críticos de deposición y grabado.

Cambio automático de gas
La producción continua requiere un suministro de gas ininterrumpido.

Los sistemas de cambio automático alternan entre las bombonas de gas principal y de reserva sin interrumpir el suministro de gas de proceso.

Entre las ventajas se incluyen:

Funcionamiento continuo
Menor tiempo de inactividad
Mayor eficiencia en la producción
Menores costes de mano de obra
Los colectores automáticos suelen integrarse en los paneles de control de presión que dan servicio a las herramientas de semiconductores.

Sistemas de purga integrados
La pureza del gas es esencial para la fabricación de semiconductores.

Los paneles de control de presión suelen incorporar sistemas de purga automatizados que utilizan nitrógeno de pureza ultraalta.

Las funciones típicas de purga incluyen:

Eliminación de aire
Eliminación de humedad
Eliminación de oxígeno
Preparación para el mantenimiento
Sustitución segura del gas
Una purga adecuada reduce significativamente los riesgos de contaminación.

Rendimiento estanco
Muchos gases utilizados en la industria de los semiconductores son tóxicos, corrosivos, pirofóricos o costosos.

Los paneles de control de presión están diseñados con:

Conjuntos sometidos a pruebas de fugas con helio
Sellado metal con metal
Racores VCR
Tubos soldados
Válvulas de diafragma de alta integridad
Las tasas típicas de fuga de helio son inferiores a 1 × 10⁻⁹ atm·cc/seg.

Componentes principales de un panel de control de presión
Reguladores de presión
Los reguladores de presión reducen la alta presión de los cilindros a una presión de funcionamiento estable.

Los factores clave de selección incluyen:

Presión nominal de entrada
Rango de presión de salida
Capacidad de caudal
Compatibilidad con los gases
Precisión de presión
Válvulas de diafragma
Las válvulas de diafragma metálico proporcionan un cierre libre de contaminación.

Entre sus ventajas se incluyen:

Volumen muerto nulo
Larga vida útil
Excelente estanqueidad
Alta pureza
Resistencia a la corrosión
Manómetros
Los manómetros permiten la supervisión visual de:

La presión del cilindro
La presión intermedia
La presión de salida
Los transmisores de presión digitales también pueden transmitir datos en tiempo real a los sistemas de control de la fábrica.

Válvulas de alivio
Los dispositivos de alivio de presión protegen los equipos situados aguas abajo contra una presión excesiva.

Mejoran tanto la seguridad de los equipos como la protección del operador.

Filtros
Los filtros de gas de alta pureza eliminan las partículas antes de que los gases entren en herramientas sensibles de semiconductores.

Los grados de filtrado habituales incluyen:

0,003 μm
0,01 μm
0,1 μm
Tubos de acero inoxidable
Los tubos sin soldadura electropulidos minimizan:

La liberación de partículas
La adsorción de humedad
La contaminación del gas
La corrosión interna
Aplicaciones en toda la fabricación de semiconductores
Los paneles de control de presión dan soporte a prácticamente todas las aplicaciones de suministro de gas dentro de las fábricas de semiconductores.

Fotolitografía
Una presión estable de nitrógeno protege los procesos de fotorresina y mantiene entornos limpios.

Deposición química en fase de vapor (CVD)
Los sistemas CVD requieren un suministro altamente estable de gases precursores en condiciones de presión cuidadosamente controladas.

La estabilidad de la presión influye directamente en el espesor de la película y en la uniformidad de la deposición.

Deposición de capa atómica (ALD)
La ALD depende de un suministro preciso de gas por pulsos.

Incluso las variaciones de presión más pequeñas pueden afectar al crecimiento de la película a escala atómica.

Los paneles de control de presión de alta precisión ayudan a lograr una excelente repetibilidad.

Grabado por plasma
Los procesos de grabado utilizan gases reactivos en condiciones estrictamente controladas.

Una presión estable garantiza:

Un grabado uniforme
Un mejor control de las dimensiones críticas
Una menor variabilidad del proceso
Implantación iónica
Los sistemas de implantación iónica requieren un suministro preciso de gas para mantener la estabilidad del haz y la precisión de la implantación.

Limpieza de obleas
Los equipos de limpieza utilizan gases especiales para eliminar contaminantes sin dañar las superficies de las obleas.

Una regulación fiable de la presión mantiene la consistencia de la limpieza.

Características de seguridad
La fabricación de semiconductores suele implicar el uso de gases peligrosos.

Los modernos paneles de control de presión incorporan múltiples mecanismos de seguridad.

Entre ellos se incluyen:

Protección contra exceso de caudal
Válvulas de cierre de emergencia automáticas
Válvulas de alivio de presión
Interfaces de detección de fugas de gas
Enclavamientos de purga
Parada de emergencia mediante PLC
Monitorización remota
Sistemas de alarma
Estas características protegen al personal, a los equipos y a las instalaciones de producción.

Automatización e integración en la Industria 4.0
Las fábricas de semiconductores actuales adoptan cada vez más tecnologías de fabricación inteligente.

Los paneles modernos de control de presión admiten:

Comunicación con PLC
Ethernet/IP
Profinet
Modbus TCP
Integración SCADA
Conectividad MES
Diagnóstico remoto
Mantenimiento predictivo
Monitorización digital de la presión
Registro de datos en tiempo real
Estas capacidades inteligentes mejoran la visibilidad de los procesos al tiempo que reducen los costes de mantenimiento.

Selección de materiales para gases corrosivos
Algunos gases utilizados en la fabricación de semiconductores son altamente corrosivos.

Algunos ejemplos son:

Cloruro de hidrógeno
Cloro
Fluoruro de hidrógeno
Tricloruro de boro
Los paneles de control de presión que manejan estos gases suelen utilizar:

Componentes de Hastelloy
Aleaciones de níquel
Materiales especiales para diafragmas
Asientos de válvulas resistentes a la corrosión
La selección adecuada de los materiales prolonga considerablemente la vida útil, al tiempo que mantiene la pureza del gas.

Ventajas de los paneles de control de presión a medida
Cada planta de fabricación de semiconductores tiene requisitos únicos en cuanto al suministro de gas.

Los paneles de control de presión diseñados a medida ofrecen:

Diseño optimizado del sistema
Mayor eficiencia en la instalación
Mayor compatibilidad con los sistemas de gas existentes
Rangos de presión personalizados
Configuraciones de conexión flexibles
Automatización integrada
Mayor seguridad
Mantenimiento simplificado
La personalización OEM también permite a los fabricantes cumplir con las normas regionales y las especificaciones de los clientes.

Selección del proveedor adecuado de paneles de control de presión
A la hora de elegir un fabricante de paneles de control de presión, hay que tener en cuenta los siguientes factores:

Experiencia en sistemas de gas para semiconductores
Capacidades de fabricación UHP
Montaje en sala limpia
Experiencia en soldadura orbital
Tecnología de electropulido
Pruebas de fugas de helio
Gestión de calidad según la norma ISO
Asistencia técnica
Servicio técnico global
Capacidad de diseño a medida
Un proveedor con experiencia puede mejorar significativamente la fiabilidad del sistema, al tiempo que reduce los costes operativos a largo plazo.

Tendencias futuras
La industria de los semiconductores sigue avanzando hacia:

Tecnología de proceso de 2 nm
Empaquetado avanzado
Producción de semiconductores para IA
Mayor rendimiento de las obleas
Fábricas totalmente automatizadas
Los futuros paneles de control de presión contarán con:

Diagnóstico asistido por IA
Predicción inteligente de la presión
Conectividad IoT
Tecnología de gemelo digital
Mantenimiento predictivo
Ciberseguridad mejorada
Automatización de fábrica totalmente integrada
Estas innovaciones mejorarán aún más la precisión en el suministro de gas, la seguridad y la eficiencia de fabricación.

Los 10 mejores reguladores de presión de gas de pureza ultraalta en la India
Los 10 mejores reguladores de presión de gas de pureza ultraalta en la India
Conclusión
Los paneles de control de presión son un componente crítico de la infraestructura de suministro de gas para semiconductores. Al proporcionar una regulación precisa de la presión, una construcción de pureza ultraalta, una gestión automática del gas y funciones de seguridad avanzadas, ayudan a garantizar procesos de fabricación estables y un alto rendimiento de las obleas.

A medida que la fabricación de semiconductores se vuelve cada vez más sofisticada, los paneles de control de presión están evolucionando desde simples conjuntos mecánicos hasta sistemas inteligentes y automatizados capaces de dar soporte a la próxima generación de instalaciones de fabricación avanzadas. Invertir en paneles de control de presión personalizados y de alta calidad permite a los fabricantes de semiconductores mejorar la estabilidad de los procesos, reducir los riesgos de contaminación, mejorar la seguridad operativa y alcanzar la excelencia en la producción a largo plazo en uno de los entornos industriales más exigentes del mundo.
