Introducción
A medida que la fabricación de semiconductores, la producción farmacéutica, la biotecnología, los laboratorios analíticos y la investigación en materiales avanzados siguen evolucionando, la demanda de gases de proceso ultralimpios ha alcanzado niveles sin precedentes. Cada componente de un sistema de suministro de gases especiales desempeña un papel fundamental a la hora de mantener la pureza del gas, la estabilidad del proceso y la seguridad operativa. Entre estos componentes, el regulador de gas de pureza ultraalta (UHP) es uno de los dispositivos más importantes, encargado de controlar la presión del gas al tiempo que preserva su integridad.

A diferencia de los reguladores industriales convencionales, los reguladores de gas de pureza ultraalta (UHP) están diseñados específicamente para prevenir la contaminación, minimizar la generación de partículas, eliminar el volumen muerto y garantizar un control constante de la presión en condiciones de funcionamiento exigentes. Ya sea que se utilicen gases inertes, corrosivos, tóxicos, inflamables o gases de calibración de alta pureza, el regulador influye directamente en el rendimiento de la producción, la calidad del producto y la fiabilidad de los equipos.

Este artículo analiza los principios de diseño, los mecanismos de funcionamiento, los materiales, las aplicaciones, los criterios de selección y las prácticas de mantenimiento de los reguladores de gas de pureza ultraalta utilizados en los sistemas de suministro de gases especiales.

Los 10 mejores reguladores de presión de gas de pureza ultraalta en la India
Los 10 mejores reguladores de presión de gas de pureza ultraalta en la India
¿Qué es un regulador de gas de pureza ultraalta?
Un regulador de gas de pureza ultraalta es un dispositivo de control de presión de precisión diseñado para sistemas de distribución de gas en los que incluso trazas mínimas de contaminantes pueden afectar negativamente a los procesos de fabricación.

El regulador reduce la alta presión del gas procedente de cilindros, remolques cisterna o suministros de gas a granel a una presión controlada aguas abajo, al tiempo que mantiene una pureza excepcional del gas. A diferencia de los reguladores de presión estándar, los reguladores de pureza ultraalta (UHP) se fabrican bajo estrictas normas de limpieza para eliminar contaminantes tales como:

Humedad
Oxígeno
Hidrocarburos
Iones metálicos
Partículas
Residuos orgánicos
Estos reguladores suelen integrarse en:

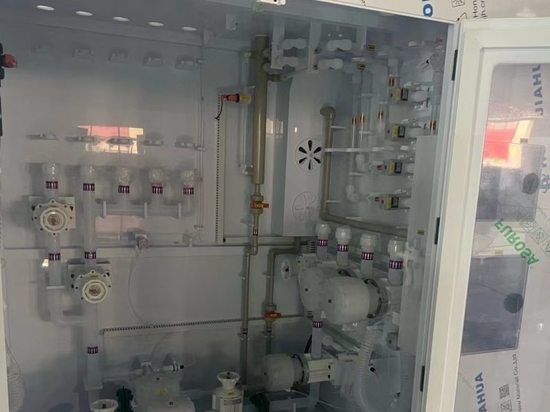

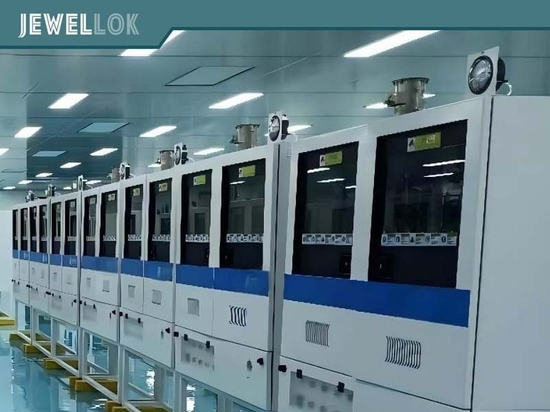

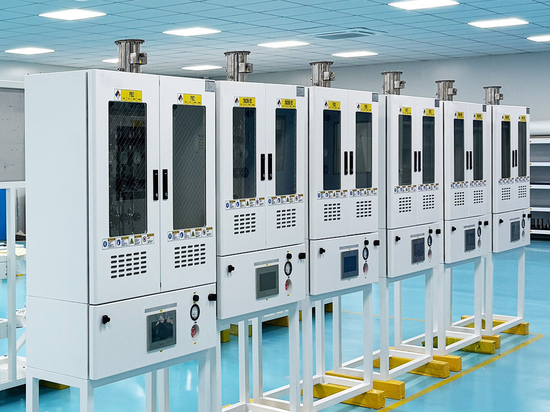

Armarios de gases para semiconductores

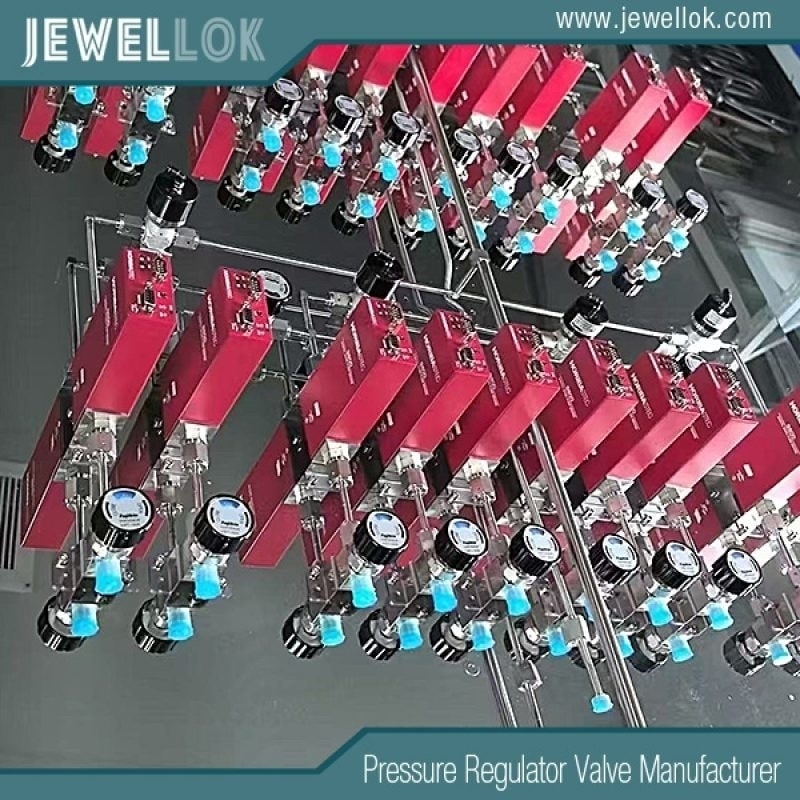

Paneles de suministro de gases especiales
Sistemas de gases para laboratorios
Sistemas de distribución de gases farmacéuticos
Sistemas de suministro de productos químicos
Instrumentos analíticos de alta pureza
Laboratorios de investigación
El objetivo principal es garantizar que los gases lleguen a los equipos de proceso sin introducir impurezas que puedan comprometer la calidad del producto.

Por qué es importante la pureza de los gases
Los procesos modernos de fabricación de semiconductores operan a escalas nanométricas, donde la contaminación microscópica puede provocar obleas defectuosas, un rendimiento reducido y costosas pérdidas de producción.

Del mismo modo, la fabricación de productos farmacéuticos requiere entornos altamente controlados, en los que las impurezas pueden afectar a las formulaciones de los medicamentos y al cumplimiento normativo.

Los gases contaminados pueden causar:

Defectos en las obleas
Oxidación de materiales sensibles
Irregularidades en las reacciones químicas
Reducción de la vida útil de los equipos
Errores en las mediciones analíticas
Contaminación del producto
Aumento de los costes de mantenimiento
Un regulador de pureza ultraalta diseñado adecuadamente minimiza estos riesgos al mantener una trayectoria de flujo de gas libre de contaminación.

Cómo funciona un regulador de gas de pureza ultraalta
Un regulador de gas funciona equilibrando la presión del gas de entrada con una fuerza de resorte ajustable que actúa sobre un diafragma.

La secuencia básica de funcionamiento incluye:

El gas a alta presión entra en el regulador.
El asiento de la válvula controla el flujo de gas hacia la cámara de baja presión.
El diafragma detecta la presión de salida.
La fuerza del muelle ajusta la apertura de la válvula.
La presión aguas abajo se mantiene estable a pesar de las fluctuaciones de la presión de entrada.
Los reguladores UHP de gama alta presentan:

Bajo volumen interno
Vías de paso del gas sin obstrucciones
Asientos de válvula de precisión
Diafragmas sensibles
Control estable de la presión
Alta precisión de caudal
Estas características garantizan una regulación constante de la presión a lo largo de todo el ciclo de descarga de la botella de gas.

Características clave de los reguladores de gas de pureza ultraalta
Superficies en contacto con el gas electropulidas
Las superficies internas en contacto con el gas se someten a un proceso de electropulido para minimizar la rugosidad superficial microscópica.

Entre las ventajas se incluyen:

Reducción de la generación de partículas
Menor adsorción de humedad
Limpieza más sencilla
Mayor resistencia a la corrosión
Mayor pureza del gas
Los acabados superficiales suelen alcanzar:

Ra ≤ 10 μin (0,25 μm)

o incluso

Ra ≤ 5 μin (0,13 μm)

para aplicaciones de grado semiconductor.

Construcción en acero inoxidable
La mayoría de los reguladores UHP se fabrican con:

Acero inoxidable 316L
316L VAR
Acero inoxidable 316L VIM-VAR
Estos materiales proporcionan:

Excelente resistencia a la corrosión
Alta resistencia mecánica
Baja desgasificación
Larga vida útil
Compatibilidad con gases especiales agresivos
Para gases altamente corrosivos, también pueden utilizarse aleaciones especializadas.

Diseño con diafragma metálico
A diferencia de los diafragmas de elastómero que se encuentran en los reguladores estándar, los modelos UHP suelen utilizar diafragmas metálicos.

Entre sus ventajas se incluyen:

Permeabilidad nula
Contaminación reducida
Excelente estanqueidad
Mayor vida útil
Mejor sensibilidad a la presión
Los diafragmas metálicos son especialmente adecuados para gases tóxicos, corrosivos y de alta pureza.

Bajo volumen muerto
El volumen muerto se refiere a las cavidades internas en las que el gas puede estancarse.

Los diseños con bajo volumen muerto proporcionan:

Purgado de gas más rápido
Contaminación cruzada reducida
Mayor consistencia del proceso
Menor consumo de gas
Esto es especialmente importante al cambiar entre gases especiales.

Alta integridad frente a fugas
Los reguladores de pureza ultraalta suelen alcanzar tasas de fuga inferiores a:

Fugas internas: cierre hermético a las burbujas
Fugas externas: 1 × 10⁻⁹ atm·cc/seg de helio o mejor
Las pruebas de fugas con helio garantizan la idoneidad para aplicaciones en semiconductores y laboratorios.

Tipos de reguladores de gas de pureza ultraalta (UHP)
Reguladores de una sola etapa
Los reguladores de una sola etapa reducen la presión en un solo paso.

Ventajas:

Compactos
Rentables
Fáciles de instalar
Adecuados para:

Sistemas de gas de laboratorio
Instrumentos analíticos
Aplicaciones de investigación

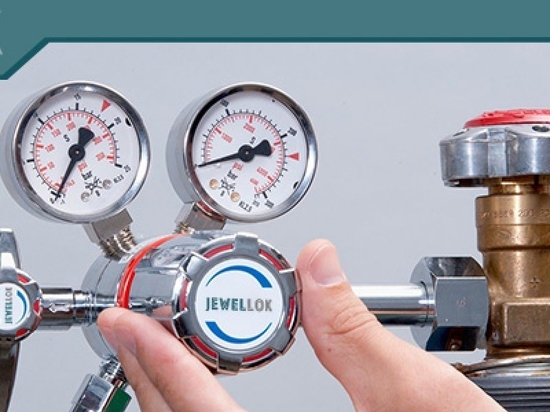

Reguladores de dos etapas
Los reguladores de dos etapas proporcionan una estabilidad de presión superior al reducir la presión en dos etapas.

Entre sus ventajas se incluyen:

Presión de salida estable
Menor efecto de la presión de suministro
Mayor precisión del proceso
Mejor control a medida que se agota la botella
Ampliamente utilizados en la fabricación de semiconductores y la producción farmacéutica.

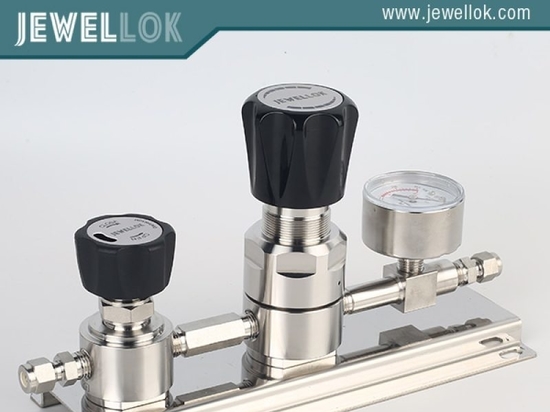

Reguladores de línea
Instalados aguas abajo en los sistemas de distribución, los reguladores de línea mantienen una presión constante cerca del punto de uso.

Entre sus aplicaciones se incluyen:

Herramientas de proceso

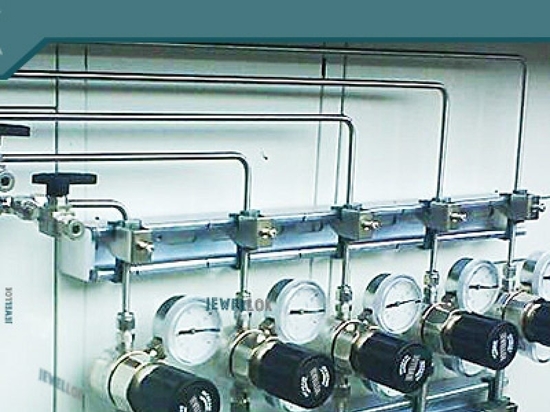

Paneles de gas
Equipos de producción
Instrumentos analíticos
Gases especiales compatibles con reguladores de pureza ultraalta (UHP)
Los reguladores de pureza ultraalta pueden manejar numerosos gases especiales, entre los que se incluyen:

Gases inertes:

Nitrógeno
Argón
Helio
Neón
Criptón
Gases reactivos:

Hidrógeno
Oxígeno
Amoníaco
Cloro
Cloruro de hidrógeno
Gases de proceso para semiconductores:

Silano
Fosfina
Diborano
Arsina
Trifluoruro de nitrógeno
Hexafluoruro de tungsteno
Gases de calibración

Gases para láser

Gases portadores

Mezclas de gases especiales

Siempre debe verificarse la compatibilidad de los materiales antes de la instalación.

Aplicaciones en diversos sectores
Fabricación de semiconductores
Las fábricas de semiconductores requieren un suministro de gas extremadamente limpio para:

CVD
PVD
ALD
Grabado
Implantación iónica
Limpieza de obleas
Los reguladores UHP garantizan una presión de gas estable al tiempo que mantienen un funcionamiento libre de contaminación.

Industria farmacéutica
Los gases de alta pureza permiten:

Fabricación estéril
Fermentación
Envasado
Ensayos de laboratorio
Control de procesos
Una regulación de presión fiable ayuda a mantener el cumplimiento de las buenas prácticas de fabricación (GMP).

Biotecnología
Los reguladores de gas se utilizan ampliamente para:

Cultivo celular
Biorreactores
Cámaras de atmósfera controlada
Investigación de laboratorio
Un flujo de gas estable mejora la repetibilidad de los experimentos.

Laboratorios analíticos
Entre sus aplicaciones se incluyen:

Cromatografía de gases (GC)
ICP-MS
LC-MS
FTIR
Análisis medioambiental
La estabilidad de la presión influye directamente en la precisión analítica.

Industria aeroespacial
Los gases especiales se utilizan en:

Pruebas de materiales
Desarrollo de motores
Fabricación de compuestos
Producción de componentes espaciales
El suministro de gas ultralimpio mejora la precisión de las pruebas.

Selección del regulador de gas de pureza ultraalta adecuado
Para elegir el regulador correcto es necesario evaluar varios parámetros técnicos.

Compatibilidad con los gases
Los diferentes gases requieren materiales distintos.

Los gases corrosivos pueden requerir:

Hastelloy
Monel
Aleaciones de níquel
Los gases inertes de alta pureza suelen utilizar acero inoxidable 316L.

Rango de presión
Hay que tener en cuenta:

Presión máxima de entrada
Presión de salida requerida
Rango de ajuste de presión
Un dimensionamiento inadecuado puede reducir la precisión del control.

Capacidad de caudal
Determine los valores requeridos:

Caudal máximo
Caudal de funcionamiento continuo
Demanda máxima
Los reguladores sobredimensionados pueden reducir la sensibilidad, mientras que las unidades infradimensionadas restringen el suministro de gas.

Normas de conexión
Las conexiones habituales para cilindros incluyen:

CGA
DIN
BS
JIS
VCR
Sello frontal
Racores de compresión
Las conexiones correctas garantizan una instalación sin fugas.

Requisitos de pureza
Las aplicaciones pueden requerir:

Grado semiconductor
Grado analítico
Grado farmacéutico
Grado de investigación
Los requisitos de mayor pureza suelen exigir procesos de fabricación más rigurosos.

Importancia de la limpieza de superficies
Los reguladores UHP se someten a rigurosos procedimientos de limpieza.

Los pasos típicos de fabricación incluyen:

Mecanizado de precisión
Limpieza por ultrasonidos
Desengrasado
Pasivación química
Electropulido
Enjuague de alta pureza
Secado en sala limpia
Doble embalaje
El embalaje se realiza a menudo en salas limpias de clase ISO para evitar la contaminación antes de la instalación.

Buenas prácticas de instalación
Una instalación adecuada prolonga la vida útil del regulador y protege la pureza del sistema.

Las prácticas recomendadas incluyen:

Verificar la compatibilidad del gas.
Inspeccionar los racores antes de la instalación.
Utilizar tubos limpios y libres de partículas.
Evitar la contaminación durante el montaje.
Purgar el sistema antes de su puesta en marcha.
Realizar pruebas de fugas con helio.
Seguir las especificaciones de par de apriete del fabricante.
Se recomiendan procedimientos de instalación en sala limpia para las instalaciones de semiconductores.

Mantenimiento preventivo
El mantenimiento rutinario ayuda a mantener el rendimiento a lo largo del tiempo.

El mantenimiento recomendado incluye:

Inspección visual
Pruebas de fugas
Calibración de presión
Verificación del funcionamiento de las válvulas
Sustitución de componentes desgastados
Limpieza periódica, cuando proceda
Los reguladores dañados nunca deben repararse con piezas de recambio incompatibles.

Consideraciones de seguridad
Los gases especiales suelen presentar riesgos significativos.

Los riesgos potenciales incluyen:

Exposición a sustancias tóxicas
Incendio
Explosión
Corrosión
Fuga a alta presión
Asfixia
Las recomendaciones de seguridad incluyen:

Ventilación adecuada
Sistemas de detección de gases
Válvulas de cierre automático
Sistemas de extracción de emergencia
Sistemas de sujeción de cilindros
Formación de los operarios
Cumplimiento de la normativa de seguridad local
Al manipular gases tóxicos para semiconductores, los reguladores suelen integrarse en armarios de gas automatizados equipados con funciones de monitorización continua y cierre de emergencia.

Tendencias emergentes en la regulación de gases UHP
El futuro del suministro de gases especiales avanza hacia una mayor automatización, digitalización e inteligencia de procesos.

Las tendencias clave incluyen:

Reguladores de presión electrónicos inteligentes
Monitorización remota de la presión
Sistemas de suministro de gas compatibles con el IIoT
Mantenimiento predictivo
Sensores de presión digitales
Sistemas de conmutación automatizados
Detección de fugas mejorada
Estándares de fabricación de mayor pureza
Estas innovaciones mejoran la eficiencia operativa al tiempo que reducen el tiempo de inactividad y los costes de mantenimiento.

¿Por qué elegir un fabricante profesional de reguladores de gas UHP?
Seleccionar un fabricante con experiencia ofrece varias ventajas:

Capacidades de fabricación de grado semiconductor
Mecanizado CNC de precisión
Montaje en sala limpia
Pruebas de fugas con helio
Componentes de acero inoxidable electropulido
Control de calidad exhaustivo
Certificaciones internacionales
Soluciones OEM y ODM a medida
Asistencia técnica global
Un proveedor fiable también puede personalizar los reguladores para tipos de gas, rangos de presión, estándares de conexión y configuraciones de sistema específicos, con el fin de satisfacer los requisitos de cada aplicación.

Fabricante chino de reguladores de gas de pureza ultraalta
Fabricante chino de reguladores de gas de pureza ultraalta
Conclusión
Los reguladores de gas de pureza ultraalta son componentes indispensables en los modernos sistemas de suministro de gases especiales, ya que garantizan un control preciso de la presión al tiempo que preservan la integridad de los gases ultralimpios. Desde la fabricación de semiconductores y la producción farmacéutica hasta la investigación biotecnológica y los laboratorios analíticos avanzados, estos reguladores desempeñan un papel fundamental en el mantenimiento de la estabilidad de los procesos, la calidad de los productos y la seguridad operativa.

A medida que las industrias siguen exigiendo estándares de pureza más elevados, materiales más avanzados y una automatización más inteligente, la importancia de los reguladores de gas UHP de alto rendimiento no hará más que seguir creciendo. Al elegir reguladores fabricados con acero inoxidable 316L electropulido, tecnología de diafragma metálico, diseños de bajo volumen muerto y rigurosas pruebas de fugas, las empresas pueden mejorar significativamente la fiabilidad del sistema, reducir los riesgos de contaminación y alcanzar la excelencia operativa a largo plazo.

Para las empresas que buscan soluciones fiables de suministro de gases especiales, invertir en reguladores de gas de pureza ultraalta de primera calidad es una decisión estratégica que garantiza un rendimiento constante, el cumplimiento normativo y los más altos estándares en la gestión de gases industriales.

Para obtener más información sobre los reguladores de gas de pureza ultraalta para sistemas de suministro de gases especiales, puede visitar la página web de Jewellok en https://www.jewellok.com/product-category/chemical-delivery-system/.
