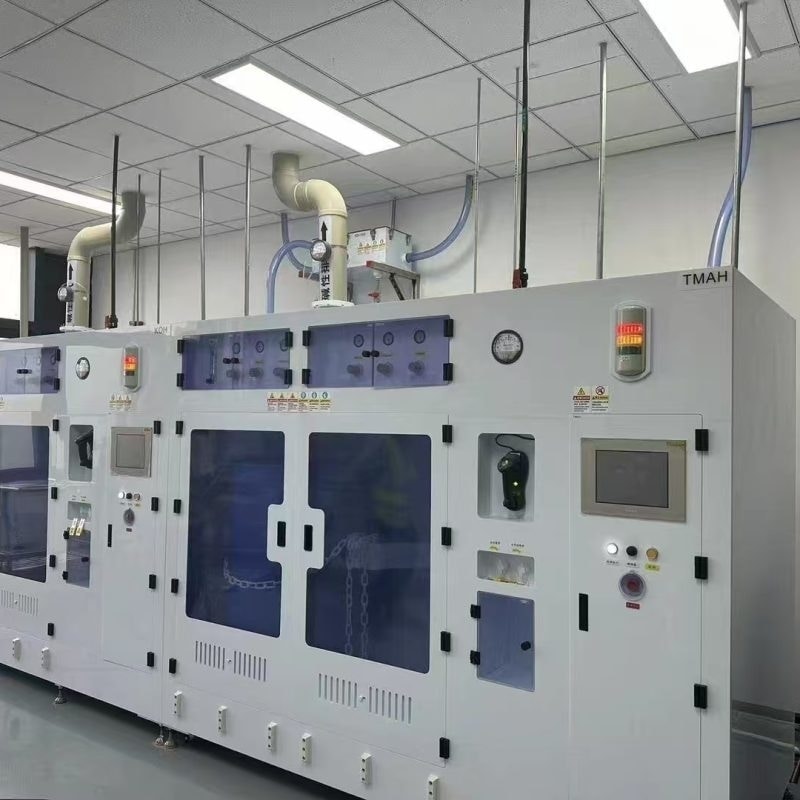

La industria de los semiconductores se basa en una precisión extrema, entornos ultralimpios y procesos químicos altamente controlados para producir circuitos integrados con características a escala nanométrica. Entre los subsistemas críticos que sustentan la fabricación de semiconductores, el módulo de suministro químico (CDM) desempeña un papel fundamental a la hora de garantizar el transporte seguro, preciso y libre de contaminación de los ácidos y disolventes utilizados a lo largo del procesamiento de las obleas. A medida que la fabricación de chips sigue evolucionando hacia nodos más pequeños y una mayor complejidad, los requisitos de rendimiento de los sistemas de suministro de productos químicos se han vuelto cada vez más estrictos. Este artículo analiza los principios de diseño, los componentes clave, los retos operativos y los avances tecnológicos asociados a los módulos de suministro de productos químicos para la manipulación de ácidos y disolventes en la fabricación de chips.

regulador de presión neumático de helio de alta pureza
regulador de presión neumático de helio de alta pureza
1. El papel del suministro de productos químicos en la fabricación de semiconductores
En las instalaciones de fabricación de semiconductores (fábricas), se utiliza una amplia gama de productos químicos —entre los que se incluyen ácidos fuertes (como el ácido sulfúrico, el ácido fluorhídrico y el ácido nítrico) y disolventes orgánicos (como el alcohol isopropílico, la acetona y los reveladores de fotorresinas)— se utilizan para los procesos de limpieza, grabado, decapado y preparación de superficies. Estos productos químicos deben suministrarse a las herramientas de proceso con:

Alta pureza (a menudo a niveles de partes por mil millones)
Caudales y presiones precisos
Generación mínima de partículas
Cero contaminación cruzada
El módulo de suministro de productos químicos actúa como interfaz entre el almacenamiento de productos químicos a granel y los equipos en el punto de uso (POU), garantizando que los productos químicos se acondicionen, se filtren y se suministren de forma controlada.

2. Funciones principales de un módulo de suministro de productos químicos
Un módulo de suministro de productos químicos (CDM) bien diseñado desempeña varias funciones críticas:

2.1 Almacenamiento y acondicionamiento de productos químicos
Los productos químicos suelen almacenarse en contenedores a granel, como bidones, contenedores o depósitos de alta pureza. El CDM incluye integración del almacenamiento con características tales como:

Sensores de nivel para la monitorización en tiempo real
Sistemas de control de temperatura para mantener la estabilidad de los productos químicos
Inertización con gas inerte (por ejemplo, nitrógeno) para evitar la oxidación o la contaminación
2.2 Filtración y purificación
Incluso los productos químicos de alta calidad pueden contener trazas de partículas o impurezas. Los CDM incorporan sistemas de filtración multietapa:

Prefiltros para eliminar partículas de gran tamaño
Filtros finales (p. ej., de 0,05 µm o más finos) para un suministro ultralimpio
Unidades de desgasificación opcionales para eliminar los gases disueltos
2.3 Control de caudal y presión
El suministro preciso se consigue mediante:

Controladores de caudal másico (MFC) o caudalímetros
Reguladores de presión y válvulas de contrapresión
Amortiguadores de pulsaciones para un caudal estable
2.4 Distribución a los equipos de proceso
El CDM conduce los productos químicos a través de tubos de alta pureza (a menudo de PFA o PTFE) hacia múltiples equipos. Debe mantener una presión constante y evitar tramos muertos o zonas de estancamiento que puedan provocar contaminación.

3. Componentes y materiales clave
El rendimiento de un CDM depende en gran medida de la selección de materiales y componentes compatibles con productos químicos agresivos.

3.1 Válvulas
Las válvulas de diafragma de pureza ultraalta (UHP) se utilizan ampliamente debido a:

Su volumen interno mínimo
Sus superficies en contacto con el fluido lisas
Su baja generación de partículas
Entre los materiales se incluyen el PTFE, el PFA y el acero inoxidable de alta pureza (por ejemplo, 316L con electropulido).

3.2 Bombas
Los sistemas de suministro de productos químicos utilizan bombas especializadas, tales como:

Bombas de diafragma accionadas por aire (AODD) para fluidos corrosivos
Bombas centrífugas de accionamiento magnético para un funcionamiento sin fugas
Bombas peristálticas para un suministro preciso y con bajo cizallamiento
3.3 Tubos y racores
Se prefieren los tubos de fluoropolímero (PFA, PTFE) debido a:

Su resistencia química
Sus superficies internas lisas
Su bajo contenido en sustancias extraíbles
Las conexiones suelen utilizar racores abocados o de compresión diseñados para alta pureza.

3.4 Sensores e instrumentación
La monitorización avanzada incluye:

Sensores de caudal (ultrasónicos o de Coriolis)
Transductores de presión
Sistemas de detección de fugas
Analizadores de concentración química
4. Consideraciones de diseño para la manipulación de ácidos y disolventes
La manipulación de ácidos y disolventes plantea retos de ingeniería específicos que deben tenerse en cuenta en el diseño de los sistemas CDM.

4.1 Resistencia a la corrosión
Los ácidos fuertes, como el HF, pueden atacar agresivamente a muchos materiales. Por lo tanto:

Se minimiza o elimina la exposición de los metales en las vías de flujo críticas
Se utilizan ampliamente los fluoropolímeros
Se prefieren los sistemas soldados a las uniones roscadas para reducir el riesgo de fugas
4.2 Seguridad y contención
Dada la naturaleza peligrosa de estas sustancias químicas, la seguridad es primordial:

Sistemas de tuberías de doble contención
Sensores de detección de fugas con cierre automático
Integración de ventilación y extracción
Sistemas de drenaje y neutralización de emergencia
4.3 Prevención de la contaminación cruzada
Incluso trazas de contaminación pueden arruinar las obleas semiconductoras:

Líneas específicas para cada sustancia química
Sistemas automatizados de lavado y purga
Diseño sin tramos muertos (sin zonas de estancamiento)
4.4 Carga estática y manipulación de disolventes
Los disolventes orgánicos pueden generar electricidad estática:

Puesta a tierra y conexión de los componentes
Uso de materiales antiestáticos
Velocidades de flujo controladas
5. Sistemas de automatización y control
Los CDM modernos están altamente automatizados e integrados con los sistemas de control de toda la fábrica.

5.1 Integración de PLC y SCADA
Los controladores lógicos programables (PLC) gestionan:

Secuencias de accionamiento de válvulas
Funcionamiento de las bombas
Gestión de alarmas
Los sistemas de control de supervisión y adquisición de datos (SCADA) proporcionan:

Supervisión en tiempo real
Registro de datos para la trazabilidad
Control y diagnóstico remotos
5.2 Suministro de productos químicos basado en recetas
Los sistemas avanzados permiten definir recetas programables para:

Caudales
Tiempos de suministro
Mezcla de productos químicos (si es necesario)
Esto garantiza la repetibilidad y la consistencia del proceso.

5.3 Mantenimiento predictivo
Mediante el uso de datos de sensores y análisis, los CDM pueden predecir:

La obstrucción de los filtros
El desgaste de las bombas
El deterioro de las válvulas
Esto reduce el tiempo de inactividad y mejora la fiabilidad.

6. Limpieza y control de la contaminación
Mantener condiciones de limpieza extrema es uno de los requisitos más críticos.

6.1 Acabado superficial y pasivación
Los componentes metálicos se electropulimen para reducir la rugosidad y la generación de partículas. Los procesos de pasivación mejoran la resistencia a la corrosión.

6.2 Control de partículas
Las estrategias de diseño incluyen:

Recorridos de flujo laminar
Turbulencia mínima
Filtración de alta calidad
6.3 Compatibilidad química
Los materiales se seleccionan cuidadosamente para evitar lixiviación, hinchamiento o degradación que puedan introducir contaminantes.

7. Consideraciones medioambientales y normativas
Las fábricas de semiconductores deben cumplir con estrictas normativas medioambientales y de seguridad.

7.1 Gestión de residuos
Los ácidos y disolventes usados deben ser:

Recogidos y separados
Neutralizados o tratados
Eliminados de acuerdo con la normativa medioambiental
7.2 Control de emisiones
Los compuestos orgánicos volátiles (COV) procedentes de los disolventes requieren:

Sistemas de extracción
Depuradores o unidades de reducción
7.3 Normas de cumplimiento
Los CDM deben cumplir normas del sector tales como:

Las normas SEMI (por ejemplo, SEMI S2 en materia de seguridad)
Los requisitos de salas blancas de la ISO
La normativa medioambiental local
8. Tendencias emergentes e innovaciones
A medida que avanza la tecnología de semiconductores, los CDM evolucionan para satisfacer nuevas demandas.

8.1 Miniaturización y diseño modular
Los módulos compactos montados sobre bastidor permiten:

Una instalación más rápida
Una mayor facilidad de escalabilidad
Un menor espacio ocupado en las fábricas
8.2 Sensores inteligentes e integración del IoT
Los CDM de última generación incorporan:

Sensores inalámbricos
Monitorización basada en la nube
Optimización impulsada por IA
8.3 Materiales avanzados
Nuevos materiales como:

Fluoropolímeros de alto rendimiento
Recubrimientos cerámicos
Materiales compuestos
que ofrecen una mayor durabilidad y pureza.

8.4 Sistemas de reciclaje químico
Para reducir los costes y el impacto medioambiental:

Se están integrando sistemas de purificación y reutilización de productos químicos in situ
Los sistemas de suministro de circuito cerrado minimizan los residuos
9. Retos y perspectivas de futuro
A pesar de los importantes avances, siguen existiendo varios retos:

Requisitos de pureza cada vez mayores para los nodos avanzados (por ejemplo, 3 nm y inferiores)
Manejo de productos químicos nuevos, más reactivos o especializados
Equilibrio entre coste, seguridad y rendimiento
De cara al futuro, los módulos de suministro químico serán más inteligentes, autónomos y estarán más integrados en los ecosistemas digitales generales de las fábricas. La adopción de los principios de la Industria 4.0 mejorará aún más la eficiencia, la fiabilidad y la sostenibilidad.

Reguladores de oxígeno de alto volumen y alta presión
Reguladores de oxígeno de alto volumen y alta presión
Conclusión
El módulo de suministro de productos químicos (CDM) es una pieza fundamental de la fabricación de semiconductores, ya que permite la manipulación precisa y libre de contaminación de los ácidos y disolventes esenciales para el procesamiento de las obleas. Su diseño requiere un cuidadoso equilibrio entre la compatibilidad química, la fiabilidad mecánica y los sistemas de control avanzados. A medida que la industria de los semiconductores sigue ampliando los límites tecnológicos, los módulos de suministro de productos químicos deben evolucionar para satisfacer las exigencias cada vez mayores de pureza, seguridad y eficiencia. Gracias a las innovaciones en materiales, automatización e integración de sistemas, los módulos de suministro de productos químicos seguirán siendo un factor clave para la fabricación de chips de próxima generación.
