Reguladores de presión de gases de ultra alta pureza y alto caudal: control de precisión para aplicaciones exigentes

En sectores en los que la precisión, la pureza y el rendimiento son fundamentales, los reguladores de presión de gases de ultra alta pureza y alto caudal desempeñan un papel crucial. Estos dispositivos especializados están diseñados para gestionar el suministro de gases a altos caudales, manteniendo al mismo tiempo niveles excepcionales de pureza. A diferencia de los reguladores estándar, están diseñados para manejar gases ultrapuros sin introducir contaminantes, lo que los hace indispensables en sectores como la fabricación de semiconductores, la producción farmacéutica y la instrumentación analítica. Este artículo profundiza en los aspectos técnicos de estos reguladores, explorando sus principios de diseño, mecanismos de funcionamiento, características clave, aplicaciones y mejores prácticas para su selección y mantenimiento.

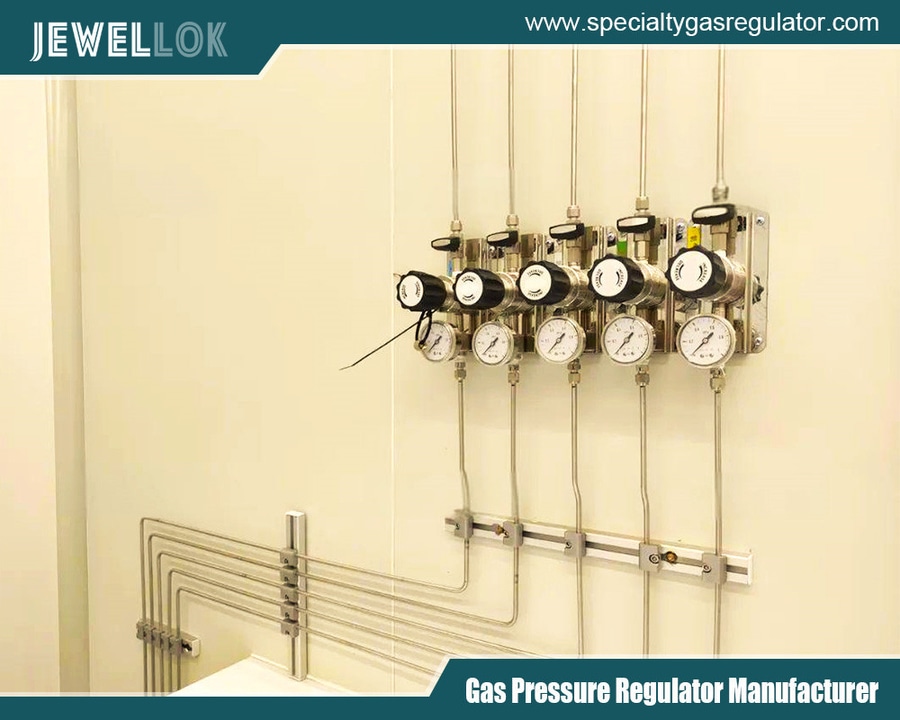

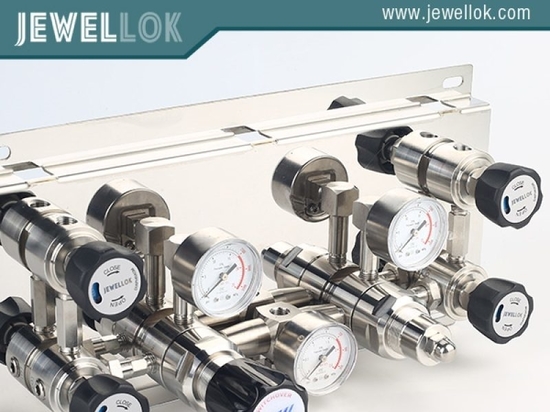

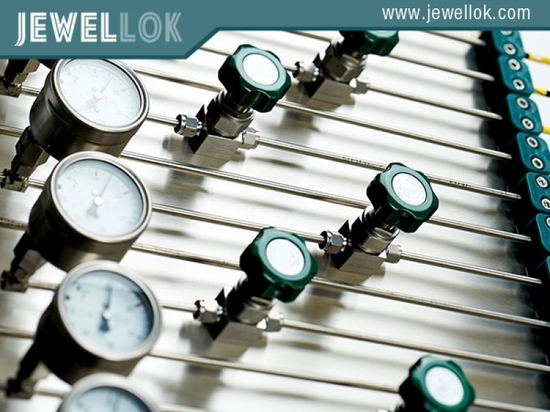

Reguladores de presión de gas de alta pureza y alto caudal

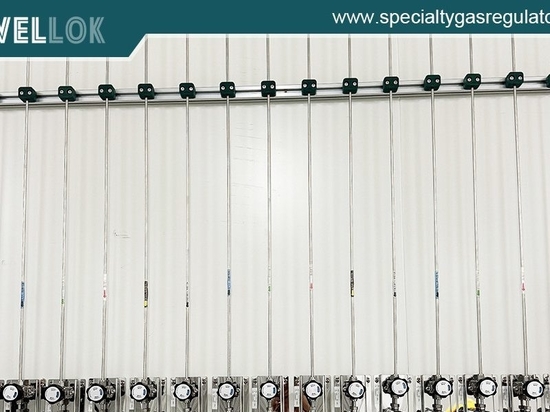

Reguladores de presión de gas de alta pureza y alto caudal
Comprender los reguladores de presión de gas

En esencia, los reguladores de presión de gas son dispositivos que reducen y estabilizan la presión de un gas procedente de una fuente de alta presión, como una botella o una tubería, hasta un nivel más bajo y utilizable. Lo consiguen mediante una combinación de componentes mecánicos, entre los que se incluyen diafragmas, resortes y válvulas. El funcionamiento básico consiste en un elemento sensor que detecta la presión aguas abajo y ajusta la apertura de la válvula en consecuencia para mantener una presión de salida predeterminada.

Los reguladores de alto caudal están optimizados para aplicaciones que requieren un gran volumen de suministro de gas, que a menudo supera los 100 pies cúbicos estándar por minuto (SCFM). Las variantes de pureza ultraalta (UHP) van un paso más allá al garantizar que el gas permanezca libre de contaminación durante todo el proceso de regulación. Los niveles de pureza en los sistemas UHP se miden normalmente en partes por mil millones (ppb) o incluso en partes por billón (ppt), lo que requiere materiales y diseños que minimicen la desgasificación, la generación de partículas y las reacciones químicas.

Principios de diseño y materiales

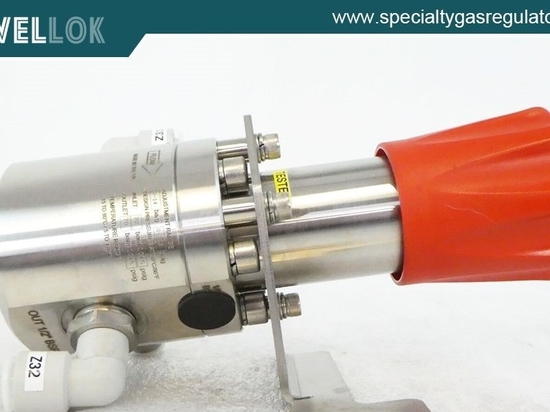

El diseño de los reguladores de presión de gas UHP de alto caudal se rige por normas estrictas, como las de SEMI (Semiconductor Equipment and Materials International) y ASTM (American Society for Testing and Materials). Los componentes clave incluyen el cuerpo, la tapa, el diafragma, el asiento y la válvula de asiento.

La selección de materiales es crucial para mantener la pureza. Entre los materiales habituales se encuentra el acero inoxidable 316L, que se electropulimenta para alcanzar una rugosidad superficial inferior a 10 Ra (rugosidad media) con el fin de reducir la adhesión de partículas. Para gases corrosivos, pueden utilizarse aleaciones de Hastelloy o Monel. Los diafragmas suelen estar fabricados en PTFE (politetrafluoroetileno) o en aleaciones metálicas como el Elgiloy para evitar la permeación y garantizar un sellado hermético.

Para gestionar caudales elevados, estos reguladores incorporan orificios de mayor tamaño y trayectorias de flujo optimizadas. Durante el diseño se emplean con frecuencia simulaciones de dinámica de fluidos computacional (CFD) para minimizar la turbulencia y las caídas de presión, garantizando un flujo laminar siempre que sea posible. La prueba de fugas con helio es un procedimiento estándar para verificar la integridad, con tasas de fuga tan bajas como 1×10^-9 cc estándar/seg.

Mecanismos de funcionamiento

Los reguladores UHP de alto caudal funcionan según principios de una o dos etapas. Los reguladores de una sola etapa son más sencillos y adecuados para aplicaciones con presiones de entrada estables, ya que proporcionan una reducción directa de la presión. Los modelos de dos etapas ofrecen una estabilidad superior al realizar la reducción en dos pasos, lo que resulta ideal para situaciones de alto caudal en las que las fluctuaciones de la presión de entrada podrían afectar al caudal de salida.

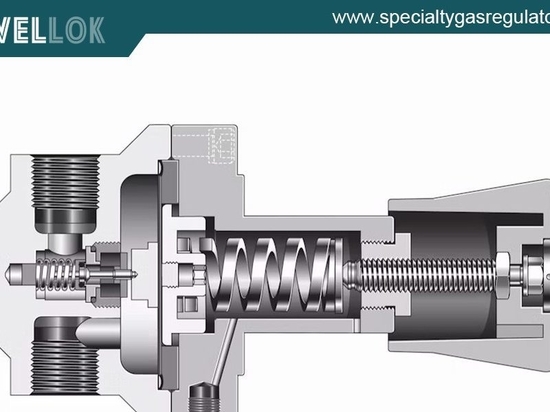

Un mecanismo típico consiste en un obturador de presión equilibrada que responde a los cambios detectados por el diafragma. Cuando la presión aguas abajo desciende debido a un aumento de la demanda, el diafragma se flexiona, abriendo la válvula para permitir un mayor caudal de gas. Por el contrario, el aumento de la presión cierra la válvula. Para UHP, los diseños con diafragma fijado impiden la rotación del vástago, lo que reduce la generación de partículas por fricción.

La capacidad de caudal se cuantifica mediante el valor Cv (coeficiente de caudal), y los modelos de alto caudal presentan valores Cv superiores a 1,0. Los rangos de presión pueden variar desde el vacío hasta 6000 psig en la entrada, con presiones de salida controladas con precisión entre 0 y 500 psig. La pureza se mantiene gracias a características como los puertos de purga para la evacuación del sistema y el montaje asistido por vacío en salas blancas clasificadas según la norma ISO 5 o superior.

Características clave e innovaciones

Los modernos reguladores UHP de alto caudal incorporan varias características avanzadas. El control electrónico de la presión integra sensores y actuadores para realizar ajustes en tiempo real, lo que permite la integración con sistemas SCADA (Control de Supervisión y Adquisición de Datos). Esto resulta especialmente útil en procesos automatizados en los que los caudales deben adaptarse dinámicamente.

Otra innovación es el uso de filtros de metal sinterizado integrados en el cuerpo del regulador para capturar partículas submicrónicas. Algunos modelos cuentan con mecanismos de autoventilación para liberar el exceso de presión de forma segura sin contaminar el entorno. Para aplicaciones ultrapuras, los reguladores pueden incluir funciones de secado térmico para eliminar la humedad adsorbida o los compuestos volátiles.

Las características de seguridad son parte integral del diseño, incluyendo discos de ruptura para la protección contra sobrepresión y mecanismos de bloqueo para impedir ajustes no autorizados. El cumplimiento de directivas como ATEX para atmósferas explosivas garantiza su idoneidad para entornos peligrosos.

Aplicaciones en la industria

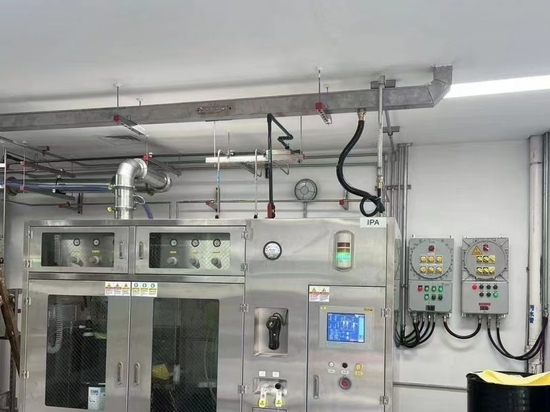

Los reguladores de presión de gases UHP de alto caudal se utilizan ampliamente en diversas industrias de alta tecnología. En la fabricación de semiconductores, controlan el suministro de gases de proceso como el nitrógeno, el argón y el silano durante el grabado y la deposición de obleas. Los altos caudales permiten el uso de herramientas de producción a gran escala, mientras que la pureza ultraalta (UHP) garantiza chips libres de defectos al evitar la contaminación que podría provocar pérdidas de rendimiento.

En el sector farmacéutico, estos reguladores gestionan los gases para la aireación de biorreactores y los sistemas de cromatografía. La ultrapureza es fundamental para evitar la contaminación microbiana o las impurezas químicas que podrían comprometer la eficacia de los medicamentos. Los laboratorios analíticos confían en ellos para la cromatografía de gases-espectrometría de masas (GC-MS), donde un suministro constante y de alto caudal de gases portadores como el helio es esencial para obtener resultados precisos.

Otras aplicaciones incluyen los ensayos aeroespaciales, donde se maneja oxígeno o hidrógeno a alta presión para simulaciones de propulsión, y el procesamiento de alimentos para el envasado en atmósfera modificada con CO₂ o nitrógeno. En el sector de las energías renovables, facilitan los ensayos con pilas de combustible de hidrógeno, que requieren tanto un alto caudal para la generación de potencia como UHP para mantener la integridad del catalizador.

Ventajas y retos

Las principales ventajas de los reguladores UHP de alto caudal incluyen una mayor eficiencia de los procesos, una reducción del tiempo de inactividad y una mejora de la calidad del producto. Al suministrar grandes volúmenes de gas puro de forma fiable, minimizan el desperdicio y optimizan la utilización de los recursos. Su construcción robusta garantiza una larga vida útil, que a menudo supera los 10 años con un mantenimiento adecuado.

Sin embargo, existen retos. Los elevados costes iniciales, debidos a los materiales de alta calidad y a los procesos de fabricación, pueden suponer un obstáculo. La compatibilidad con gases específicos requiere una selección cuidadosa para evitar reacciones —por ejemplo, evitar el uso de latón con amoníaco—. La instalación en entornos limpios exige una formación especializada para prevenir la contaminación involuntaria.

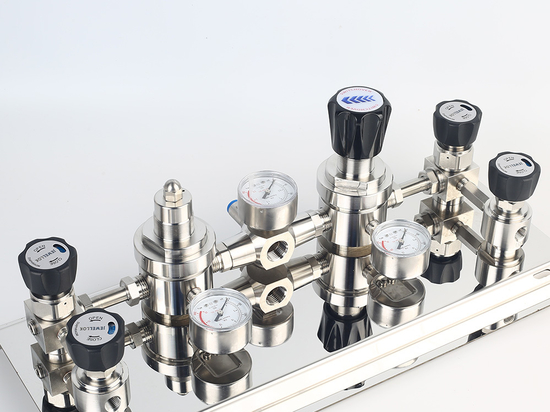

Reguladores de presión de gas de ultra alta pureza y alto caudal
Reguladores de presión de gas de ultra alta pureza y alto caudal
Mejores prácticas de selección y mantenimiento

La selección del regulador adecuado implica evaluar parámetros como el tipo de gas, el caudal, los requisitos de presión y las necesidades de pureza. Herramientas como las curvas de caudal y las tablas de compatibilidad de los fabricantes facilitan este proceso. Es aconsejable elegir un tamaño ligeramente superior para permitir la escalabilidad futura, pero evitando un sobredimensionamiento excesivo para prevenir la inestabilidad.

El mantenimiento es clave para la longevidad. Son esenciales las inspecciones periódicas para detectar fugas, el desgaste del diafragma y la acumulación de partículas. Para la limpieza deben utilizarse disolventes ultrapuros en entornos controlados. La calibración con respecto a patrones trazables garantiza la precisión; suele realizarse anualmente o tras 5.000 ciclos.

En resumen, los reguladores de presión de gas de ultra alta pureza y alto caudal representan la vanguardia de la tecnología de control de gases, combinando un alto rendimiento con una pureza sin concesiones. A medida que las industrias amplían los límites de la fabricación de precisión y la investigación, estos dispositivos seguirán evolucionando, incorporando funciones inteligentes y materiales sostenibles para satisfacer las nuevas demandas.
