Guía completa sobre los reguladores de presión de gas de acero inoxidable UHP 316L
{{{sourceTextContent.subTitle}}}
Guía completa sobre los reguladores de presión de gas de acero inoxidable UHP 316L
{{{sourceTextContent.description}}}
Guía completa sobre los reguladores de presión de gas de acero inoxidable 316L de pureza ultraalta (UHP)
Los reguladores de presión de gas de pureza ultraalta (UHP) son componentes esenciales en sectores en los que la contaminación del gas puede comprometer los procesos, la seguridad o la calidad del producto. Fabricados principalmente en acero inoxidable 316L, estos reguladores están diseñados para manejar gases con niveles de pureza del 99,999 % o superiores. Desempeñan un papel fundamental en aplicaciones como la fabricación de semiconductores, la producción farmacéutica, la cromatografía de gases y la manipulación de gases especiales. Esta guía ofrece una visión general completa de los reguladores de presión de gas de acero inoxidable 316L de pureza ultraalta (UHP), abarcando su diseño, materiales, funcionamiento, selección, aplicaciones, mantenimiento y consideraciones de seguridad. Al comprender estos dispositivos, los ingenieros y técnicos pueden garantizar un rendimiento y una fiabilidad óptimos en entornos de alto riesgo.
Los reguladores UHP se diferencian de los reguladores de presión estándar por su diseño, que hace hincapié en un volumen interno mínimo, una pureza superior de los materiales y un funcionamiento libre de contaminación. El uso de acero inoxidable 316L, una variante de bajo contenido en carbono del acero inoxidable 316, mejora la resistencia a la corrosión y reduce el riesgo de desgasificación o desprendimiento de partículas. Estas características los hacen indispensables para la manipulación de gases tóxicos, corrosivos, inflamables o reactivos, como el silano, el cloruro de hidrógeno o el nitrógeno ultrapuro.

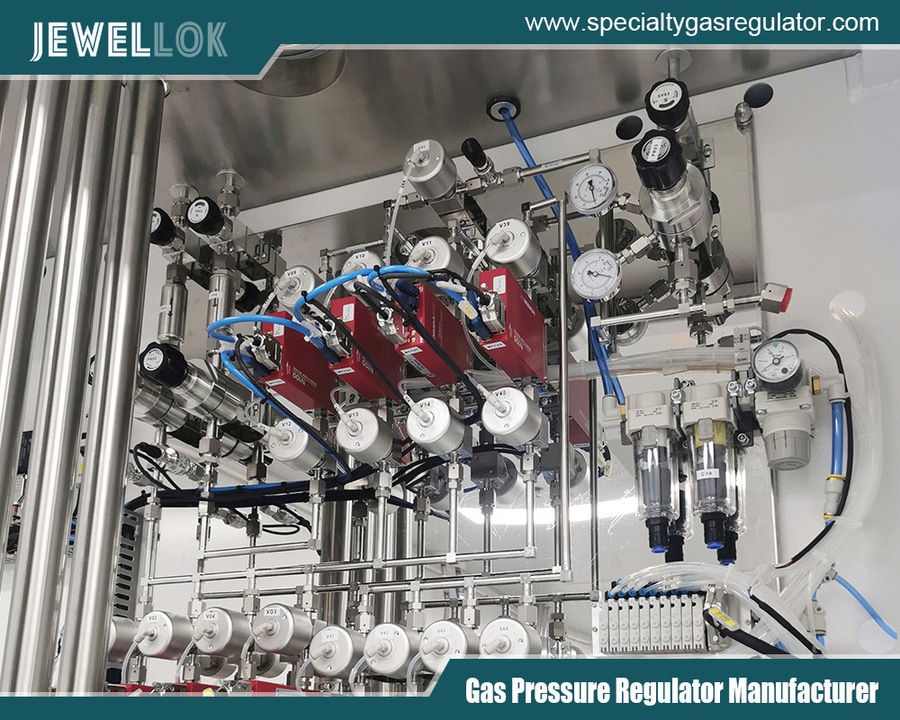

reguladores de presión de gas de acero inoxidable 316L para UHP
reguladores de presión de gas de acero inoxidable 316L para UHP
Comprender los requisitos de UHP
Los sistemas de pureza ultraalta (UHP) exigen reguladores que impidan que incluso trazas de contaminantes entren en el flujo de gas. Contaminantes como la humedad, el oxígeno o las partículas pueden provocar defectos en la microelectrónica o imprecisiones en los instrumentos analíticos. Los reguladores UHP lo consiguen mediante técnicas de fabricación especializadas, como el mecanizado de barras en lugar del forjado, lo que da como resultado una estructura de grano más densa y superficies internas más lisas. Los acabados superficiales con valores bajos de Ra (rugosidad media) minimizan las zonas en las que pueden adherirse partículas.
En la fabricación de semiconductores, por ejemplo, los gases UHP se utilizan en procesos como la deposición química en fase de vapor, donde la pureza influye directamente en las tasas de rendimiento. Los reguladores deben cumplir normas como la SEMI F20 para materiales de grado UHP, lo que garantiza que el acero inoxidable 316L se someta a una refundición secundaria para reducir las impurezas al mínimo posible. Este nivel de pureza no solo se refiere al material, sino también al proceso de montaje, que a menudo se lleva a cabo en salas limpias ISO 4 para evitar los contaminantes transportados por el aire.
Propiedades del acero inoxidable 316L
El acero inoxidable 316L es el material preferido para los reguladores de presión de gas UHP debido a sus excepcionales propiedades. Contiene entre un 16 % y un 18 % de cromo, entre un 10 % y un 14 % de níquel y entre un 2 % y un 3 % de molibdeno, con un contenido de carbono limitado al 0,03 % para evitar la precipitación de carburos durante la soldadura. Esta composición proporciona una resistencia superior a la corrosión por picaduras y en hendiduras, especialmente en entornos ricos en cloruro.
En aplicaciones de ultra alta presión (UHP), la naturaleza no reactiva del 316L evita la adsorción y la desgasificación de contaminantes. A diferencia de los materiales elastoméricos, los diafragmas de acero inoxidable no absorben humedad ni hidrocarburos, lo que mantiene la integridad del gas. El electropulido mejora aún más la superficie al eliminar irregularidades microscópicas, logrando una capa pasivada que resiste la corrosión y la generación de partículas. Para gases altamente corrosivos, pueden utilizarse variantes como el Hastelloy C-22 en los componentes internos, pero el 316L sigue siendo el estándar para los cuerpos y las piezas en contacto con el fluido.
La resistencia mecánica del material permite que los reguladores soporten presiones de entrada de hasta 6000 psig, al tiempo que proporcionan presiones de salida precisas de tan solo 0,1 psig. Su soldabilidad permite realizar uniones soldadas a tope de forma autógena, lo que reduce las vías de fuga y garantiza la estanqueidad frente a fugas de helio.
Diseño y componentes de los reguladores UHP
Un regulador de presión de gas UHP típico de acero inoxidable 316L consta de tres elementos principales: un mecanismo de carga, un elemento sensor y un elemento de control. El mecanismo de carga, a menudo un resorte ajustado mediante un mando manual, establece la presión de salida deseada. El elemento sensor suele ser un diafragma de acero inoxidable que detecta los cambios de presión y acciona el elemento de control —un obturador o válvula que modula el caudal a través de un orificio—.
Los diseños UHP incorporan cuerpos fabricados a partir de barra maciza para minimizar el volumen interno, lo que facilita una purga rápida y reduce el espacio muerto donde podrían acumularse contaminantes. Los diafragmas están fabricados en acero inoxidable 316L para evitar la degradación de los elastómeros, y las juntas son de metal con metal para garantizar un funcionamiento sin fugas. Los diseños de asiento fijo, en los que el asiento está fijado al obturador, son habituales para gases corrosivos, ya que evitan la erosión del asiento.
Entre las características adicionales se incluyen manómetros para la monitorización de la presión de entrada y salida, válvulas de alivio para la protección contra sobrepresión y filtros para retener partículas. Los modelos de alto caudal pueden utilizar configuraciones con carga de cúpula para el control remoto, mientras que las versiones compactas se adaptan a instalaciones con limitaciones de espacio.
Principios de funcionamiento
Los reguladores de UHP funcionan según el principio del equilibrio de fuerzas. El gas de entrada entra a alta presión, ejerciendo presión contra el elemento de control. El resorte de carga comprime el diafragma, abriendo la válvula para permitir el flujo hasta que la presión de salida equilibra la fuerza del resorte. A medida que cambia la demanda aguas abajo, el diafragma ajusta la posición de la válvula para mantener un caudal constante.
Los reguladores de una sola etapa realizan esta función en un solo paso, lo que resulta adecuado para presiones de entrada estables. Los modelos de dos etapas añaden una reducción intermedia, lo que garantiza un suministro constante incluso cuando la presión del cilindro disminuye. En el caso de la UHP, el bajo volumen interno favorece un rápido equilibrio, y características como los conjuntos de purga cruzada permiten el lavado con gas inerte durante los cambios de cilindro, evitando la contaminación atmosférica.
En los reguladores con carga de cúpula, la presión de gas o aire sustituye al resorte, lo que permite ajustes remotos precisos. Esto resulta ideal para sistemas automatizados en salas blancas.
Aplicaciones
Los reguladores UHP de acero inoxidable 316L son fundamentales en las fábricas de semiconductores para suministrar gases de proceso como el arsino o la fosfina sin impurezas. En el sector farmacéutico, controlan los gases inertes para entornos estériles. Los laboratorios analíticos los utilizan para los gases portadores en cromatografía, lo que garantiza lecturas precisas.
Otras aplicaciones incluyen el sector aeroespacial para sistemas de combustible, el procesamiento de alimentos para la regulación de CO₂, y la investigación para la manipulación de gases especiales. Los modelos de alta presión son compatibles con los patrones de calibración, mientras que los reguladores de contrapresión protegen los sistemas contra la sobrepresurización en las líneas de purga.
Criterios de selección
La selección de un regulador UHP implica evaluar el tipo de gas (corrosivo, tóxico o inerte), los rangos de presión (entrada de hasta 10 000 psig, salida de 0 a 500 psig), los caudales (hasta 250 scfm) y los requisitos de pureza. La compatibilidad de los materiales es fundamental: acero inoxidable 316L para gases semicorrosivos y aleaciones mejoradas para los agresivos.
Hay que tener en cuenta la ubicación: montaje en cilindro para altas presiones de entrada o en el punto de uso para mayor precisión. De dos etapas para suministros fluctuantes; de una sola etapa para el control de la línea. Características como el electropulido, los acabados con bajo valor Ra y el montaje en sala limpia garantizan el cumplimiento de las normas UHP. Prevea en el presupuesto accesorios como colectores o sistemas de purga.
Instalación y mantenimiento
La instalación requiere entornos limpios y secos. Realice las conexiones con racores compatibles, purgue las líneas con gas inerte y compruebe la estanqueidad con helio. Fíjelo de forma segura para evitar vibraciones.
El mantenimiento incluye inspecciones periódicas para detectar fugas, utilizando soluciones jabonosas en las conexiones. Purgar antes y después del uso en caso de gases peligrosos. Sustituir los diafragmas si están dañados; limpiar las partes internas únicamente con disolventes homologados. Procedimientos de parada: cerrar las válvulas, purgar la presión, purgar y desconectar de forma segura. La calibración anual garantiza la precisión.
Consideraciones de seguridad
La seguridad es fundamental con los reguladores UHP que manejan gases peligrosos. Utilícelos en zonas bien ventiladas y equipadas con detectores de gas. El alivio de sobrepresión evita explosiones; los diseños con diafragma atado contienen los fallos. Siga normas como la CGA para las conexiones. La formación sobre la manipulación de gases tóxicos reduce los riesgos.
reguladores de presión de gas de acero inoxidable 316L UHP
Reguladores de presión de gas de acero inoxidable 316L UHP
Conclusión
Los reguladores de presión de gas de acero inoxidable 316L UHP son maravillas de la ingeniería que garantizan la pureza en aplicaciones exigentes. Su diseño robusto, la excelencia de los materiales y su funcionamiento preciso los hacen indispensables. Al seguir las mejores prácticas de selección, instalación y mantenimiento, los usuarios pueden lograr un rendimiento fiable y una larga vida útil. A medida que las industrias evolucionan, estos reguladores seguirán respaldando las innovaciones en el suministro de gases de alta pureza.
