Armario para gases especiales totalmente automático con control por PLC

{{{sourceTextContent.subTitle}}}

Armario para gases especiales totalmente automático con control por PLC

{{{sourceTextContent.description}}}

A medida que la tecnología de semiconductores sigue avanzando hacia nodos de proceso cada vez más pequeños y mayores rendimientos de producción, la demanda de sistemas de gestión de gases especiales seguros, precisos e inteligentes nunca ha sido tan alta. Los gases tóxicos, corrosivos, inflamables, pirofóricos y de alta pureza se utilizan ampliamente en la fabricación de semiconductores, la producción fotovoltaica, la fabricación de LED, los procesos farmacéuticos, la investigación en laboratorio y la síntesis de materiales avanzados. La gestión segura de estos gases requiere mucho más que el almacenamiento tradicional de gases: exige una solución inteligente de suministro de gases capaz de realizar una monitorización continua, un control automatizado y una respuesta rápida ante emergencias.

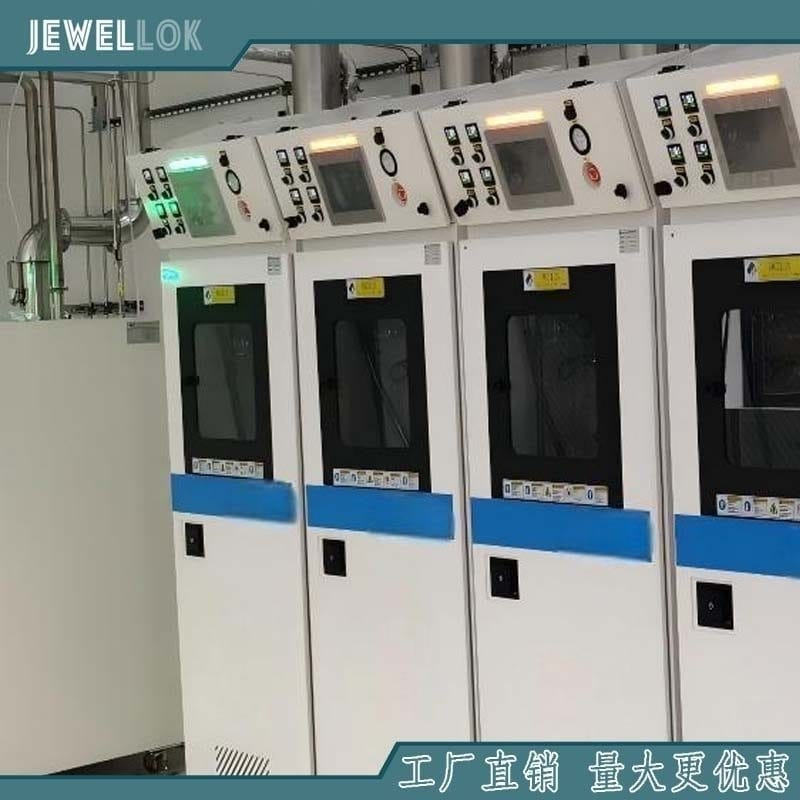

Un armario de gases especiales totalmente automático con control por PLC representa la última generación de tecnología de gestión de gases industriales. A diferencia de los armarios de gases manuales convencionales, los sistemas controlados por PLC integran automatización programable, monitorización en tiempo real, enclavamientos de seguridad avanzados, funciones de conmutación automática, comunicación remota y gestión integral de alarmas en una única plataforma inteligente.

Este artículo explica los principios de funcionamiento, los componentes clave, las características técnicas, las ventajas, las aplicaciones y los criterios de selección de los armarios de gases especiales totalmente automáticos, demostrando por qué se han convertido en una parte esencial de la fabricación moderna de semiconductores y de los sistemas de suministro de gases de alta pureza.

¿Qué es un armario de gases especiales totalmente automático?
Un armario de gases especiales totalmente automático es un sistema de seguridad cerrado diseñado específicamente para almacenar, controlar, supervisar y distribuir de forma segura cilindros de gases peligrosos o de alta pureza.

El armario ofrece múltiples niveles de protección al tiempo que garantiza el suministro continuo de gas a los equipos de producción.

Entre los gases más habituales se incluyen:

Silano (SiH₄)
Amoníaco (NH₃)
Cloruro de hidrógeno (HCl)
Cloro (Cl₂)
Fluoruro de hidrógeno (HF)
Tricloruro de boro (BCl₃)
Fosfina (PH₃)
Arsina (AsH₃)
Trifluoruro de nitrógeno (NF₃)
Hexafluoruro de azufre (SF₆)
Nitrógeno de alta pureza
Helio
Argón
Hidrógeno
Oxígeno
Dado que muchos de estos gases son tóxicos, pirofóricos, corrosivos o explosivos, las normas de seguridad internacionales exigen sistemas de manipulación altamente automatizados con supervisión continua y protección ante emergencias.

Comprensión de la tecnología de control mediante PLC
PLC son las siglas de «Programable Logic Controller» (controlador lógico programable), un ordenador industrial diseñado para una automatización de alta fiabilidad.

A diferencia de los sistemas tradicionales basados en relés, los controladores PLC ofrecen:

Mayor velocidad de respuesta
Programación flexible
Control lógico inteligente
Alta fiabilidad
Fácil mantenimiento
Comunicación en red
Registro de datos
Diagnóstico remoto
Dentro de un armario de gases especiales, el PLC actúa como unidad de control central que coordina todas las secuencias operativas.

Recoge continuamente señales de los sensores, ejecuta la lógica programada, controla las válvulas neumáticas, activa las alarmas, se comunica con los sistemas de automatización de la fábrica y lleva a cabo procedimientos de parada de emergencia siempre que se detecten condiciones anómalas.

Componentes principales de un armario de gases especiales totalmente automático
Un armario moderno de gases especiales controlado por PLC consta de varios subsistemas integrados.

Compartimento de cilindros de gas
El armario aloja de forma segura uno o varios cilindros de gas dentro de un recinto sellado.

El compartimento suele incluir:

Sistemas automáticos de sujeción de cilindros
Sistema de ventilación
Contención de fugas de gas
Construcción resistente al fuego
Materiales resistentes a la corrosión
Sistema de control por PLC
El PLC recibe señales de todos los sensores repartidos por el armario.

Entre los parámetros típicos supervisados se incluyen:

Presión del gas
Presión de la botella
Presión de la línea
Caudal
Temperatura
Fugas de gas
Estado de la puerta
Estado de la ventilación
Condición de parada de emergencia
El controlador ejecuta secuencias de funcionamiento automáticas sin intervención manual.

Interfaz hombre-máquina (HMI)
La pantalla táctil de la HMI permite a los operadores supervisar y configurar el armario.

La información mostrada incluye:

Presión del gas
Estado de las botellas
Estado de las válvulas
Historial de alarmas
Diagnósticos del sistema
Modo de funcionamiento
Consumo de gas
Recordatorios de mantenimiento
Las HMI modernas ofrecen interfaces multilingües con pantallas gráficas intuitivas.

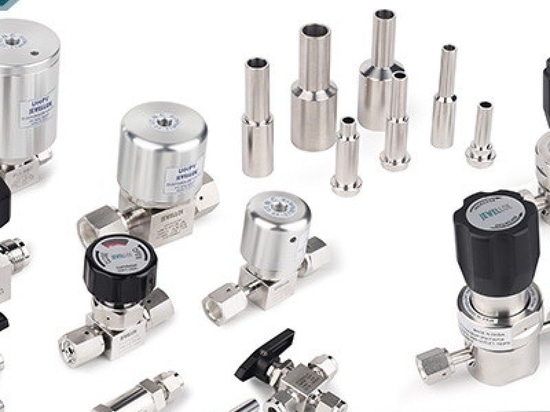

Conjunto de válvulas neumáticas
Las válvulas neumáticas de diafragma de alta pureza controlan el flujo de gas con precisión.

Estas válvulas se accionan automáticamente mediante salidas del PLC.

Entre sus ventajas se incluyen:

Conmutación rápida
Sin intervención manual
Alta repetibilidad
Bajas fugas
Larga vida útil

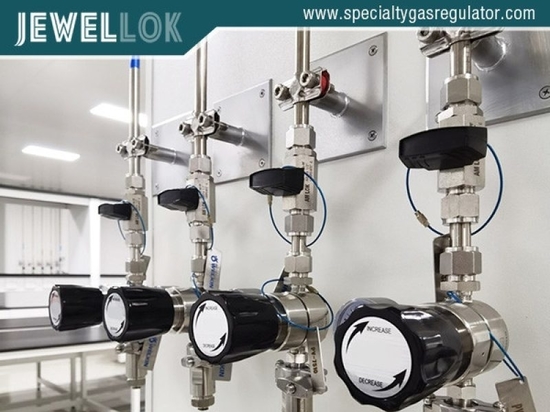

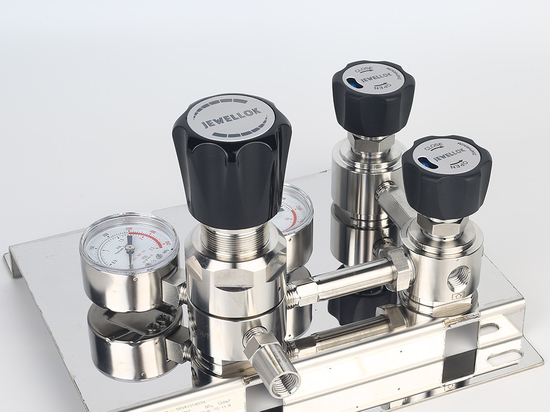

Sistema de control de presión
Los reguladores de presión garantizan un suministro estable de gas.

La configuración típica incluye:

Regulador de cilindro
Regulador de línea
Transmisores de presión
Presostatos
Válvulas de alivio
El ajuste automático de la presión mantiene un caudal constante aguas abajo.

Sistema de detección de fugas de gas
Varios detectores de gas supervisan continuamente la seguridad del armario.

Las tecnologías de detección incluyen:

Sensores electroquímicos
Sensores de infrarrojos
Sensores de semiconductores
Sensores catalíticos
Una vez que la fuga supera los umbrales preestablecidos, el PLC inicia automáticamente una parada de emergencia.

Sistema de ventilación
La ventilación de extracción continua evita la acumulación de gases peligrosos.

El caudal de aire típico oscila entre:

200–500 CFM
La supervisión del caudal de aire garantiza el cumplimiento de las normas de seguridad de las salas limpias de semiconductores.

Funciones de funcionamiento automático
Los armarios de gas controlados por PLC automatizan prácticamente todos los procedimientos operativos.

Puesta en marcha automática
Los operadores solo tienen que iniciar la secuencia de puesta en marcha desde la interfaz hombre-máquina (HMI).

El PLC comprueba automáticamente:

El cierre de la puerta
El funcionamiento de la ventilación
El estado del detector de gas
El restablecimiento de la parada de emergencia
Las condiciones de presión
Las posiciones de las válvulas
El suministro de gas solo comenzará una vez que se cumplan todas las condiciones de seguridad.

Cambio automático de cilindros
La producción continua requiere un suministro ininterrumpido de gas.

Los armarios de doble cilindro cambian automáticamente de un cilindro vacío a un cilindro de reserva lleno.

Entre las ventajas se incluyen:

Cero interrupciones en la producción
Presión estable
Reducción de la carga de trabajo del operador
Mejor aprovechamiento del gas
Purgado automático
El purgado elimina los residuos de gas peligroso antes del mantenimiento o la sustitución de cilindros.

Entre los gases de purga habituales se incluyen:

Nitrógeno
Nitrógeno de alta pureza
Argón
El PLC controla automáticamente la duración de la purga, la presión y el recuento de ciclos.

Regulación automática de la presión
Los sensores de presión supervisan continuamente la presión de salida.

Cuando se producen cambios de presión, el PLC ajusta los reguladores o la posición de las válvulas para mantener la estabilidad del proceso.

Parada de emergencia automática (ESD)
La parada de emergencia se activa inmediatamente si se detecta cualquier condición anómala.

Las condiciones que la activan incluyen:

Fuga de gas
Alarma de incendio
Sobrepresión
Baja presión
Fallo de ventilación
Activación del sensor sísmico
Parada de emergencia manual
Superación de la concentración de gas tóxico
El PLC, de forma inmediata:

Cierra las válvulas automáticas
Aísla los cilindros
Activa el sistema de extracción
Activa las alarmas
Envía notificaciones
Registra el historial de eventos
Características de seguridad
La seguridad sigue siendo la máxima prioridad para los armarios de gases especiales.

Los modernos sistemas controlados por PLC incorporan múltiples capas de protección.

Monitorización continua de fugas de gas
Los detectores de gas funcionan las 24 horas del día.

El tiempo de respuesta ante la detección de una fuga suele ser inferior a un segundo.

Múltiples niveles de alarma
Las clasificaciones de alarma incluyen:

Advertencia
Alarma alta
Alarma crítica
Parada de emergencia
Las alarmas visuales y acústicas garantizan que el operador se percate de inmediato.

Enclavamientos de seguridad
Los enclavamientos habituales incluyen:

Enclavamiento de la puerta
Enclavamiento de la ventilación
Enclavamiento de presión
Enclavamiento del detector de fugas
Enclavamiento de parada de emergencia
Enclavamiento de la alarma de incendio
Estos evitan condiciones de funcionamiento inseguras.

Protección contra incendios
Muchos sistemas integran:

Detectores de calor
Detectores de humo
Interfaces de extinción de incendios
Compatibilidad con FM-200
Sistemas de agentes limpios
Monitorización redundante
Los parámetros críticos suelen emplear sensores redundantes para mejorar la fiabilidad.

Los transmisores de presión dobles y los detectores de gas duplicados reducen los riesgos de fallo.

Comunicación e integración con la Industria 4.0
Las modernas fábricas de semiconductores requieren una monitorización centralizada.

Los armarios de gas controlados por PLC admiten múltiples protocolos de comunicación, entre los que se incluyen:

Modbus RTU
Modbus TCP
EtherNet/IP
PROFINET
DeviceNet
OPC UA
SECS/GEM
Estos protocolos permiten una integración perfecta con:

Sistemas SCADA
Sistemas de gestión de edificios (BMS)
Sistemas de ejecución de la fabricación (MES)
Sistemas de automatización industrial
Sistemas de monitorización ambiental
La monitorización remota permite a los ingenieros supervisar el rendimiento de los armarios desde salas de control centralizadas.

Ventajas de los armarios de gas totalmente automáticos controlados por PLC
Mayor seguridad
La automatización reduce significativamente la exposición del operador a gases peligrosos.

La parada de emergencia se produce mucho más rápido que una respuesta manual.

Mayor eficiencia en la producción
La conmutación automática de cilindros elimina el tiempo de inactividad durante la sustitución de los mismos.

La producción continúa sin interrupciones.

Suministro constante de gas
La regulación mediante PLC mantiene una presión y un caudal estables.

Esto mejora la consistencia del proceso y la calidad del producto.

Reducción de los errores humanos
La automatización minimiza el manejo manual de las válvulas y los errores de procedimiento.

Las secuencias de funcionamiento estandarizadas mejoran la repetibilidad.

Mantenimiento más sencillo
La interfaz hombre-máquina (HMI) proporciona recordatorios de mantenimiento e información de diagnóstico.

La localización de averías se vuelve más rápida y precisa.

Registro exhaustivo de datos
Se registra automáticamente cada evento, incluyendo:

Historial de alarmas
Tendencias de presión
Operaciones de válvulas
Consumo de gas
Registros de mantenimiento
Acciones del operador
Los datos históricos facilitan el mantenimiento predictivo y el cumplimiento normativo.

Aplicaciones industriales típicas
Los armarios de gases especiales totalmente automáticos se utilizan ampliamente en numerosas industrias.

Fabricación de semiconductores
Las aplicaciones incluyen:

CVD
PECVD
ALD
Grabado
Implantación iónica
Difusión
Limpieza
Litografía
Fabricación de LED
Los gases especiales se utilizan en:

MOCVD
Epitaxia
Tratamiento de superficies
Limpieza de cámaras de proceso
Producción de células solares
Los armarios de gases controlan los gases especiales utilizados en:

Deposición de películas finas
PECVD
Pasivación de superficies
Industria farmacéutica
Los gases de alta pureza se utilizan para:

Fabricación estéril
Control de procesos
Laboratorios analíticos
Instalaciones de investigación
Laboratorios universitarios
Los laboratorios de investigación requieren un control preciso de los gases para:

Ciencia de los materiales
Síntesis química
Nanotecnología
Instrumentación analítica
Selección de materiales
Los armarios de gases de alta pureza requieren materiales cuidadosamente seleccionados.

Entre los materiales en contacto con el gas más habituales se incluyen:

Acero inoxidable 316L VAR
Acero inoxidable 316L VIM-VAR
Hastelloy
Aleaciones de níquel
El acabado superficial suele alcanzar:

Ra ≤ 0,25 μm
Los tubos electropulidos minimizan la generación de partículas y la contaminación.

La soldadura orbital mejora aún más la limpieza y la estanqueidad.

Cumplimiento de las normas internacionales
Los armarios para gases especiales fiables deben cumplir con las normas de seguridad reconocidas internacionalmente, entre las que se incluyen:

SEMI S2
SEMI S6
SEMI S8
SEMI F19
NFPA 55
NFPA 318
Normas de la CGA
ISO 9001
Certificación CE
Requisitos de UL (cuando proceda)
El cumplimiento garantiza tanto la seguridad del operador como la compatibilidad con las instalaciones de fabricación de semiconductores de todo el mundo.

Factores a tener en cuenta a la hora de seleccionar un armario de gases especiales
La elección del armario de gases especiales totalmente automático adecuado requiere evaluar varios parámetros técnicos.

Entre las consideraciones clave se incluyen:

Tipo de gas especial
Nivel de pureza del gas
Clasificación de toxicidad
Tamaño y cantidad de cilindros
Caudal requerido
Presión de funcionamiento
Requisitos de purga
Tecnología de detección de fugas
Compatibilidad de los protocolos de comunicación
Clasificación de la sala limpia
Nivel de automatización
Capacidad de ampliación futura
Requisitos de mantenimiento preventivo
Colaborar con un fabricante con experiencia garantiza que el sistema se adapte a los requisitos del proceso y cumpla al mismo tiempo con todas las normativas de seguridad aplicables.

Tendencias de desarrollo futuro
A medida que la fabricación inteligente sigue evolucionando, los armarios para gases especiales se están volviendo cada vez más inteligentes.

Entre las innovaciones emergentes se incluyen:

Predicción de fallos asistida por IA
Monitorización remota basada en la nube
Tecnología de gemelo digital
Análisis de mantenimiento predictivo
Computación periférica
Mejoras en ciberseguridad
Sensores compatibles con el IoT
Sistemas de ventilación energéticamente eficientes
Funciones de calibración automática
Software de autodiagnóstico
Estos avances mejorarán aún más la seguridad, la fiabilidad y la eficiencia operativa, al tiempo que reducirán los costes de mantenimiento y el tiempo de inactividad.

Reguladores de oxígeno de alto volumen y alta presión
Reguladores de oxígeno de alto volumen y alta presión
Conclusión
Un armario para gases especiales totalmente automático con control por PLC es mucho más que un simple recinto de almacenamiento: es una plataforma inteligente de seguridad y gestión de gases diseñada para los exigentes entornos industriales actuales. Al combinar el control lógico programable, la supervisión en tiempo real, la regulación automática de la presión, el cambio de cilindros, la detección de fugas, la parada de emergencia y una integración perfecta en la fábrica, estos sistemas ofrecen niveles excepcionales de seguridad, fiabilidad y eficiencia operativa.

Para sectores como la fabricación de semiconductores, la energía fotovoltaica, la industria farmacéutica, los laboratorios de investigación y el procesamiento de materiales avanzados, invertir en un armario de gases especiales controlado por PLC ayuda a proteger al personal, mantener la calidad del producto, reducir el tiempo de inactividad y cumplir con las estrictas normas internacionales de seguridad. A medida que la Industria 4.0 y las tecnologías de fábrica inteligente sigan evolucionando, los armarios de gases totalmente automatizados seguirán siendo una piedra angular de los sistemas de suministro de gases seguros, conectados y de alto rendimiento.

Para obtener más información sobre los armarios de gases especiales totalmente automáticos con control por PLC, puede visitar la página web de Jewellok en https://www.jewellok.com/product-category/chemical-delivery-system/.
