Diferencias entre el diafragma metálico y el de elastómero en los reguladores de Kr de UHP: una elección fundamental para la pureza y el rendimiento

{{{sourceTextContent.subTitle}}}

Diferencias entre el diafragma metálico y el de elastómero en los reguladores de Kr de UHP: una elección fundamental para la pureza y el rendimiento

{{{sourceTextContent.description}}}

El suministro fiable y libre de contaminación de gases de pureza ultraalta (UHP), como el criptón (Kr), es un pilar fundamental de la fabricación avanzada y la investigación en los sectores de los semiconductores, la fotónica y el sector aeroespacial. En el corazón de este sistema de suministro se encuentra el regulador de presión de Kr UHP, un dispositivo aparentemente sencillo cuyos componentes internos determinan la calidad final del gas. La elección entre un diafragma metálico y uno elastomérico (polímero) es la decisión de diseño más crítica, ya que influye directamente en la pureza, la estabilidad, la estanqueidad y el rendimiento a largo plazo. Este artículo técnico profundiza en los principios de ingeniería, la ciencia de los materiales y las ventajas e inconvenientes específicos de cada aplicación de estas dos tecnologías, ofreciendo una guía exhaustiva para seleccionar el regulador óptimo para el servicio de Kr UHP.

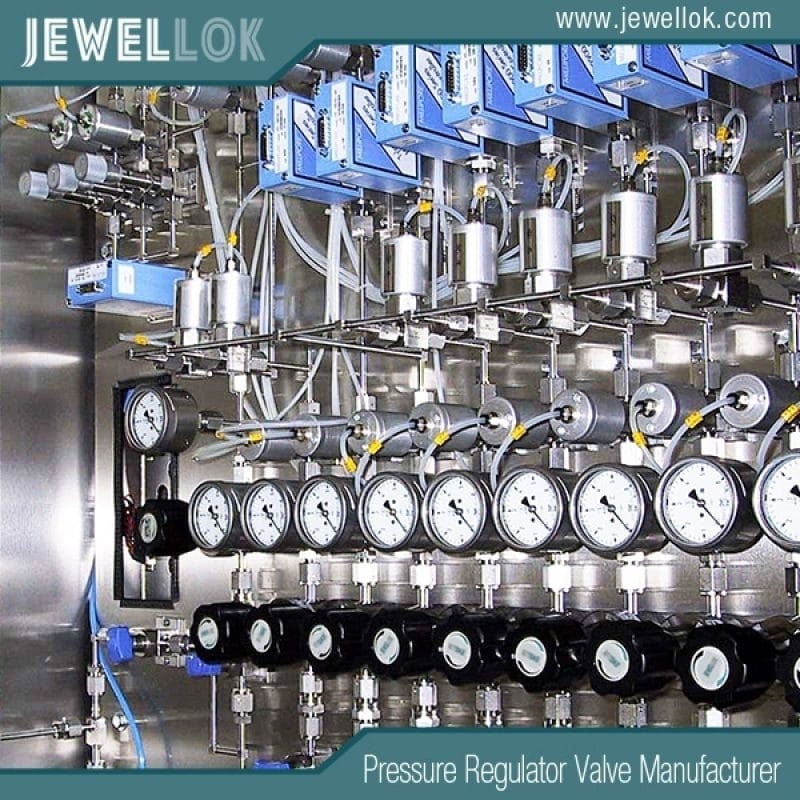

Fabricante de sistemas de control de fluidos en China
Fabricante de sistemas de control de fluidos en China
1. El entorno del Kr UHP y los requisitos imprescindibles del regulador
El criptón, un gas noble muy apreciado por sus propiedades espectrales únicas y su inercia, tiene aplicaciones esenciales en:

Litografía de semiconductores: los láseres excímeros de KrF (248 nm) son fundamentales en la fotolitografía ultravioleta profunda para la fabricación de chips.

Aislamiento de alto rendimiento: para rellenar el espacio entre los paneles de las ventanas de múltiples capas y en componentes aeroespaciales especializados.

Iluminación y láseres: se utiliza en lámparas de alta eficiencia, láseres de alta potencia y como sustituto en estudios de plasma.

Investigación científica: como gas trazador y en diversas aplicaciones espectroscópicas.

En estos campos, especialmente en la fabricación de semiconductores, la pureza del gas es imprescindible. Las impurezas a niveles de partes por mil millones (ppb) o incluso de partes por billón (ppt) pueden provocar defectos, reducir el rendimiento, alterar la química del plasma o degradar el rendimiento óptico. Por lo tanto, un regulador de Kr de ultra alta pureza (UHP) debe actuar como un dispositivo de control de precisión sin convertirse en una fuente de contaminación.

La función principal de un regulador de presión de una sola etapa es reducir una presión de entrada alta y variable (por ejemplo, procedente de una botella a más de 2000 psi) a una presión de salida estable y más baja. Esto se consigue mediante un sistema equilibrado compuesto por un elemento sensor de presión (el diafragma), un obturador de asiento y un resorte de control. El diafragma aísla el gas de proceso de la cámara del resorte y transforma los cambios de presión aguas abajo en movimiento mecánico para modular el obturador. Es este elemento de sellado y detección el que se convierte en el punto central del debate entre el metal y el elastómero.

2. El diafragma metálico: diseñado para una pureza extrema
Los diafragmas metálicos de los reguladores de Kr de ultra alta pureza (UHP) suelen fabricarse con aceros inoxidables de alta calidad y baja desgasificación (por ejemplo, 316L, 316LV), Hastelloy C-276 o Monel. No se trata de simples láminas, sino de componentes diseñados con precisión, a menudo convolutos (con ondulaciones concéntricas) para proporcionar flexibilidad y una gran superficie efectiva.

Ventajas clave:

Permeabilidad ultrabaja: los metales son impermeables a las moléculas de gas. Esto elimina una de las vías de contaminación más significativas: la permeación de gases atmosféricos (O₂, N₂, H₂O, CO₂) en el flujo de gas y la pérdida del costoso Kr fuera del sistema. Esto es fundamental para mantener la pureza especificada desde la botella hasta el punto de uso.

Generación mínima de partículas: Las superficies metálicas debidamente electropulidas y limpiadas son duras y lisas. No desprenden partículas mediante ciclos mecánicos (flexión) como pueden hacerlo los polímeros. La generación de partículas es una de las principales causas de defectos en los procesos de semiconductores.

Limpieza excepcional y baja desgasificación: Los diafragmas metálicos pueden someterse a procesos de limpieza agresivos (por ejemplo, electropulido, limpieza por ultrasonidos, enjuague con disolventes) y ser sometidos a un proceso de recocido a altas temperaturas bajo vacío para desorber el vapor de agua y los contaminantes volátiles. Esto da lugar a tasas de desgasificación de hidrocarburos totales (THC) y de humedad excepcionalmente bajas.

Inercia química y tolerancia a la temperatura superiores: Los aceros inoxidables de alta calidad y las aleaciones de níquel son intrínsecamente inertes al Kr y a la mayoría de los demás gases de proceso. Pueden soportar temperaturas extremas (desde condiciones criogénicas hasta más de 150 °C para el recocido) sin que se degraden sus propiedades mecánicas.

Excelente estabilidad a largo plazo e histéresis: Los diafragmas metálicos presentan una fluencia o relajación de tensiones mínimas con el paso del tiempo. Su deformación elástica es altamente predecible, lo que se traduce en una excelente repetibilidad y una histéresis mínima, lo que significa que la presión de salida es exactamente la misma tanto si se aborda desde una presión más alta como desde una más baja.

Consideraciones:

Coste: La fabricación de diafragmas metálicos de precisión con características de flexión uniformes resulta costosa.

Rigidez y sensibilidad: Los metales tienen un módulo de elasticidad más alto que los polímeros. Para alcanzar la sensibilidad necesaria para un control preciso de la presión, el diafragma debe fabricarse muy delgado y con ondulaciones meticulosas, lo que aumenta la complejidad de la fabricación.

Riesgo de fatiga: Aunque está diseñado para millones de ciclos, un diafragma metálico puede, en teoría, fallar por fatiga del metal si se ve sometido a picos de presión excesivos o a corrosión.

3. El diafragma de elastómero: un estudio sobre el equilibrio
Los diafragmas de elastómero suelen fabricarse con polímeros como el PTFE (teflón), el FKM (Viton), el EPDM o elastómeros recubiertos de PTFE. Ofrecen ventajas en cuanto a flexibilidad y estanqueidad en aplicaciones industriales estándar.

Ventajas clave (en un contexto que no sea de UHP):

Alta sensibilidad y baja rigidez elástica: Los elastómeros son muy flexibles, por lo que requieren menos fuerza para deformarse. Esto puede traducirse en un control de presión muy sensible y en la posibilidad de utilizar un resorte de control más ligero, lo que puede resultar beneficioso para aplicaciones con presiones de salida muy bajas.

Simplicidad de sellado: Su capacidad inherente para adaptarse puede proporcionar excelentes sellados estáticos contra el cuerpo del regulador con una fuerza de sujeción mínima.

Menor coste inicial: Los componentes de elastómero suelen ser más económicos de fabricar que los diafragmas metálicos de precisión.

Inconvenientes críticos para el servicio de Kr a UHP:

Permeabilidad: Este es el principal factor de exclusión para la mayoría de las aplicaciones de UHP. Todos los polímeros son permeables en cierta medida. En los sistemas de Kr, la humedad atmosférica y el oxígeno pueden penetrar hacia el interior, mientras que el propio Kr puede escapar al exterior, lo que provoca pérdida de pureza, desperdicio de producto y posibles problemas de seguridad si el Kr se acumula en un espacio cerrado.

Desgasificación y aportación de hidrocarburos: Los elastómeros liberan continuamente (desgasifican) componentes volátiles, entre los que se incluyen plastificantes, agentes desmoldeantes y cadenas poliméricas de bajo peso molecular. Estos aportan hidrocarburos, agua y otros contaminantes a la corriente de gas. Incluso el PTFE de alta calidad puede desgasificar.

Desprendimiento de partículas: La flexión repetida de un elastómero puede provocar microfracturas, lo que da lugar a la generación de partículas submicrónicas. Estas partículas pueden desplazarse río abajo, obstruyendo los filtros o depositándose en superficies críticas.

Compatibilidad química y térmica limitada: Aunque el PTFE es altamente inerte, muchos elastómeros (como el FKM) pueden hincharse o degradarse cuando se exponen a determinados gases o a altas concentraciones de Kr bajo presión. Además, tienen rangos de temperatura limitados y no pueden soportar los ciclos de recocido a alta temperatura que se utilizan para los componentes metálicos.

Envejecimiento y fluencia: Los elastómeros están sujetos a deformación permanente por compresión, fluencia y envejecimiento debido al ozono, la temperatura y las tensiones cíclicas. Esto provoca una deriva en la presión de consigna con el paso del tiempo y una reducción de la vida útil.

4. Tabla comparativa directa
Característica Diafragma metálico (316L, Hastelloy) Diafragma de elastómero (PTFE, FKM)
Permeabilidad al gas Impermeable. Fundamental para mantener la pureza. Permeable. Fuente principal de contaminación atmosférica y pérdida de gas.
Generación de partículas Extremadamente baja. Superficie dura y pulida. De moderada a alta. La flexión puede provocar desprendimientos.
Desgasificación (H₂O, THC) Ultrabaja tras un secado al horno adecuado. Alta. Inherente a los materiales poliméricos.
Inercia química frente al Kr Excelente. Totalmente inerte. De buena a excelente (PTFE). Variable para otros materiales.
Rango de temperatura Muy amplio (de -200 °C a más de 150 °C). Permite el secado al horno. Estrecho. Normalmente de -20 °C a 100 °C. No es posible el secado al horno.
Estabilidad a largo plazo: Excelente. Fluencia o histéresis mínimas. Deficiente. Sujeto a deformación por compresión y envejecimiento.
Sensibilidad / Rigidez elástica: Requiere un diseño cuidadoso en cuanto a la sensibilidad. Sensibilidad y flexibilidad intrínsecamente altas.
Facilidad de limpieza: Excelente. Se puede limpiar enérgicamente y someter a recocido. Deficiente. Puede retener contaminantes y degradarse.
Coste inicial Elevado. Bajo.
Coste total de propiedad Bajo para UHP: larga vida útil, sin pérdida de gas, sin impacto en el rendimiento. Potencialmente alto: sustitución frecuente, pérdida de gas, riesgo de contaminación.
5. Directrices de selección en función de la aplicación
La elección rara vez es ambigua cuando la aplicación está bien definida:

Utilice un regulador de diafragma metálico para Kr de UHP cuando:

Fabricación de semiconductores: para armarios de gas y líneas de suministro de láser excímero de KrF. La pureza y el control de partículas son fundamentales.

Sistemas de investigación y análisis: cuando la integridad experimental depende de una composición de gas conocida y estable (p. ej., gas portador para cromatografía de gases, patrones de calibración).

Procesos críticos a largo plazo: en la fabricación aeroespacial o fotónica, donde se requiere fiabilidad y estabilidad del regulador a lo largo de los años.

Cualquier sistema con especificaciones estrictas de pureza: En los que el análisis del gas en el punto de uso debe coincidir con el certificado del cilindro.

Se puede considerar un diafragma de elastómero para el Kr cuando:

Manejo a granel no crítico: Para transferir Kr en entornos industriales en los que la pureza no es un factor crítico (por ejemplo, operaciones de llenado inicial).

Sistemas de laboratorio prototípicos o de bajo presupuesto: donde el coste inicial es la preocupación principal y se acepta una contaminación mínima. Se desaconseja encarecidamente su uso para cualquier aplicación etiquetada como «UHP».

Necesidades específicas de control a baja presión: en casos excepcionales en los que la única exigencia es una sensibilidad extrema a presiones muy bajas (<5 psig) y la contaminación es secundaria.

6. Más allá del diafragma: diseño integral del regulador UHP
Seleccionar el diafragma adecuado es necesario, pero no suficiente. Un verdadero regulador UHP para Kr integra esta elección en un diseño integral:

Sellado íntegramente metálico: utiliza juntas metálicas (p. ej., VCJ®, ConFlat®) o conexiones soldadas en lugar de juntas tóricas de elastómero en todas las interfaces en contacto con el gas.

Superficies internas electropulidas: reducen la superficie expuesta, minimizan la adhesión de partículas y mejoran la facilidad de limpieza.

Pasivación: un tratamiento con ácido nítrico para reforzar la capa de óxido de cromo sobre el acero inoxidable, lo que mejora la resistencia a la corrosión.

Configuraciones de alto caudal o purga: algunos reguladores UHP están diseñados para caudales de purga elevados con el fin de limpiar rápidamente el sistema aguas abajo, o bien cuentan con diafragmas dobles con un espacio intermedio evacuado que actúa como barrera adicional contra la permeación.

7. Conclusión
En el ámbito del suministro de criptón de pureza ultraalta mediante reguladores, el regulador es el garante de la calidad. La dicotomía entre los diafragmas metálicos y los de elastómero representa una disyuntiva fundamental entre el rendimiento máximo y el ahorro en el coste inicial.

Para cualquier aplicación en la que la pureza del gas, la integridad del sistema y la fiabilidad a largo plazo sean factores determinantes —lo que constituye la propia definición del servicio UHP—, el regulador de diafragma metálico es la opción inequívoca y única correcta. Su impermeabilidad, su bajo desgasificado, su funcionamiento libre de partículas y su sólida estabilidad salvaguardan la inversión en gas de alta pureza y protegen la integridad de los procesos sensibles posteriores.

Si bien los diafragmas de elastómero tienen su lugar en el control general de gases industriales, sus propiedades inherentes de permeabilidad y desgasificación los hacen intrínsecamente inadecuados para las exigentes demandas de los sistemas de criptón de UHP. Los prescriptores e ingenieros deben mirar más allá del precio inicial y tener en cuenta el coste total de propiedad, que incluye la pérdida de gas, la pérdida de rendimiento relacionada con la contaminación y el mantenimiento. En aplicaciones de ultra alta pureza (UHP), el rendimiento superior de un regulador con diafragma metálico proporciona un rápido retorno de la inversión al garantizar que el gas suministrado sea tan puro como el gas de origen, desde la botella hasta el punto crítico de uso.

Para obtener más información sobre las diferencias entre los reguladores de diafragma metálico y los de elastómero en los reguladores de kripton UHP —una elección fundamental para la pureza y el rendimiento—, puede visitar la página web de Jewellok en https://www.jewellok.com/.
