¿Cómo funciona un sistema de suministro de gases especiales a granel (BSGS)?

{{{sourceTextContent.subTitle}}}

¿Cómo funciona un sistema de suministro de gases especiales a granel (BSGS)?

{{{sourceTextContent.description}}}

¿Cómo funciona un sistema de suministro de gases especiales a granel (BSGS)?

Introducción

En sectores como la fabricación de semiconductores, la industria farmacéutica, la industria aeroespacial y la producción química, la demanda de gases especiales de alta pureza es fundamental. Estos gases —nitrógeno, argón, helio, hidrógeno y diversas mezclas gaseosas— deben suministrarse con precisión, fiabilidad y seguridad para respaldar procesos críticos. Un sistema de suministro de gases especiales a granel (BSGS) es una infraestructura sofisticada diseñada para almacenar, gestionar y distribuir grandes volúmenes de estos gases de manera eficiente. Este artículo ofrece un análisis en profundidad del funcionamiento de un BSGS, detallando sus componentes, principios operativos, mecanismos de seguridad y aplicaciones. Al comprender el funcionamiento de un BSGS, podemos apreciar su papel fundamental a la hora de hacer posibles las tecnologías avanzadas y mantener los estrictos estándares industriales.

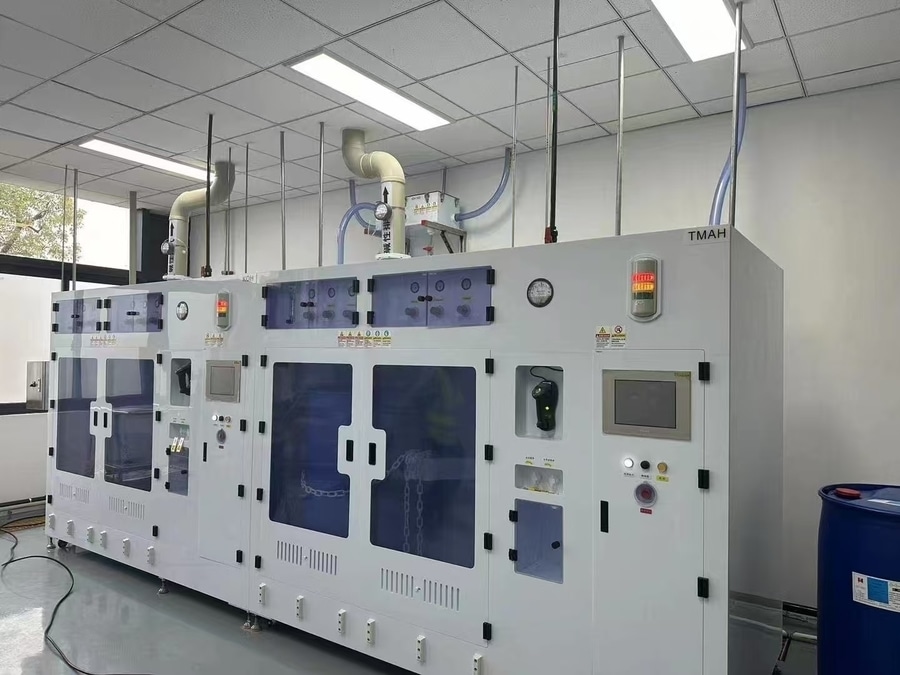

Sistema de suministro de gases especiales a granel (BSGS)
Sistema de suministro de gases especiales a granel (BSGS)
¿Qué es un sistema de suministro de gases especiales a granel?

Un sistema de suministro de gases especiales a granel (BSGS) es un sistema integrado diseñado para gestionar el almacenamiento y la distribución de gases especiales de alta pureza en entornos industriales a gran escala. A diferencia de las pequeñas botellas de gas utilizadas para aplicaciones localizadas o de bajo volumen, un BSGS está diseñado para entornos de alto rendimiento en los que es esencial un suministro constante de gas de alta pureza. Sectores como la microelectrónica, donde incluso trazas de impurezas pueden arruinar las obleas semiconductoras, o la investigación médica, donde la pureza del gas afecta a los resultados experimentales, dependen en gran medida de los sistemas BSGS.

El BSGS garantiza que los gases se suministren a la presión, el caudal y la pureza requeridos a diversos puntos de uso (POU) dentro de una instalación. Esto se consigue mediante una combinación de depósitos de almacenamiento, tuberías de alta pureza, sistemas de purificación y mecanismos de control avanzados. A continuación, analizamos en detalle los componentes clave y los procesos operativos de un BSGS.

Componentes clave de un BSGS

Un BSGS se compone de varios componentes críticos, cada uno de ellos diseñado para desempeñar funciones específicas en el almacenamiento, la purificación y la distribución de gases especiales. Estos componentes funcionan conjuntamente para garantizar un suministro de gas fiable y libre de contaminación.

Depósitos de almacenamiento
El núcleo de un BSGS es su sistema de almacenamiento, que alberga grandes cantidades de gases especiales, ya sea en estado gaseoso o licuado, dependiendo del tipo de gas y de su aplicación.
– Cilindros de alta presión: utilizados para gases como el nitrógeno, el argón o el hidrógeno, estos cilindros almacenan gases a presiones que oscilan entre 2.000 y 6.000 psig (libras por pulgada cuadrada manométrica). Fabricados con materiales como el acero inoxidable o el aluminio, están diseñados para evitar la corrosión y la contaminación.
– Depósitos criogénicos: Para gases como el nitrógeno líquido o el helio, que requieren un almacenamiento a baja temperatura, los depósitos criogénicos mantienen los gases en estado líquido para maximizar la capacidad de almacenamiento. Estos depósitos están aislados con camisas de vacío para minimizar la transferencia de calor y las pérdidas por evaporación.
– Remolques cisterna: Para instalaciones que requieren un reabastecimiento frecuente de gas, se utilizan remolques cisterna —grandes contenedores de gas transportables— para suministrar y almacenar gases a granel in situ.

Red de tuberías y distribución
La red de tuberías transporta los gases desde los depósitos de almacenamiento hasta los puntos de uso en toda la instalación. Esta red está diseñada para mantener la pureza del gas y suministrar caudales y presiones precisos.
– Tuberías de alta pureza: Fabricadas en acero inoxidable electropulido u otros materiales no reactivos, las tuberías minimizan la contaminación al reducir la rugosidad de la superficie, donde podrían acumularse partículas o humedad.
– Válvulas y reguladores: Las válvulas de alta precisión (manuales o automáticas) y los reguladores de presión controlan el caudal y la presión del gas, garantizando que cumplan los requisitos específicos de cada punto de uso.
– Colectores: conectan varios depósitos de almacenamiento a la red de distribución, lo que permite cambiar sin interrupciones entre depósitos para mantener un suministro continuo de gas.

Sistemas de purificación
Los gases especiales suelen requerir niveles de pureza ultraaltos (por ejemplo, del 99,9999 % o superiores) para cumplir con las normas del sector. Los sistemas de purificación de un BSGS eliminan impurezas como la humedad, el oxígeno o los hidrocarburos. Entre los métodos de purificación más comunes se incluyen:
– Adsorción: uso de materiales como tamices moleculares o carbón activado para atrapar las impurezas.
– Purificación catalítica: empleo de catalizadores para que reaccionen con contaminantes específicos y los eliminen.
– Filtración: uso de filtros finos para eliminar partículas en suspensión.

Los purificadores se colocan estratégicamente en diversos puntos, como cerca de los depósitos de almacenamiento o en el punto de uso, para garantizar que se mantenga la pureza del gas a lo largo de todo el proceso de suministro.

Sistemas de control y supervisión
Los sistemas avanzados de control y supervisión garantizan que el BSGS funcione de forma eficiente y segura. Entre ellos se incluyen:
– Controladores lógicos programables (PLC): sistemas automatizados que regulan el caudal, la presión y la temperatura del gas basándose en datos en tiempo real.
– Sensores: los sensores de presión, temperatura y caudal supervisan el rendimiento del sistema y detectan anomalías como fugas o caídas de presión.
– Interfaces hombre-máquina (HMI): los paneles táctiles o las interfaces de software permiten a los operadores supervisar y ajustar los parámetros del sistema de forma remota.
– Alarmas y enclavamientos: mecanismos de seguridad que alertan a los operadores de problemas como niveles bajos de gas o fallos del sistema y que apagan automáticamente el sistema si se superan los umbrales críticos.

Sistemas de seguridad
Dada la naturaleza peligrosa de algunos gases especiales (por ejemplo, el hidrógeno inflamable o el amoníaco tóxico), los sistemas BSGS incorporan sólidas medidas de seguridad:
– Sistemas de detección de fugas: Los detectores de gas supervisan la presencia de fugas y activan alarmas si se detectan gases peligrosos.
– Válvulas de cierre de emergencia: Aíslan automáticamente secciones del sistema en caso de fuga u otras emergencias.
– Sistemas de ventilación: Garantizan una circulación de aire adecuada en las zonas de almacenamiento y suministro para evitar la acumulación de vapores peligrosos.
– Sistemas de extinción de incendios: Mitigan los riesgos asociados a los gases inflamables en las zonas de almacenamiento y suministro.

Proceso operativo de un BSGS

El funcionamiento de un BSGS implica varias etapas, desde el almacenamiento de gas hasta su suministro en el punto de uso. A continuación se ofrece una descripción detallada del proceso:

Almacenamiento y suministro de gas
Los gases especiales se suministran a las instalaciones a granel mediante cilindros de alta presión, tanques criogénicos o remolques cisterna. El BSGS almacena grandes cantidades de gas para garantizar un suministro continuo, minimizando el tiempo de inactividad. Por ejemplo, una planta de fabricación de semiconductores puede necesitar miles de pies cúbicos de nitrógeno al día, lo que requiere soluciones de almacenamiento a gran escala. Los depósitos de almacenamiento están conectados a un colector, que gestiona la transición entre los depósitos para mantener un suministro ininterrumpido.
Purificación de gases
Antes de entrar en la red de distribución, los gases suelen pasar por sistemas de purificación para eliminar las impurezas. Este paso es fundamental en aplicaciones como la fabricación de semiconductores, donde incluso niveles de contaminantes del orden de partes por mil millones (ppb) pueden provocar defectos. Los purificadores pueden estar situados en la instalación de almacenamiento, dentro de la red de tuberías o en el punto de uso, dependiendo del diseño del sistema y de los requisitos del gas.
Distribución de gases
Una vez purificados, los gases se transportan a través de la red de tuberías de alta pureza hasta diversos puntos de uso. El sistema de distribución está diseñado para mantener una presión y unos caudales constantes, para lo cual suele recurrir a reguladores de presión y controladores de caudal. Los colectores y las válvulas automatizadas permiten al sistema alternar entre los depósitos de almacenamiento o ajustar las rutas de flujo para adaptarse a las fluctuaciones de la demanda.
Suministro en el punto de uso
En el punto de uso, los gases se suministran a equipos como cámaras de deposición, reactores o instrumentos analíticos. Se pueden instalar purificadores o filtros en el punto de uso para garantizar que el gas cumpla los requisitos exactos de pureza de la aplicación. Los sistemas de control supervisan y ajustan los parámetros del gas en tiempo real para mantener unas condiciones óptimas.
Supervisión y mantenimiento
A lo largo de todo el proceso, los sistemas de control y supervisión recopilan datos sobre la presión, el caudal y la pureza del gas. Los operadores utilizan interfaces hombre-máquina (HMI) para supervisar el rendimiento del sistema y responder a las alarmas o alertas. El mantenimiento periódico, que incluye comprobaciones de fugas, sustitución de filtros e inspecciones de los depósitos, garantiza que el sistema BSGS siga siendo fiable y seguro.

Aplicaciones del sistema BSGS

Los sistemas BSGS son fundamentales en varios sectores, cada uno con requisitos de gas específicos:

– Fabricación de semiconductores: Se utilizan gases de pureza ultraalta, como el nitrógeno, el argón y el silano, en procesos como la deposición química en fase de vapor (CVD) y el grabado. Los sistemas BSGS garantizan que estos gases se suministren sin contaminación para evitar defectos en los microchips.
– Sector farmacéutico: se utilizan gases como el nitrógeno y el dióxido de carbono en la fabricación y el envasado de medicamentos. Los sistemas BSGS proporcionan un suministro estable para procesos que requieren atmósferas inertes o mezclas precisas de gases.
– Sector aeroespacial: se utilizan gases de alta pureza en pruebas, soldadura y sistemas de propulsión. Los sistemas BSGS respaldan operaciones a gran escala con un suministro constante de gas.
– Fabricación de productos químicos: Los gases especiales se utilizan como reactivos o portadores en la síntesis química. Los sistemas BSGS garantizan la manipulación y el suministro seguros de gases reactivos o peligrosos.
– Medicina e investigación: Gases como el helio y el oxígeno se utilizan en el diagnóstico por imagen y en experimentos de laboratorio. Los sistemas BSGS suministran gases de alta pureza para mantener la integridad experimental.

Consideraciones de seguridad

La seguridad es una prioridad absoluta en el diseño y el funcionamiento de los sistemas BSGS debido a la naturaleza peligrosa de muchos gases especiales. Entre las consideraciones clave de seguridad se incluyen:

– Compatibilidad de los gases: garantizar que los materiales utilizados en los sistemas BSGS (por ejemplo, tuberías y válvulas) sean compatibles con los gases para evitar reacciones o corrosión.
– Prevención de fugas: Las inspecciones periódicas y los sistemas avanzados de detección de fugas minimizan el riesgo de fugas de gas.
– Formación del personal: El personal debe estar formado para manejar gases especiales y responder ante emergencias.
– Cumplimiento normativo: Los sistemas BSGS deben cumplir con las normas y regulaciones del sector, como las establecidas por la OSHA, la NFPA o la SEMI.

Avances en la tecnología de los sistemas BSGS

Los avances recientes han mejorado la eficiencia, la seguridad y la sostenibilidad de los sistemas BSGS:

– Monitorización inteligente: Los sensores conectados al Internet de las cosas (IoT) y los análisis basados en la nube proporcionan información en tiempo real sobre el rendimiento del sistema, lo que permite el mantenimiento predictivo.
– Eficiencia energética: El mejor aislamiento de los tanques criogénicos y los sistemas de distribución optimizados reducen el consumo de energía.
– Automatización: Los sistemas BSGS totalmente automatizados minimizan la intervención humana, lo que reduce el riesgo de errores y mejora la fiabilidad.
– Prácticas sostenibles: Algunas instalaciones están explorando sistemas de reciclaje y recuperación de gases para minimizar los residuos y el impacto medioambiental.

Retos y soluciones

A pesar de sus ventajas, los sistemas BSGS se enfrentan a retos como los elevados costes iniciales, el mantenimiento complejo y la necesidad de un control riguroso de la pureza. Las soluciones incluyen diseños de sistemas modulares que permiten la escalabilidad, tecnologías avanzadas de purificación y programas de mantenimiento integrales para garantizar la fiabilidad a largo plazo.

Fabricante chino de reguladores de gas de pureza ultraalta
Fabricante chino de reguladores de gas de pureza ultraalta
Conclusión

Un sistema de suministro de gases especiales a granel (BSGS) es una pieza fundamental de los procesos industriales modernos, ya que permite el suministro seguro y eficiente de gases de alta pureza para dar respuesta a aplicaciones críticas. Mediante la integración de sistemas avanzados de almacenamiento, purificación, distribución y control, un BSGS garantiza que sectores como la fabricación de semiconductores, el sector farmacéutico y el aeroespacial puedan cumplir sus estrictos requisitos en materia de calidad y fiabilidad de los gases. A medida que avanza la tecnología, los sistemas BSGS siguen evolucionando, incorporando soluciones más inteligentes y sostenibles para satisfacer las crecientes demandas de las industrias a nivel mundial. Comprender cómo funciona un BSGS pone de relieve su papel fundamental a la hora de impulsar la innovación y mantener altos estándares en diversos sectores.

Para obtener más información sobre cómo funciona el sistema de suministro de gases especiales a granel (BSGS), puede visitar la página web de Jewellok en https://www.jewellok.com/product/bulk-specialty-gas-systems-bsgs-gas-cabinets-and-scrubber-tail-gas-treatment-cabinets-for-high-purity-bulk-specialty-gas-delivery/ para obtener más información.
