Unidad de dosificación de productos químicos (CDU): diseño, funcionamiento y aplicaciones en las industrias de procesos modernas
1. Introducción
Una unidad de dosificación de productos químicos (CDU) es un subsistema fundamental que se utiliza en industrias que requieren un suministro preciso, seguro y libre de contaminación de productos químicos. Entre estas industrias se incluyen la fabricación de semiconductores, la industria farmacéutica, el procesamiento químico, la biotecnología y la producción de materiales avanzados. La CDU se encarga de almacenar, acondicionar, dosificar y suministrar productos químicos líquidos o gaseosos a las herramientas de proceso con alta precisión y repetibilidad.

A medida que los procesos de fabricación se vuelven cada vez más complejos y sensibles, especialmente en la fabricación de semiconductores a escala nanométrica, la demanda de sistemas de suministro de productos químicos ultralimpios, fiables y automatizados ha crecido de forma significativa. Las CDU desempeñan un papel fundamental a la hora de garantizar la consistencia de los procesos, minimizar la exposición humana a sustancias peligrosas y optimizar la eficiencia en el uso de productos químicos.

Este artículo ofrece una visión general exhaustiva de los sistemas CDU, incluyendo sus principios de diseño, componentes, mecanismos de funcionamiento, estrategias de control y aplicaciones industriales.

Panel colector de nitrógeno para armario de gases individual y caja colectora de válvulas
Panel colector de nitrógeno para armario de gases individual y caja colectora de válvulas

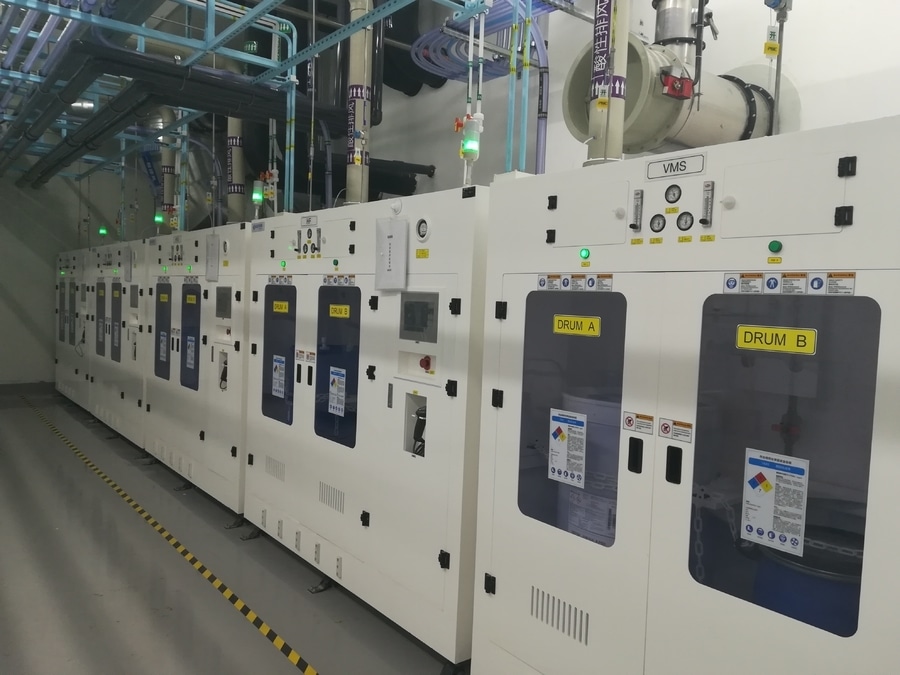

2. Descripción general del funcionamiento de una CDU
En esencia, una unidad de suministro de productos químicos (CDU) desempeña varias funciones clave:

Almacenamiento y contención de productos químicos
Medición y dosificación precisas
Regulación de la presión y el caudal
Filtración y purificación
Transferencia segura a los equipos de proceso
Supervisión y control
Una CDU actúa como interfaz entre el suministro de productos químicos a granel (como bidones, depósitos o cilindros de gas) y los equipos en el punto de uso. Garantiza que los productos químicos se suministren en condiciones controladas, incluyendo el caudal, la presión, la temperatura y la pureza.

3. Componentes clave de una CDU
Una CDU típica consta de varios subsistemas integrados, cada uno de ellos diseñado para desempeñar una función específica:

3.1 Sistema de almacenamiento de productos químicos
El sistema de almacenamiento incluye depósitos o contenedores diseñados para almacenar productos químicos de forma segura. Estos pueden estar fabricados con materiales como acero inoxidable, fluoropolímeros (p. ej., PTFE, PFA) o plásticos de alta pureza, en función de la compatibilidad química.

Entre sus características principales se incluyen:

Sensores de nivel para controlar el volumen
Contención secundaria para prevenir fugas
Sistemas de ventilación para el control de la presión
Inertización con gas inerte (p. ej., nitrógeno) para evitar la contaminación
3.2 Sistema de bombeo y suministro
El sistema de bombeo se encarga de trasladar los productos químicos desde el almacenamiento hasta el punto de uso. Entre los tipos de bombas más comunes se incluyen:

Bombas de diafragma: adecuadas para aplicaciones de alta pureza
Bombas peristálticas: ideales para un bajo riesgo de contaminación
Bombas de engranajes: utilizadas para un caudal volumétrico preciso
La selección depende de factores como las propiedades químicas, el caudal requerido y las normas de limpieza.

3.3 Control y medición del caudal
El suministro preciso de productos químicos se consigue mediante:

Controladores de caudal másico (MFC)
Caudalímetros (de Coriolis, ultrasónicos o térmicos)
Válvulas de control (manuales o automatizadas)
Estos componentes garantizan una dosificación constante, lo cual es fundamental en aplicaciones como la fotolitografía o el grabado químico.

3.4 Sistema de filtración
Para mantener la pureza de los productos químicos, las CDU incorporan sistemas de filtración multietapa:

Prefiltros para contaminantes a granel
Filtros finos (hasta niveles submicrónicos)
Filtros ultrapuros para productos químicos de grado semiconductor
La filtración evita que las partículas entren en las herramientas sensibles del proceso.

3.5 Sistema de regulación de presión
Los reguladores de presión y los sensores mantienen unas condiciones de suministro estables. Esto es especialmente importante en las CDU basadas en gases, donde las fluctuaciones de presión pueden afectar a los resultados del proceso.

Los componentes incluyen:

Reguladores de presión
Válvulas de alivio
Controladores de contrapresión
3.6 Tuberías y válvulas
La red interna de tuberías conecta todos los componentes de la CDU. Los materiales deben ser químicamente compatibles y no contaminantes.

Materiales habituales:

Acero inoxidable (316L, electropulido)
Tubos de PFA o PTFE
Entre las válvulas utilizadas se incluyen:

Válvulas de diafragma para aplicaciones ultralimpias
Válvulas solenoides para el control automatizado
3.7 Sistema de control
Las CDU modernas están equipadas con sistemas de control avanzados que permiten la automatización y la supervisión remota. Estos sistemas suelen incluir:

Controladores lógicos programables (PLC)
Interfaces hombre-máquina (HMI)
Sensores de temperatura, presión y caudal
Sistemas de alarma y enclavamiento
La integración con los sistemas de automatización de la fábrica permite el control del proceso en tiempo real y el registro de datos.

4. Principio de funcionamiento de una CDU
El funcionamiento de una CDU sigue una secuencia estructurada:

Carga de productos químicos
Los productos químicos se cargan en tanques de almacenamiento o se conectan a través de líneas de suministro.
Acondicionamiento
El producto químico puede filtrarse, desgasificarse o someterse a un control de temperatura antes de su uso.
Presurización
El sistema aplica presión (a menudo utilizando gas inerte) para impulsar el producto químico a través del sistema.
Dosificación y control
Los reguladores de caudal controlan la cantidad de producto químico suministrada.
Suministro a la herramienta de proceso
El producto químico se transporta a través de tuberías limpias hasta el punto de aplicación.
Supervisión y retroalimentación
Los sensores supervisan continuamente los parámetros del sistema, y los bucles de retroalimentación ajustan el funcionamiento según sea necesario.
Este control de bucle cerrado garantiza una alta precisión y repetibilidad.

5. Consideraciones de diseño
El diseño de una CDU requiere tener en cuenta cuidadosamente múltiples factores:

5.1 Compatibilidad química
Todos los materiales deben ser resistentes a la corrosión y a la degradación. Los materiales incompatibles pueden provocar contaminación o fallos en el sistema.

5.2 Limpieza y pureza
En sectores como la fabricación de semiconductores, incluso trazas de contaminantes pueden causar defectos. Por lo tanto:

Utilizar materiales de pureza ultraalta (UHP)
Minimizar los volúmenes muertos
Asegurar que las superficies internas sean lisas
5.3 Seguridad
Las CDU manipulan productos químicos peligrosos, por lo que la seguridad es primordial:

Sistemas de detección de fugas
Válvulas de cierre de emergencia
Ventilación adecuada
Cumplimiento de las normas de seguridad (p. ej., SEMI, OSHA)
5.4 Precisión y repetibilidad
Es esencial un control preciso del suministro de productos químicos. Se requieren sensores de alta resolución y algoritmos de control estables.

5.5 Escalabilidad y modularidad
Las CDU modernas suelen ser modulares, lo que permite una fácil ampliación o personalización en función de las necesidades del proceso.

6. Aplicaciones de los sistemas CDU
6.1 Fabricación de semiconductores
Las CDU se utilizan ampliamente en procesos de fabricación de obleas, tales como:

Fotolitografía (dosificación de fotorresina)
Grabado húmedo
Planarización químico-mecánica (CMP)
En estas aplicaciones, la pureza ultraalta y la dosificación precisa son fundamentales.

6.2 Industria farmacéutica
En la producción farmacéutica, las CDU garantizan una dosificación precisa de los principios activos y los disolventes, lo que permite mantener la calidad del producto y el cumplimiento normativo.

6.3 Procesamiento químico
Las CDU se utilizan para suministrar reactivos en cantidades controladas, lo que mejora la eficiencia y la seguridad de la reacción.

6.4 Biotecnología
Entre sus aplicaciones se incluyen la preparación de medios de cultivo celular y el suministro de reactivos en biorreactores.

6.5 Fabricación de pantallas y paneles solares
En estas industrias, las CDU manejan productos químicos especializados utilizados en procesos de recubrimiento, limpieza y grabado.

7. Ventajas de los sistemas CDU
Mayor consistencia del proceso
El control automatizado reduce la variabilidad.
Mayor seguridad
Minimiza la exposición humana a productos químicos peligrosos.
Mayor eficiencia
Optimiza el uso de productos químicos y reduce los residuos.
Mejor calidad del producto
Garantiza un suministro preciso y repetible de productos químicos.
Escalabilidad
El diseño modular permite la ampliación del sistema.
8. Retos y limitaciones
A pesar de sus ventajas, las CDU se enfrentan a varios retos:

Alto coste inicial
Los materiales avanzados y los componentes de precisión aumentan el coste del sistema.
Requisitos de mantenimiento
Es necesario realizar calibraciones periódicas y sustituir los filtros.
Integración compleja
La integración con los sistemas existentes puede resultar técnicamente exigente.
Sensibilidad a la contaminación
Requiere protocolos estrictos de manipulación y mantenimiento.
9. Tendencias futuras
La evolución de la tecnología de las CDU viene impulsada por los avances en automatización, digitalización y requisitos de los procesos:

9.1 CDU inteligentes
La integración con las tecnologías del IoT y la Industria 4.0 permite:

Mantenimiento predictivo
Diagnóstico en tiempo real
Supervisión remota
9.2 Materiales avanzados
El desarrollo de nuevos materiales mejora la compatibilidad química y reduce los riesgos de contaminación.

9.3 Miniaturización
Se están desarrollando diseños compactos de CDU para entornos con limitaciones de espacio y aplicaciones en el punto de uso.

9.4 Sostenibilidad
Se están realizando esfuerzos para reducir los residuos químicos y mejorar la eficiencia energética.

Conclusión
Las unidades de dosificación de productos químicos (CDU) son indispensables en los procesos industriales modernos que exigen precisión, seguridad y limpieza. Mediante la integración de componentes avanzados, como materiales de alta pureza, sistemas de control preciso del caudal y automatización inteligente, las CDU garantizan un suministro de productos químicos fiable y eficiente.

A medida que las industrias sigan evolucionando hacia una mayor precisión y unas normas medioambientales y de seguridad más estrictas, los sistemas CDU desempeñarán un papel cada vez más importante. Los futuros avances en tecnologías inteligentes y en la ciencia de los materiales mejorarán aún más su rendimiento, lo que las convertirá en un elemento aún más esencial en los entornos avanzados de fabricación y procesamiento.

En resumen, la CDU no es solo un sistema de apoyo, sino un factor clave para una producción de alta calidad y alta eficiencia en una amplia gama de sectores.
