Análisis en profundidad del diseño y las consideraciones del sistema de caja de válvulas

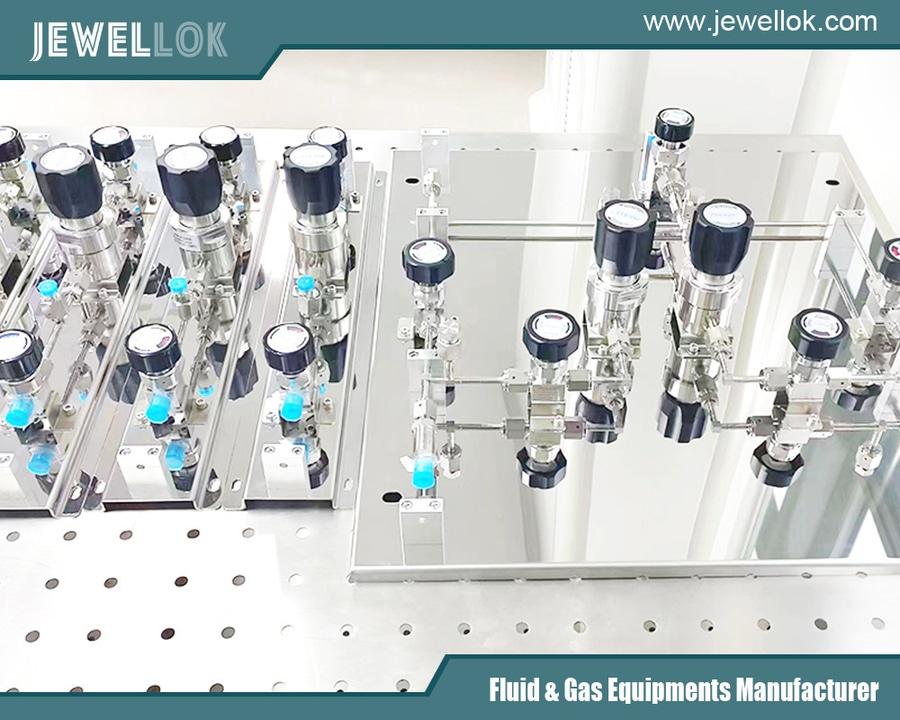

Los sistemas de cajas colectoras de válvulas (VMB) son componentes críticos, aunque a menudo infravalorados, en el control de procesos industriales, ya que actúan como interfaz organizada entre las líneas de proceso y la instrumentación. Estos conjuntos compactos agrupan las funciones de aislamiento, purga, calibración y ecualización para los transmisores de presión, nivel y caudal. Su diseño influye directamente en la precisión de la medición, la seguridad operativa, la eficiencia del mantenimiento y la vida útil del sistema. Este artículo explora las múltiples consideraciones de diseño de los sistemas de cajas de válvulas múltiples, abarcando los requisitos funcionales, la selección de materiales, las normas de seguridad, la ergonomía y la integración con los ecosistemas digitales modernos.

Regulador de contrapresión frente a regulador reductor de presión
Regulador de contrapresión frente a regulador reductor de presión
Los centros neurálgicos de la medición
En instalaciones industriales complejas —desde refinerías de petróleo y plantas químicas hasta la generación de energía y la producción farmacéutica—, la medición precisa de las variables de proceso es imprescindible. Los transmisores de presión, presión diferencial (DP) y caudal son los ojos del proceso. La caja de válvulas (a menudo denominada «manifold» o, más concretamente, «manifold de 2, 3 o 5 válvulas») es el intermediario crucial que conecta estos instrumentos con el proceso. Permite el aislamiento de los fluidos del proceso, la purga, la calibración y la puesta a cero sin necesidad de detener por completo el sistema.

Un sistema de colector mal diseñado puede provocar fugas, generar errores de medición debido a gases o líquidos atrapados, complicar el mantenimiento y suponer riesgos de seguridad significativos. Por lo tanto, su diseño constituye un reto de ingeniería de sistemas que debe equilibrar la dinámica de fluidos, la integridad mecánica, los factores humanos y la resiliencia ambiental.

Consideraciones fundamentales de diseño funcional
2.1. Configuración y funcionalidad de las válvulas
La elección de la configuración de las válvulas es la decisión funcional principal.

Manifolds de 2 válvulas: Se utilizan principalmente para la medición de presión manométrica. Proporcionan un aislamiento sencillo del instrumento respecto al proceso.
Manifolds de 3 válvulas: El estándar para la medición de presión diferencial en aplicaciones de nivel o caudal. La configuración (normalmente dos válvulas de bloqueo y una válvula de ecualización) permite aislar tanto el lado de alta presión como el de baja presión, así como ecualizar la presión a través del transmisor para la comprobación del cero y un mantenimiento seguro.
Manifolds de 5 válvulas: Se utilizan para aplicaciones de presión diferencial más críticas o cuando se requiere una calibración en línea. Incluyen dos válvulas de purga/calibración (una en cada lado), lo que permite introducir una fuente de presión de calibración y purgar las ramas del colector de forma independiente.
Requisito de diseño: Las conexiones internas deben garantizar trayectorias de flujo lisas y sin recovecos para evitar el atrapamiento de medios del proceso, lo que puede provocar desviaciones en la medición o corrosión. La válvula de ecualización debe proporcionar un sellado robusto y estanco cuando está cerrada y una vía de paso de paso total cuando está abierta, para garantizar una ecualización precisa.

2.2. Selección y compatibilidad de materiales
La elección del material viene determinada por el proceso, el entorno y la presión nominal requerida.

Material del cuerpo: Entre los materiales habituales se incluyen el acero al carbono (para aplicaciones no corrosivas como el petróleo y el gas), el acero inoxidable (SS304/SS316 para resistencia química general), los aceros aleados (para vapor a alta temperatura y alta presión) y aleaciones exóticas (Hastelloy, Monel) para aplicaciones altamente corrosivas o de pureza extrema (p. ej., productos farmacéuticos, gas ácido en plataformas marinas).
Componentes internos y juntas: Las puntas de vástago, las bolas y los asientos deben seleccionarse en función de su resistencia al desgaste y su compatibilidad. Los recubrimientos de estelita o carburo de tungsteno son habituales para aplicaciones abrasivas. Los materiales de las juntas, como el PTFE, el Grafoil o los elastómeros (Viton, EPDM), deben elegirse en función de la temperatura y la compatibilidad química.
Materiales de las juntas y los pernos: Deben seguir los mismos principios de compatibilidad y expansión térmica que el cuerpo para garantizar un sellado sin fugas a lo largo de los ciclos de temperatura de funcionamiento.
2.3. Valores nominales de presión y temperatura
El colector debe estar homologado para la presión máxima de trabajo admisible (MAWP) y la temperatura del servicio, con un factor de seguridad adecuado. El diseño debe tener en cuenta:

Picos de presión/golpe de ariete: Las válvulas y los cuerpos deben soportar posibles golpes en el sistema.
Ciclos térmicos: El calentamiento y enfriamiento repetidos pueden provocar fatiga, relajación de las juntas y tensión en los pernos. Los materiales y el diseño (por ejemplo, vástagos guiados, diseños de juntas flexibles) deben compensar estos efectos.
Capacidad de bloqueo y purga: El propio conjunto del colector debe estar diseñado para mantener la presión y permitir una purga segura entre las válvulas de bloqueo, una función de seguridad clave.

Seguridad e integridad: la prioridad absoluta
3.1. Prevención y contención de fugas
La función de seguridad principal es la contención.

Conexiones soldadas a sellado frente a conexiones roscadas: Para aplicaciones con sustancias tóxicas, inflamables o letales, a menudo se exigen conexiones soldadas a sellado para eliminar posibles vías de fuga en las interfaces roscadas. Las conexiones roscadas con selladores adecuados pueden ser aceptables para aplicaciones menos peligrosas.
Diseño integral frente a modular: Los colectores modulares tradicionales atornillan válvulas individuales a un colector común. Los colectores integrales modernos se mecanizan a partir de un único bloque de metal, lo que elimina numerosos puntos potenciales de fuga (juntas, espárragos, tuercas) en la interfaz del cuerpo de la válvula. Se trata de un avance importante en el diseño crítico para la seguridad.
Cumplimiento de la normativa sobre emisiones: Para aplicaciones reguladas por normas sobre emisiones fugitivas (EPA, TA-Luft), los colectores deben emplear empaquetaduras de bajas emisiones (Low-E), juntas de fuelle o juntas de diafragma para minimizar las fugas de COV desde los vástagos de las válvulas.
3.2. Seguridad y alivio de presión
En sistemas cerrados, especialmente en aplicaciones con líquidos, la expansión térmica puede generar presiones peligrosamente elevadas.

Válvulas de alivio térmico: Los colectores que aíslan conductos llenos de líquido deben incorporar o estar diseñados para alojar una válvula de alivio térmico con el fin de evitar la sobrepresurización y la rotura.
Purgas y drenajes: Las válvulas de purga y drenaje deben dimensionarse y ubicarse de manera que permitan una despresurización y una evacuación de fluidos seguras y controladas, dirigiendo los efluentes a un lugar seguro.
3.3. Etiquetado e identificación
El etiquetado claro y permanente conforme a las normas ANSI/ISA o ISO es un requisito de seguridad. Esto incluye:

Identificación del servicio (p. ej., «Caudal de agua de alimentación de la caldera»).
Designación de la línea y número de P&ID.
Función de la válvula (HI BLOCK, LO EQ, VENT).
Flechas de dirección del caudal.

Factores humanos y mantenimiento
Un colector que no pueda manejarse o mantenerse de forma segura constituye un fallo de diseño.

4.1. Funcionamiento ergonómico

Diseño del volante/accionador: Los volantes deben tener el tamaño adecuado para el par de apriete requerido, con indicadores claros de apertura y cierre. En climas fríos, deben poder accionarse con guantes. Es posible que se necesiten vástagos prolongados o accionadores de rueda de cadena para ubicaciones elevadas o de difícil acceso.
Acceso y espacio libre: Debe disponerse de espacio suficiente alrededor del colector para que un técnico pueda utilizar herramientas, conectar equipos de calibración y manejar las válvulas de forma segura, incluso llevando equipo de protección individual (EPI).
4.2. Diseño que facilite el mantenimiento

Pruebas en servicio: ¿Se puede comprobar el funcionamiento o detectar fugas en las válvulas del colector mientras están en servicio?
Acceso para la calibración: El diseño debe proporcionar puntos de acceso claros y fáciles para conectar el equipo de calibración. Los racores de conexión rápida o las válvulas de bloqueo específicas para calibración mejoran la eficiencia y reducen los errores.
Sustitución de componentes: ¿Se puede sustituir la empaquetadura del vástago bajo presión? ¿Se puede sustituir una sola válvula sin desmontar todo el conjunto del bastidor de tuberías? Los diseños modulares suelen obtener mejores resultados en este aspecto, aunque los diseños integrados reducen la necesidad de este tipo de reparaciones.

Integración del sistema y consideraciones avanzadas
5.1. Integración con la instrumentación
El colector no es una isla. Su diseño debe integrarse a la perfección con:

Transmisores: montaje directo frente a montaje remoto. El montaje directo (en el que el colector se atornilla directamente al transmisor) minimiza el volumen, reduce los posibles puntos de fuga y mejora el tiempo de respuesta, pero aumenta el peso sobre la conexión.
Líneas de impulso: El colector es el punto final de las líneas de impulso. Su diseño debe favorecer las buenas prácticas de tubería, minimizando los tramos muertos y garantizando una orientación que permita el autodrenaje (para líquidos) o la autoventilación (para gases), con el fin de evitar errores de medición.
5.2. La era digital y del IIoT
Los colectores de válvulas están entrando en el panorama digital.

Colectores inteligentes: Incorporan microinterruptores o sensores de proximidad en los vástagos de las válvulas para proporcionar información sobre la posición de la válvula (VPI) al sistema de control. Esto confirma el estado «tal y como está instalado» para los enclavamientos de seguridad y proporciona datos para el mantenimiento predictivo.
Sensores integrados: Los diseños futuros pueden incluir sensores de presión o temperatura integrados en el propio bloque del colector con fines de diagnóstico.
Datos para el mantenimiento predictivo: La supervisión del número de ciclos y del par necesario para accionar las válvulas permite predecir el desgaste de las empaquetaduras o el agarrotamiento antes de que se produzca un fallo.
5.3. Diseños para servicios especializados

Manzanillas sanitarias: Para los sectores de la alimentación, las bebidas y la biofarmacia, los diseños cuentan con superficies pulidas sin hendiduras, conexiones con abrazaderas y capacidad de esterilización por vapor (SIP).
Colectores submarinos: Para aplicaciones en alta mar, los materiales deben resistir la corrosión del agua de mar, y los diseños deben tener en cuenta las condiciones hiperbáricas y el funcionamiento remoto.
Servicio criogénico: Requiere vástagos más largos para mantener la empaquetadura a temperatura ambiente, además de materiales adecuados para el frío extremo sin que se produzcan fenómenos de fragilización.

Tabla 1: Lista de comprobación para la selección de colectores de válvulas

Categoría Preguntas clave
Proceso ¿Cuál es el fluido? (¿Corrosivo, tóxico, inflamable, viscoso, abrasivo?) ¿Cuáles son la presión y la temperatura máximas y mínimas? ¿Es líquido, gas o lechada?
Función ¿Presión manométrica o presión diferencial (DP)? ¿Se requiere calibración en línea? ¿Se necesita alivio térmico?
Seguridad ¿Cuál es la clasificación de peligro del fluido? ¿Se requieren soldaduras de sellado? ¿Qué norma sobre emisiones fugitivas se aplica?
Materiales ¿Son compatibles los materiales en contacto con el fluido? ¿Cuáles son las condiciones ambientales (zona costera, zona peligrosa C1-D2)?
Funcionamiento ¿Es accesible la ubicación? ¿Se necesita un funcionamiento remoto? ¿Cuál es la vida útil requerida?
Mantenimiento: ¿Se puede ajustar la empaquetadura bajo presión? ¿Se requieren herramientas especiales? ¿Cómo se realiza la calibración?
Integración: ¿Montaje directo o remoto? ¿Cuál es la norma de conexión (NPT, brida ANSI, cónico ISO)? ¿Se requiere retroalimentación digital (VPI)?
Regulador de contrapresión frente a regulador reductor de presión
Regulador de contrapresión frente a regulador reductor de presión
Conclusión
El diseño de un sistema de caja de válvulas va más allá de la simple selección de válvulas y tuberías. Se trata de un ejercicio integral de gestión de riesgos, diseño centrado en las personas y optimización del ciclo de vida. La tendencia actual se inclina hacia diseños de bloque integral más seguros y fiables, con materiales mejorados y capacidades inteligentes.

El diseño óptimo de un colector es aquel que pasa desapercibido gracias a un funcionamiento fiable y silencioso, que proporciona datos precisos al sistema de control, permite un mantenimiento seguro y eficiente, y contiene el fluido de proceso de forma absoluta. Requiere que el diseñador sea a la vez metalúrgico, ingeniero de seguridad, especialista en dinámica de fluidos y experto en ergonomía. Al abordar rigurosamente las consideraciones esbozadas —desde la funcionalidad básica y la compatibilidad de los materiales hasta la integridad de la seguridad, el acceso para el mantenimiento y la integración digital—, los ingenieros pueden especificar y diseñar sistemas de colectores que constituyan el nexo robusto, fiable e inteligente entre el turbulento mundo del proceso y las exigentes demandas de la instrumentación y el control modernos.
