Introducción
A medida que la fabricación de semiconductores sigue avanzando hacia nodos tecnológicos cada vez más pequeños, mayores rendimientos de las obleas y una integración de procesos cada vez más compleja, la demanda de sistemas de suministro de productos químicos de pureza ultraalta (UHP) nunca ha sido tan elevada. Los procesos de fabricación modernos, como la fotolitografía, la limpieza en húmedo, la planarización químico-mecánica (CMP), la deposición de capas atómicas (ALD) y el encapsulado avanzado, dependen todos de un suministro preciso de productos químicos para garantizar un rendimiento constante de los procesos.

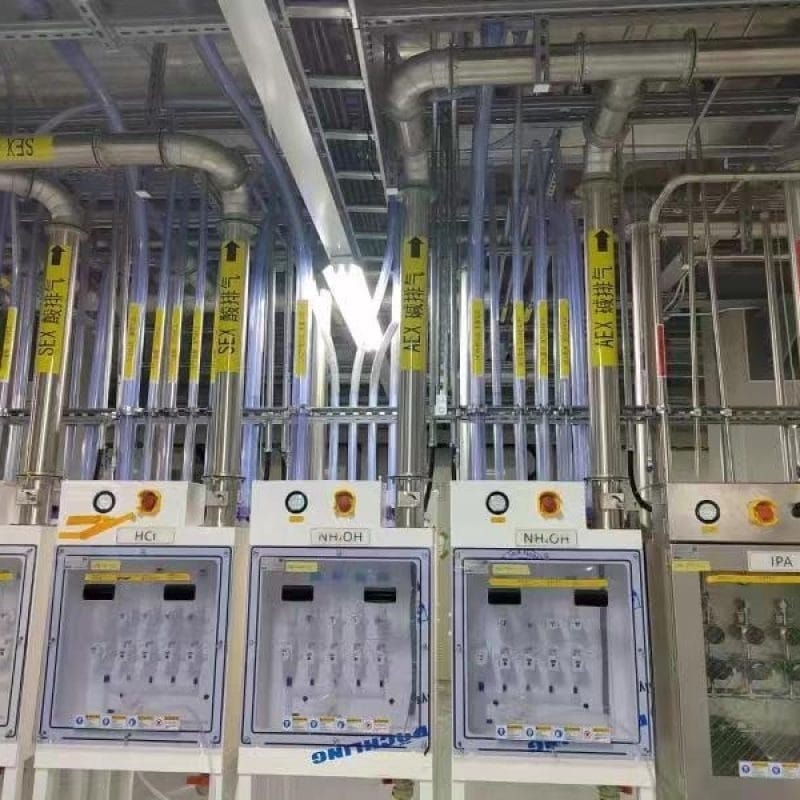

El núcleo de estos sistemas lo constituye el Módulo de Suministro de Productos Químicos (CDM), un subsistema de alta ingeniería responsable de almacenar, filtrar, supervisar, controlar y suministrar productos químicos de alta pureza desde el suministro a granel hasta las herramientas de proceso. Incluso la más mínima contaminación, fluctuación de presión o inestabilidad del caudal puede afectar negativamente a la calidad de las obleas, reducir el rendimiento de la producción y aumentar los costes de fabricación.

Por lo tanto, optimizar el rendimiento del CDM en entornos de alta pureza es un objetivo fundamental para las fábricas de semiconductores, los proveedores de productos químicos y los fabricantes de equipos. Este artículo analiza los principios de diseño, los retos de ingeniería, las estrategias de optimización y las tendencias futuras que permiten a los módulos de suministro de productos químicos alcanzar la máxima fiabilidad, limpieza, precisión y eficiencia operativa.

¿Qué es un módulo de suministro de productos químicos (CDM)?
Un módulo de suministro de productos químicos es un sistema integrado de gestión de productos químicos diseñado para transferir de forma segura productos químicos líquidos de pureza ultraalta desde los contenedores de almacenamiento hasta los equipos de procesamiento de semiconductores.

Un CDM completo suele incluir:

Depósitos de almacenamiento de productos químicos
Bombas de precisión
Válvulas de diafragma de alta pureza
Reguladores de presión
Controladores de caudal
Filtros de partículas
Sensores de detección de fugas
Unidades de control de temperatura
Dispositivos de monitorización de presión
Sistemas de control PLC o PC industrial
Interfaz hombre-máquina (HMI)
Sistemas de enclavamiento de seguridad
Los objetivos principales de un CDM son:

Mantener la pureza de los productos químicos
Suministrar volúmenes precisos de productos químicos
Evitar la contaminación
Garantizar la seguridad del operador
Minimizar los residuos químicos
Proporcionar apoyo continuo a la producción
Los CDM de alto rendimiento se utilizan ampliamente en fábricas de semiconductores, fabricación fotovoltaica, producción de pantallas LCD, fabricación de MEMS e instalaciones de encapsulado avanzado.

Por qué los entornos de alta pureza exigen un mejor rendimiento de los CDM
Los productos químicos para semiconductores son muy sensibles a la contaminación.

Entre los productos químicos típicos del proceso se incluyen:

Ácido sulfúrico (H₂SO₄)
Ácido fluorhídrico (HF)
Ácido clorhídrico (HCl)
Ácido nítrico (HNO₃)
Hidróxido de amonio (NH₄OH)
Peróxido de hidrógeno (H₂O₂)
Hidróxido de tetrametilamonio (TMAH)
Alcohol isopropílico (IPA)
Productos químicos fotorresistentes
Reveladores
Disolventes
Incluso los contaminantes microscópicos pueden provocar graves defectos de fabricación.

Entre las fuentes habituales de contaminación se incluyen:

Iones metálicos
Partículas en suspensión
Humedad
Residuos orgánicos
Materiales que desprenden gases
Tramos muertos en el interior de las tuberías
Soldaduras inadecuadas
Degradación de las juntas
A medida que la tecnología de semiconductores avanza hacia los 5 nm, los 3 nm y más allá, los márgenes de los procesos se reducen cada vez más, lo que hace que la optimización del CDM sea esencial para mantener un suministro de productos químicos ultralimpio.

Selección de materiales para una pureza máxima
La selección de materiales constituye la base del rendimiento del CDM.

Los diferentes productos químicos requieren materiales en contacto con el fluido distintos, pero todos deben presentar una excelente resistencia a la corrosión, compatibilidad química y una generación de partículas extremadamente baja.

Entre los materiales habituales se incluyen:

PFA de alta pureza
Los tubos de perfluoroalcoxi (PFA) ofrecen:

Excelente resistencia química
Superficies internas lisas
Baja liberación de partículas
Alta pureza
Larga vida útil
El PFA se utiliza habitualmente para el suministro de ácidos y disolventes.

Componentes de PVDF
El fluoruro de polivinilideno (PVDF) ofrece:

Alta resistencia mecánica
Buena resistencia química
Bajos niveles de sustancias extraíbles
Rendimiento estable a largo plazo
Acero inoxidable 316L
Para productos químicos compatibles, el acero inoxidable 316L electropulido ofrece:

Excelente resistencia a la corrosión
Acabado interno tipo espejo
Baja adhesión de partículas
Capacidad para altas presiones
El electropulido reduce significativamente la rugosidad de la superficie, minimizando los riesgos de contaminación.

Optimización de la estabilidad del caudal
Un caudal constante de productos químicos es esencial para la repetibilidad del proceso.

La inestabilidad del caudal puede deberse a:

Pulsaciones de la bomba
Variaciones de presión
Burbujas de aire
Cambios de temperatura
Dimensionamiento inadecuado de las válvulas
Las estrategias de optimización incluyen:

Bombas de diafragma de precisión
Amortiguadores de pulsaciones
Control de caudal en bucle cerrado
Reguladores de presión electrónicos
Medidores de caudal de alta resolución
La monitorización en tiempo real permite al controlador ajustar continuamente los parámetros de funcionamiento, manteniendo un suministro estable de productos químicos incluso en condiciones de proceso variables.

Optimización del control de presión
La estabilidad de la presión influye directamente en la precisión de la dosificación.

Un sistema CDM debidamente optimizado mantiene:

Una presión de salida constante
Una respuesta rápida de la presión
Un sobreimpulso de presión mínimo
Una transferencia estable de productos químicos
Los sistemas modernos integran:

Transmisores de presión digitales
Reguladores de presión de precisión
Algoritmos de control PID
Compensación automática de la presión
Estas tecnologías garantizan un caudal constante de productos químicos en múltiples equipos de proceso.

Eliminación de tramos muertos y trampas de partículas
Una de las consideraciones de diseño más importantes es minimizar el volumen muerto.

Los tramos muertos permiten que los productos químicos se estanquen, lo que da lugar a:

Formación de partículas
Degradación de los productos químicos
Crecimiento bacteriano (en sistemas de agua desionizada)
Contaminación cruzada
Los métodos de optimización incluyen:

Diseño compacto del colector
Tubería soldada orbitalmente
Recorridos cortos del fluido
Válvulas sin volumen muerto
Geometría optimizada de los racores
La simulación por dinámica de fluidos computacional (CFD) se utiliza cada vez más para optimizar los recorridos internos del flujo antes de la fabricación.

Tecnologías avanzadas de filtración
La filtración ultralimpia mejora significativamente la pureza de los productos químicos.

Los modernos sistemas de producción de agua desionizada (CDM) suelen emplear múltiples etapas de filtración.

La configuración típica de filtración incluye:

Filtración en masa
Filtración fina
Filtración final en el punto de uso
Los grados de filtración pueden incluir:

1 μm
0,2 μm
0,05 μm
0,01 μm
Los filtros de membrana de alto rendimiento eliminan:

Partículas metálicas
Residuos de polímeros
Cristales
Contaminantes del proceso
El dimensionamiento adecuado de los filtros minimiza la pérdida de presión al tiempo que maximiza la eficiencia de filtración.

Sistemas inteligentes de detección de fugas
Las fugas de productos químicos suponen graves riesgos para el personal, los equipos y la producción.

Los CDM modernos incorporan múltiples tecnologías de detección de fugas:

Sensores de conductividad
Sensores ópticos
Detectores de vapores químicos
Monitorización de la caída de presión
Detección de desequilibrios de caudal
Cuando se detecta una fuga, el sistema puede, de forma automática:

Cerrar las válvulas de aislamiento
Detener las bombas
Activación de alarmas
Activación de los sistemas de extracción
Notificar a los sistemas de control de la fábrica
Una respuesta rápida mejora significativamente la seguridad operativa.

Gestión de la temperatura
Muchos productos químicos para semiconductores presentan propiedades que dependen de la temperatura.

La temperatura influye en:

La viscosidad
El caudal
La estabilidad química
La presión de vapor
El rendimiento de la reacción
Los CDM avanzados integran:

Calentadores de productos químicos
Sistemas de refrigeración
Intercambiadores de calor
Sensores de temperatura
Control de temperatura PID
Mantener una temperatura estable mejora la consistencia del proceso y prolonga la vida útil de los productos químicos.

Automatización y control inteligente de procesos
Las fábricas de semiconductores actuales dependen cada vez más de una gestión de productos químicos totalmente automatizada.

Los CDM avanzados integran:

Sistemas de control PLC
Plataformas SCADA
Ethernet industrial
Diagnóstico remoto
Gestión de recetas
Registro de datos
La automatización ofrece numerosas ventajas:

Reducción de los errores humanos
Mejora de la repetibilidad
Mantenimiento predictivo
Resolución más rápida de averías
Mejor trazabilidad de los procesos
Un software inteligente analiza continuamente los datos del sistema para optimizar el funcionamiento de las bombas, la regulación de la presión y el consumo de productos químicos.

Monitorización en tiempo real y mantenimiento predictivo
Las tecnologías de la Industria 4.0 están transformando el mantenimiento de los CDM.

Entre los parámetros críticos de monitorización se incluyen:

Presión
Caudal
Temperatura
Ciclos de la bomba
Funcionamiento de las válvulas
Presión diferencial del filtro
Nivel del depósito
Consumo de productos químicos
Los algoritmos de mantenimiento predictivo identifican condiciones de funcionamiento anómalas antes de que se produzca un fallo en el equipo.

Entre las ventajas se incluyen:

Reducción del tiempo de inactividad
Menores costes de mantenimiento
Mejor aprovechamiento de los equipos
Mayor eficiencia en la producción
Los análisis basados en la nube mejoran aún más la optimización del rendimiento a largo plazo.

Prácticas de montaje y fabricación limpias
Ni siquiera el CDM mejor diseñado puede funcionar correctamente sin una fabricación libre de contaminación.

Los principales fabricantes adoptan estrictos procedimientos de montaje en sala limpia.

Entre los requisitos habituales se incluyen:

Salas limpias de clase ISO 5 o clase ISO 6
Limpieza por ultrasonidos
Enjuague con agua desionizada
Embalaje libre de partículas
Secado con nitrógeno
Herramientas de montaje compatibles con salas limpias
Cada sistema terminado se somete a una rigurosa limpieza antes de su envío.

Pruebas y validación exhaustivas
La optimización del rendimiento requiere exhaustivas pruebas de aceptación en fábrica (FAT).

Los procedimientos de validación habituales incluyen:

Prueba de fugas con helio
Detecta fugas microscópicas con una sensibilidad extremadamente alta.

Prueba de partículas
Mide la generación de partículas durante la circulación de productos químicos.

Prueba de presión
Verifica la integridad del sistema en condiciones de funcionamiento.

Pruebas funcionales
Confirman la secuencia de las válvulas, el funcionamiento de las bombas, la calibración de los sensores y la lógica de control.

Pruebas de compatibilidad química
Garantizan la resistencia a largo plazo frente a los productos químicos del proceso.

Calibración del caudal
Verifica la precisión de la dosificación en todo el rango de funcionamiento.

Estos procedimientos de validación garantizan un rendimiento fiable en el campo.

Eficiencia energética y sostenibilidad
La responsabilidad medioambiental se ha convertido en un factor importante en el diseño de los CDM.

Las medidas de optimización incluyen:

Bombas de velocidad variable
Motores de bajo consumo
Modos de espera inteligentes
Reducción de los residuos químicos
Ciclos de purga optimizados
Materiales reciclables
Un menor consumo de recursos favorece tanto las iniciativas de sostenibilidad como la reducción de los costes operativos.

Tendencias de desarrollo futuro
A medida que evoluciona la fabricación de semiconductores, los módulos de suministro de productos químicos seguirán siendo cada vez más inteligentes, limpios y automatizados.

Se espera que las innovaciones futuras incluyan:

Optimización de procesos basada en IA
Tecnología de gemelos digitales
Sistemas de autodiagnóstico
Programación autónoma del mantenimiento
Predicción avanzada de la contaminación
Control de procesos mediante aprendizaje automático
Integración de la computación periférica
Fábricas inteligentes totalmente conectadas
Estas tecnologías permitirán la optimización en tiempo real, al tiempo que maximizan el rendimiento de la producción y la disponibilidad de los equipos.

Cómo elegir el proveedor adecuado de módulos de suministro de productos químicos (CDM)
Seleccionar un fabricante con experiencia en módulos de suministro de productos químicos (CDM) es fundamental para el éxito operativo a largo plazo.

Entre los criterios de evaluación importantes se incluyen:

Experiencia en el sector de los semiconductores
Experiencia en diseño UHP
Capacidad de fabricación en sala limpia
Abastecimiento de componentes de alta calidad
Servicios de ingeniería a medida
Cumplimiento de las normas de seguridad internacionales
Procedimientos de ensayo exhaustivos
Asistencia técnica global
Un proveedor con experiencia puede adaptar las configuraciones de los CDM para satisfacer los requisitos específicos de las herramientas de procesos húmedos, los tipos de productos químicos, las clasificaciones de salas blancas y las capacidades de producción.

Conclusión
El módulo de suministro de productos químicos (CDM) se ha convertido en uno de los subsistemas más importantes que respaldan la fabricación avanzada de semiconductores. En entornos de pureza ultraalta, cada aspecto del diseño del CDM —desde la selección de materiales y el control de flujo hasta la filtración, la automatización, la detección de fugas y el mantenimiento predictivo— influye directamente en la estabilidad del proceso, la calidad del producto y la eficiencia de la fabricación.

Gracias a la dinámica de fluidos optimizada, la regulación precisa de la presión, el control de la contaminación, la monitorización inteligente y las prácticas de fabricación limpias, los módulos de suministro de productos químicos modernos ofrecen una fiabilidad excepcional al tiempo que satisfacen los requisitos cada vez más exigentes de la fabricación de semiconductores de próxima generación.

A medida que la Industria 4.0, la inteligencia artificial y las tecnologías de fábrica inteligente sigan madurando, los futuros CDM evolucionarán hasta convertirse en sistemas altamente inteligentes y autooptimizables, capaces de ofrecer niveles sin precedentes de precisión, seguridad, sostenibilidad y eficiencia operativa. Los fabricantes que inviertan en tecnologías avanzadas de módulos de suministro de productos químicos (CDM) estarán mejor posicionados para mejorar el rendimiento de las obleas, reducir los costes operativos y mantener una ventaja competitiva en la industria mundial de los semiconductores, que evoluciona rápidamente.

Para obtener más información sobre la optimización del rendimiento de los módulos de suministro de productos químicos (CDM) en entornos de alta pureza, puede visitar la página web de Jewellok en https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
