Características técnicas principales: Válvulas de argón UHP para sistemas de gas con una pureza del 99,999 %

{{{sourceTextContent.subTitle}}}

Características técnicas principales: Válvulas de argón UHP para sistemas de gas con una pureza del 99,999 %

{{{sourceTextContent.description}}}

En el ámbito del suministro de gases de alta pureza, la integridad de todo el sistema depende de la solidez de su componente más vulnerable. En el caso de los sistemas de argón de pureza ultraalta (UHP), en los que son obligatorios niveles de pureza del 99,999 % (grado 5,0) o superiores, la selección de las válvulas adecuadas es una decisión de ingeniería fundamental. Estas válvulas no solo sirven como dispositivos de control de caudal, sino también como garantes de la pureza del gas, ya que evitan la contaminación por partículas, humedad y gases atmosféricos. Este artículo técnico profundiza en las especificaciones esenciales y las filosofías de diseño que rigen las válvulas de argón UHP, proporcionando una guía exhaustiva para diseñadores de sistemas, ingenieros de instalaciones y especialistas en compras en los sectores de la fabricación de semiconductores, la instrumentación analítica, la fabricación farmacéutica y la investigación avanzada.

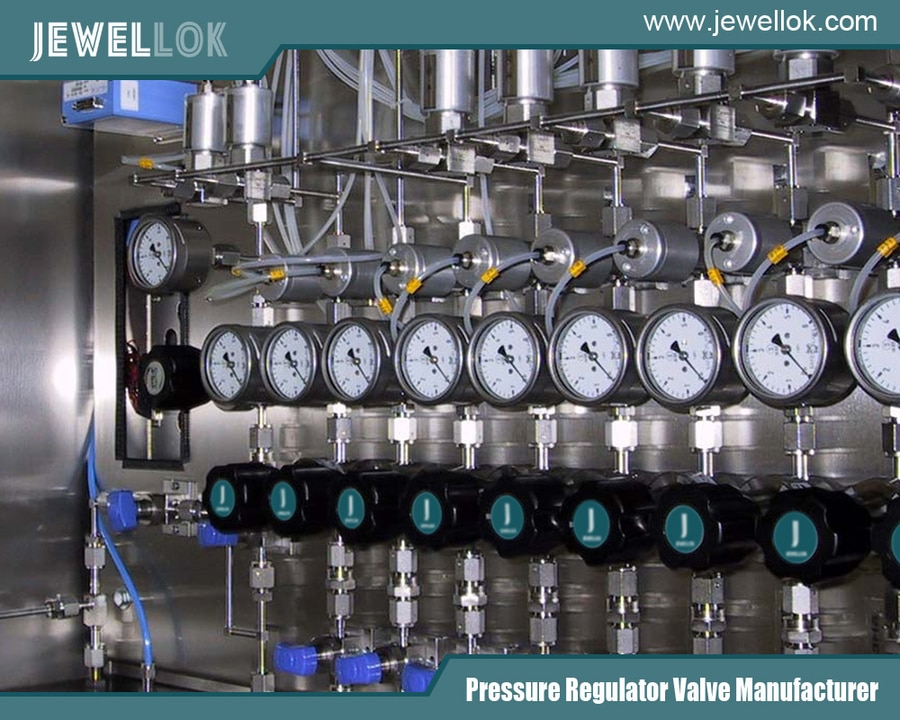

Fabricante chino de reguladores de gas de pureza ultraalta
Fabricante chino de reguladores de gas de pureza ultraalta
El papel fundamental de las válvulas en los sistemas de gases de pureza ultraalta

El argón de pureza ultraalta es un recurso indispensable en procesos sensibles incluso a trazas de contaminación. En la fabricación de semiconductores, el argón se utiliza para la pulverización catódica, el grabado y como gas portador; su pureza influye directamente en el rendimiento de las obleas y en el funcionamiento de los dispositivos. En la cromatografía de gases (GC) y la espectrometría de masas con plasma acoplado inductivamente (ICP-MS), la pureza del argón es fundamental para la estabilidad de la línea de base, los límites de detección y la precisión analítica. Una sola válvula que introduzca niveles inferiores a una ppm de oxígeno, humedad o hidrocarburos puede comprometer meses de investigación o producción.

A diferencia de las válvulas industriales, las válvulas UHP se diseñan con un único objetivo: contener, controlar y preservar la pureza del gas. Deben presentar cero fugas internas (contención), ofrecer un accionamiento preciso (control) y no aportar contaminantes por sí mismas (preservación). Esta tríada de requisitos determina todos los aspectos de su diseño, desde la selección de materiales hasta el acabado superficial y la tecnología de sellado.

Especificaciones fundamentales: Materiales de construcción

La elección de los materiales es la primera y más crucial línea de defensa contra la contaminación.

Metalurgia:
Calidades de acero inoxidable: El acero inoxidable tipo 316L (bajo en carbono) es el estándar del sector. La calidad «L» minimiza la precipitación de carburos en las zonas de soldadura, lo que evita una de las principales fuentes de corrosión y generación de partículas. Para las aplicaciones más exigentes, se especifican válvulas fabricadas a partir de material 316L VIM/VAR (fundido por inducción al vacío/refundido por arco al vacío). Este proceso de doble fusión reduce drásticamente las inclusiones no metálicas y las impurezas volátiles, mejorando la resistencia a la corrosión y la capacidad de pulido de la superficie.
Aleaciones alternativas: Para entornos corrosivos específicos o para minimizar la contaminación metálica, pueden emplearse la aleación C-276 (Hastelloy®) o la aleación 600 (Inconel®). En ocasiones se aplica un recubrimiento de níquel químico (EN) a las superficies internas para mejorar la resistencia a la corrosión y obtener un acabado uniforme y duro, aunque deben evaluarse cuidadosamente su adhesión y el riesgo de microdesprendimiento.
Juntas y diafragmas de polímero:
Compatibilidad de los elastómeros: Los elastómeros estándar, como el Buna-N o el Viton®, no son aptos para aplicaciones de ultra alta presión (UHP) debido a su elevada permeabilidad y desgasificación. El material de junta recomendado es el perfluoroelastómero (FFKM), comercializado bajo marcas como Kalrez® y Chemraz®. El FFKM ofrece una compatibilidad excepcional con casi todos los gases de proceso, resistencia a temperaturas extremas y niveles ultrabajos de desgasificación y lixiviación.
Material del diafragma: En las válvulas de diafragma —el tipo más común para aplicaciones de UHP—, el diafragma aísla el vástago de la válvula de la corriente de gas. Los diafragmas de acero inoxidable (a menudo ondulados para mayor flexibilidad) se utilizan en aplicaciones de alto ciclo y alta integridad. Los diafragmas de FFKM con refuerzo de PTFE ofrecen una excelente combinación de resistencia química y flexibilidad.

Especificaciones de diseño y rendimiento

Tipo de válvula: el predominio de la válvula de diafragma
Aunque las válvulas de fuelle se utilizan para aplicaciones extremas, la válvula de diafragma de accionamiento neumático es el pilar de los sistemas de argón de ultra alta presión (UHP). Su diseño ofrece un sellado hermético sin juntas dinámicas expuestas al flujo de gas.
Mecanismo de sellado: Un diafragma flexible es empujado contra un asiento elevado (borde de contención) por la presión del actuador, creando un sellado entre metal y polímero. En la posición abierta, el diafragma se retrae por completo, creando una vía de flujo suave y sin obstrucciones con un volumen muerto mínimo.
Volumen muerto: una especificación crítica. Un volumen muerto bajo (es habitual que sea inferior a 0,1 ml) minimiza el atrapamiento de gas durante la purga y facilita una evacuación y una respuesta más rápidas del sistema.
Acabado superficial: el paisaje a microescala
La rugosidad de la superficie interna es una fuente principal de contaminación por partículas y un lugar de adsorción de humedad y oxígeno.
Medición: El acabado superficial se cuantifica como Ra (rugosidad media) o, de forma más rigurosa, como Rp (altura media de pico), medido en micropulgadas (μin) o micrómetros (μm).
Norma: Para sistemas del 99,999 %, lo habitual es un acabado superficial interno de ≤ 10 Ra μpulg. (0,25 μm). Para las aplicaciones más críticas, se especifica ≤ 5 Ra μpulg. Este acabado especular se consigue mediante un mecanizado preciso, seguido de un pulido con pasta abrasiva o un pulido electroquímico (electropulido). El electropulido no solo alisa las superficies, sino que también pasiva el acero inoxidable, creando una capa de óxido rica en cromo que mejora la resistencia a la corrosión.
Integridad frente a fugas: el parámetro innegociable
Las tasas de fuga se miden mediante espectrometría de masas de helio.
Tasa de fuga externa (fuga atmosférica): Este parámetro es fundamental. Las especificaciones suelen ser < 1 × 10⁻⁹ atm cc/s He. Esto garantiza que el aire ambiente (con su N₂, O₂ y H₂O) no pueda penetrar en el sistema.
Tasa de fuga interna (fuga entre puertos): En el caso de las válvulas cerradas, la fuga a través del asiento debe ser < 1 × 10⁻⁹ atm cc/s He. Esto verifica la capacidad de la válvula para aislar secciones del sistema.
Prueba de fugas en el asiento: A menudo se realiza con la entrada de la válvula bajo presión y la salida bajo vacío, conectadas a un espectrómetro de masas para obtener la medición más sensible.
Limpieza y embalaje
Las válvulas deben entregarse libres de contaminantes.
Protocolos de limpieza: Las válvulas se someten a una limpieza rigurosa según la norma SEMI PV1 o normas equivalentes. Esto implica una limpieza por ultrasonidos en disolventes de alta pureza, seguida de un enjuague con agua UHP y disolventes, y un secado al horno bajo vacío o una purga con nitrógeno caliente y seco para eliminar los residuos volátiles.
Recuento de partículas: Las válvulas suelen estar certificadas para contener menos de un número especificado de partículas >0,1 μm o >0,5 μm por pie cúbico de volumen interno.
Secado al horno: Las válvulas destinadas a sistemas ultrasecos (<1 ppb de H₂O) pueden especificarse con capacidad de secado al horno a alta temperatura (por ejemplo, 200 °C o más) para eliminar la humedad adsorbida.
Embalaje: Se envasan en condiciones de sala limpia de Clase 100 utilizando bolsas de polietileno disipadoras de electricidad estática y de baja desgasificación, bajo una purga de nitrógeno seco, y se sellan.

Especificaciones de conexión y accionamiento

Conexiones finales: Los racores con junta metálica VCJ®/Grab® son el estándar universal. Proporcionan un sellado hermético al helio y sin holgura mediante juntas de níquel o acero inoxidable 316L. Las bridas ISO-KF (NW) con juntas de cobre son una alternativa. Las conexiones soldadas (soldadura TIG orbital) ofrecen la máxima estanqueidad para instalaciones permanentes, pero carecen de facilidad de mantenimiento.
Accionamiento: Se prefiere el accionamiento neumático para el control remoto y la automatización. Los actuadores deben estar diseñados para un funcionamiento seguro en caso de caída (normalmente abiertos o normalmente cerrados) a fin de garantizar la seguridad del sistema en caso de fallo del suministro. Los actuadores manuales con manetas vernier se utilizan para válvulas que rara vez se ajustan. El actuador debe proporcionar la fuerza suficiente para sellar de forma constante el diafragma contra el asiento a lo largo de su vida útil nominal.

Normas y certificaciones

El cumplimiento de las normas establecidas garantiza la calidad y el rendimiento.

Normas SEMI: Los estándares de referencia de la industria de los semiconductores, en particular la norma SEMI F78 para válvulas de diafragma.
Normas ASTM: ASTM G93 para procedimientos de limpieza.
CE / PED: Para las directivas sobre equipos a presión en Europa.
Certificaciones de materiales: Se requieren certificados de materiales 3.1 según la norma EN 10204, que permitan rastrear la composición de la aleación y el historial de procesamiento del material del cuerpo de la válvula.
Directrices de selección e integración

La selección de una válvula de argón para UHP implica algo más que consultar las hojas de especificaciones.

Definir la aplicación con precisión: ¿Se trata de una línea de suministro de alto caudal, una estación de punto de uso (POU) o la entrada de un analizador sensible? La presión (desde bancos de cilindros de alta presión hasta el vacío), la temperatura y la vida útil requerida (miles frente a millones de ciclos) determinarán las opciones.
Priorice las especificaciones: para una línea de gas portador de GC, la estanqueidad frente a fugas externas y el acabado interno son fundamentales. Para una válvula POU en una planta de fabricación, la vida útil y la fiabilidad pueden ser los factores principales.
Tenga en cuenta todo el recorrido del gas: la válvula debe ser compatible con las especificaciones de los tubos, reguladores y filtros situados aguas arriba y aguas abajo. Una válvula con un acabado de 5 Ra resulta ineficaz si se conecta a un tubo con un acabado de 20 Ra.
Planifique el mantenimiento: conozca los requisitos de mantenimiento de la válvula. ¿Hay kits de reparación disponibles? ¿Se puede sustituir el diafragma in situ sin retirar el cuerpo de la válvula de la línea (diseño reparable en línea)?
Valide el producto al recibirlo: compruebe la integridad del embalaje y revise los certificados proporcionados (prueba de fugas, limpieza, material). Considere la posibilidad de realizar una prueba de fugas de helio a la recepción antes de la instalación.
Fabricante chino de reguladores de gas de pureza ultraalta
Fabricante chino de reguladores de gas de pureza ultraalta
Conclusión

La especificación de válvulas para un sistema de argón con una pureza del 99,999 % es un ejercicio de ingeniería de precisión y mitigación de riesgos. No hay margen para concesiones en cuanto a materiales, estanqueidad o limpieza. La válvula de diafragma UHP, con su cuerpo de acero inoxidable 316L VIM/VAR electropulido, juntas de FFKM, acabado inferior a 10 Ra y tasa de fuga de helio inferior a 1×10⁻⁹ atm cc/s, representa una solución tecnológica consolidada para un reto exigente. Al comprender y aplicar rigurosamente estas especificaciones clave, los ingenieros pueden construir sistemas de suministro de gas que no sean meros conductos, sino extensiones verdaderamente inertes y estables de la fuente de alta pureza, garantizando que la integridad del argón —y, por extensión, el éxito del proceso que este permite— se mantenga desde la botella hasta la cámara.
