Solución de problemas relacionados con las cajas de válvulas múltiples: una guía sistemática para profesionales del mantenimiento

{{{sourceTextContent.subTitle}}}

Solución de problemas relacionados con las cajas de válvulas múltiples: una guía sistemática para profesionales del mantenimiento

{{{sourceTextContent.description}}}

La caja de distribución de válvulas (VMB), a menudo un «héroe anónimo» en el control de procesos industriales, actúa como interfaz fundamental entre las válvulas de control instaladas en el campo y el sistema de control distribuido (DCS). Sus funciones principales —distribución del suministro de aire, acondicionamiento de señales y aislamiento seguro para el mantenimiento— son fundamentales para la integridad del bucle. Cuando una VMB presenta un fallo, este puede manifestarse como un comportamiento errático de las válvulas, un fallo total del bucle o incluso incidentes de seguridad en el proceso. Este artículo técnico ofrece un marco completo y sistemático para diagnosticar y resolver problemas comunes de la VMB, haciendo hincapié en una progresión lógica desde las comprobaciones externas a las internas y desde los fallos simples a los complejos.

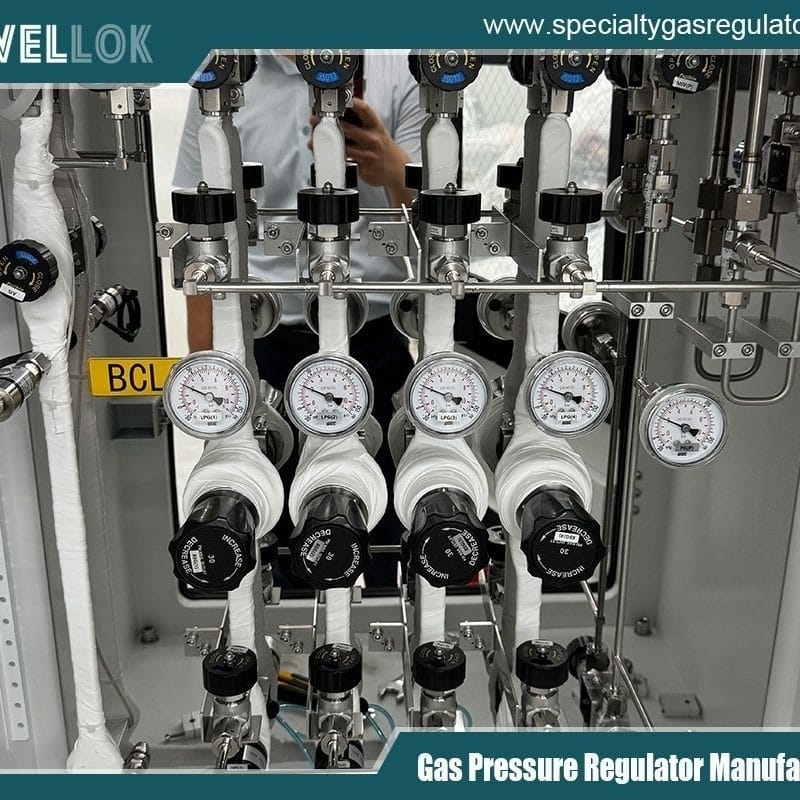

El papel de la caja de distribución de válvulas
Antes de profundizar en la resolución de problemas, es esencial comprender la composición típica de la VMB. Un conjunto estándar para una válvula de control de simple efecto con retorno por resorte incluye:

Regulador y filtro de suministro de aire: Limpia y regula el aire de la planta (p. ej., 80-100 psi) para obtener un suministro estable de aire de instrumentación (normalmente 20-30 psi).
Manómetros: Indican la presión de suministro y, a menudo, la presión de salida hacia el actuador de la válvula.
Convertidor I/P (corriente a presión): El cerebro del conjunto. Convierte la señal de control de 4-20 mA CC procedente del DCS en una señal de salida neumática proporcional de 3-15 psi (o 0,2-1,0 bar).
Amplificador de volumen/relé (si procede): Amplifica la señal de salida de bajo volumen del I/P para proporcionar un flujo de aire de alto volumen y alta velocidad para actuadores de gran tamaño.
Bloque distribuidor: Un conjunto de válvulas múltiples (normalmente de 3 o 5 válvulas) que permite el aislamiento, la purga y la igualación de presión para facilitar la extracción o la calibración de las válvulas.
Tuberías y racores internos: Conectan todos los componentes.
El fallo de cualquier componente puede degradar el rendimiento. Un enfoque sistemático evita diagnósticos erróneos y la sustitución innecesaria de piezas.

La metodología de resolución de averías: un marco paso a paso
Cumpla con un permiso de trabajo seguro (permiso de aislamiento, LOTO) antes de cualquier intervención física. El principio rector es: Observar, Aislar, Diagnosticar.

Paso 1: Definir el síntoma con precisión

«La válvula no se mueve». ¿Está atascada en el 0 %, el 100 % o en una posición intermedia?
«La válvula oscila o se desvía». ¿Es un comportamiento errático o sigue el ruido del proceso?
«La válvula tarda en responder». ¿La lentitud se produce en una sola dirección o en ambas?
«Hay una fuga de aire continua». ¿Proviene de un orificio de ventilación, de un manómetro o de un racor?
Correlaciona el síntoma con las tendencias del DCS, los registros de los operadores y las anomalías del proceso.
Paso 2: Comprobaciones externas preliminares

Integridad eléctrica: Verifique la señal de 4-20 mA en los terminales del VMB utilizando un multímetro de precisión. ¿Está presente la señal, es estable y se correlaciona con la salida del DCS? Una señal ausente o congelada apunta a un problema del DCS, del cableado o de la barrera de seguridad, no del VMB.
Integridad del suministro de aire: Compruebe el manómetro de presión de suministro. ¿Se encuentra en el valor establecido (por ejemplo, 30 psi)? ¿Es estable o está descendiendo? Una presión de suministro baja o nula indica un problema aguas arriba (filtro obstruido, fallo en el aire de la planta, válvula de cierre cerrada).
Inspección física: Busque daños evidentes, corrosión, formación de hielo (en climas fríos), contaminación por aceite o agua en las mirillas, y preste atención a cualquier silbido audible procedente de los respiraderos o fugas.
Paso 3: Aislar la avería dentro del VMB
Aquí es donde el diseño del colector resulta fundamental.

Uso de un colector de 5 válvulas:
En caso de que una válvula esté «atascada», accione con cuidado las válvulas del colector para aislar la válvula de campo. Ponga el conjunto en modo de calibración (válvula de bloqueo cerrada, válvula de purga/equilibrado abierta para purgar la salida). Ahora, la salida del I/P se purga a la atmósfera.
Aplique una señal conocida de 4-20 mA procedente de un calibrador a la entrada del I/P. ¿Cambia la presión de salida del I/P de forma suave y proporcional? Si la respuesta es SÍ, el VMB funciona correctamente y la avería se encuentra en la válvula de campo o en su actuador. Si la respuesta es NO, la avería se encuentra dentro del VMB.
Uso de un colector de 3 válvulas: El procedimiento es similar, aunque la ruta de purga puede ser menos directa. Aísle la válvula de campo y purgue la línea de salida.

Diagnóstico de fallos comunes de los componentes
Una vez que se haya aislado el fallo en el VMB, proceda con el diagnóstico a nivel de componentes.

Fallos del convertidor I/P
El convertidor I/P es el punto de fallo más habitual.
Síntomas: Ausencia de variación de la presión de salida, salida errática, salida «saturada» a alta o baja presión, desplazamiento a cero o del intervalo.
Diagnóstico:
Realice una prueba estática: con la salida purgada, aplique señales de 4, 12 y 20 mA. La salida debería ser de aproximadamente 3, 9 y 15 psi, respectivamente. La no linealidad o la falta de seguimiento indican un fallo del I/P.
Compruebe si hay fugas internas: Con el I/P alimentado y la salida bloqueada, ¿se mantiene estable la presión de salida o se reduce? Una reducción sugiere una fuga en el conjunto interno de boquilla/válvula de mariposa.
Comprueba el sensor de retroalimentación y el cableado: Muchos I/P modernos cuentan con sensores de retroalimentación piezoeléctricos o capacitivos internos. Un fallo en este punto provoca la pérdida de control.
Comprueba los ajustes de cero y rango: Ajustar únicamente si se está autorizado y con un calibrador. Una deriva gradual puede requerir una recalibración; un fallo repentino indica que hay que sustituir el componente.
Problemas con el regulador o el filtro de suministro de aire
Síntomas: Presión de suministro baja o fluctuante, respuesta lenta de la válvula (especialmente al abrirse, si es de retorno por resorte), aire húmedo o aceitoso aguas abajo.
Diagnóstico:
Supervise el manómetro de suministro: si la presión desciende cuando cambia la salida del I/P, el regulador no puede satisfacer la demanda. Este es un signo clásico de un regulador defectuoso o de un filtro muy obstruido.
Pase por alto el regulador (de forma temporal y con precaución): si es seguro para el I/P (compruebe su caudal máximo de suministro), conecte aire limpio y regulado directamente al puerto de alimentación del I/P. Si el funcionamiento vuelve a la normalidad, el conjunto de regulador/filtro está defectuoso.
Drene el filtro: los drenajes automáticos pueden fallar. Drene manualmente para comprobar si hay exceso de líquido.
Fallos del amplificador de volumen o del relé
Síntomas: Movimiento muy lento del actuador de la válvula en una dirección (normalmente al llenar el actuador), pero velocidad normal en la otra (escape con retorno por resorte). Respuesta asimétrica.
Diagnóstico:
Prueba de intercambio: Si el amplificador es un simple relé 1:1, intercambie las conexiones de entrada y salida en sus puertos (si el diseño lo permite). Si la dirección de la lentitud se invierte, es probable que el amplificador esté obstruido o dañado.
Prueba de fugas: Un diafragma del amplificador con fugas provocará un consumo de aire continuo, a menudo pequeño, y puede impedir que el actuador mantenga su posición.
Comprobar el restrictor: Algunos amplificadores tienen un restrictor ajustable (válvula de aguja) en el piloto o en el escape. Un restrictor mal ajustado u obstruido provoca problemas de velocidad.
Fugas en el bloque del colector y en los tubos
Síntomas: Consumo continuo de aire (silbido), incapacidad para mantener la presión del actuador, deriva lenta de la posición de la válvula.
Diagnóstico:
Prueba con solución jabonosa: El método clásico. Aplica una solución de agua jabonosa a todos los racores, juntas del colector, vástagos de válvula y conexiones de los manómetros. Busca burbujas.
Prueba de caída de presión: Aísla secciones del conjunto, aplica presión y supervisa si se producen caídas. Empieza por la entrada de suministro con el regulador aislado y, a continuación, avanza hacia aguas abajo.
Juntas de las válvulas del colector: Las juntas (juntas tóricas, empaquetaduras) de las válvulas de bloque, purga y compensación se desgastan con el tiempo y los ciclos de funcionamiento, lo que provoca fugas internas entre puertos.
Inexactitud del manómetro
Síntomas: Lecturas engañosas. Un manómetro defectuoso puede llevarte por el camino equivocado.
Diagnóstico: Compara los datos con un manómetro de prueba fiable conectado al mismo punto de presión. Nunca des por sentado que un manómetro de panel es 100 % preciso.

Consideraciones especiales y diagnóstico avanzado
Adherencia y resolución del transductor I/P: Para procesos lentos, es fundamental un transductor I/P de alta resolución. Un I/P de baja resolución puede provocar un movimiento «irregular» de la válvula. Consulta las especificaciones del fabricante.
Humedad y contaminación: Se trata de una causa raíz, no de un síntoma. El agua o el aceite pueden ensuciar la boquilla del I/P, obstruir los relés de refuerzo y degradar el rendimiento del regulador. Localice siempre el origen de la contaminación (secado con aire inadecuado, arrastre de aceite del compresor).
Ruido eléctrico y puesta a tierra: El comportamiento errático del I/P puede deberse a interferencias electromagnéticas (EMI) o a una mala puesta a tierra. Asegúrese de que los cables de blindaje estén correctamente conectados y de que la señal de 4-20 mA sea limpia cuando se observe en un osciloscopio.
Efectos de la temperatura ambiente: El calor extremo puede afectar a los componentes electrónicos del I/P. El frío extremo puede congelar la humedad en las tuberías. Considere la posibilidad de aislar la carcasa o instalar un sistema de traza térmica.

Mantenimiento preventivo: cómo evitar problemas futuros
Una estrategia proactiva minimiza los paros no planificados.

Programa de inspecciones periódicas: Comprueba visualmente cada mes si hay fugas, la integridad de los manómetros y la presión de alimentación.
Ciclo de calibración: Incluye todo el VMB (I/P, manómetros) en el programa de calibración anual o bienal de la planta. Calibra bajo carga simulada si es posible.
Gestión de la calidad del aire: Asegúrese de que se realice el mantenimiento de los secadores de aire para instrumentos y los filtros coalescentes situados aguas arriba. Instale y realice el mantenimiento de los filtros en el punto de uso dentro del VMB.
Estrategia de piezas de repuesto: Mantenga a mano las piezas de repuesto críticas (convertidores I/P, kits de reguladores, juntas del colector). Considere la posibilidad de utilizar modelos I/P estandarizados en toda la planta.
Los mejores racores de acero inoxidable de alta pureza para la industria del petróleo y el gas
Los mejores racores de acero inoxidable de alta pureza para la industria del petróleo y el gas
Conclusión
La resolución de problemas en una caja de válvulas manifold es un proceso lógico que combina la comprensión de su funcionamiento con un enfoque de diagnóstico disciplinado. Al comenzar con la verificación de la señal externa y del suministro, utilizando el colector para aislar el dispositivo de campo y, a continuación, comprobar metódicamente los componentes individuales, los técnicos pueden identificar con precisión la causa raíz. Recuerde que el VMB es un sistema; un fallo en el suministro de aire puede parecer un fallo I/P, y una fuga en un actuador de campo puede parecer un problema del VMB. Al incorporar las medidas preventivas descritas, se puede mejorar significativamente la fiabilidad de estas interfaces de control críticas, garantizando un funcionamiento estable y seguro del proceso.

El técnico experto en resolución de averías considera la caja de válvulas no solo como un conjunto de accesorios, sino como un «ordenador neumático» de precisión cuyo estado es directamente proporcional al rendimiento del bucle.
