Sistemas de distribución de gases médicos: selección de válvulas y estrategias de control del caudal

{{{sourceTextContent.subTitle}}}

Sistemas de distribución de gases médicos: selección de válvulas y estrategias de control del caudal

{{{sourceTextContent.description}}}

Los sistemas de distribución de gases médicos constituyen una infraestructura fundamental en los centros sanitarios modernos, ya que garantizan el suministro seguro, fiable y continuo de gases como el oxígeno, el óxido nitroso, el aire médico, el dióxido de carbono y los servicios de vacío. Estos sistemas respaldan directamente aplicaciones vitales, como la anestesia, la terapia respiratoria, los cuidados intensivos y los procedimientos quirúrgicos. Por ello, su diseño, la selección de sus componentes y su control operativo deben cumplir estrictos requisitos de seguridad, rendimiento y normativa.

Entre los aspectos más cruciales de estos sistemas se encuentran la selección de válvulas y las estrategias de control de caudal. Las válvulas constituyen el medio principal para aislar, regular y dirigir el flujo de gas, mientras que los mecanismos de control de caudal garantizan que los gases se suministren a las presiones y caudales adecuados para su uso clínico. Este artículo ofrece una visión general técnica exhaustiva sobre cómo seleccionar las válvulas adecuadas e implementar estrategias eficaces de control de caudal en los sistemas de distribución de gases médicos.

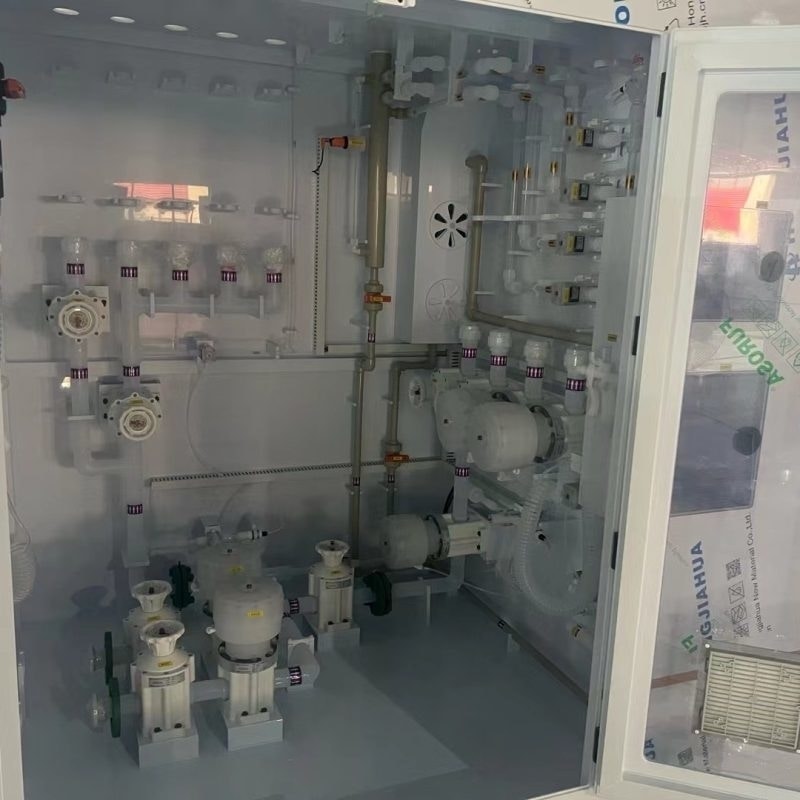

Descripción general de los sistemas de distribución de gases médicos
Un sistema típico de distribución de gases médicos consta de una fuente de suministro central, una red de tuberías, dispositivos de regulación de presión, válvulas, alarmas y unidades terminales. El suministro central puede incluir tanques de oxígeno líquido a granel, cilindros de gas, compresores o bombas de vacío. Desde la fuente, los gases se distribuyen a través de una red de tuberías fabricadas con materiales como el cobre (que suele cumplir la norma ASTM B819 para uso médico).

El sistema debe mantener la pureza del gas, evitar la contaminación y garantizar un suministro ininterrumpido. Cualquier fallo en el control de la presión o en el funcionamiento de las válvulas puede acarrear graves consecuencias, por lo que la fiabilidad del sistema es fundamental.

Válvulas de control de gas a alta presión para uso industrial
Válvulas de control de gas a alta presión para uso industrial
Tipos de válvulas utilizadas en los sistemas de gases médicos
La selección de válvulas es un aspecto fundamental del diseño de los sistemas de distribución de gases médicos. Los diferentes tipos de válvulas cumplen funciones específicas en función de su ubicación y su papel dentro del sistema.

1. Válvulas de bola
Las válvulas de bola se utilizan ampliamente en las tuberías de gases médicos debido a su diseño sencillo, su durabilidad y su capacidad de cierre rápido. Funcionan mediante una bola esférica con un orificio que se alinea con la trayectoria del flujo cuando está abierta.

Ventajas:

Funcionamiento rápido (cuarto de vuelta)
Baja caída de presión
Alta fiabilidad y larga vida útil
Aplicaciones:

Válvulas de aislamiento de zonas
Válvulas de cierre principales en tuberías
2. Válvulas de diafragma
Las válvulas de diafragma se utilizan habitualmente en sistemas de gases de alta pureza. Emplean un diafragma flexible para regular el caudal y aislar el gas del mecanismo de la válvula.

Ventajas:

Excelente estanqueidad
Espacio muerto mínimo, lo que reduce el riesgo de contaminación
Adecuadas para aplicaciones de pureza ultraalta
Aplicaciones:

Líneas de suministro de oxígeno
Salas blancas y entornos de cuidados intensivos
3. Válvulas de aguja
Las válvulas de aguja proporcionan un control preciso del caudal mediante un émbolo cónico en forma de aguja.

Ventajas:

Ajuste fino del caudal
Control de alta precisión
Aplicaciones:

Sistemas de calibración
Regulación del caudal de gases en laboratorios
4. Válvulas de retención
Las válvulas de retención permiten el flujo de gas en una sola dirección, evitando el reflujo que podría contaminar el sistema o dañar los equipos.

Aplicaciones:

Salidas de compresores
Sistemas de colectores de cilindros
5. Válvulas de alivio de presión
Estas válvulas protegen el sistema frente a situaciones de sobrepresión liberando gas cuando la presión supera un umbral establecido.

Aplicaciones:

Aguas abajo de los reguladores de presión
Depósitos de almacenamiento y tuberías
Consideraciones clave en la selección de válvulas
La selección de la válvula adecuada requiere una evaluación minuciosa de varios factores técnicos y operativos.

1. Compatibilidad de los materiales
Los gases médicos, especialmente el oxígeno, requieren materiales no reactivos, resistentes a la corrosión y compatibles con entornos de alta pureza. Entre los materiales habituales se incluyen:

Latón (limpiado con oxígeno)
Acero inoxidable (p. ej., 316L)
Juntas de PTFE
El servicio de oxígeno exige normas de limpieza estrictas para evitar riesgos de ignición.

2. Parámetros nominales de presión y temperatura
Las válvulas deben estar homologadas para soportar la presión y la temperatura máximas de funcionamiento del sistema. Los sistemas de gases médicos suelen funcionar a presiones que oscilan entre 50 y 200 psi, dependiendo de la aplicación.

3. Estanqueidad
Las fugas en los sistemas de gases médicos pueden provocar pérdidas de gas, contaminación o riesgos para la seguridad. Las válvulas deben cumplir normas estrictas de índice de fuga, que a menudo se comprueban mediante detección de fugas con helio.

4. Limpieza y certificación
Las válvulas deben limpiarse para su uso con oxígeno y cumplir normas como:

ISO 7396 (Sistemas de tuberías de gases médicos)
NFPA 99 (Código para instalaciones sanitarias)
Directrices de la CGA (Asociación de Gases Comprimidos)
5. Facilidad de mantenimiento
Las válvulas deben permitir una fácil inspección, mantenimiento y sustitución sin interrumpir el funcionamiento de todo el sistema.

Estrategias de control de caudal en los sistemas de gases médicos
Un control eficaz del caudal garantiza que los gases se suministren a la presión y al caudal correctos para satisfacer los requisitos clínicos. Esto implica una combinación de regulación de presión, medición de caudal y diseño del sistema.

1. Regulación de presión
Los reguladores de presión son esenciales para reducir las altas presiones de suministro a niveles utilizables. Normalmente, los sistemas utilizan un proceso de regulación en dos etapas:

Reguladores primarios en el punto de origen
Reguladores secundarios cerca del punto de uso
Este enfoque por etapas mejora la estabilidad y reduce las fluctuaciones de presión.

2. Dispositivos de control de caudal
Los caudalímetros y las válvulas de control de caudal se utilizan para ajustar y supervisar el suministro de gas a los pacientes. Estos dispositivos deben proporcionar lecturas precisas y un control estable.

Entre los tipos más comunes se incluyen:

Rotámetros (caudalímetros de área variable)
Controladores de caudal másico (para aplicaciones de alta precisión)
3. Zonificación y aislamiento
Los hospitales dividen sus sistemas de distribución de gas en zonas, cada una de ellas controlada por válvulas de zona. Esto permite realizar tareas de mantenimiento o aislamientos de emergencia sin afectar al conjunto de las instalaciones.

4. Redundancia y sistemas de respaldo
Los sistemas críticos incorporan redundancia para garantizar un funcionamiento continuo. Por ejemplo:

Reguladores dobles
Colectores de cilindros de respaldo
Sistemas de conmutación automática
5. Sistemas de monitorización y alarma
Los sistemas modernos incluyen sensores y alarmas para detectar:

Caídas de presión
Irregularidades en el caudal
Agotamiento del gas
Estos sistemas proporcionan datos y alertas en tiempo real para prevenir fallos.

Técnicas avanzadas de control de caudal
Con el avance de la tecnología sanitaria, se están implementando estrategias de control de caudal cada vez más sofisticadas.

1. Control digital de caudal
Los controladores de caudal electrónicos y las válvulas inteligentes permiten un control preciso y programable del suministro de gas. Estos sistemas pueden integrarse con los sistemas de gestión hospitalaria para una monitorización centralizada.

2. Válvulas de control proporcional
Estas válvulas ajustan el caudal de forma continua en función de las señales de entrada, lo que permite un control dinámico en respuesta a las necesidades del paciente o a las condiciones del sistema.

3. Mantenimiento predictivo
Mediante el uso de sensores y el análisis de datos, los sistemas pueden predecir el desgaste o el fallo de las válvulas, lo que permite un mantenimiento proactivo y reduce el tiempo de inactividad.

Consideraciones de seguridad
La seguridad es la máxima prioridad en los sistemas de gases médicos. Entre las prácticas de seguridad clave se incluyen:

El etiquetado adecuado y la codificación por colores de las tuberías
La inspección y las pruebas periódicas de las válvulas y los reguladores
Garantizar que todos los componentes estén libres de contaminantes y sean aptos para el oxígeno
La formación del personal en procedimientos de emergencia y en el funcionamiento de las válvulas
El riesgo de incendio es una preocupación importante, especialmente en los sistemas de oxígeno. Los materiales y lubricantes deben seleccionarse cuidadosamente para evitar riesgos de ignición.

Retos y mejores prácticas
Retos:
Mantener la pureza del gas en tuberías de gran longitud
Prevenir fugas y contaminación
Garantizar la escalabilidad del sistema para futuras ampliaciones
Equilibrar el coste con el rendimiento y la fiabilidad
Buenas prácticas:
Utilizar componentes certificados y de alta calidad
Implementar sistemas redundantes para aplicaciones críticas
Realizar auditorías y mantenimiento periódicos
Diseñar sistemas con flexibilidad y modularidad
Reguladores de presión de gas UHP de alto caudal
Reguladores de presión de gas UHP de alto caudal
Conclusión
Los sistemas de distribución de gases médicos son complejos y de misión crítica, por lo que requieren un diseño y un funcionamiento cuidadosos. La selección de válvulas y las estrategias de control de caudal desempeñan un papel fundamental a la hora de garantizar la seguridad, la eficiencia y la fiabilidad del sistema. Al elegir los tipos de válvulas adecuados, tener en cuenta la compatibilidad de los materiales e implementar técnicas avanzadas de control de caudal, los centros sanitarios pueden optimizar sus sistemas de suministro de gases para cumplir con los más altos estándares de atención al paciente.

A medida que la tecnología sigue evolucionando, la integración de la monitorización inteligente y el control digital mejorará aún más el rendimiento del sistema, permitiendo una gestión de los gases médicos más precisa y con mayor capacidad de respuesta. En última instancia, un sistema bien diseñado no solo respalda la excelencia clínica, sino que también protege vidas.
