Las ventajas del uso de cajas de distribuidores de válvulas (VMB) en la instrumentación industrial

{{{sourceTextContent.subTitle}}}

Las ventajas del uso de cajas de distribuidores de válvulas (VMB) en la instrumentación industrial

{{{sourceTextContent.description}}}

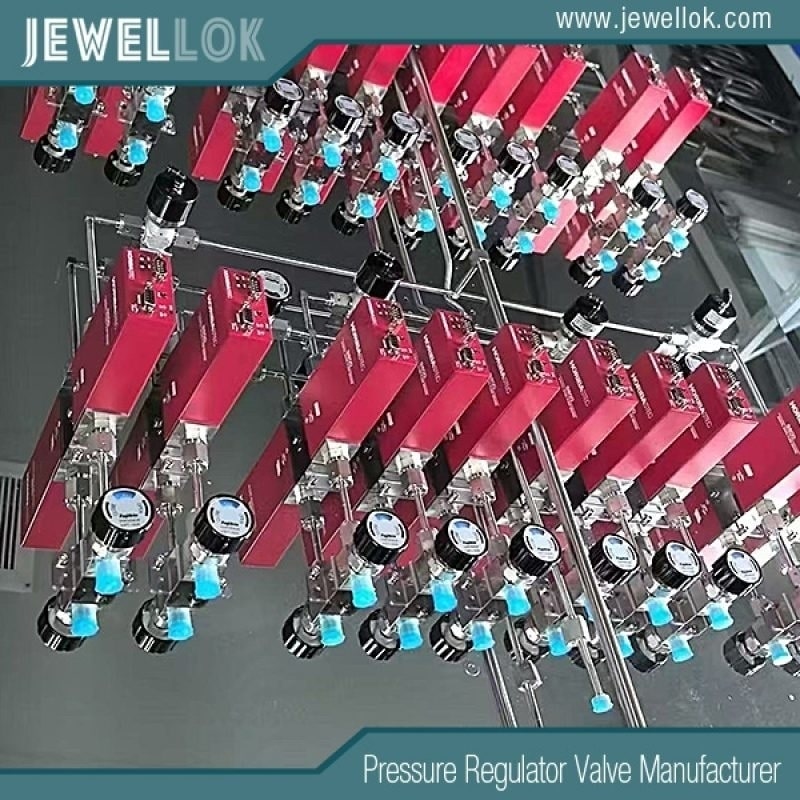

En el complejo y exigente mundo del control de procesos industriales —que abarca sectores que van desde el petróleo y el gas y la industria química hasta la generación de energía, la industria farmacéutica y el tratamiento de aguas—, la medición fiable y precisa de las variables de proceso es imprescindible. La presión, la presión diferencial y el caudal se encuentran entre los parámetros más críticos que se supervisan. En el núcleo de la conexión de la instrumentación de proceso, como los transmisores de presión, al proceso en marcha se encuentra un componente fundamental, aunque a menudo subestimado: el bloque de válvulas. Aunque las válvulas y los racores individuales han cumplido esta función durante mucho tiempo, la caja de válvulas integrada (VMB), también conocida como colector de instrumentos o conjunto de colector de 5 válvulas, se ha convertido en el estándar de referencia para las instalaciones modernas. Este artículo técnico profundiza en las múltiples ventajas del uso de los bloques de válvulas, argumentando que no son meramente una comodidad, sino un activo estratégico que mejora la seguridad, la fiabilidad, la eficiencia operativa y los flujos de trabajo de mantenimiento en entornos industriales.

Los 10 mejores fabricantes de válvulas reguladoras de presión para gases especiales en China
Los 10 mejores fabricantes de válvulas reguladoras de presión para gases especiales en China
El papel de los bloques de válvulas
Antes de que un transmisor de presión pueda proporcionar una lectura, debe aislarse de forma segura del proceso para su calibración, mantenimiento o sustitución. También debe ventilarse o igualarse, y deben purgarse o drenarse sus líneas de impulso. Tradicionalmente, esto se lograba utilizando un conjunto de válvulas de bloqueo, purga e igualación independientes montadas en un soporte o directamente en la conexión del proceso. Este enfoque, aunque funcional, introducía múltiples vías potenciales de fuga, requería un tiempo de instalación considerable y, a menudo, daba lugar a errores de configuración.

La caja de válvulas (Valve Manifold Box, VMB) agrupa estas funciones en una única unidad compacta y diseñada específicamente para este fin. Normalmente configurada como un colector de 2 válvulas (bloqueo y purga), de 3 válvulas (para presión manométrica) o, lo más habitual, de 5 válvulas (para transmisores de presión diferencial con lados alto y bajo), la caja de válvulas (VMB) proporciona una interfaz estandarizada entre las tomas de proceso y el transmisor. Su «caja» o carcasa es una característica clave, ya que ofrece protección frente al entorno y una organización óptima. La transición a las cajas de válvulas múltiples (VMB) representa una evolución significativa en las mejores prácticas para la instalación de instrumentos.

Ventajas principales de las cajas de válvulas múltiples
2.1 Mayor seguridad e integridad operativas

Esta es la ventaja más importante. Los procesos industriales suelen implicar altas presiones, temperaturas extremas y fluidos peligrosos (tóxicos, inflamables o corrosivos).

Contención de fugas peligrosas: El diseño cerrado de una caja de válvulas proporciona una primera capa de contención. En caso de una fuga menor en la junta o el vástago de una válvula dentro del colector, la caja contiene las emisiones fugitivas, evitando su liberación directa a la atmósfera y protegiendo al personal. Esto es crucial para el cumplimiento de la normativa medioambiental (como los programas de detección y reparación de fugas de la EPA) y las normas de seguridad (como la norma IEC 61511 sobre seguridad funcional).
Funcionamiento estandarizado y a prueba de errores: Un colector de 5 válvulas tiene una configuración estandarizada: dos válvulas de bloqueo (aislamiento alto y bajo), dos válvulas de purga y una válvula de ecualización. Esto elimina las conjeturas de los operadores durante tareas rutinarias como poner a cero un transmisor de presión diferencial. La secuencia prescrita —cerrar las válvulas de bloqueo, abrir la válvula de ecualización y, a continuación, abrir las válvulas de purga— es intrínsecamente más segura y evita que se aplique accidentalmente la presión total del proceso a un lado del transmisor, lo que podría dañar el sensor.
Aislamiento positivo para el mantenimiento: Las robustas válvulas de bloqueo proporcionan un aislamiento fiable de doble bloqueo y purga (DBB). Esto permite a los técnicos retirar o calibrar el transmisor de forma segura mientras el proceso permanece en funcionamiento, lo que reduce significativamente la necesidad de paradas del sistema y los riesgos y costes asociados.
2.2 Fiabilidad superior y menor riesgo de fugas

Cada conexión roscada o soldada de un sistema de tuberías es un punto potencial de fallo.

Puntos de conexión minimizados: un único VMB, montado y probado en fábrica, sustituye a numerosos racores, boquillas, tes y válvulas individuales. Esto reduce drásticamente el número de posibles vías de fuga de docenas a solo unas pocas (las conexiones al proceso y las conexiones del transmisor). Un menor número de uniones se traduce en una mayor integridad general del sistema.
Pruebas de fábrica y calidad: Los fabricantes de VMB de prestigio realizan rigurosas pruebas de presión y fugas en los conjuntos terminados antes de su envío. Este nivel de control de calidad es difícil de alcanzar y requiere mucho tiempo con componentes montados in situ. Los colectores suelen fabricarse a partir de barras o cuerpos forjados, lo que ofrece una integridad del material superior en comparación con algunas válvulas individuales fundidas.
Protección frente al entorno: La carcasa protectora protege los mecanismos de las válvulas de la exposición directa a las inclemencias meteorológicas, la radiación UV, los derrames químicos y los impactos mecánicos. Esto evita la corrosión de los vástagos y las roscas, la entrada de polvo y humedad, y los golpes accidentales que podrían desalinear o dañar las válvulas, prolongando así su vida útil.
2.3 Mejoras significativas en la eficiencia de la instalación y el mantenimiento

El tiempo es dinero, especialmente durante la construcción de la planta, las paradas técnicas y los periodos de mantenimiento.

Instalación simplificada y rápida: En lugar de ensamblar múltiples componentes, los instaladores simplemente montan el VMB premontado en la conexión de proceso (por ejemplo, una unión de brida con orificio) y conectan el transmisor. Esto puede reducir el tiempo de instalación en más de un 50 %, lo que se traduce en un ahorro sustancial en costes de mano de obra. El diseño compacto también ahorra un valioso espacio en los abarrotados bastidores de instrumentos.
Calibración y puesta en servicio optimizadas: Las válvulas integradas de purga y ventilación proporcionan un acceso directo y sencillo para purgar aire o líquido de las líneas de impulso durante la puesta en marcha, lo que garantiza una puesta en servicio más rápida y precisa. Para la calibración, el técnico dispone de todas las válvulas necesarias en una única ubicación lógica y accesible.
Resolución de averías y etiquetado más sencillos: La disposición organizada y centralizada facilita la inspección visual y las comprobaciones funcionales. Los procedimientos de bloqueo y etiquetado (LOTO) son más sencillos de aplicar a un único conjunto de colector claramente identificado que a múltiples válvulas dispersas.
2.4 Mayor precisión de medición y rendimiento del proceso

El diseño del VMB contribuye directamente a la calidad de la señal de medición.

Volumen interno y purga optimizados: Los colectores están diseñados con un volumen interno mínimo («tramo muerto») entre el sello de proceso y el transmisor. Esto mejora el tiempo de respuesta dinámica a los cambios del proceso. Para aplicaciones que requieran la purga de la línea de impulso (por ejemplo, con fluidos viscosos o en forma de lechada), los colectores pueden solicitarse con conexiones para medidores de purga, lo que simplifica esta tarea de mantenimiento crítica.
Menor riesgo de error: La disposición estandarizada de las válvulas minimiza el riesgo de error humano durante las operaciones que podría afectar al punto cero del transmisor o crear desequilibrios de presión, lo que se traduce en lecturas a largo plazo más estables y precisas.
2.5 Ahorro de costes a largo plazo (coste total de propiedad)

Aunque el precio de compra inicial de un VMB pueda ser superior a la suma de sus componentes individuales, el coste total de propiedad es invariablemente menor.

Menor mano de obra de instalación: como se ha señalado, el principal ahorro de costes.
Menores costes de mantenimiento: un menor número de puntos de fuga y componentes protegidos se traduce en reparaciones y sustituciones menos frecuentes.
Menor tiempo de inactividad: La capacidad de realizar un mantenimiento en línea seguro y una intervención más rápida durante los trabajos en los instrumentos se traduce directamente en una mayor disponibilidad de la planta y mayores ingresos por producción.
Ventajas en materia de inventario y estandarización: Las plantas pueden estandarizarse en unos pocos tipos de colectores, lo que simplifica la gestión de las piezas de recambio y reduce el inventario de una miríada de racores y tipos de válvulas individuales.

Consideraciones y configuraciones específicas para cada aplicación
Las ventajas de los VMB se aprecian en diversas aplicaciones, con diseños adaptados a necesidades específicas:

Conexiones de proceso estándar: Para la mayoría de las aplicaciones con conexiones de proceso embridadas o roscadas.
Montaje directo en bridas de orificio/anillos de manómetro independientes: Elimina la necesidad de uniones de brida independientes, creando un conjunto aún más compacto y resistente a las fugas.
Servicio químico y con sustancias peligrosas: Los colectores están disponibles en una amplia gama de materiales (acero inoxidable 316, Hastelloy, Monel) con materiales de sellado adecuados (PTFE, Grafoil) para manejar fluidos corrosivos.
Aplicaciones de alta pureza y sanitarias (alimentaria, farmacéutica, semiconductores): Los colectores con acabados electropulidos, diseños sin hendiduras y racores sanitarios (como capacidades CIP/SIP) garantizan la pureza del producto y la facilidad de limpieza.
Sistemas remotos y automatizados: Los colectores pueden equiparse con actuadores neumáticos o eléctricos y solenoides para el funcionamiento remoto, integrándose en secuencias automatizadas de purga o calibración.
Los 10 mejores fabricantes de válvulas reguladoras de presión para gases especiales en China
Los 10 mejores fabricantes de válvulas reguladoras de presión para gases especiales en China
Conclusión
La caja de válvulas múltiples es un ejemplo por excelencia de la elegancia de la ingeniería a través de la integración. Transforma un conjunto de componentes discretos, anteriormente improvisado y propenso a errores, en un subsistema coherente, fiable e inteligente. Las ventajas son claras y convincentes: un salto espectacular en materia de seguridad gracias a un funcionamiento contenido y a procedimientos a prueba de fallos; mayor fiabilidad mediante la reducción de las vías de fuga y la calidad de fábrica; ganancias tangibles en eficiencia en la instalación y el mantenimiento; y un impacto positivo en la precisión de la medición. En definitiva, el uso de cajas de distribución de válvulas representa una inversión proactiva en la integridad de la planta, la excelencia operativa y la reducción de los costes a lo largo del ciclo de vida. Para cualquier proyecto de nueva instalación o actualización que implique instrumentación de procesos críticos, especificar una caja de distribución de válvulas diseñada específicamente para ese fin no es solo una opción, sino una buena práctica que aporta un valor técnico y económico indiscutible.
