Comprensión de los componentes del armario de gases para ALD y de la arquitectura de suministro de gases

{{{sourceTextContent.subTitle}}}

Comprensión de los componentes del armario de gases para ALD y de la arquitectura de suministro de gases

{{{sourceTextContent.description}}}

A medida que la tecnología de semiconductores avanza hacia nodos de proceso cada vez más pequeños y estructuras de dispositivos cada vez más complejas, la deposición por capas atómicas (ALD) se ha convertido en una de las tecnologías de deposición de películas finas más importantes en la fabricación moderna de chips. La ALD permite una precisión a escala atómica, una uniformidad excepcional de la película y una excelente conformidad sobre estructuras tridimensionales complejas, lo que la convierte en indispensable para circuitos integrados lógicos, dispositivos de memoria, semiconductores de potencia, MEMS, LED y encapsulados avanzados.

El rendimiento de un proceso ALD depende no solo del propio reactor, sino también de la fiabilidad y la precisión de su sistema de suministro de gases. El núcleo de este sistema es el armario de gases ALD, que almacena, controla, supervisa y suministra de forma segura gases de proceso de pureza ultraalta (UHP) a la cámara de deposición.

Un armario de gases ALD correctamente diseñado garantiza un flujo de gas estable, un suministro libre de contaminación, la seguridad del operador y el cumplimiento de las normas de la industria de los semiconductores. Este artículo explica los principales componentes de un armario de gases ALD, su arquitectura de suministro de gases y los principios de ingeniería que garantizan un funcionamiento fiable en la fabricación avanzada de semiconductores.

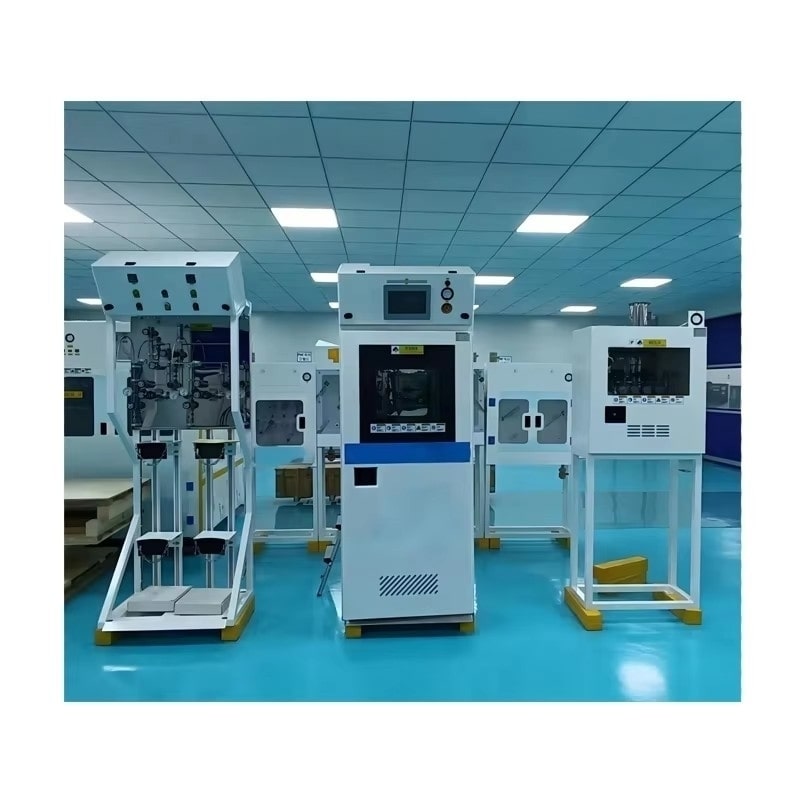

¿Qué es un armario de gases ALD?
Un armario de gases para ALD es un sistema integrado de gestión de gases diseñado para suministrar gases de proceso altamente purificados desde cilindros de gas a equipos de ALD con una presión, un caudal y una sincronización controlados con precisión.

A diferencia de los sistemas de gases industriales convencionales, las aplicaciones de ALD en semiconductores requieren:

Suministro de gases de pureza ultraalta
Generación nula de partículas
Volumen muerto mínimo
Tasas de fuga extremadamente bajas
Regulación precisa de la presión
Supervisión automatizada de la seguridad
Capacidad de purga rápida
Suministro continuo de gas
Entre los gases típicos que se manejan se incluyen:

Trimetilaluminio (TMA)
Tetracloruro de titanio (TiCl₄)
Precursores de hafnio
Amoníaco (NH₃)
Nitrógeno (N₂)
Argón (Ar)
Hidrógeno (H₂)
Oxígeno (O₂)
Ozono (O₃)
Silano (SiH₄)
Hexafluoruro de tungsteno (WF₆)
Muchos de estos gases son tóxicos, pirofóricos, corrosivos o altamente reactivos, lo que hace imprescindible un diseño sofisticado de la cabina de gases.

Arquitectura general del suministro de gases
La arquitectura de suministro de gases de un sistema ALD consta de varios subsistemas interconectados que funcionan conjuntamente para mantener la pureza de los gases y la estabilidad del proceso.

La trayectoria típica del flujo de gas incluye:

Cilindro de gas

↓

Conjunto de conexión de la botella

↓

Válvula de la botella

↓

Regulador de presión

↓

Panel de purga

↓

Colector de válvulas

↓

Controlador de caudal másico (MFC)

↓

Sensores de presión

↓

Válvulas de aislamiento automáticas

↓

Tubo de suministro al proceso

↓

Reactor ALD

↓

Sistema de escape y depuración

Cada etapa está diseñada para eliminar la contaminación, al tiempo que se mantiene un control preciso del gas.

Componentes principales de un armario de gases para ALD
1. Interfaz de la botella de gas
La interfaz de la botella conecta las botellas de gases especiales al armario.

Entre sus características principales se incluyen:

Racores con junta frontal VCR
Tubos de acero inoxidable de alta pureza
Doble contención
Conexiones sin fugas
Fácil sustitución de las botellas
La mayoría de los fabricantes de semiconductores utilizan tubos soldados orbitalmente para eliminar la generación de partículas y el volumen muerto.

2. Conjunto de válvula de cilindro
La válvula del cilindro controla la liberación inicial de gas al sistema.

Los sistemas modernos suelen incorporar:

Accionamiento neumático
Apagado automático
Retroalimentación de posición
Aislamiento de emergencia
Monitorización remota
El accionamiento automático minimiza la exposición del operador a gases peligrosos.

3. Reguladores de presión de alta pureza
Los reguladores de presión reducen la presión del cilindro a una presión de trabajo estable adecuada para el control del proceso.

Entre sus características importantes se incluyen:

Bajo volumen interno
Baja caída de presión
Alta sensibilidad
Resistencia a la corrosión
Construcción con diafragma metálico
Para aplicaciones de semiconductores, los reguladores suelen fabricarse con:

Acero inoxidable 316L VIM-VAR
Hastelloy
Aleaciones de níquel
Las superficies internas electropulidas reducen aún más la contaminación.

4. Válvulas de diafragma
Las válvulas de diafragma de pureza ultraalta se encuentran entre los componentes más importantes.

Sus funciones incluyen:

Aislamiento de gases
Conmutación de caudal
Purgado
Secuenciación de procesos
Parada de emergencia
Las válvulas de diafragma de alta gama ofrecen:

Tasa de fuga de helio inferior a 1×10⁻⁹ atm·cc/seg
Trayectoria de flujo electropulida
Volumen muerto mínimo
Alta vida útil
Funcionamiento libre de partículas
Los diafragmas de aleación de cobalto proporcionan una resistencia superior a la fatiga durante ciclos repetidos.

5. Controladores de caudal másico (MFC)
El controlador de caudal másico mide y regula con precisión el caudal de gas.

Precisión típica:

De ±0,5 % a ±1 % del fondo de escala

Los MFC son fundamentales, ya que el espesor de la película de ALD depende directamente de la dosificación del precursor.

Los MFC digitales avanzados ofrecen:

Respuesta rápida
Alta repetibilidad
Comunicación digital
Calibración automática
Autodiagnóstico
6. Sensores y transductores de presión
La monitorización de la presión garantiza un suministro estable de gas durante todo el ciclo de deposición.

Las mediciones incluyen:

Presión del cilindro
Presión de la línea
Presión del proceso
Presión diferencial
Los datos de presión permiten:

Detección de fugas
Verificación del caudal
Optimización del proceso
Mantenimiento predictivo
7. Sistema de purga
La purga elimina los gases residuales antes de introducir otro precursor.

Entre los gases de purga habituales se incluyen:

Nitrógeno de alta pureza
Argón
Un diseño adecuado del sistema de purga evita:

Contaminación cruzada
Reacciones químicas
Formación de partículas
Defectos en la película
Las secuencias de purga automáticas están totalmente controladas por software PLC.

8. Matriz de válvulas
La matriz integra múltiples válvulas en un único conjunto compacto.

Entre las ventajas se incluyen:

Menos puntos de fuga
Diseño compacto
Conmutación más rápida de gases
Mantenimiento simplificado
Mayor uniformidad del caudal
Los bloques de válvulas modernos se sueldan orbitalmente para garantizar la máxima limpieza.

9. Filtros de gas
La contaminación por partículas es una de las principales preocupaciones en la fabricación de semiconductores.

Los filtros de gas suelen eliminar:

Partículas de 0,003 μm
Humedad
Contaminación metálica
Los filtros metálicos de alta pureza se colocan antes de los equipos críticos del proceso.

10. Sistema de control PLC
El controlador lógico programable coordina todas las operaciones del armario.

Entre sus funciones se incluyen:

Secuenciación de válvulas
Monitorización de la presión
Gestión de alarmas
Ciclos de purga
Control de enclavamientos
Parada de emergencia
Interfaz de operador
Los sistemas PLC modernos se comunican con la automatización de la fábrica mediante protocolos como:

EtherNet/IP
PROFINET
Modbus TCP
SECS/GEM
Componentes de seguridad
La manipulación de gases peligrosos para semiconductores requiere múltiples sistemas de seguridad redundantes.

Entre los dispositivos de seguridad típicos se incluyen:

Detectores de fugas de gas
Detectan:

Hidrógeno
Silano
Amoníaco
Gases tóxicos
Deficiencia de oxígeno
Las medidas inmediatas incluyen:

Cierre de las válvulas de los cilindros
Activación de alarmas
Puesta en marcha de los sistemas de extracción
Interrupción del suministro de gas
Válvulas de cierre automático
Las válvulas neumáticas a prueba de fallos aíslan inmediatamente los gases peligrosos durante las emergencias.

Sistema de ventilación
La ventilación continua evita la acumulación de gas en el interior de la cabina.

El caudal de aire habitual oscila entre:

200–500 CFM, dependiendo del tamaño de la cabina.

Detección de incendios
Algunas cabinas incluyen:

Sensores de calor
Detectores de humo
Detectores de llamas
Estos se integran con los sistemas de emergencia de las instalaciones.

Parada de emergencia (E-Stop)
El botón de parada de emergencia (E-Stop) interrumpe inmediatamente:

El suministro de gas
El control neumático
Las salidas eléctricas
mientras se mantiene la ventilación de seguridad esencial.

Consideraciones sobre la pureza del gas
Incluso una contaminación de partes por mil millones puede afectar negativamente a la calidad de la película de ALD.

Entre las fuentes críticas de contaminación se incluyen:

Humedad
Oxígeno
Hidrocarburos
Partículas metálicas
Residuos orgánicos
Para mantener la pureza, los fabricantes utilizan:

Tubos electropulidos
Soldadura orbital
Válvulas de alta pureza
Accesorios con juntas metálicas de sellado frontal
Montaje en sala limpia
Pruebas de fugas con helio
Purga con nitrógeno
La rugosidad de la superficie interna suele ser inferior a:

Ra 10 μin (0,25 μm)

Automatización y monitorización inteligente
Las modernas fábricas de semiconductores adoptan cada vez más las tecnologías de la Industria 4.0.

Los armarios de gases ALD inteligentes ofrecen:

Monitorización en tiempo real
Diagnóstico remoto
Conectividad en la nube
Mantenimiento predictivo
Seguimiento automático del consumo de gas
Registro de datos históricos
Análisis de tendencias de alarmas
Los sensores digitales supervisan continuamente:

Presión
Temperatura
Posición de la válvula
Concentración de gas
Caudal
Esto permite un mantenimiento proactivo antes de que se produzcan fallos.

Materiales utilizados en los armarios de gas para ALD
La selección de materiales influye significativamente en el control de la contaminación y la resistencia a la corrosión.

Entre los materiales habituales se incluyen:

Componente Material
Tubería Acero inoxidable 316L EP
Válvula de diafragma 316L VIM-VAR
Diafragma Aleación de cobalto
Regulador de presión Hastelloy / 316L
Accesorios Acero inoxidable VCR
Carcasa del filtro Acero inoxidable electropulido
Estos materiales ofrecen una excelente resistencia a la corrosión y un rendimiento ultralimpio.

Aplicaciones de los armarios de gas para ALD
Los armarios de gas para ALD se utilizan ampliamente en:

Fabricación de obleas semiconductoras
Producción de chips de memoria
Fabricación de circuitos integrados lógicos
Procesamiento de semiconductores de potencia
Fabricación de MEMS
Fabricación de OLED
Producción de LED
Fabricación de energía solar fotovoltaica
Investigación en nanotecnología
Laboratorios universitarios
Cada aplicación exige un suministro de gas altamente estable y un control riguroso de la contaminación.

Selección del armario de gases ALD adecuado
A la hora de evaluar un armario de gases ALD, los ingenieros deben tener en cuenta:

Compatibilidad con los gases
Número de líneas de gas
Rango de presión
Precisión del caudal
Eficiencia de purga
Integridad frente a fugas
Certificaciones de seguridad
Funcionalidad del PLC
Accesibilidad para el mantenimiento
Escalabilidad futura
Elegir un armario diseñado para la química específica de su proceso ayuda a maximizar el tiempo de actividad, mejorar el rendimiento y reducir los riesgos operativos.

Tendencias futuras en los sistemas de suministro de gas para ALD
La próxima generación de armarios de gas para ALD está evolucionando para dar respuesta a los requisitos avanzados de la fabricación de semiconductores. Entre las tendencias clave se incluyen:

Mantenimiento predictivo asistido por IA
Simulación de gemelos digitales
Ciberseguridad mejorada para los sistemas de control industrial
Arquitectura modular de los armarios
Mayor densidad de integración
Redes de sensores inteligentes
Sistemas neumáticos de bajo consumo
Cambio automático de fuente de gas
Monitorización remota del estado
Compatibilidad total con fábricas inteligentes de semiconductores
A medida que las geometrías de los dispositivos continúan reduciéndose por debajo del nodo de 2 nm y se introducen nuevos materiales, los sistemas de suministro de gas requerirán aún mayor precisión, limpieza y fiabilidad.


Conclusión
El armario de gases para ALD es un subsistema de misión crítica en la fabricación de semiconductores, que sirve de base para un suministro de gas seguro, estable y de pureza ultraalta. Cada componente —desde las conexiones de las botellas y los reguladores de presión hasta las válvulas de diafragma, los controladores de caudal másico, los sistemas de purga y la automatización mediante PLC— desempeña un papel fundamental a la hora de mantener la integridad del proceso y garantizar la seguridad del operador.

Una arquitectura de suministro de gas bien diseñada no solo minimiza la contaminación y mejora la calidad de la película, sino que también aumenta el tiempo de actividad de los equipos, el cumplimiento normativo y la eficiencia operativa a largo plazo. A medida que la tecnología ALD sigue expandiéndose en aplicaciones avanzadas de semiconductores, MEMS, OLED y nanotecnología, la inversión en sistemas de armarios de gas de alto rendimiento seguirá siendo esencial para lograr una precisión de fabricación superior y unos rendimientos de producción constantes.
