Sistema llave en mano de suministro de gas UHP para salas blancas de semiconductores

{{{sourceTextContent.subTitle}}}

Sistema llave en mano de suministro de gas UHP para salas blancas de semiconductores

{{{sourceTextContent.description}}}

En la fabricación moderna de semiconductores, la pureza de los gases está directamente relacionada con la integridad del proceso, el rendimiento de las obleas y el rendimiento de los dispositivos. A medida que los nodos tecnológicos de los semiconductores siguen reduciéndose por debajo de los 5 nm y las tecnologías avanzadas de encapsulado evolucionan rápidamente, la infraestructura de suministro de gases de pureza ultraalta (UHP) se ha convertido en un componente fundamental de las operaciones en salas blancas.

Un sistema llave en mano de suministro de gases UHP proporciona a las instalaciones de fabricación de semiconductores una solución totalmente integrada para el transporte seguro, preciso y libre de contaminación de gases especiales desde la fuente hasta el punto de uso (POU). Desde armarios de gases y cajas de válvulas múltiples (VMB) hasta tuberías de distribución, conjuntos de control de presión y plataformas de monitorización automatizadas, los sistemas «llave en mano» garantizan una gestión fiable de los gases en todo el entorno de producción.

Este artículo analiza la arquitectura, los principios de diseño, los componentes clave, los requisitos operativos y las ventajas técnicas de los sistemas «llave en mano» de suministro de gases UHP para instalaciones de salas limpias de semiconductores.

Comprensión de los sistemas de suministro de gases de pureza ultraalta
Los sistemas de suministro de gases de pureza ultraalta están diseñados para transportar gases de proceso manteniendo niveles de contaminación extremadamente bajos. Las fábricas de semiconductores suelen utilizar gases de alta pureza en procesos como:

Deposición química en fase de vapor (CVD)
Deposición de capas atómicas (ALD)
Grabado por plasma
Implantación iónica
Oxidación
Difusión
Metrología y procesos analíticos
Entre los gases más habituales se incluyen:

Nitrógeno (N₂)
Argón (Ar)
Helio (He)
Hidrógeno (H₂)
Oxígeno (O₂)
Silano (SiH₄)
Amoníaco (NH₃)
Hexafluoruro de tungsteno (WF₆)
Cloro (Cl₂)
Gases precursores especiales
Incluso los contaminantes en trazas, como la humedad, el oxígeno, los hidrocarburos o las partículas, medidos en partes por mil millones (ppb), pueden afectar negativamente a los procesos de fabricación de obleas.

Por lo tanto, las instalaciones de salas limpias de semiconductores requieren sistemas de suministro de gas diseñados para cumplir con estrictas normas de pureza, estanqueidad y seguridad.

¿Qué es una solución llave en mano de suministro de gas UHP?
Un sistema de suministro de gases UHP «llave en mano» es un paquete completo de infraestructura de gases, totalmente diseñado, instalado, probado y puesto en servicio por un único proveedor o contratista de ingeniería.

En lugar de adquirir los componentes por separado, los fabricantes de semiconductores reciben una solución integrada que abarca:

Diseño de ingeniería del sistema
Gestión de las fuentes de gas
Armarios de gases
Cajas de válvulas múltiples (VMB)
Tuberías de distribución
Conjuntos de regulación de presión
Sistemas de conmutación automática
Integración de monitorización de gases y alarmas
Controles de automatización PLC/SCADA
Instalación y soldadura orbital
Validación, pruebas y puesta en servicio
El objetivo principal es minimizar el riesgo de integración al tiempo que se aceleran los plazos de implantación en la fábrica.

Las soluciones «llave en mano» reducen los problemas de compatibilidad entre subsistemas y garantizan el cumplimiento de las normas del sector de los semiconductores.

Componentes principales de un sistema de suministro de gases UHP para semiconductores

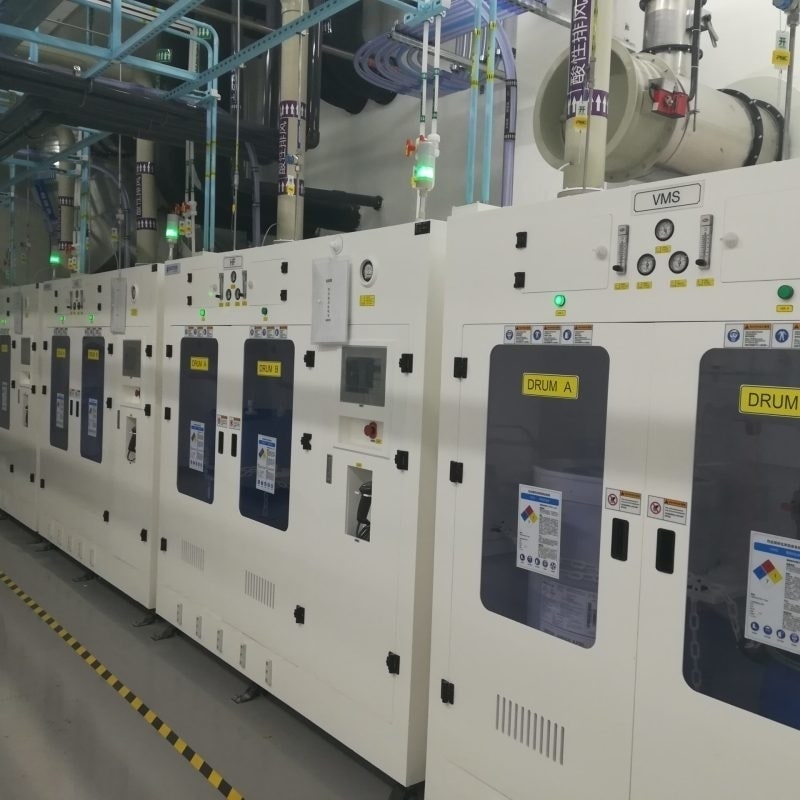

1. Armarios de gases
Los armarios de gases funcionan como primer punto de contención y control para gases peligrosos, tóxicos, pirofóricos, corrosivos o inertes.

En las fábricas de semiconductores, los armarios de gas suelen incorporar:

Estructura de acero inoxidable
Válvulas de cierre automático
Reguladores de alta pureza
Dispositivos de caudal másico
Transductores de presión
Detectores de gases tóxicos
Interfaces de ventilación de extracción
Sistemas de parada de emergencia
Los armarios de gas más avanzados se fabrican con acero inoxidable 316L electropulido con superficies internas ultralimpias.

Para aplicaciones con gases peligrosos, se suelen implementar diseños de armarios de doble contención para mejorar la seguridad operativa.

2. Cajas de distribución de válvulas (VMB)
Las cajas de válvulas distribuidoras distribuyen los gases desde las líneas de suministro centrales hacia los equipos de proceso situados en el interior de la sala limpia.

Las funciones clave de las VMB incluyen:

Distribución de gases
Control de aislamiento
Ajuste de presión
Equilibrio de caudal
Aislamiento para mantenimiento
Las modernas fábricas de semiconductores suelen implementar sistemas VMB automatizados equipados con actuadores neumáticos y capacidades de comunicación remota.

Estos sistemas permiten conexiones flexibles de los equipos y simplifican la futura ampliación de la línea de producción.

3. Tuberías de distribución de alta pureza
Las tuberías de distribución constituyen la columna vertebral de la arquitectura de suministro de gases para semiconductores.

La selección de los materiales es fundamental para el control de la contaminación.

Las especificaciones típicas de las tuberías incluyen:

Acero inoxidable 316L VIM-VAR
Superficie interior electropulida
Rugosidad superficial ≤ 10 Ra micropulgadas
Uniones soldadas orbitalmente
Diseño que minimiza los tramos muertos
La tecnología de soldadura orbital se utiliza ampliamente para garantizar una calidad de soldadura repetible y libre de contaminación.

Las prácticas de soldadura deficientes pueden provocar:

Generación de óxido
Contaminación por partículas
Zonas de retención de humedad
Turbulencias de gas
Por lo tanto, la cualificación de la soldadura y la inspección con boroscopio son esenciales durante la instalación del sistema.

4. Sistemas automáticos de cambio de gas
La producción continua de semiconductores exige una disponibilidad ininterrumpida de gas.

Los sistemas automáticos de cambio de gas permiten cambiar de cilindro sin interrupciones y sin detener el proceso.

Estos sistemas suelen incluir:

Colectores de doble cilindro
Módulos de detección de presión
Reguladores de cambio automático
Arquitectura redundante
Funciones de notificación de alarmas
El diseño de cambio automático minimiza el tiempo de inactividad y mejora la eficiencia operativa en entornos de fabricación de semiconductores que funcionan las 24 horas del día, los 7 días de la semana.

5. Controles de supervisión y automatización
Los sistemas avanzados de suministro de gases UHP dependen cada vez más de plataformas de automatización inteligentes.

Las tecnologías de control habituales incluyen:

Sistemas de control PLC
Integración SCADA
Interfaces HMI
Diagnóstico remoto
Registro de datos
Análisis de mantenimiento predictivo
Los operadores pueden supervisar:

Condiciones de presión
Caudales
Alarmas de concentración de gas
Estado de las válvulas
Fallos del sistema
Utilización de los equipos
La supervisión en tiempo real mejora la visibilidad del proceso y refuerza el control operativo de la sala limpia.

Requisitos de diseño para aplicaciones en salas limpias de semiconductores
El diseño de un sistema de suministro de gas UHP «llave en mano» para instalaciones de semiconductores implica múltiples disciplinas de ingeniería.

Es necesario tener en cuenta varias consideraciones de diseño fundamentales.

Normas de pureza ultraalta
La fabricación de semiconductores requiere umbrales de contaminación extremadamente bajos.

El diseño del sistema debe minimizar:

La contaminación por humedad
La entrada de oxígeno
La contaminación por iones metálicos
Los residuos orgánicos
La generación de partículas
Los procedimientos de limpieza de los componentes suelen seguir protocolos de grado semiconductor, que incluyen limpieza de precisión, embalaje en sala limpia y métodos de montaje de alta pureza.

Requisitos de estanqueidad
Las fugas de gas presentan riesgos tanto de seguridad como de contaminación.

Los sistemas UHP para semiconductores suelen requerir pruebas de fugas con helio para alcanzar umbrales de fuga extremadamente bajos.

Las especificaciones típicas de fugas pueden alcanzar:

Una tasa de fuga de helio de 10⁻⁹ atm·cc/seg.

Una alta integridad frente a fugas protege los entornos de sala limpia al tiempo que mantiene la pureza del gas de proceso.

Compatibilidad con salas blancas
Todos los equipos de suministro de gas instalados deben cumplir con los requisitos ambientales de las salas blancas.

Las estrategias de diseño suelen incluir:

Materiales con baja emisión de partículas
Superficies internas lisas
Diseño con volumen muerto mínimo
Procedimientos de instalación controlados
Prácticas de montaje certificadas para salas blancas
Una integración adecuada en la sala blanca favorece un rendimiento de fabricación estable.

Cumplimiento de las normas de seguridad
Los gases especiales peligrosos conllevan riesgos operativos significativos.

Los sistemas «llave en mano» deben cumplir con los códigos y normativas de seguridad del sector.

Entre las normas de referencia habituales se incluyen:

Normas SEMI
Códigos de la NFPA
Código Internacional de Incendios (IFC)
Directrices de FM Global
Normativas locales de las autoridades competentes (AHJ)
Las medidas de diseño de seguridad pueden incluir:

Sistemas de detección de gases
Sistemas de purga de emergencia
Dispositivos de corte por exceso de caudal
Integración de sistemas de extinción de incendios
Enclavamientos de ventilación
Una ingeniería de seguridad integral es fundamental para las instalaciones de semiconductores que manipulan gases tóxicos o inflamables.

Ventajas de los sistemas llave en mano de suministro de gases UHP
Gestión simplificada del proyecto
Un único proveedor llave en mano agiliza la ejecución del proyecto.

En lugar de coordinar a múltiples proveedores, las fábricas de semiconductores trabajan con un único socio de ingeniería responsable de:

Diseño
Adquisición
Fabricación
Instalación
Validación
Este enfoque reduce la complejidad de la comunicación y el riesgo del proyecto.

Implementación más rápida de las fábricas de semiconductores
El tiempo de puesta en producción es fundamental en las inversiones en semiconductores.

La ejecución «llave en mano» acelera los plazos del proyecto gracias a:

Flujos de trabajo de ingeniería estandarizados
Fabricación integrada
Puesta en marcha coordinada
Menos conflictos de interfaz
Una instalación más rápida permite una cualificación de procesos y una puesta en marcha de la producción más tempranas.

Mayor fiabilidad y consistencia
El diseño integrado del sistema mejora la fiabilidad general.

Los proveedores «llave en mano» optimizan la compatibilidad entre:

Reguladores
Válvulas
Tuberías
Sensores
Sistemas de automatización
Esto se traduce en un rendimiento estable del suministro de gas y en una reducción de los problemas de mantenimiento.

Mayor seguridad y cumplimiento normativo
La ingeniería de seguridad está integrada en toda la ejecución del proyecto «llave en mano».

Los proveedores profesionales llevan a cabo:

Análisis de riesgos
Revisión del diseño
Pruebas funcionales
Verificación del cumplimiento normativo
Gestión de la documentación
Esto refuerza la preparación normativa y la confianza operativa.

Tendencias emergentes en la tecnología de suministro de gas para semiconductores
La industria de los semiconductores está evolucionando rápidamente hacia una mayor automatización, una mayor sostenibilidad y una química de procesos cada vez más compleja.

Varias tendencias emergentes están influyendo en el desarrollo de los sistemas de suministro de gases UHP.

Infraestructura digital inteligente de gases
La digitalización industrial está transformando los servicios de apoyo a la industria de los semiconductores.

Los sistemas de próxima generación cuentan con:

Conectividad industrial al IoT
Monitorización basada en la nube
Mantenimiento predictivo mediante IA
Diagnóstico remoto
Generación automática de informes
Las operaciones basadas en datos mejoran la planificación del mantenimiento y reducen los tiempos de inactividad no planificados.

Diseño modular del suministro de gas
Los enfoques de ingeniería modular están ganando popularidad.

Los sistemas modulares prefabricados permiten:

Una puesta en marcha más rápida
Pruebas de aceptación en fábrica
Menor mano de obra para la instalación in situ
Mayor consistencia en la calidad
La modularización facilita los proyectos de rápida expansión de las fábricas de semiconductores.

Sostenibilidad y optimización de recursos
Las consideraciones medioambientales cobran cada vez más importancia.

Los sistemas de suministro de gas están adoptando tecnologías que favorecen:

Un menor consumo de gas
Una mayor eficiencia en la purga
La optimización energética
Estrategias de reducción de fugas
La gestión de emisiones
Una infraestructura de servicios públicos sostenible contribuye a la eficiencia operativa a largo plazo.

Selección del socio adecuado para el suministro de gas UHP «llave en mano»
Elegir al socio de ingeniería adecuado es fundamental para el éxito de los proyectos de semiconductores.

Los criterios de evaluación deben incluir:

Experiencia en el sector de los semiconductores
Los proveedores deben demostrar una experiencia contrastada en:

Instalaciones de fabricación de obleas
Plantas de encapsulado avanzado
Fabricación de pantallas
Producción fotovoltaica
Ingeniería de gases especiales
La experiencia específica del sector reduce significativamente el riesgo de implementación.

Capacidades de ingeniería y fabricación
Los proveedores «llave en mano» sólidos deben ofrecer:

Equipos de ingeniería internos
Capacidad de fabricación en salas blancas
Experiencia en soldadura orbital
Recursos para pruebas en fábrica
Asistencia en la documentación
Las capacidades integrales mejoran la calidad de la ejecución del proyecto.

Sistemas de garantía de calidad
Los proveedores fiables mantienen programas de calidad sólidos que abarcan:

La trazabilidad de los materiales
La cualificación de la soldadura
La validación de la limpieza
Los procedimientos de inspección
Las pruebas de aceptación finales
El control de calidad es esencial para la entrega de sistemas aptos para semiconductores.

Los 10 mejores reguladores de presión de gas de pureza ultraalta en la India
Los 10 mejores reguladores de presión de gas de pureza ultraalta en la India
Conclusión
La fabricación de semiconductores depende de una infraestructura de servicios altamente controlada, y los sistemas de suministro de gases de pureza ultraalta se encuentran entre las tecnologías habilitadoras más críticas dentro de los entornos de sala limpia.

Un sistema de suministro de gases UHP «llave en mano» ofrece mucho más que hardware. Proporciona una solución de ingeniería integrada que abarca el diseño, el control de la pureza, la automatización, la seguridad, la instalación y la fiabilidad operativa a largo plazo.

A medida que los procesos de fabricación de semiconductores se vuelven cada vez más sofisticados, la demanda de plataformas de suministro de gas inteligentes, libres de contaminación y totalmente integradas seguirá creciendo.

Para las instalaciones de salas limpias de semiconductores que buscan la excelencia operativa, la selección de un socio técnicamente capacitado para el suministro «llave en mano» de gas de pureza ultraalta no es simplemente una decisión de adquisición, sino una inversión estratégica en el rendimiento de la fabricación, la integridad de los procesos y la escalabilidad futura.
