Panel de distribución de nitrógeno para armario de gases individual y caja de distribución de válvulas

En sectores en los que la precisión, la seguridad y la fiabilidad son imprescindibles, la gestión de gases como el nitrógeno desempeña un papel fundamental. El nitrógeno, un gas inerte que constituye aproximadamente el 78 % de la atmósfera terrestre, se utiliza ampliamente para purga, inertización y como gas portador en diversas aplicaciones. Para garantizar su suministro continuo y seguro, se emplean equipos especializados como armarios de gases, paneles de distribución de nitrógeno y cajas de distribución de válvulas (VMB). Este artículo ofrece un análisis exhaustivo de los paneles de distribución de nitrógeno dentro de los armarios de gas individuales y su integración con las cajas de válvulas múltiples, haciendo hincapié en su diseño, funcionalidad, características de seguridad y requisitos de mantenimiento en los sistemas de suministro de gases industriales. Con una extensión de aproximadamente 2.000 palabras, este análisis tiene como objetivo proporcionar a los profesionales un conocimiento profundo de estos componentes críticos.

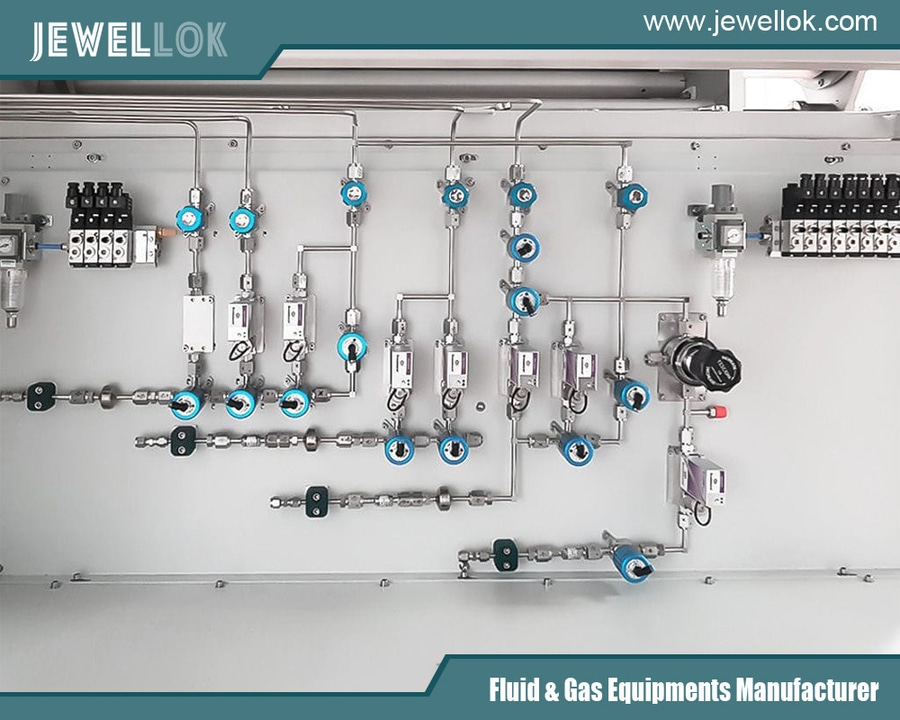

Panel de distribución de nitrógeno para armario de gas individual y caja de válvulas múltiples
Panel de distribución de nitrógeno para armario de gas individual y caja de válvulas múltiples
Introducción

Una gestión eficaz de los gases es esencial en sectores como la fabricación de semiconductores, la industria farmacéutica, el procesamiento de alimentos y la fabricación de metales, donde se aprovechan las propiedades inertes del nitrógeno para mejorar la seguridad y la eficiencia. Los paneles de distribución de nitrógeno dentro de los armarios de gas individuales y las cajas de válvulas de distribución son sistemas de ingeniería diseñados para almacenar, regular y distribuir gas nitrógeno de forma fluida. Este artículo profundiza en sus funciones, en cómo se integran en un sistema cohesionado de suministro de gas y en las consideraciones que garantizan su rendimiento óptimo. Al examinar sus aplicaciones, principios de diseño, mecanismos de seguridad y mejores prácticas operativas, destacamos su importancia a la hora de mantener cadenas de suministro de gas controladas y fiables.

El nitrógeno en aplicaciones industriales

La importancia del nitrógeno en entornos industriales se debe a su naturaleza inerte y no reactiva, lo que lo hace ideal para entornos en los que es necesario evitar la oxidación o la combustión. El nitrógeno, un gas incoloro e inodoro, tiene múltiples usos:

– Purga: desplaza el oxígeno u otros gases reactivos de tuberías, recipientes o sistemas para evitar reacciones químicas no deseadas o la degradación.
– Inertización: el nitrógeno crea una atmósfera libre de oxígeno en tanques de almacenamiento o reactores, protegiendo así los materiales sensibles o inflamables.
– Gas portador: en procesos como la cromatografía de gases o la síntesis química, el nitrógeno transporta sustancias sin interferir químicamente.

En la industria de los semiconductores, el nitrógeno es indispensable para mantener las condiciones de las salas blancas y evitar la contaminación durante la fabricación de obleas. En el envasado de alimentos, prolonga la vida útil al sustituir el oxígeno en envases sellados, mientras que en la fabricación de metales actúa como gas auxiliar en el corte por láser. Su versatilidad y su perfil de seguridad convierten al nitrógeno en una pieza fundamental de los procesos industriales modernos.

Armarios para gases: la base de un almacenamiento seguro

Un armario para gases es una estructura cerrada y ventilada diseñada para albergar de forma segura las botellas de gas, especialmente en el caso de gases peligrosos o de alta pureza. Aunque el nitrógeno en sí mismo no es tóxico ni inflamable, los armarios para gases aportan ventajas fundamentales incluso para este gas inerte:

– Contención: protegen las botellas de daños físicos y de la exposición ambiental.
– Organización: Las bombonas se mantienen ordenadas y accesibles para su mantenimiento o sustitución.
– Prevención de la contaminación: Los recintos protegen el suministro de gas del polvo o las impurezas.

Normalmente, cada armario de gases está destinado a un único tipo de gas —en este caso, el nitrógeno— para evitar la contaminación cruzada y simplificar la gestión del sistema. Entre sus características principales se incluyen:

– Sistemas de ventilación: los extractores eliminan cualquier fuga de gas, lo que garantiza un entorno seguro.
– Extinción de incendios: los rociadores o los sistemas basados en gas mitigan los riesgos, especialmente si se encuentran junto a gases inflamables.
– Control de acceso: Las puertas con cerradura restringen el acceso al personal cualificado.
– Supervisión: Los sensores detectan fugas o anomalías de presión, lo que mejora la seguridad.

Fabricados con materiales resistentes como el acero, los armarios de gas están diseñados para soportar las tensiones operativas y cumplir al mismo tiempo con estrictas normas de seguridad.

Paneles de distribución de nitrógeno: garantía de un suministro continuo

Dentro del armario de gases, el panel colector de nitrógeno es el corazón del sistema, ya que conecta varias botellas de gas a una única línea de salida. Esta configuración garantiza un suministro ininterrumpido de nitrógeno, algo imprescindible para procesos que no admiten tiempos de inactividad. Para el nitrógeno, las botellas suelen utilizar una conexión CGA 580, lo que requiere racores compatibles en el colector. Los componentes clave incluyen:

– Conexiones de entrada: los latiguillos flexibles (a menudo de acero inoxidable o revestidos de teflón) conectan las botellas al colector.
– Válvulas de aislamiento: cada botella cuenta con una válvula específica para controlar el flujo de gas.
– Reguladores de presión: mantienen una presión de salida constante, adaptada a las necesidades de las etapas posteriores.
– Manómetros: supervisan las presiones de las bombonas y de salida para el control operativo.
– Sistemas de purga: eliminan el aire o los gases residuales durante los cambios de bombona para preservar la pureza del nitrógeno.

El diseño del colector permite la redundancia: cuando una bombona se agota, el sistema puede cambiar —manual o automáticamente— a una bombona de reserva llena. Los paneles avanzados incorporan sensores de presión y mecanismos de conmutación automática, que alertan a los operadores mediante alarmas o indicadores. Esto garantiza un suministro constante, fundamental en aplicaciones como el procesamiento de semiconductores, donde incluso las interrupciones más breves pueden comprometer la calidad del producto.

Cajas de distribución de válvulas (VMB): distribución de precisión

La caja de válvulas de distribución (VMB) amplía el sistema de suministro de gas distribuyendo el nitrógeno desde el armario de gases a múltiples puntos de uso. Al actuar como un centro de distribución centralizado, la VMB ofrece flexibilidad y control sobre la asignación de gas. Sus componentes incluyen:

– Puerto de entrada: se conecta a la línea de salida del panel de distribución.
– Colector de distribución: un colector con múltiples salidas para el encaminamiento del gas.
– Válvulas: las válvulas manuales o automatizadas en cada salida permiten el control individual del caudal.
– Reguladores de presión: ajustan la presión para aplicaciones específicas.
– Medidores de caudal: supervisan el consumo, desde simples rotámetros hasta precisos controladores de caudal másico (MFC).

En entornos de alta precisión, como la fabricación de semiconductores, los MFC garantizan caudales precisos y suelen integrarse con controles digitales para la supervisión remota. Para usos menos exigentes, bastan los caudalímetros de área variable. Las características de seguridad, como las válvulas de exceso de caudal, detienen el flujo de gas si se produce una fuga aguas abajo, protegiendo tanto al equipo como al personal. El diseño modular del VMB permite personalizarlo en función del número de salidas y de los requisitos operativos.

Integración de componentes: un sistema unificado

La sinergia entre el panel colector de nitrógeno y el VMB crea un sistema eficiente de suministro de gas:

Almacenamiento: las botellas de nitrógeno se encuentran en el armario de gases individual, aseguradas y supervisadas.
2. Regulación: El panel de distribución conecta estas botellas, regulando la presión y proporcionando una única salida.
3. Distribución: El VMB recibe esta salida y distribuye el nitrógeno a diversos puntos finales.
Esta integración garantiza la continuidad y la precisión. Por ejemplo, en un laboratorio, el nitrógeno puede abastecer simultáneamente a unidades de cromatografía de gases, equipos de espectrometría de masas y cajas de guantes. El panel de distribución garantiza la disponibilidad, mientras que el VMB adapta el suministro a las necesidades de cada instrumento. El control centralizado minimiza la complejidad, lo que permite a los operadores gestionar el sistema desde una única interfaz, a menudo mejorada mediante automatización, como los controladores lógicos programables (PLC).

Consideraciones de diseño: diseño orientado al rendimiento

El diseño de estos sistemas exige tener en cuenta varios factores:

– Compatibilidad de los materiales: los componentes deben resistir la corrosión y mantener la pureza del nitrógeno. El acero inoxidable, el latón y las juntas de alta pureza (por ejemplo, Viton o Teflón) son los materiales estándar.
– Caudales: El sistema debe poder hacer frente a picos de demanda. Por ejemplo, cinco puntos de uso a 10 SLPM cada uno requieren una capacidad mínima de 50 SLPM, con un margen (p. ej., 75 SLPM) para garantizar la escalabilidad.
– Gestión de la presión: Los reguladores y las tuberías deben minimizar las caídas de presión, especialmente en tramos largos.
– Cumplimiento de las normas de seguridad: El cumplimiento de normas como las de la OSHA, la NFPA o la SEMI garantiza la conformidad con la normativa.
– Accesibilidad: La disposición debe facilitar el cambio de cilindros y el mantenimiento.

La presión relativamente baja del nitrógeno simplifica algunos aspectos, pero las aplicaciones de alta pureza pueden requerir acero inoxidable electropulido para evitar la contaminación. La redundancia —como los reguladores dobles— mejora la fiabilidad en operaciones críticas.

Medidas de seguridad: mitigación de riesgos

Aunque el nitrógeno es inerte, su uso conlleva riesgos, en particular la asfixia en espacios confinados donde las fugas pueden desplazar el oxígeno. Las medidas de seguridad incluyen:

– Detección de fugas: los sensores de gas activan alarmas si los niveles de nitrógeno aumentan de forma inesperada.
– Válvulas de alivio de presión: evitan la sobrepresurización de los cilindros o las tuberías.
– Válvulas de cierre de emergencia: aíslan el sistema durante incidentes.
– Ventilación: elimina el gas fugado de los armarios o las zonas de trabajo.
– Monitores de oxígeno: esenciales en espacios cerrados, alertan cuando el oxígeno desciende por debajo del 19,5 % (umbral de seguridad de la OSHA).

La formación es igualmente fundamental, ya que garantiza que el personal reconozca los síntomas de asfixia y siga los protocolos de emergencia. Un etiquetado y un mantenimiento adecuados reducen aún más los riesgos.

Mantenimiento y funcionamiento: garantizar la fiabilidad

Un mantenimiento regular garantiza la longevidad y la seguridad del sistema. Las mejores prácticas incluyen:

– Pruebas de fugas: utilizar soluciones jabonosas o detectores electrónicos para identificar fugas.
– Revisiones de válvulas: verificar que funcionen correctamente y que el sellado sea adecuado.
– Calibración de reguladores: confirmar que los ajustes de presión sean precisos.
– Manipulación de cilindros: fijar y transportar los cilindros de forma segura, respetando los protocolos.
– Procedimientos de purga: evitar la contaminación durante el cambio de cilindros.

Una lista de comprobación de mantenimiento podría incluir inspecciones visuales para detectar corrosión, pruebas de funcionamiento de válvulas y alarmas, y la calibración de manómetros y caudalímetros. La automatización, como los PLC para la conmutación o la monitorización remota, mejora la eficiencia operativa y reduce el error humano.

Ventajas medioambientales y económicas

El impacto medioambiental del nitrógeno es mínimo debido a su abundancia e inercia. Los sistemas eficientes, como los que cuentan con conmutación automática, minimizan el desperdicio de gas residual, reduciendo la frecuencia de sustitución de las botellas. La distribución centralizada mediante VMB reduce los costes de instalación y mantenimiento en comparación con las líneas independientes, mientras que la reducción del tiempo de inactividad aumenta la productividad.

Válvula de gas de alta pureza para distribuidores de gas natural en sistemas de GNC y GNL
Válvula de gas de alta pureza para distribuidores de gas natural en sistemas de GNC y GNL
Conclusión

Los paneles colectores de nitrógeno dentro de los armarios de gas individuales y las cajas colectoras de válvulas constituyen la columna vertebral de los sistemas de suministro de gases industriales. Garantizan un suministro de nitrógeno seguro, continuo y eficiente, respaldando procesos críticos en diversos sectores. Al dominar su diseño, integración, seguridad y mantenimiento, los operadores pueden optimizar el rendimiento al tiempo que protegen al personal y las instalaciones. A medida que crece la dependencia del nitrógeno, estos sistemas siguen siendo indispensables para impulsar la excelencia industrial.

Para obtener más información sobre los paneles de distribución de nitrógeno para armarios de gas individuales y cajas de distribución de válvulas, puede visitar la página web de Jewellok en https://www.jewellok.com/product-category/gas-cabinet/.
