Diferencias entre el armario de gases VMP (panel de válvulas) y el armario de gases VMB (caja de válvulas)

Introducción

En el ámbito de la gestión de gases industriales, especialmente en entornos de alta pureza como la fabricación de semiconductores, la producción farmacéutica y el procesamiento químico, la distribución segura y eficiente de los gases es fundamental. Los armarios de gas constituyen componentes críticos en estos sistemas, ya que garantizan un suministro controlado al tiempo que mitigan los riesgos asociados a los materiales peligrosos. Entre las diversas configuraciones, destacan los armarios de gas con panel de distribución de válvulas (VMP) y los armarios de gas con caja de distribución de válvulas (VMB) como soluciones especializadas para la distribución de gases. Estos sistemas están diseñados para recibir gas de fuentes centralizadas, como depósitos a granel o armarios de cilindros, y distribuirlo a múltiples puntos finales, como herramientas de producción o cámaras.

Los armarios de gas VMP y VMB, aunque similares en su función principal de distribución de gas mediante colectores, difieren significativamente en cuanto a diseño, aplicación, características de seguridad e idoneidad operativa. Este artículo profundiza en estas diferencias, ofreciendo un análisis técnico exhaustivo. Exploraremos la arquitectura, los componentes, los principios de funcionamiento, las ventajas, las limitaciones y los aspectos comparativos de cada sistema. Comprender estas distinciones es esencial para los ingenieros, los responsables de instalaciones y los profesionales de la seguridad a la hora de seleccionar el equipo de distribución de gas adecuado para sus operaciones. Al final de este análisis, los lectores comprenderán cómo estos sistemas contribuyen a la integridad de los procesos, al cumplimiento normativo y a la eficiencia general del sistema en entornos industriales exigentes.

Los sistemas de distribución de gas en las instalaciones modernas suelen implicar gases de pureza ultraalta (UHP), en los que incluso los contaminantes más insignificantes pueden comprometer la calidad del producto. Los armarios VMP y VMB abordan este problema incorporando mecanismos de control precisos, pero sus diferencias estructurales y funcionales se adaptan a distintos tipos de gas y niveles de riesgo. Por ejemplo, aunque ambos pueden gestionar múltiples «tubos» (líneas de gas individuales), sus diseños de carcasa y requisitos de ventilación los diferencian. El objetivo de este artículo es aclarar estos matices, basándose en especificaciones técnicas y consideraciones prácticas para ofrecer una perspectiva equilibrada.

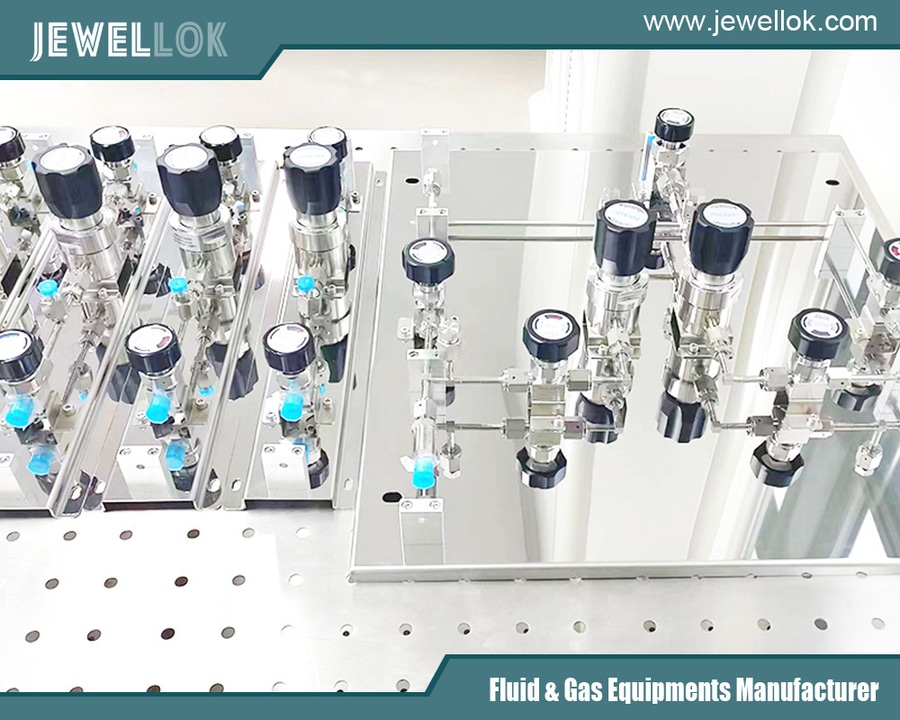

Sistemas de colectores de conmutación de gases especiales
Sistemas de colectores de conmutación de gases especiales
Descripción general del armario de gases con panel de colector de válvulas (VMP)

El armario de gases con panel de colector de válvulas (VMP) es una configuración compacta de panel abierto que se utiliza principalmente para distribuir gases inertes o no peligrosos en entornos controlados. A diferencia de los sistemas totalmente cerrados, el VMP consiste en un conjunto montado en un panel plano en el que las válvulas, los reguladores y los componentes asociados se disponen de forma lineal o modular. Este diseño facilita el acceso para el mantenimiento y la supervisión, lo que lo hace ideal para aplicaciones en las que el espacio es limitado y los gases implicados suponen riesgos mínimos.

Componentes clave y diseño

Un armario de gases VMP típico incluye varios elementos esenciales:

– Conjunto de colector: El núcleo del VMP es un colector que divide una única línea de entrada de gas en múltiples salidas, a menudo denominadas «sticks». Cada «stick» permite un control independiente del caudal, con capacidades que oscilan entre 4 y 8 «sticks» en las configuraciones estándar. El colector está fabricado con materiales de alta pureza, como el acero inoxidable 316L, para evitar la corrosión y la contaminación.

– Válvulas y reguladores: Las válvulas neumáticas o manuales (por ejemplo, válvulas de diafragma para aplicaciones de ultraalta presión) controlan el caudal de gas, mientras que los reguladores de presión mantienen presiones de salida constantes, normalmente ajustables de 0 a 150 psi. Las válvulas de retención y las válvulas de aislamiento garantizan un flujo unidireccional y evitan el reflujo.

– Instrumentación: Se integran manómetros, transductores y caudalímetros para la monitorización en tiempo real. En las variantes automatizadas, los controladores lógicos programables (PLC) o los sistemas de relés sencillos permiten un funcionamiento semiautomático, como las secuencias de purga.

– Montaje e integración: El panel se monta en la pared o se integra en un bastidor, a menudo dentro de una sala limpia o un compartimento de herramientas. Carece de una carcasa completa, por lo que depende del entorno circundante para su ventilación. Sus dimensiones son compactas, con un panel estándar que mide alrededor de 30 pulgadas de ancho, lo que permite una integración perfecta en las redes de tuberías existentes.

Principios de funcionamiento

El VMP funciona recibiendo gas de una fuente primaria, como un armario de cilindros de gas o un depósito a granel, a través de un puerto de entrada. El gas entra en el colector, donde se distribuye entre las varillas. Cada varilla puede aislarse, purgarse o activarse de forma independiente, lo que permite realizar procesos como la calibración de herramientas o el llenado de cámaras. En el caso de gases inertes como el nitrógeno o el argón, el sistema hace hincapié en la preservación de la pureza mediante superficies electropulidas y soldadura orbital para minimizar la generación de partículas.

La purga es una operación crítica en los sistemas VMP, que suele implicar ciclos asistidos por vacío para eliminar gases residuales o contaminantes. Los VMP manuales requieren la intervención del operador, mientras que los modelos semiautomáticos utilizan temporizadores o sensores para secuenciar las operaciones de las válvulas. Los enclavamientos de seguridad evitan la liberación accidental, pero, dado que el sistema es abierto, no es adecuado para gases que requieran extracción de gases de escape.

Aplicaciones y ventajas

Las cabinas de gas VMP son habituales en las fábricas de semiconductores para la distribución de gases de purga, en plantas farmacéuticas para la cobertura con gases inertes y en laboratorios de investigación para el suministro a instrumentos analíticos. Entre sus ventajas se incluyen:

– Rentabilidad: menores costes de fabricación debido a la ausencia de sistemas de cerramiento y de extracción.

– Facilidad de mantenimiento: el diseño abierto permite la sustitución rápida de componentes sin necesidad de desmontaje.

– Flexibilidad: los módulos permiten una fácil ampliación o reconfiguración para adaptarse a las necesidades cambiantes del proceso.

– Aprovechamiento del espacio: ideales para instalaciones con espacio reducido en las que los armarios completos resultarían poco prácticos.

Sin embargo, existen limitaciones: los VMP no son adecuados para gases peligrosos, ya que carecen de contención para fugas o humos. Las normas reglamentarias, como las de SEMI (Semiconductor Equipment and Materials International), exigen su uso exclusivo para aplicaciones no tóxicas.

Descripción general del armario de gases con caja de válvulas múltiples (VMB)

Por el contrario, el armario de gases con caja de válvulas múltiples (VMB) es un sistema totalmente cerrado y ventilado, diseñado para manejar gases peligrosos, tóxicos, inflamables o corrosivos. El término «caja» hace referencia a su estructura tipo armario, que proporciona una contención secundaria e integra funciones de extracción para mantener un entorno de presión negativa. Este recinto mejora la seguridad al capturar posibles fugas y dirigirlas hacia un depurador o un sistema de extracción.

Componentes clave y diseño

El VMB se basa en el concepto de colector, pero lo encierra en una carcasa robusta:

– Carcasa: Fabricada en acero con recubrimiento en polvo o acero inoxidable, la caja mide aproximadamente entre 30 y 60 pulgadas de ancho, con puertas de acceso provistas de ventanas de cristal de seguridad para la inspección visual. Incluye juntas y sellos para garantizar la estanqueidad.

– Colector y varillas: Al igual que el VMP, admite de 4 a 8 varillas, pero con características mejoradas, como detectores de llama UV-IR o sensores de gases tóxicos para aplicaciones peligrosas.

– Válvulas y reguladores: se utilizan válvulas de alta integridad (por ejemplo, con sellado de fuelle) y reguladores, a menudo con actuadores neumáticos para el control remoto. Las válvulas de retención y las válvulas de exceso de caudal adicionales evitan las fugas incontroladas.

– Sistema de ventilación: Como elemento diferenciador clave, el VMB incorpora un generador de vacío o un soplador para la extracción continua, alcanzando caudales de aire de 150-200 pies lineales por minuto. Esto mantiene la presión negativa, evitando el escape de gas.

– Sistemas de control: Los VMB totalmente automáticos utilizan PLC avanzados con interfaces de pantalla táctil, compatibles con protocolos como Modbus para su integración con los sistemas de gestión de las instalaciones. Las alarmas por caídas de presión, fugas o apertura de puertas son de serie.

Principios de funcionamiento

El gas entra en el VMB a través de una entrada sellada y se distribuye mediante el colector a múltiples salidas. En el caso de gases peligrosos como el silano o el amoníaco, el sistema incluye ciclos de purga automatizados que utilizan gas inerte o vacío para evacuar las tuberías antes del mantenimiento. El sistema de extracción ventila continuamente el recinto, dirigiendo los efluentes a las unidades de tratamiento. Las características de seguridad incluyen botones de parada de emergencia (EMO) y enclavamientos que detienen el funcionamiento si falla la ventilación.

Durante su funcionamiento, el VMB garantiza el cumplimiento de normativas como la NFPA 55 (Código de gases comprimidos y fluidos criogénicos), que exigen recintos con ventilación de escape para gases pirofóricos o tóxicos. El diseño de presión negativa minimiza los riesgos de exposición, lo que lo hace adecuado para entornos de alto riesgo.

Aplicaciones y ventajas

Los VMB son esenciales en procesos de semiconductores que implican gases dopantes, en la fabricación de pantallas LCD con agentes de grabado corrosivos y en la producción de paneles solares con precursores inflamables. Entre sus ventajas se incluyen:

– Mayor seguridad: la cámara y el sistema de extracción mitigan los riesgos, reduciendo la posibilidad de accidentes.

– Cumplimiento normativo: cumple con las estrictas normas para la manipulación de gases peligrosos.

– Versatilidad: admite una gama más amplia de gases, incluidas las mezclas.

– Fiabilidad: los controles automatizados minimizan el error humano y garantizan un suministro constante.

Entre los inconvenientes se encuentran los mayores costes debidos a la cámara y la ventilación, un mayor espacio ocupado y un mantenimiento más complejo que requiere formación especializada.

Diferencias clave entre los armarios de gas VMP y VMB

Aunque tanto los sistemas VMP como los VMB cumplen funciones de distribución de gas, sus diferencias radican en la filosofía de diseño, los requisitos de seguridad y los contextos operativos. A continuación se ofrece una comparación detallada:

Diseño y estructura

– Recinto: La diferencia más evidente es estructural. El VMP es un panel abierto que deja los componentes expuestos al entorno, mientras que el VMB es una caja sellada que proporciona contención. Esto afecta a la instalación: los VMP son más ligeros (entre 50 y 100 libras) y más fáciles de montar, mientras que los VMB (entre 200 y 400 libras) requieren soportes robustos y conexiones de conductos.

– Dimensiones y configuración: Los VMP son más delgados, a menudo con una profundidad de entre 2 y 4 pulgadas, lo que los hace adecuados para instalaciones montadas en la pared. Los VMB son más profundos (entre 12 y 24 pulgadas) para dar cabida a las cámaras de escape y al tendido interno.

Características de seguridad

– Gestión de riesgos: Los VMP se limitan a gases inertes (por ejemplo, helio o nitrógeno libre de oxígeno) y carecen de mecanismos para la extracción de humos. Los VMB destacan en el manejo de gases peligrosos, ya que incorporan sistemas de extracción, sensores (por ejemplo, para la detección de H₂S o Cl₂) y supresores de llama.

– Ventilación: Ausente en los VMP, obligatoria en los VMB. El flujo de aire de los VMB garantiza el cumplimiento de los límites de exposición de la OSHA, evitando la acumulación de vapores tóxicos.

– Enclavamientos y alarmas: Ambos cuentan con enclavamientos básicos, pero los VMB disponen de enclavamientos avanzados, como el apagado automático ante la detección de fugas, integrado con el sistema de extinción de incendios del edificio.

Aspectos operativos y de control

– Niveles de automatización: Los VMP suelen ser manuales o semiautomáticos, y dependen de la supervisión del operador. Los VMB admiten una automatización completa, con software para la monitorización remota y el registro de datos.

– Capacidades de purga: Ambos ofrecen purga, pero los VMB incluyen válvulas de ventilación asistidas por vacío para una evacuación completa, algo fundamental en el caso de los gases corrosivos.

– Gestión del caudal y la presión: Capacidades similares (hasta 500 slpm por conector), pero los VMB soportan presiones más altas (hasta 3000 psi en la entrada) gracias a su construcción robusta.

Aplicaciones e idoneidad

– Tipos de gas: VMP para gases no reactivos (Grupo A según las normas SEMI); VMB para gases reactivos/tóxicos (Grupos B-D).

– Sectores: VMP en laboratorios de bajo riesgo; VMB en fábricas de gran volumen donde la diversidad de gases es elevada.

– Coste y mantenimiento: los VMP tienen un coste inicial entre un 20 % y un 50 % menor y requieren un mantenimiento más sencillo. Los VMB exigen cambios periódicos de los filtros de escape y calibración, lo que aumenta los gastos operativos.

Parámetros de rendimiento

Para cuantificar las diferencias, véase la siguiente tabla comparativa de los parámetros clave:
Parámetro
Armario de gases VMP
Armario de gases VMB
Tipo de recinto
Panel abierto
Caja sellada con salida de gases
Gases adecuados
Inertes (N₂, Ar, He)
Peligrosos (SiH₄, NH₃, HF)
Ventilación
Ninguna
150-200 LFM de presión negativa
Automatización
Manual/semiautomática
Semiautomática/totalmente automática
Número típico de varillas
4-8
4-8
Rango de precios (USD)
5.000-15.000
10.000-30.000
Dimensiones (pulgadas)
30W x 40H x 4D
30W x 40H x 18D
Cumplimiento de normas de seguridad
Básico (SEMI S2)
Avanzado (NFPA 55, SEMI S6)
Esta tabla pone de relieve cómo los VMB dan prioridad a la seguridad a costa de la complejidad, mientras que los VMP hacen hincapié en

Casos prácticos y consideraciones prácticas

En una planta de semiconductores que estaba modernizando sus procesos de grabado, se eligió un VMB para la distribución de gas HF debido a su naturaleza corrosiva, con el fin de evitar que posibles fugas afectaran a la calidad del aire de la sala limpia. Por el contrario, un laboratorio de investigación optó por un VMP para suministrar argón para espectroscopia, valorando su bajo coste y su facilidad de integración.

A la hora de elegir entre un VMP y un VMB, deben sopesarse factores como la clasificación de peligrosidad del gas, la distribución de las instalaciones, el presupuesto y la escalabilidad. Están surgiendo sistemas híbridos, en los que los VMP se alimentan de fuentes protegidas por VMB, para optimizar las configuraciones.

Fabricante y proveedor de sistemas de suministro de gases y productos químicos de pureza ultraalta (UHP)
Fabricante y proveedor de sistemas de suministro de gases y productos químicos de pureza ultraalta (UHP)
Conclusión

Los armarios de gas «Valve Manifold Panel» (VMP) y «Valve Manifold Box» (VMB) representan soluciones a medida en la tecnología de distribución de gases, donde el VMP ofrece una eficiencia optimizada para aplicaciones con gases inertes y el VMB proporciona una seguridad robusta para las aplicaciones peligrosas. Sus diferencias en cuanto a la carcasa, la ventilación y la sofisticación de los controles subrayan la necesidad de elegir la opción más adecuada para cada contexto. A medida que las industrias evolucionan hacia una mayor automatización y sostenibilidad, estos sistemas seguirán desempeñando un papel fundamental, garantizando un suministro de gas preciso y seguro. Los ingenieros deben evaluar los riesgos y requisitos específicos de cada emplazamiento para aprovechar las ventajas de cada uno de ellos, mejorando en última instancia la fiabilidad operativa y el cumplimiento normativo en entornos de alto riesgo.
