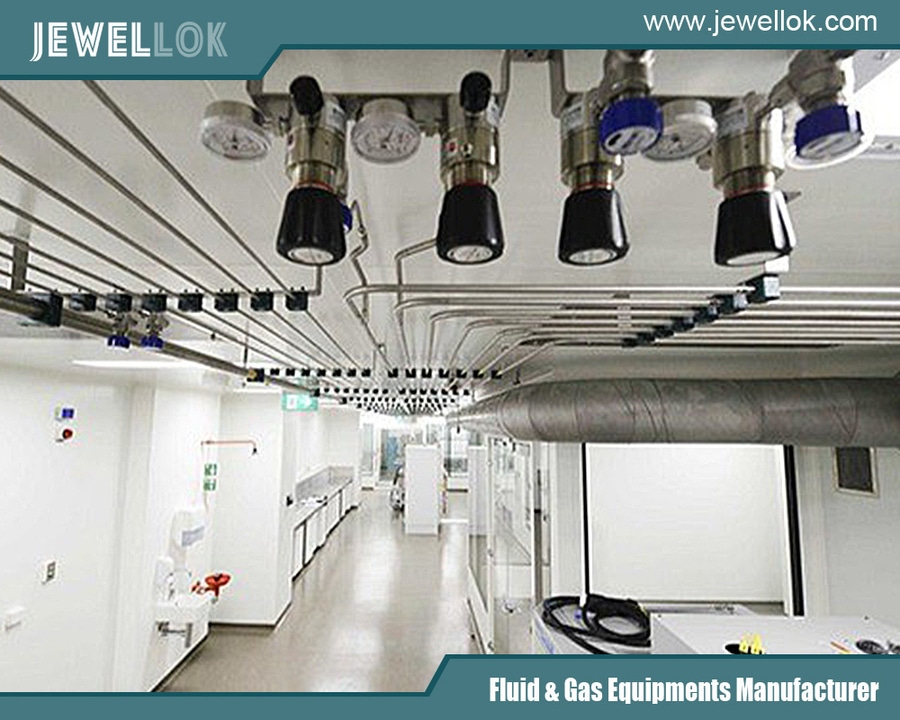

Cómo seleccionar la caja de válvulas adecuada para tu aplicación

En el complejo mundo del control de fluidos industriales —que abarca la automatización de procesos, la manipulación de productos químicos, el tratamiento de aguas y la fabricación—, la precisión, la fiabilidad y la seguridad son fundamentales. En el corazón de muchos sistemas sofisticados de control de fluidos se encuentra un componente crítico, aunque a veces poco valorado: la caja de válvulas. También conocida como caja de distribución, conector de válvulas o, a veces, simplemente conjunto de distribución, esta unidad es mucho más que un simple bloque de conexión. Es la interfaz estratégica entre las válvulas de proceso instaladas en el campo (como válvulas de control, electroválvulas o válvulas de bola accionadas) y el sistema de control central.

Seleccionar la caja de válvulas óptima no es una tarea trivial que se resuelva simplemente consultando un catálogo. Una elección inadecuada puede provocar paradas del sistema, fugas peligrosas, dificultades de mantenimiento y, en última instancia, un aumento del coste total de propiedad. Este artículo técnico ofrece un marco sistemático para evaluar y seleccionar la caja de válvulas adecuada, garantizando que mejore —en lugar de comprometer— el rendimiento de su aplicación.

Análisis de la caja de distribución de válvulas: función principal y anatomía

Antes de la selección, es necesario comprender su finalidad. Una caja de distribución de válvulas cumple tres funciones principales:

Interfaz y simplificación: sustituye las complejas redes de tuberías individuales que van desde cada válvula hasta la sala de control por un único cable multiconductor o haz de mangueras conectado a un colector centralizado. Esto simplifica drásticamente la instalación, reduce los posibles puntos de fuga y mejora la claridad del sistema.
Accionamiento y control: Alberga los componentes neumáticos o eléctricos (válvulas solenoides, reguladores de presión, manómetros, interruptores) que suministran la fuerza motriz y las señales de control a las válvulas de campo. Convierte la señal eléctrica de baja energía procedente de un PLC/DCS en la acción neumática o eléctrica de alta potencia necesaria para mover un actuador.
Protección y seguridad: La carcasa protege los componentes sensibles de los riesgos ambientales (polvo, agua, atmósferas corrosivas) y proporciona un grado de protección al personal frente a las piezas móviles y los terminales eléctricos bajo tensión.
Una caja de distribuidor típica consta de:

Carcasa: La carcasa física (de metal o plástico) con un índice de protección contra la entrada de partículas (IP) o una clasificación NEMA específicos.
Placa base del distribuidor: El bloque mecanizado (a menudo de aluminio o acero inoxidable) que proporciona los orificios para el suministro neumático, el escape y las múltiples conexiones de salida a los dispositivos de campo.
Islas de válvulas/válvulas: Las válvulas solenoides (a menudo agrupadas en una «isla de válvulas») montadas sobre la placa base. Pueden ser válvulas individuales o colectores modulares de una sola pieza.
Conexiones eléctricas: Bloques de terminales, conectores multipolares (p. ej., M12, M23) o prensaestopas para la entrada de alimentación y señales.
Componentes auxiliares: Unidades FRL (filtro, regulador, lubricador), manómetros, controladores de caudal y LED de diagnóstico.

El marco de selección: una guía paso a paso

Paso 1: Definir los requisitos básicos de la aplicación

Esta es la base. Unos requisitos vagos garantizan una selección subóptima.

Tipo y cantidad de válvulas/actuadores: ¿Qué se va a controlar? ¿Válvulas de control neumáticas de diafragma, actuadores de válvulas de bola o mariposa de cuarto de vuelta, cilindros hidráulicos o actuadores eléctricos? ¿Cuántos dispositivos? Esto define el número de puertos de salida necesarios (por ejemplo, funciones de válvula solenoide de 4/2 vías, 5/2 vías o 5/3 vías por actuador).
Fluidos: ¿Cuál es el fluido de control? ¿Aire de instrumentación limpio y seco? ¿Gas natural agresivo? ¿Aceite hidráulico? Esto determina la compatibilidad de los materiales (p. ej., juntas de Buna-N para aire estándar, Viton para hidrocarburos, acero inoxidable para medios corrosivos).
Requisitos de presión y caudal: ¿Cuál es la presión de alimentación requerida (p. ej., 80-120 psi / 5,5-8 bar)? ¿Cuál es el volumen del actuador y la velocidad de ciclo requerida? Esto determina el tamaño de orificio necesario (valor Cv) de las válvulas solenoides y el dimensionamiento de los puertos internos del colector. Unos puertos de tamaño insuficiente ralentizarán la respuesta del actuador.
Ciclo de trabajo y fiabilidad: ¿Se trata de una aplicación de modulación continua, de un ciclo de encendido/apagado a alta velocidad (p. ej., una máquina de envasado) o de un cierre de seguridad que se utiliza en contadas ocasiones? El ciclo de trabajo influye en la elección de la válvula (de asiento frente a de carrete) y en la vida útil prevista.
Paso 2: Especificar el entorno operativo

El entorno determina el grado de protección de la carcasa y puede influir en la selección de los componentes internos.

Protección contra la entrada de agua y polvo (clasificación IP) o clasificación NEMA: Este requisito es innegociable.
IP65/66 / NEMA 4, 4X: Protección contra chorros de agua a baja presión y polvo. Estándar para la mayoría de entornos industriales en interiores (plantas de fabricación).
IP67 / NEMA 6: Protección contra la inmersión temporal. Para zonas de lavado (alimentación y bebidas, productos farmacéuticos) o ubicaciones al aire libre sujetas a inundaciones.
IP68/69K / NEMA 6P: Protección contra la inmersión prolongada (IP68) o lavados a alta presión y alta temperatura (IP69K). Fundamental para entornos higiénicos exigentes.
Áreas peligrosas: Si se encuentra en una atmósfera potencialmente explosiva (Zona 1/21 o Zona 2/22), todo el conjunto —carcasa, válvulas solenoides y conectores— debe estar certificado para dicha zona (p. ej., ATEX, IECEx, UL Clase I Div. 2). Esto suele requerir diseños a prueba de explosiones (Ex d) o intrínsecamente seguros (Ex i).
Condiciones ambientales: Las temperaturas extremas (frío ártico o calor de fundición), la exposición a los rayos UV (en exteriores) o los productos químicos corrosivos (entornos marinos, plantas químicas) influirán en la elección de los materiales (acero inoxidable 316L frente a aluminio pintado frente a poliéster reforzado con fibra de vidrio) y de los materiales de las juntas.
Paso 3: Elegir la tecnología y la configuración de la válvula

La válvula solenoide es el corazón del colector.

Tipo de válvula:
Válvulas de asiento: Robustas, tolerantes al aire ligeramente contaminado, adecuadas para aplicaciones de encendido/apagado. Pueden ser más ruidosas y requerir una mayor potencia de pilotaje.
Válvulas de carrete: Excelentes para un elevado número de ciclos, bajo consumo de energía y, en ocasiones, control proporcional. Requieren aire más limpio.
Principio de funcionamiento:
Acción directa: La fuerza del solenoide abre o cierra directamente el orificio. Se utilizan normalmente para orificios de tamaño reducido.
Accionamiento pilotado: utiliza la presión de la línea para desplazar el carrete o el obturador principal. Permite caudales elevados con un solenoide pequeño y de bajo consumo. Es el más habitual en los colectores de válvulas industriales.
Tensión y conexión eléctrica: Cumplen con los estándares de la planta (24 V CC es lo más habitual para el control; en algunas regiones puede utilizarse 120 V CA). Elija el tipo de conexión:
Entradas individuales en el conducto: Tradicionales, pero su cableado lleva mucho tiempo.
Conector multipolar precableado (M12, M23): el estándar moderno. Permite una instalación «plug-and-play», lo que reduce drásticamente el tiempo de puesta en marcha y cambio de configuración. Elija la disposición de pines (por ejemplo, 4 pines para un solenoide simple, 7 pines para un solenoide doble con retroalimentación).
Diagnóstico e inteligencia: Los modernos colectores «inteligentes» incorporan sensores para:
Retroalimentación de válvulas individuales: Confirmación eléctrica (PNP/NPN) o incluso detección de presión para confirmar la posición del carrete de la válvula.
Monitorización de la presión: Sensores integrados para la presión de alimentación o de salida.
Buses de comunicación: Integración a través de PROFINET, EtherNet/IP, PROFIBUS o IO-Link. Esto permite realizar diagnósticos centralizados, recibir alertas de mantenimiento predictivo y ajustar parámetros desde la sala de control.
Paso 4: Tener en cuenta los factores de integración y del ciclo de vida

Piensa más allá del pedido de compra inicial.

Facilidad de instalación y mantenimiento:
¿Se puede montar fácilmente el armario? ¿Dispone de puntos de montaje claros?
¿Son accesibles los componentes? ¿Se puede sustituir una sola válvula solenoide sin desmontar todo el banco ni desconectar toda la tubería? Los colectores modulares destacan en este aspecto.
¿Es lógica la disposición interna y cuenta con un etiquetado claro?
Escalabilidad y modularidad: ¿Es el diseño modular? ¿Se puede añadir fácilmente otro banco de válvulas in situ si el proceso se amplía? Algunos sistemas permiten «añadir» colectores a un raíl de suministro común y a una red troncal de comunicación.
Preparación del aire de alimentación: ¿Debería especificarse una unidad FRL (filtro, regulador, lubricador) integrada? Filtra y regula siempre el aire en el punto de uso. La lubricación depende de la aplicación (evítala en los sectores alimentario y farmacéutico, o en aquellos en los que el lubricante pueda contaminar los medios de proceso).
Asistencia del proveedor y normas internacionales: ¿Ofrece el proveedor asistencia técnica, planos CAD y una cadena de suministro fiable? ¿Cumplen los componentes con las normas internacionales (ISO, CE)? Esto es fundamental para el mantenimiento a largo plazo y la disponibilidad de piezas de recambio.

Consideraciones específicas de la aplicación: Casos prácticos

Planta de proceso (control continuo): Priorizar la fiabilidad y el diagnóstico. Lo habitual es una carcasa de acero inoxidable (NEMA 4X) con válvulas de carrete pilotadas con clasificación IP65. La comunicación IO-Link para el diagnóstico a nivel de válvula puede prevenir fallos. Es posible que se necesiten válvulas de 5/3 vías o proporcionales para funciones de control específicas.
Automatización industrial / Embalaje (discreto de alta velocidad): La velocidad, el tamaño compacto y la conectividad son fundamentales. Una carcasa de plástico o aluminio con un banco de válvulas pilotadas de alto caudal y un único conector M23 para alimentación y señales minimiza el espacio en el panel de la máquina y el cableado. Se pueden elegir válvulas de asiento por su durabilidad en condiciones de aire no óptimas.
Aplicaciones higiénicas / Lavado (alimentación, bebidas, farmacéutica): El material y la facilidad de limpieza son fundamentales. La carcasa estándar es de acero inoxidable 316L pulido con clasificación IP69K. Las válvulas deben tener un diseño externo liso y sin hendiduras. Los materiales internos (juntas, solenoides) deben soportar limpiezas frecuentes con agentes cáusticos o ácidos. A menudo se especifican con racores de desconexión rápida para las conexiones de mangueras.
Equipos móviles (agricultura, construcción): La robustez y la resistencia a las vibraciones y los golpes son fundamentales. Se necesitan carcasas metálicas de alta resistencia con un sellado superior (IP67). Las válvulas deben someterse a pruebas específicas de resistencia a las vibraciones. Los colectores hidráulicos de este sector requieren prestar especial atención a las presiones nominales y a los tipos de racores (SAE, BSPP).

Conclusión

La selección del colector de válvulas adecuado es una tarea de ingeniería de sistemas. Requiere pasar de una vaga idea de «necesitar un colector para unas válvulas» a un documento de especificaciones preciso. Al seguir rigurosamente el marco esbozado —empezando por un profundo conocimiento de la aplicación, definiendo los retos ambientales, seleccionando la tecnología de válvulas adecuada y teniendo en cuenta los costes totales del ciclo de vida—, se transforma el bloque de válvulas de un posible punto de fallo en una piedra angular de la fiabilidad, la eficiencia y la seguridad del sistema.

La opción más rentable rara vez es la unidad más barata del mercado. Es aquella que se adapta meticulosamente a las exigencias técnicas y a la realidad operativa de su sistema, proporcionando un servicio ininterrumpido y simplificando el mantenimiento durante los próximos años. Dedique tiempo al proceso de selección; su yo futuro —y los indicadores operativos de su planta— se lo agradecerán.
