Introducción
A medida que la fabricación de semiconductores, la producción fotovoltaica, el procesamiento farmacéutico y las industrias químicas avanzadas siguen evolucionando hacia una mayor precisión y automatización, la demanda de sistemas de manipulación de productos químicos más seguros y eficientes ha aumentado de forma espectacular. Los productos químicos peligrosos, como los ácidos, los disolventes, los precursores tóxicos y los líquidos corrosivos, se utilizan ampliamente en los entornos de fabricación modernos. La manipulación inadecuada de estos productos químicos puede dar lugar a graves riesgos para la seguridad, contaminación medioambiental, daños en los equipos y paradas en la producción.

Para hacer frente a estos retos, el Módulo de Suministro de Productos Químicos (CDM) se ha convertido en un subsistema fundamental en las instalaciones industriales modernas. Un CDM es una plataforma integrada de gestión de productos químicos diseñada para almacenar, transferir, supervisar y distribuir de forma segura los productos químicos desde contenedores a granel hasta los equipos de proceso, con alta precisión y fiabilidad. En comparación con los métodos tradicionales de transferencia manual de productos químicos, los CDM modernos reducen significativamente la exposición humana, mejoran la estabilidad de los procesos y favorecen la automatización inteligente de las fábricas.

Este artículo analiza los principios de diseño, las tecnologías fundamentales, las consideraciones de seguridad y las tendencias de desarrollo futuro de los módulos de suministro de productos químicos de próxima generación, destinados a lograr una manipulación más segura de los productos químicos y una mayor eficiencia operativa.

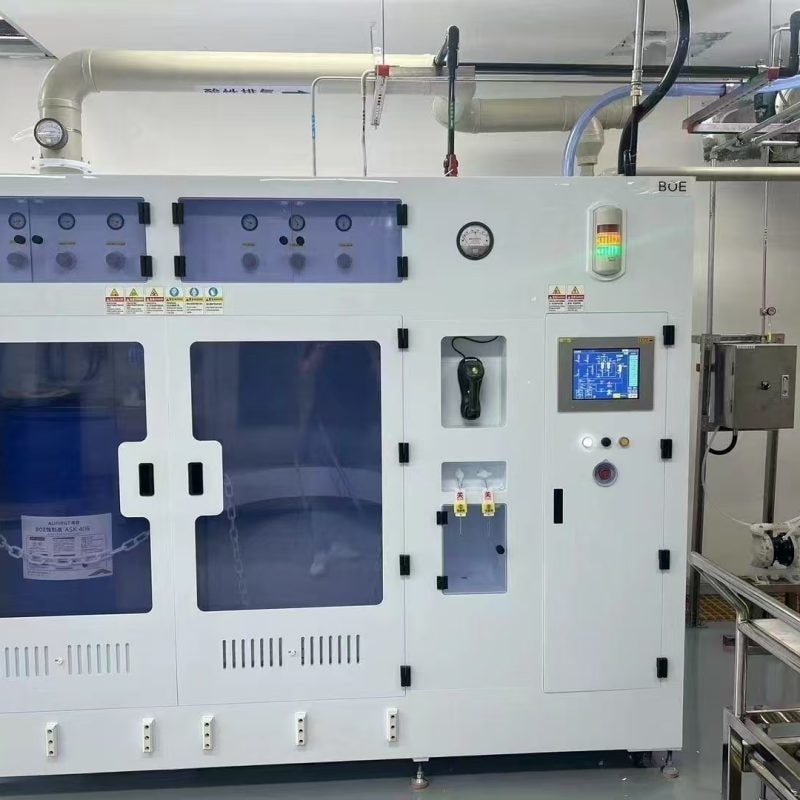

Módulo de suministro de productos químicos (CDM) y sistema de suministro de productos químicos (CDS)
Módulo de suministro de productos químicos (CDM) y sistema de suministro de productos químicos (CDS)
¿Qué es un módulo de suministro de productos químicos (CDM)?
Un módulo de suministro de productos químicos es un sistema de ingeniería que automatiza el suministro de productos químicos líquidos desde los depósitos de almacenamiento hasta las herramientas de fabricación o las cámaras de proceso. Por lo general, incluye:

Depósitos de almacenamiento de productos químicos
Bombas y sistemas de regulación de presión
Válvulas y colectores
Unidades de filtración
Sensores y dispositivos de monitorización
Sistemas de detección de fugas
Software de control y sistemas PLC
Mecanismos de enclavamiento de seguridad
Los CDM se utilizan ampliamente en sectores en los que es esencial un suministro de productos químicos ultralimpio y altamente controlado, especialmente en fábricas de semiconductores y entornos de fabricación de alta pureza.

Los objetivos principales de un CDM son:

Transferencia segura de productos químicos
Control preciso del caudal y la presión
Prevención de la contaminación
Minimización de los residuos químicos
Reducción de la exposición del operario
Monitorización en tiempo real y gestión de alarmas
A medida que las normativas medioambientales y las normas de seguridad en el lugar de trabajo se vuelven cada vez más estrictas, los sistemas CDM modernos deben ofrecer tanto eficiencia operativa como protección de seguridad avanzada.

Retos de los sistemas tradicionales de manejo de productos químicos
Los sistemas tradicionales de manejo de productos químicos suelen depender en gran medida de operaciones manuales y de equipos independientes. Aunque son funcionales, estos sistemas presentan varias limitaciones y problemas de seguridad.

1. Alto riesgo de exposición a productos químicos
Los operarios pueden quedar expuestos a vapores tóxicos o líquidos corrosivos durante las actividades manuales de recambio de productos químicos, toma de muestras o mantenimiento. La exposición a productos químicos como el ácido fluorhídrico, el ácido sulfúrico o los disolventes orgánicos puede acarrear graves riesgos para la salud.

2. Fugas y riesgos medioambientales
Las conexiones de tuberías convencionales y los procedimientos de transferencia manuales aumentan la probabilidad de fugas, derrames y emisiones accidentales. Incluso las fugas más pequeñas pueden contaminar los entornos de sala limpia y provocar incidentes de seguridad graves.

3. Control inconsistente del proceso
Los sistemas manuales de suministro de productos químicos suelen carecer de una regulación precisa del caudal y de una supervisión automatizada. Esto puede dar lugar a condiciones de proceso inestables, lo que afecta a la calidad del producto y al rendimiento de la fabricación.

4. Problemas de partículas y contaminación
Sectores como la fabricación de semiconductores requieren productos químicos de pureza ultraalta. Los sistemas tradicionales pueden introducir partículas, contaminación metálica o burbujas de aire en el flujo del proceso.

5. Capacidad de automatización limitada
Los sistemas más antiguos son difíciles de integrar con las arquitecturas de fábrica inteligente de la Industria 4.0. La adquisición limitada de datos y la monitorización remota reducen la visibilidad operativa y la capacidad de mantenimiento predictivo.

Estos retos han acelerado el desarrollo de módulos de suministro de productos químicos (CDM) de última generación, diseñados específicamente para una gestión de productos químicos más segura e inteligente.

Principios básicos de diseño de los CDM de última generación
Los módulos modernos de suministro de productos químicos se diseñan basándose en varios principios clave.

1. Arquitectura centrada en la seguridad
La seguridad es la máxima prioridad en el diseño de los CDM. Se integran mecanismos de seguridad avanzados en cada etapa de la manipulación de productos químicos.

Entre las características clave de seguridad se incluyen:

Sistemas de tuberías de doble contención
Sensores automáticos de detección de fugas
Funciones de parada de emergencia (ESD)
Monitorización de gases y vapores
Protección contra sobrepresión
Construcción del armario resistente al fuego
Integración de ventilación de extracción
Bandejas de contención de derrames de productos químicos
Los CDM modernos también incorporan sistemas de alarma automáticos capaces de activar válvulas de aislamiento y detener inmediatamente la transferencia de productos químicos cuando se detectan condiciones anómalas.

2. Diseño de la vía de flujo de alta pureza
Mantener la pureza de los productos químicos es esencial para aplicaciones en el sector de los semiconductores y el sector farmacéutico. Los CDM de última generación utilizan componentes de la vía de flujo ultralimpios, tales como:

Tubos de acero inoxidable electropulido
Materiales en contacto con el fluido de PFA y PTFE
Válvulas de diafragma UHP
Filtros de alta pureza
Conexiones soldadas orbitalmente
La minimización de los tramos muertos es otra estrategia de diseño importante. Las superficies internas lisas y las trayectorias de flujo optimizadas ayudan a evitar la acumulación de partículas y la acumulación de residuos químicos.

3. Automatización inteligente y control inteligente
Los CDM avanzados se integran cada vez más con sistemas de automatización inteligente. Las plataformas de control basadas en PLC y los protocolos de comunicación industrial permiten la supervisión en tiempo real y una gestión precisa de los procesos.

Entre las funciones clave de automatización se incluyen:

Rellenado automático de productos químicos
Control digital del caudal
Estabilización de la presión
Seguimiento del consumo de productos químicos
Alertas de mantenimiento predictivo
Paneles de control remotos
Trazabilidad de lotes
Funcionamiento basado en recetas
Al integrar tecnologías del Internet industrial de las cosas (IIoT), los CDM pueden comunicarse directamente con los sistemas de gestión de la fábrica y los equipos de proceso, lo que respalda las iniciativas de fabricación inteligente.

4. Diseño modular y escalable
Las instalaciones de producción modernas requieren sistemas flexibles que puedan adaptarse a los requisitos cambiantes de los procesos. La arquitectura modular de los CDM permite a los fabricantes ampliar o personalizar los sistemas con facilidad.

Entre las ventajas del diseño modular se incluyen:

Instalación más rápida
Mantenimiento simplificado
Reducción del tiempo de inactividad
Actualizaciones futuras más sencillas
Menores costes del ciclo de vida
Un enfoque modular también permite aislar de forma independiente los distintos canales de suministro de productos químicos, lo que mejora la seguridad y la fiabilidad operativa.

Componentes críticos en los sistemas CDM avanzados
Almacenamiento y contención de productos químicos
Los depósitos de almacenamiento de productos químicos deben ser compatibles con productos químicos agresivos y estar diseñados para evitar la contaminación. Entre los materiales más comunes se incluyen:

HDPE
PVDF
PFA
Acero inoxidable 316L
A menudo se integran estructuras de contención secundarias para recoger las fugas y evitar que los derrames de productos químicos se propaguen.

Sistemas de bombeo y control de presión
Una transferencia precisa de productos químicos requiere un control estable de la presión y el caudal. Dependiendo de la aplicación, los CDM pueden utilizar:

Bombas de diafragma
Bombas de fuelle
Bombas neumáticas
Bombas de acoplamiento magnético
Los reguladores de presión y los controladores de caudal másicos avanzados garantizan un suministro constante de productos químicos a los equipos de proceso.

Válvulas y colectores de alta pureza
Las válvulas se encuentran entre los componentes más críticos de un CDM. Las válvulas de diafragma de alto rendimiento se utilizan ampliamente porque ofrecen:

Baja generación de partículas
Excelente resistencia química
Sellado hermético
Volumen muerto mínimo
Larga vida útil
El diseño del colector también desempeña un papel fundamental a la hora de mantener la estabilidad del caudal y reducir el riesgo de contaminación.

Sistemas de filtración
Los sistemas de filtración de alta pureza eliminan partículas y contaminantes antes de que los productos químicos lleguen a los equipos de producción. La filtración en varias etapas puede incluir:

Prefiltración
Filtración fina
Filtración por membrana ultrafina
La selección adecuada de los filtros es esencial para equilibrar el rendimiento del caudal y el control de la contaminación.

Sensores y dispositivos de monitorización
Los CDM modernos integran múltiples sensores para la monitorización en tiempo real, entre los que se incluyen:

Sensores de presión
Caudalímetros
Sensores de temperatura
Sensores de nivel de líquido
Sensores de detección de fugas
Monitores de conductividad
La monitorización continua mejora la estabilidad del proceso y permite una rápida detección de fallos.

Tecnologías avanzadas de seguridad en los CDM modernos
Detección de fugas y aislamiento automático
Los sistemas de última generación utilizan sensores de detección de fugas de alta sensibilidad capaces de identificar fugas químicas mínimas. Una vez detectada una fuga, el sistema puede:

Cerrar automáticamente las válvulas de aislamiento
Detener las bombas de inmediato
Activar los sistemas de extracción
Activando alarmas visuales y acústicas
Esta rápida respuesta minimiza el riesgo para el personal y los equipos.

Integración de la ventilación de extracción
Muchas sustancias químicas peligrosas liberan humos o vapores tóxicos. Los CDM avanzados están diseñados con sistemas integrados de ventilación de extracción para eliminar de forma segura los contaminantes presentes en el aire.

Los diseños de cabinas de presión negativa ayudan a evitar fugas de vapor hacia los entornos de sala limpia.

Enclavamientos de seguridad redundantes
Se utilizan múltiples enclavamientos de seguridad para evitar operaciones incorrectas y fallos del sistema. Algunos ejemplos son:

Enclavamientos de puertas
Enclavamientos de límite de presión
Lógica de verificación del caudal
Comprobaciones de identificación de sustancias químicas
Circuitos de parada de emergencia
Estas características mejoran significativamente la seguridad operativa.

Registro de datos y trazabilidad
Los CDM modernos permiten el registro continuo de datos sobre:

Registros de uso de productos químicos
Historial de alarmas
Seguimiento del mantenimiento
Parámetros del proceso
Acciones del operador
La trazabilidad es especialmente importante en las industrias de semiconductores y farmacéutica, donde deben mantenerse estrictas normas de calidad.

Aplicaciones de los módulos de suministro de productos químicos
Fabricación de semiconductores
Las fábricas de semiconductores utilizan ampliamente los CDM para suministrar:

Fotoresinas
Ácidos
Disolventes
Suspensiones de CMP
Productos químicos de limpieza de alta pureza
Un funcionamiento ultralimpio y un control preciso de los productos químicos son fundamentales para la producción avanzada de chips.

Industrias farmacéutica y biotecnológica
En la producción farmacéutica, los CDM ayudan a mantener procesos de manipulación de productos químicos estériles y libres de contaminación, al tiempo que mejoran la seguridad de los operarios.

Plantas de procesamiento químico
Las instalaciones de fabricación de productos químicos utilizan los CDM para automatizar la transferencia de líquidos corrosivos y peligrosos, reduciendo al mismo tiempo los riesgos de la manipulación manual.

Fabricación de paneles solares y baterías
Los procesos de fabricación de baterías de litio y de paneles fotovoltaicos requieren sistemas de suministro de productos químicos altamente controlados para mantener una calidad de producción constante.

Tendencias futuras en la tecnología de los CDM
Mantenimiento predictivo impulsado por IA
Las tecnologías de inteligencia artificial y aprendizaje automático se están integrando cada vez más en las plataformas de los CDM. El análisis predictivo permite identificar signos tempranos de:

Deterioro de las bombas
Desgaste de las válvulas
Inestabilidad del caudal
Obstrucción de los filtros
Esto ayuda a reducir los tiempos de inactividad inesperados y los costes de mantenimiento.

Tecnología de gemelos digitales
Los sistemas de gemelos digitales crean modelos virtuales de las operaciones de los CDM, lo que permite a los ingenieros simular el comportamiento del sistema, optimizar el rendimiento y mejorar las estrategias de seguridad antes de implementar cambios en entornos de producción reales.

Mayor sostenibilidad
La sostenibilidad medioambiental se está convirtiendo en una prioridad fundamental en el diseño. Se espera que los futuros CDM se centren en:

Reducción de los residuos químicos
Menor consumo energético
Mejora de la capacidad de reciclaje
Reducción de las emisiones
Cumplimiento de las normas de fabricación sostenible
El uso eficiente de productos químicos no solo mejora la sostenibilidad, sino que también reduce los costes operativos.

Mayor integración con las fábricas inteligentes
A medida que se expande la adopción de la Industria 4.0, los CDM estarán cada vez más interconectados con:

Sistemas MES
Plataformas SCADA
Redes de automatización de fábrica
Sistemas de análisis basados en la nube
Esta integración permite la supervisión centralizada, el diagnóstico remoto y la optimización de la producción en tiempo real.

regulador de contrapresión frente a regulador reductor de presión
regulador de contrapresión frente a regulador reductor de presión
Conclusión
La próxima generación de módulos de suministro de productos químicos (CDM) representa un avance importante en la tecnología de manipulación de productos químicos industriales. Al combinar el control de fluidos de alta pureza, la automatización inteligente, la ingeniería modular y los sistemas de seguridad avanzados, los CDM modernos mejoran significativamente la seguridad operativa, la fiabilidad de los procesos y la eficiencia de la fabricación.

A medida que las industrias continúan avanzando hacia una producción más inteligente y respetuosa con el medio ambiente, el papel de los CDM será aún más fundamental. Las empresas que inviertan en tecnologías avanzadas de CDM podrán lograr lugares de trabajo más seguros, una mayor calidad de los productos, una reducción del tiempo de inactividad y un mayor cumplimiento de las normativas medioambientales y de seguridad, cada vez más estrictas.

En el futuro, innovaciones como los diagnósticos basados en inteligencia artificial, los gemelos digitales y los sistemas de fábrica inteligente totalmente integrados transformarán aún más las operaciones de suministro de productos químicos, creando un nuevo estándar para una manipulación segura, inteligente y sostenible de los productos químicos.

Para obtener más información sobre el diseño de los módulos de suministro de productos químicos (CDM) de última generación para una manipulación más segura de los productos químicos, puede visitar la página web de Jewellok en https://www.specialtygasregulator.com/about/.
